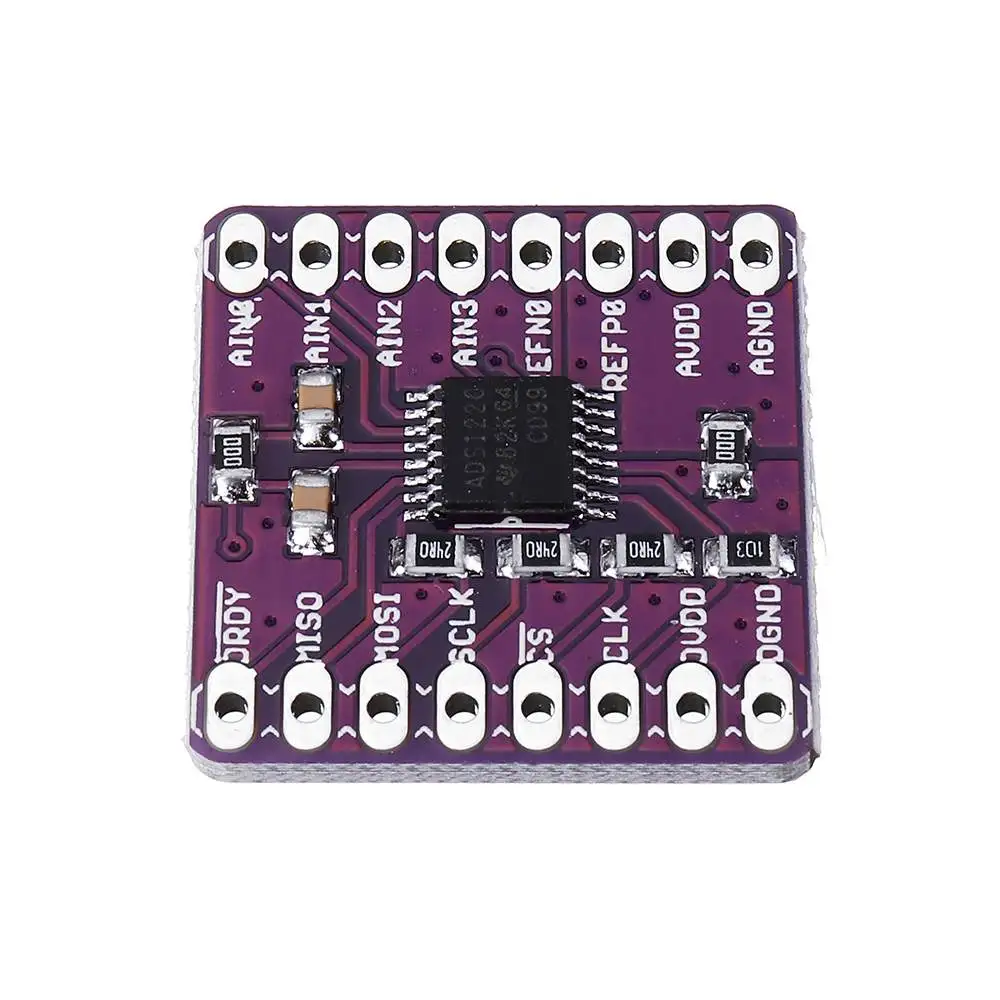

LEORY 1 шт. CJMCU-1220 ADS1220 АЦП igc низкая мощность 24 бит A/D конвертер сенсор модуль цепи

Описание

Более подробная информация: Нажмите здесь, чтобы открыть
Особенности:

Низкое Потребление тока: до 120 μA (typ) в режиме рабочего цикла
Широкий диапазон поставки: от 2,3 В до 5,5 В
Программируемое усиление: от 1 в/в до 128 в/в
Программируемые скорости передачи данных: до 2 kSPS
Эффективное разрешение до 20 бит
Одновременный 50-гц и 60-гц отбраковка при 20 SPS с одним циклом оседлого цифрового фильтра
Два дифференциальных или четыре одноконцевых входа
Два подходящих программируемых источника тока: 10 μA до 1,5 мА
Внутренний 2,048-V эталонный: 5 ppm/°C (typ) дрейф
Внутренний 2% точный осциллятор
Внутренний Температурный датчик: 0,5 °C (тип) точность
SPI-совместимый интерфейс (режим 1)
Посылка: 3,5-мм × 3,5-мм × 0,9-мм VQFN
Область применения:

Температура Сенсор измерений:
-Термисторы
-Термопары
-Датчики температуры сопротивления (RTDs): 2-, 3-, или 4-проводные типы
Измерения резистивного датчика моста:
-Давление датчики
-Тензометрических датчиков
-Весы
Портативный измерительные приборы
Автоматизация производства и контроль процесса
Описание:

В ADS1220 представляет собой точности 24 бит, аналого-цифрового преобразователя (АЦП), который предлагает множество встроенных функций, для того, чтобы снизить стоимость системы
И количество компонентов в применениях, измеряющих небольшие сигналы датчика.
Устройство оснащено двумя дифференциальными или четырьмя одноконцевыми входами через гибкий входной мультиплексор (MUX),
Малошумный, программируемый усилитель усиления (PGA), два программируемых источника тока возбуждения, источник напряжения, осциллятор,
Низкобоковой переключатель и Высокоточный Температурный датчик.
Устройство может выполнять преобразования со скоростью передачи данных до 2000 образцов в секунду (SPS) с оседанием одного цикла.
При 20 SPS, цифровой фильтр предлагает одновременное 50-гц и 60-гц отклонение для шумных промышленных применений.
Внутренняя PGA обеспечивает увеличение до 128 в/в. Этот PGA делает ADS1220 идеально подходящим для применения измерения небольших сигналов датчика,
Такие как датчики температуры сопротивления (RTDs), термопары, термисторы и резистивные датчики моста.
Устройство поддерживает измерения псевдо-или полностью дифференциальных сигналов при использовании PGA. Кроме того,
Устройство может быть настроено на обход внутреннего PGA, при этом обеспечивая высокое входное сопротивление
И увеличен до 4 в/в, что позволяет производить одноконечные измерения.
Энергопотребление составляет 120 А при работе в режиме рабочего цикла с отключенным PGA.
ADS1220 предлагается в бессвинцовом VQFN-16 или TSSOP-16 посылка и определяется в диапазоне температур от-40 °C до + 125 °C.
Посылка включает в себя:

1 x CJMCU-1220
