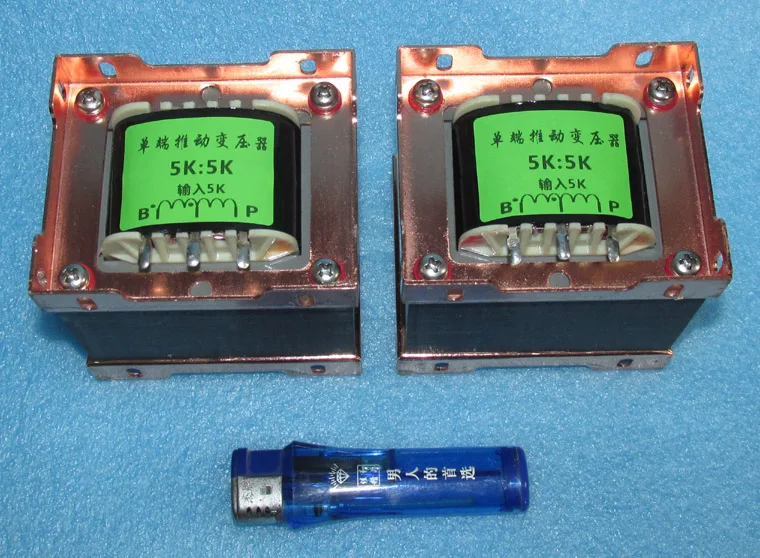

Одиночный толкатель трансформатор 5 K: 5 K перевернутый баланс толкатель трансформатор 100MA рабочий ток 300B

Описание

Одиночный толкатель трансформатор 5 K: 5 K перевернутый баланс толкатель трансформатор 100MA рабочий ток 300B

Электронная лампа 5 K: 5 K Несимметричный push-трансформатор, первичный может быть более 100mA DC, подходит для 2A3, 300B, 6V6 и другие электронная лампа s для содействия использованию высокомощных трубок на последнем этапе.

Первичный 5 K, B P и центральный кран 3 клеммы, вторичный 5 K (1,25 K + 1,25 K) Двойной выход три клеммы, используется для перевернутый push-pull балансный push, можно также использовать для одноконечного push-выхода.

Высокое качество EI76×45 Z11 гладить, каждая часть толщиной 0,35 мм, устранена путем Британский Red Bull клип.

Высокое качество бескислородной медная эмалевая проволока рана, нейлоновый скелет, с использованием первичного 10 слойного зажима вторичного 8 слоев, многослойная сегментация, положительная обмотка и перемотка, значительно уменьшающая индуктивность утечки и распределенную емкость, повышение эффективности и частотной характеристики.

Параметры трансформатора 5 K: 5 K

Мощность 20 W.

Первичное среднее сопротивление меди около 180 Ом

Вторичное среднее сопротивление меди составляет около 175 Ом

Основная средняя индуктивность составляет около 14 ч 100 Гц

Вторичная средняя индуктивность составляет около 14 ч 100 Гц

Трансформатор вес 3,43 кг/пара

Фактическое измерение частоты на машине:

20 Гц-66 кГц-1,5 дБ

Измерительный прибор:

Генератор сигналов: лидер Японии Lida LAG-120A

Измеритель уровня: Япония KENEOOD Kenwood VT-186

Осциллограф: Япония KENEOOD Kenwood CS-5175 100 МГц

Значение индуктивности будет отличаться из-за различных тестовых частот. Частота низкая, индуктивность большая, а Частота высокая, а индуктивность маленькая. Этот продукт основан на испытании моста точности benchtop VICTOR Victory 4090B цифровом, которое можно проверить самой аппаратурой.
