Openwrt развития направляющая панель MT7628/7688 модуль Wi Fi камера Супер MT7620

Обзор развитию

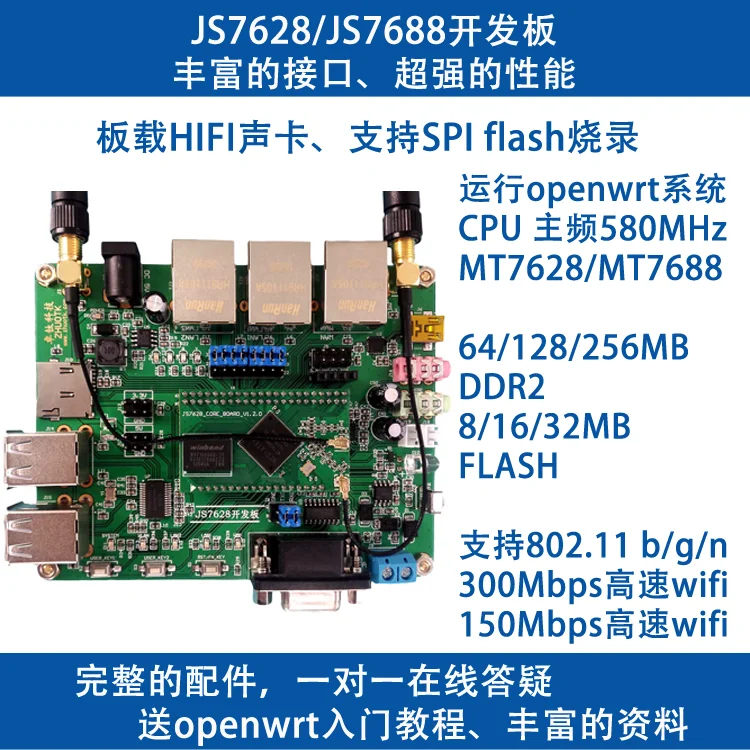

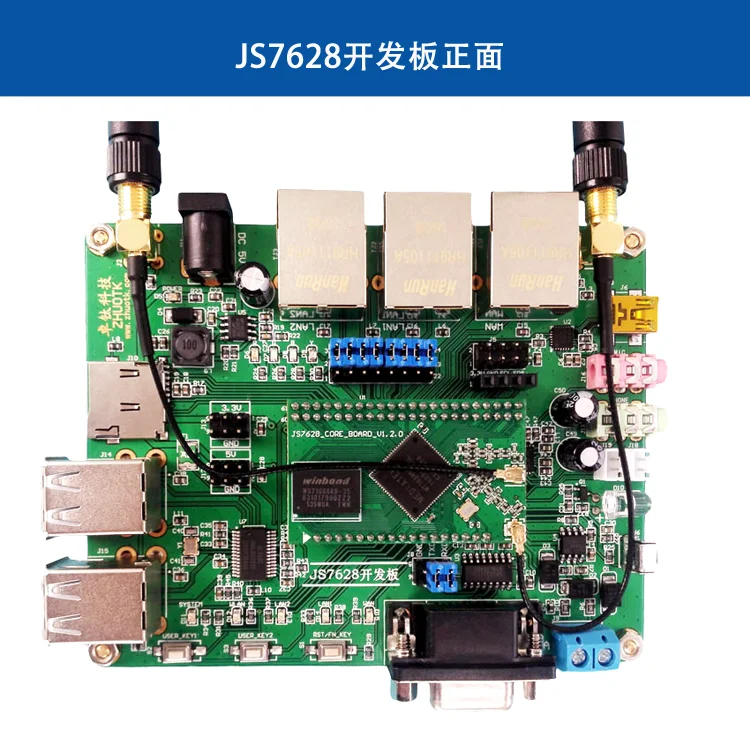

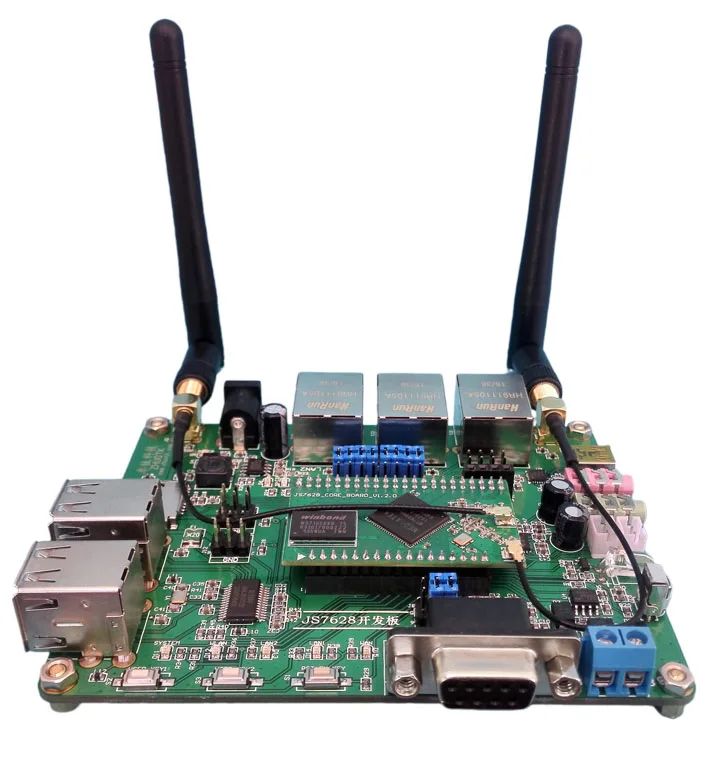

JS7628/JS7688/ZTK7628PDevelopment Board основана на развитии Ханчжоу Zhuotai technology co., Ltd. MTK MT7628NN (AN)/MT7688AN/MT7628DAN SOCLearning совет по оценке развития для решений чипов система принятия этого совета развития OpenWRT (linux) полностью с открытым исходным кодом, плата богата функциями., В то же время он обеспечивает встроенную систему. linuxLearning materials, openwrtLearning materials, Learning Embeddedlinux, openwrt, Интернет вещей, DIYSmart Home Gateway, идеальный выбор предварительной оценки продукта предприятия

Чип введение

MT7628/MT7688Это совместная разработка Technology2014A нового поколения промышленности выпущен в конце Year802.11n Wi-Fi AP/система маршрутизатора один чипРешение(SoC)。 Этот новый брендSoCДанные для умного дома, голосовые и видео приложения обеспечивают высокую скорость передачи данных, а потребление электроэнергии намного ниже, чем Текущий Рынок.Другое аналогичные продукты 。MT7628andMT7620Same as2T2R 300 м wifirate, богатый интерфейс, но это более thanMT7620Lower Потребляемая мощность, расходы на чип ниже, специально для Интернета вещей applications3Serial порт, PWMOutput характеристики это может быть сказал thatMT7620 (2012 выпущен в 2003) обновлен продуктов 。

1)580 МГцСистемы основная частота

2)64 МБ/128 МБ/256 Мб DDR2 ram

3)8 Мб/16 Мб/32 МБ SPI nor flash

4)Беспроводной protocol802.11 b/g/n,

5)3Individual100/10 MbpsSupporting автоматический flipLAN/WANEthernet порт

6)4Стандартный хост-интерфейс highwayUSB 2,0 (SupportUdisc 、 USBSerial линии порта 、 USBCamera 、 USBMobile жесткого диска 、 USB 3g/4 GNetwork карты 、 USBmouse 、 USBkeyboard 、 USB чрезмерное количество беспроводной сетевой карты и т. д. USBPeripheral)

7)1RoadTTL/RS232 последовательный порт, 1 roadTTL/485 последовательный порт, 1 roadusb miniDebug UART

8)5ConfigurableLEDGeneral индикатор сети/системы, 4 roadPWM LEDlamp (Может быть realizedLEDDimming функция)

9)4Пять Настраиваемые Функциональные клавиши

10)1Интерфейс individualmicro sd/TFCard, (Insertablemicro sd/TFCard для хранения больших объемов)

11) доска loadingWM8960Sound чипа карты, Support1Road стерео аудио выход (Может play24bitSuperior qualityhifiMusic),1 дорожный аудио входной интерфейс, 2individual1WHorn выход

12)1Дорога инфракрасный прием, 1 дорога для инфракрасного излучения

13)15Функциональные multiplexingGPIOmouth (основной платы имеет общий of30 ~ 40 individualGPIOmouth)

14)DC 5 VМощность вход (Поддержка обычные накопитель энергии orUSBCharging Глава питания), Интерфейс компоновки 2,54 mmNeedle Output5V 3. 3 V

15)Статический расход энергии всей машины only1W, чипы имеют очень низкой теплотворной

16)Поддержка маршрутизации, AP, реле, мостовое соединение и другие режимы

17)Система основана на операционной системе onlinux Ofopenwrtopen source,Применимо к Умный домашний шлюз 、 ip-камера 、 VOIP 、 телефото автомобиля 、 удаленного мониторинга Системы 、 portable4GRouter 、 аудио домофон 、 OrdinaryWEBNetwork сервер 、 OrdinaryFTPThe сервер 、 удаленное скачивание 、 Super multi уровня приложений, таких как удаленного видения автомобиля

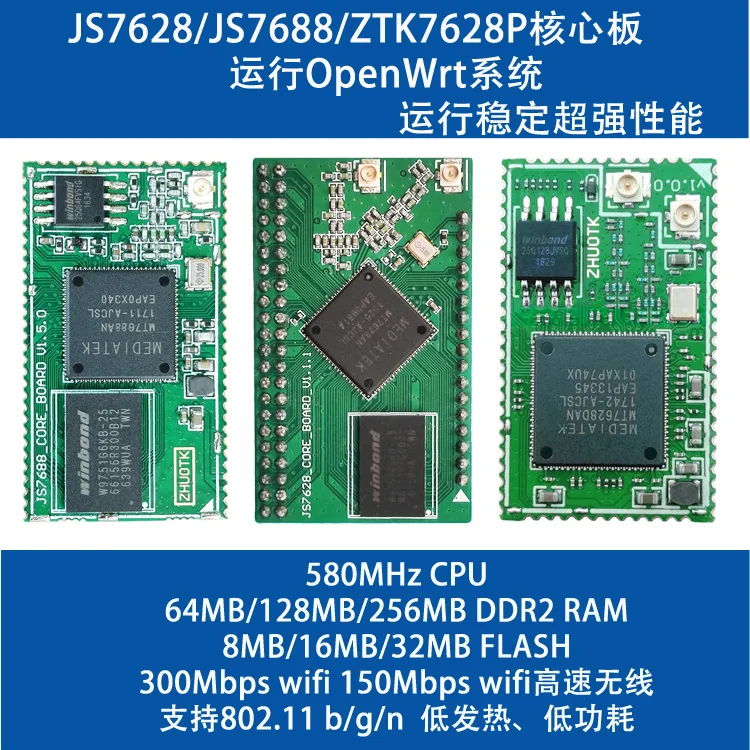

18) сравнение трех моделей

JS7688Board adoptionMT7688ANchip, yes150M Wi-Fi

JS7628Board adoptionMT7628NN/ANchip, yes300M wifi, wifiFaster, лучший сигнал
ZTK7628PBoard adoptionMT7628DANchip, Built-in64MB ram, yes300M wifi, wifiFaster, лучший сигнал
Другие характеристики трехкристальный точно такие же, чип-булавки, полностью совместимое программное обеспечение

Развитию аппаратных ресурсов

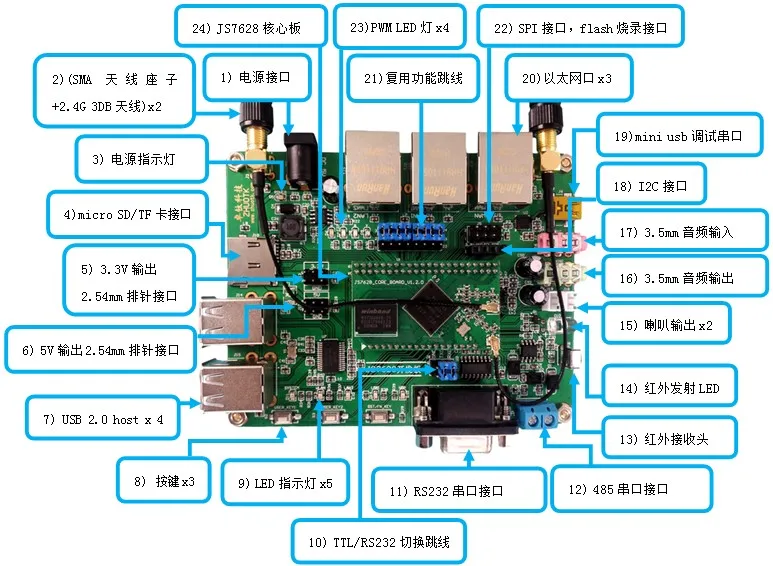

Следующий значок определяет Аппаратные ресурсы платы развития

Поддержка «Immortaluboot»,Простое обновление с веб-pagesopenwrtfirmware, uboot, eepromdata

«Immortaluboot» + на boardSPI FlashExternal ожог интерфейс, Совет по развитию достигает реального бессмертия

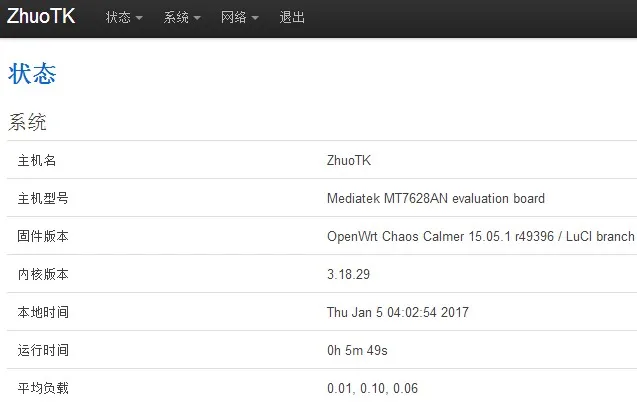

Макетная плата с новейшим стабильным дизайном OpenWRT -- Chaos Calmer15.05.1, Вот скриншот китайского интерфейса конфигурации системы.

ОткрытымВолосы пластины данные, содержащие пол Принципиальная схема 、 Core плата контакты посылка схема 、OpenwrtIntroduction учебник и связанный пример исходный кодOpenwrtSource товара 、Ubootimage, инструкции по развитию и другая богатая информацияПосле похвалы покупателя, бесплатный доступ к совместной секции разработки также может быть получен в службе поддержки клиентов. SDK, SDKIncludeMT7628Principle схема Общественного совета 、 MTKPublic boardPCB 、 Соединенные развития раздел Versionopenwrt 、 MTKPublic boardubootSource товара (работает на развитию) Другое информации!Ниже приводится список информационных каталогов для макетной платы, в поддерживающих данных, в дополнение к предоставлению полной информации Совета по развитию, Zhuotian технологии, дополнительные ценные учебные материалы также предоставляются всем покупателям.

Ниже 《 JS7628Development boardopenwrtIntroductory курс 》、《 JS7628Development доска руководство 》 каталог скриншоты

Данные платы разработки передаются через сетевой диск,После того, как покупатель получит ребенка, просим об обслуживании клиентов.

Комплект разработки доска Описание

Аксессуары для доски развития показаны в таблице ниже.

Макетные платы также могут быть выбраныUSBЗвуковая карта 、USBКамера, инфракрасный пульт дистанционного управленияUSB 4GСетевой картыДругие аксессуары, более продвинутые функции могут быть выполнены с помощью соответствующих учебников
