Описание
Gps/4G LTE/wifi комбинированная антенна характеристики:

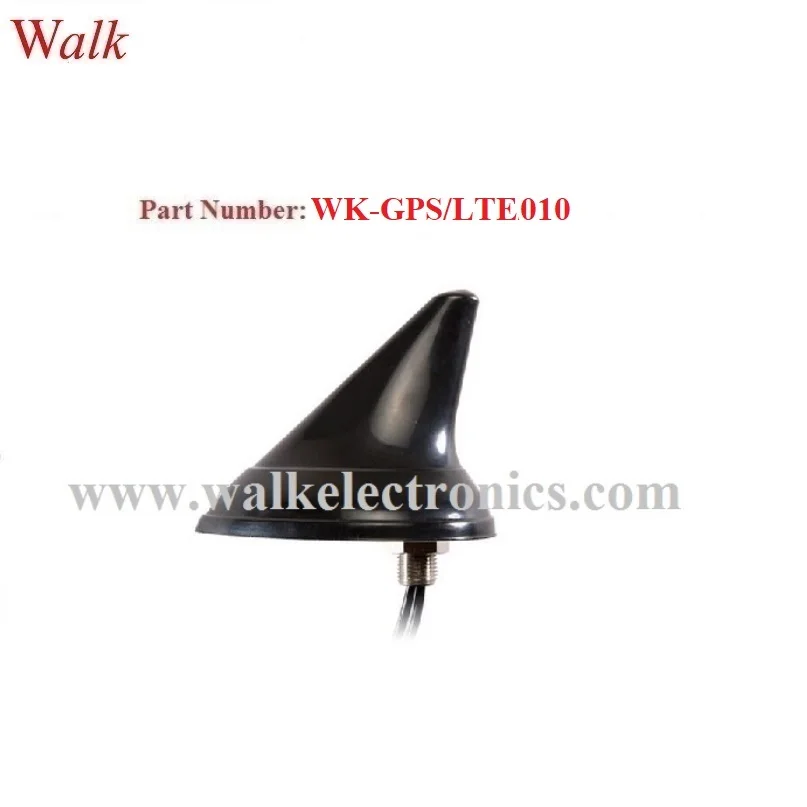

Номер детали: WK-GPS/LTE010 | |
Gps Технические характеристики | |
Керамика Размеры | 25 × 25 × 4 мм |
Центральная частота | 1575.42MHz ± 3 МГц |
КСВ | 1,5: 1 |
Группа Ширина | ± 5 МГц |
Затухание | Fo±100MHz> 30dB |
Импеданс | 50 Ом |
Пиковое усиление | > 3 дбк, на основании 7 × 7 см земной самолет |
Увеличение охвата | >-4 дбк при-90 ° <0 <+ 90 ° (более 75% объема) |
Поляризации | Правша круговой (RHCP) |
LNA Технические характеристики | |
LNA усиления (Без кабеля) | 28dB типичный |
Шум рисунок | 1.5dB |
КСВ | <1,65 |
DC Напряжение | 2.7V-5.0V ±0. 5 V |
Постоянный ток | 15 мА макс (5 В постоянного тока) |
LTE Технические характеристики | |
Частотный диапазон | 698-960/1710-2700 МГц |
КСВ | 2,0: 1 |
Коэффициент усиления | 2.5dBi |
Поляризации | Линейный |
Излучения | Всенаправленная |
Максимальное входное напряжение питания (Вт) | 50 |
Импеданс | 50 Ом |
Механический Технические характеристики | |
Вес | <300 г |
Кабель | Gps: 3 м RG174, RG316, LMR100 или другие LTE: 3 м RG174, RG316, LMR100 или другие |
Разъем | Gps: SMA Мужской прямой, SMB, FME, FAKRA или другой LTE: SMA Мужской прямой, SMB, FME, FAKRA или другой |
Крепления | Винт и Клеящий слой |
Корпус | 97x68x77 мм, черный ABS |
Экологические Параметры | |
Рабочая температура | -40 ℃ ~ + 85 ℃ |
Вибрация | Синусоидальная развертка 1g (0-p), 10 ~ 50 ~ 10Hz Каждая ось |
Влажность | 95% ~ 100% относительной влажности |
Устойчивая к атмосферным воздействиям | 100% Водонепроницаемый, IP67 |
MTBF = 1×10-6/pc. hr | 40℃±5℃, DC = 3.0в ±0. 5 В, 2000 шт для 480 h |
Характеристики
- Номер модели
- WK-GPS/LTE010
- Бренд
- SZ.Walk
