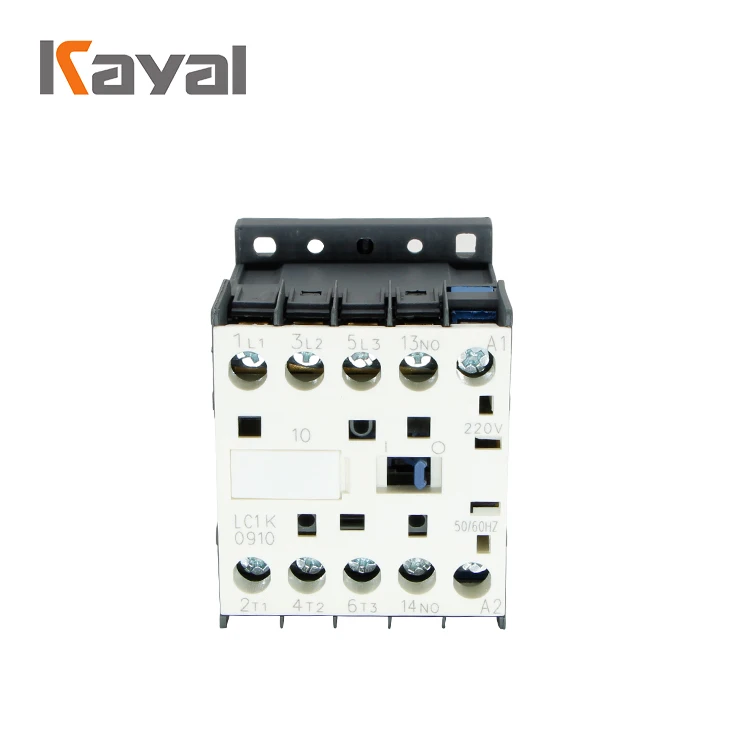

GB14048.4 CJX2-K/LC1-K 0910 3 фазы 24 в 48 в 110 В 220 в 240 в компрессор 3-полюсный магнитный контактор переменного тока от производителей

Описание

Пожалуйста, обратите внимание!

Применение

Контактор переменного тока серии LC1-K подходит для использования в цепи до скорости и частого запуска, управления двигателем переменного тока.

Добавление вспомогательной контактной группы к контактору, в сочетании с соответствующим тепловым реле, может принимать меры для защиты цепи, привязанной к перегрузке.

Технические характеристики

Тип	Номинальный рабочий ток A (380 В)	AC-3 использовать группы				Контактные данные (1)
		Управление мощность кВт
		220 V	380/415 V	440/500 V	600 V
LC1-K06	6	1,5	2,2	3	3	3 P + NC 3 P + нет
LC1-K09	9	2,2	4	4	4	3 P + NC 3 P + нет
LC1-K12	12	3	5	5	5	3 P + NC 3 P + нет

Параметры/Тип			LC1-K06	LC1-K09	KC1-K12
Применение группа под AC-3			6	9	12
Номинальный рабочий ток (Ie) A			5	7,5	10
Обычный тепловой ток (Ith) A			16	20	20
Номинальное рабочее напряжение (Ue) V			380 660
Номинальное напряжение изоляции (Ui) V			690
AC-3	Электрический срок службы (раз)	0,5*106
(6Ie Ie)	Управление частоты H-1	1200
AC-4	Электрический срок службы (раз)	10*104
(6Ie Ie)	Управление частоты H-1	300
Mecnical жизни			3*106
Вспомогательный контакт	Обычные тепловой поток	6A
	Электрическая жизнь	AC-15 (360VA)	0,5*10
	(Раз)	DC-13 (13 Вт)
Катушка Спецификация	Номинальное напряжение управления (США)		Переменный ток: 12,24, 45110220380
			Постоянный ток: 12,24, 45110220
	Палочки максимальное напряжение		Переменный ток: 0,85 ~ 0,85 US DC: ~ us
	Освобождение напряжения		Переменный ток: 0,1 ~ 0.75Us Постоянный ток: 0,2 ~ 0.75Us
	Мощность катушки VA	Палочки-up	40
		Сохраняют	4
	Расход		1,2 W
	Палочки Время прогрева		6 ~ 18 г-жа
	Выпуская времени		5 ~ 23 г-жа
	Мощность фактор		Для изготовления 0,8 0,3
