BIGTREETECH SKR V1.3 32 бит материнская плата с TFT3.5 V2.0 сенсорный экран TMC2208 TMC2130 использовать сглаживающую плату для A8 Ender 3d принтер

Описание

BIGTREETECH SKR V1.3 32 бит материнская плата с TFT3.5 V2.0 сенсорный экран TMC2208 TMC2130 использовать сглаживающую плату для A8 Ender 3d принтер

Мы отправляем TFT35 V2.0 вместо TFT35 V1.2 после 1 августа.

TMC2208 и TMC2130 будут поставлены версии 3,0 после 28 июля.

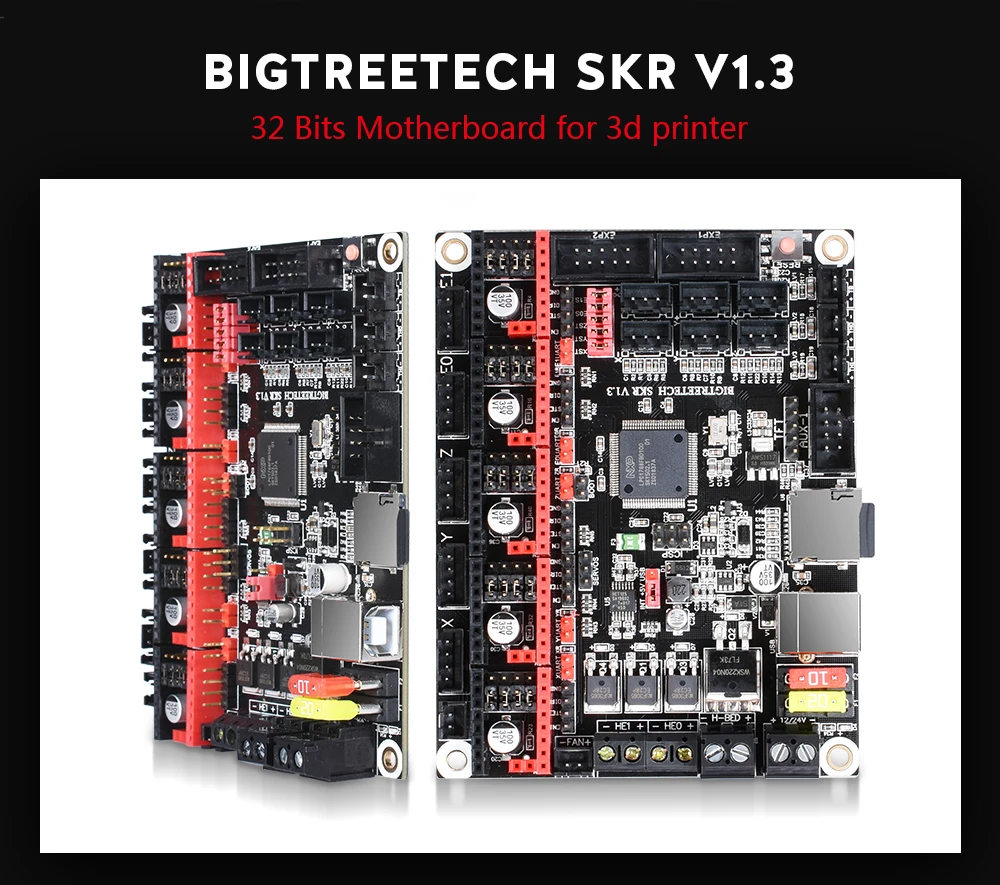

СКР V1.3 материнская плата

BIGTREETECH SKR V1.3 материнская плата является последней обновленной версией на базе SKR V1.1 из ShenZhen BigTree technology CO., LTD.

Команда запустила экономичный 3D для некоторых проблем на рынке материнских плат. Основная плата SKR, особенно подходит для небольших и средних принтеров.

Примечание: у нас есть небольшая sd-карта для каждой материнской платы. Названия файлов не могут быть изменены на sd-карте.

Более подробную информацию о материнской плате Marlin 2,0, пожалуйста, проверьте

Https://github.com/bigtreetech/BIGTREETECH-SKR-V1.3

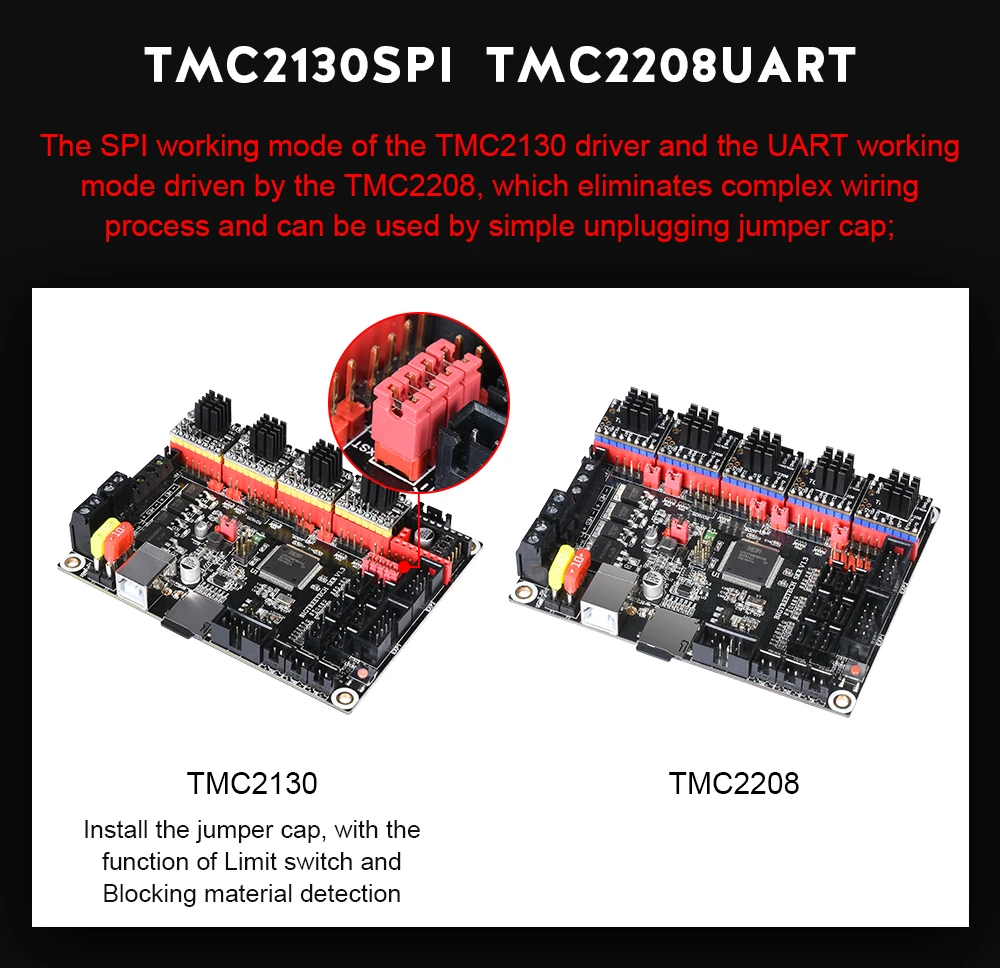

Как связать материнскую плату SKR V1.3 и использовать режим SPI TMC2130, TMC2208 UART режим прошивки руководство по модификации в Marlin.

Https://www.youtube.com/watch?v=oaXfXkPYHpw&feature=youtu.be

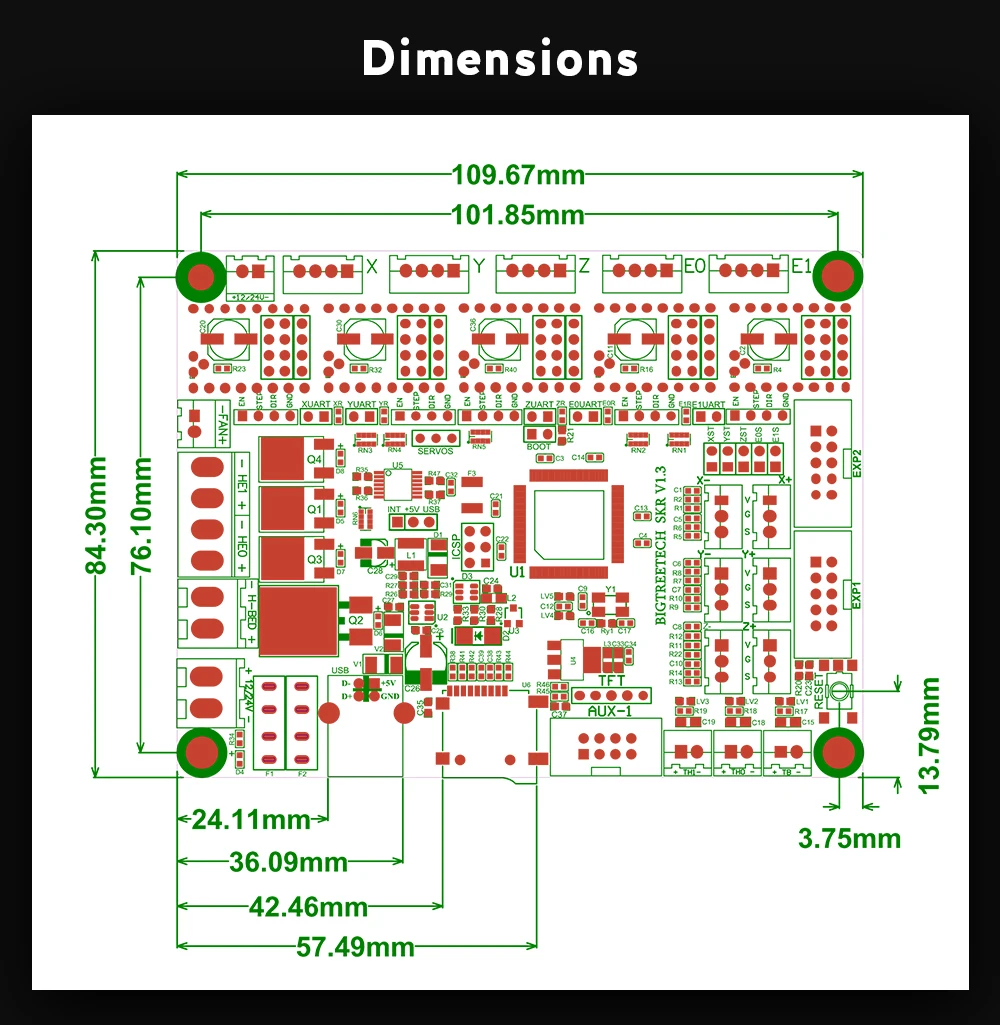

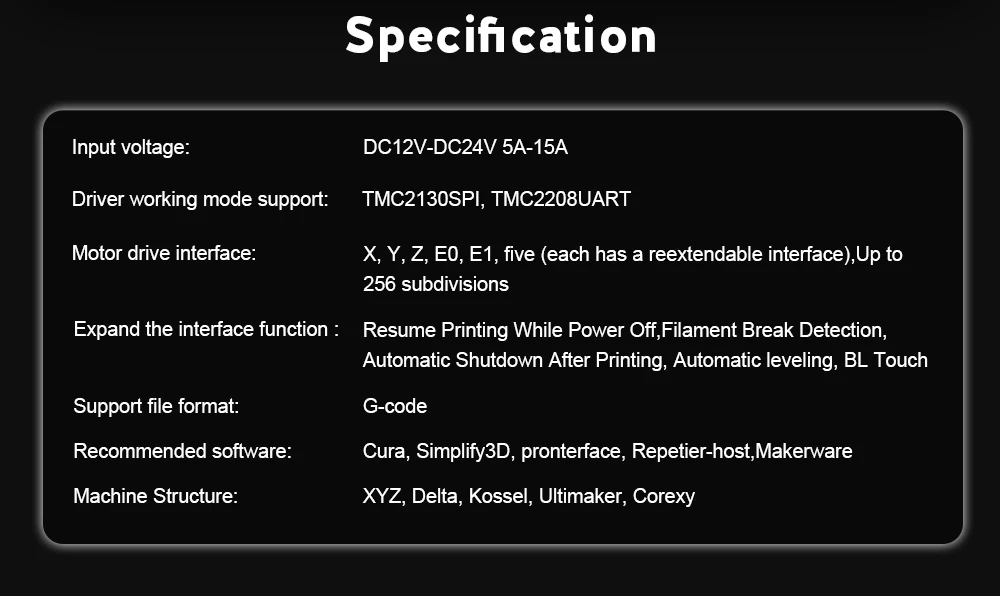

SKR V1.3 motherbaord Спецификация

Https://www.dropbox.com/s/x3cgq7tqbhk2yfd/SKR%20V1.3-Instructions.pdf?dl=0

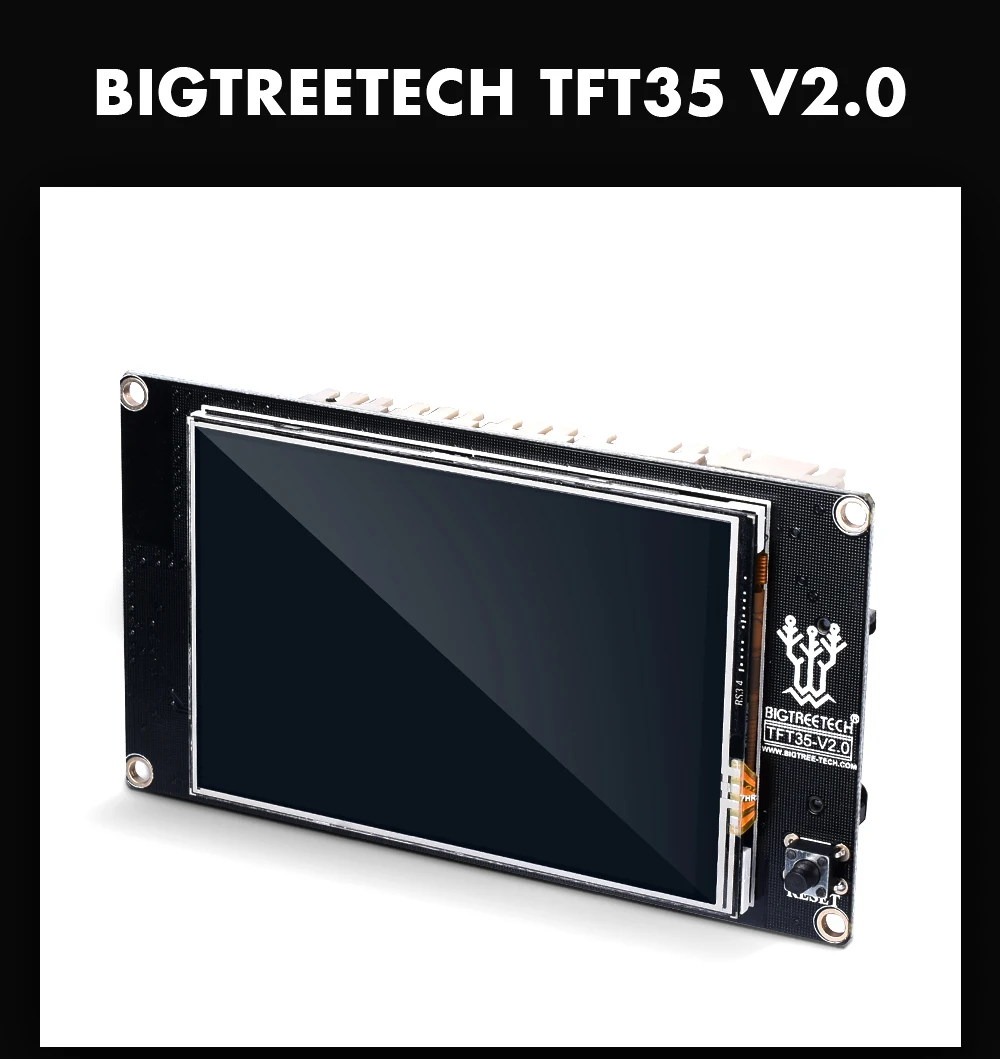

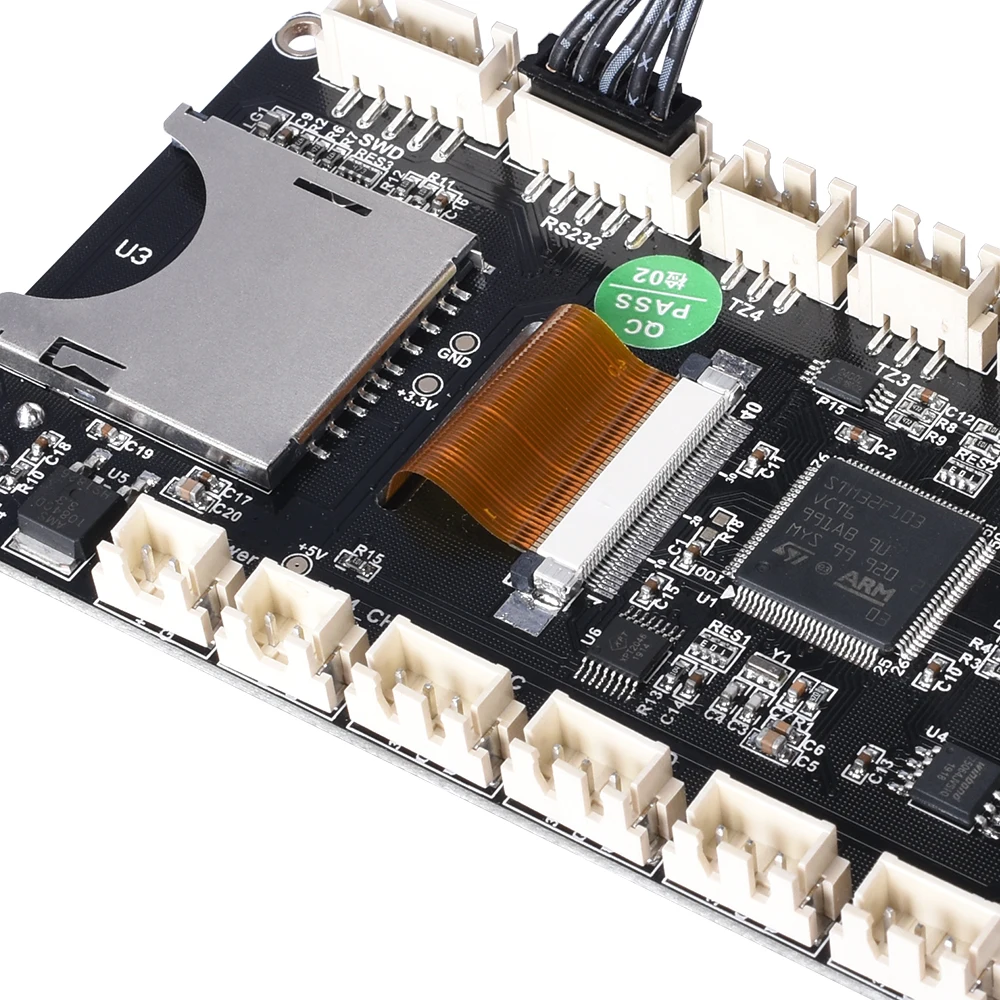

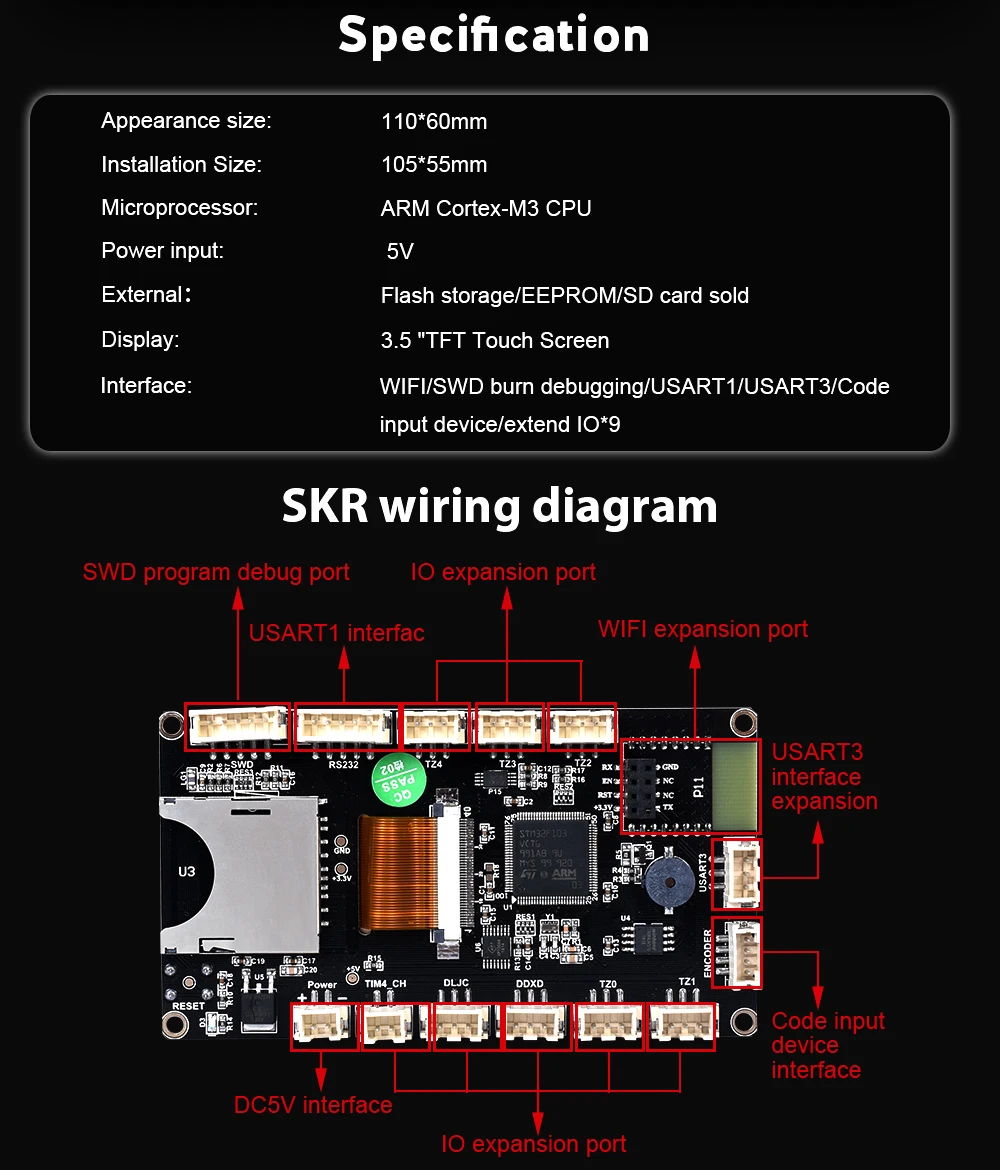

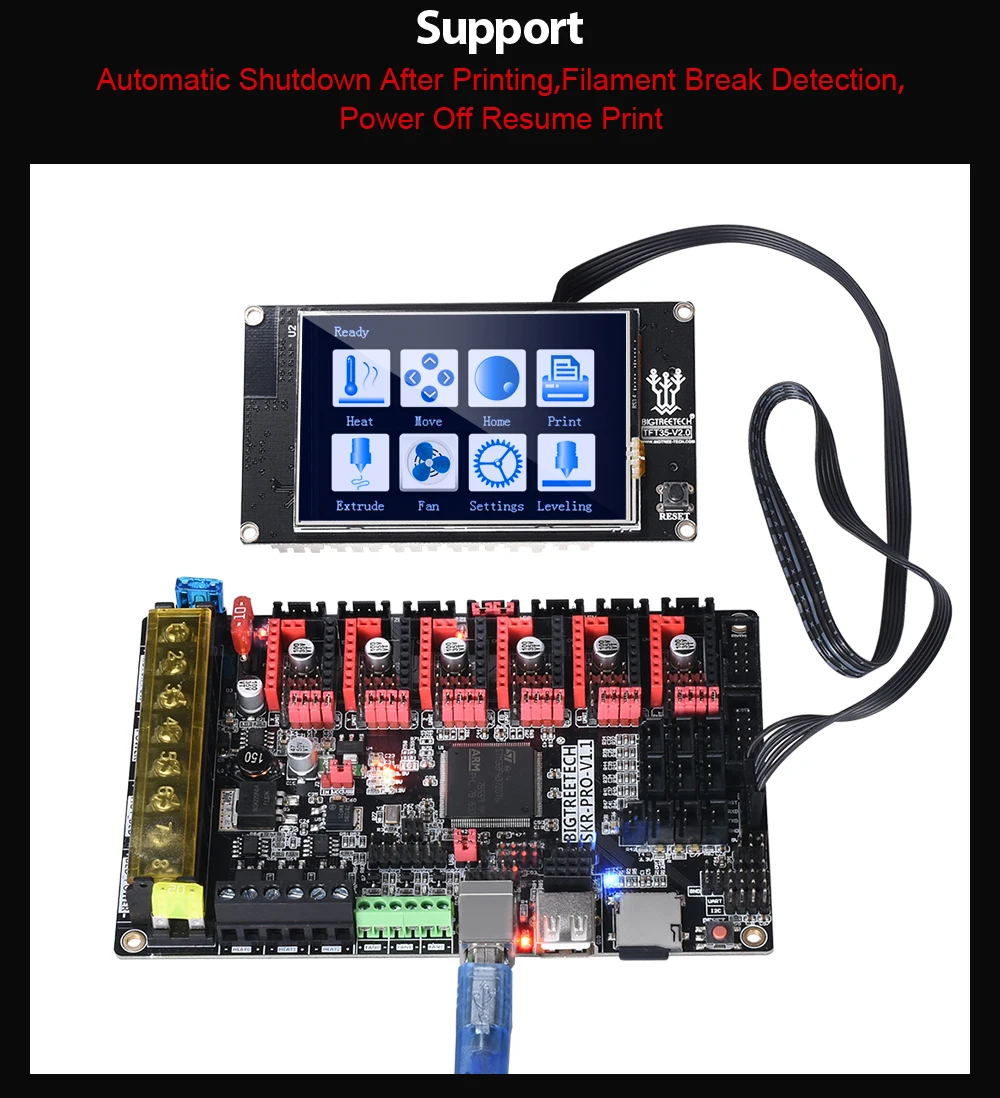

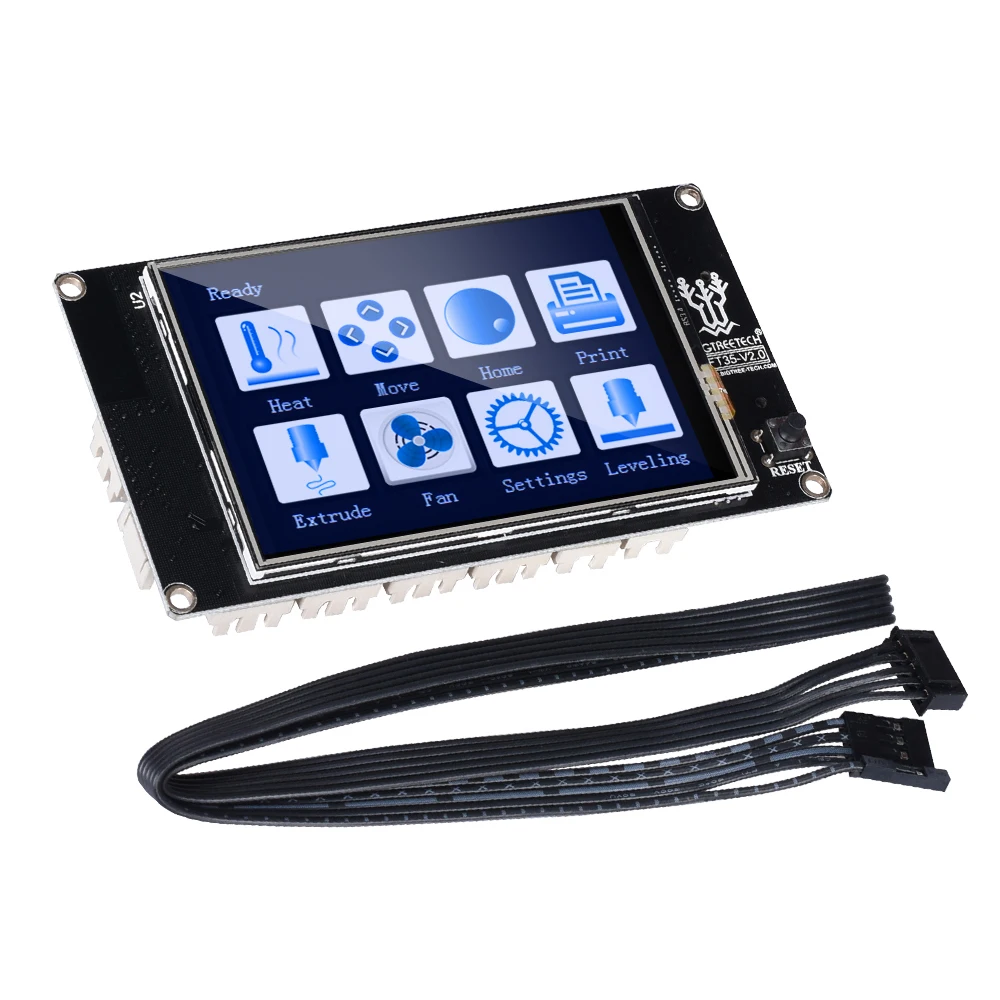

О сенсорном экране TFT 3,5

Особенности

1, 3,5 дюймовый цветной сенсорный экран

2, обеспечивает непрерывное обновление программного обеспечения, легко обновляется.

3, может использоваться на большинстве материнских плат 3D принтера.

4. Мастер-программа не должна модифицировать.

5, BIGTREETECH TFT35 V1.0 может поддерживать настройки изображения, логотип загрузки, все изображения кнопок могут быть разработаны.

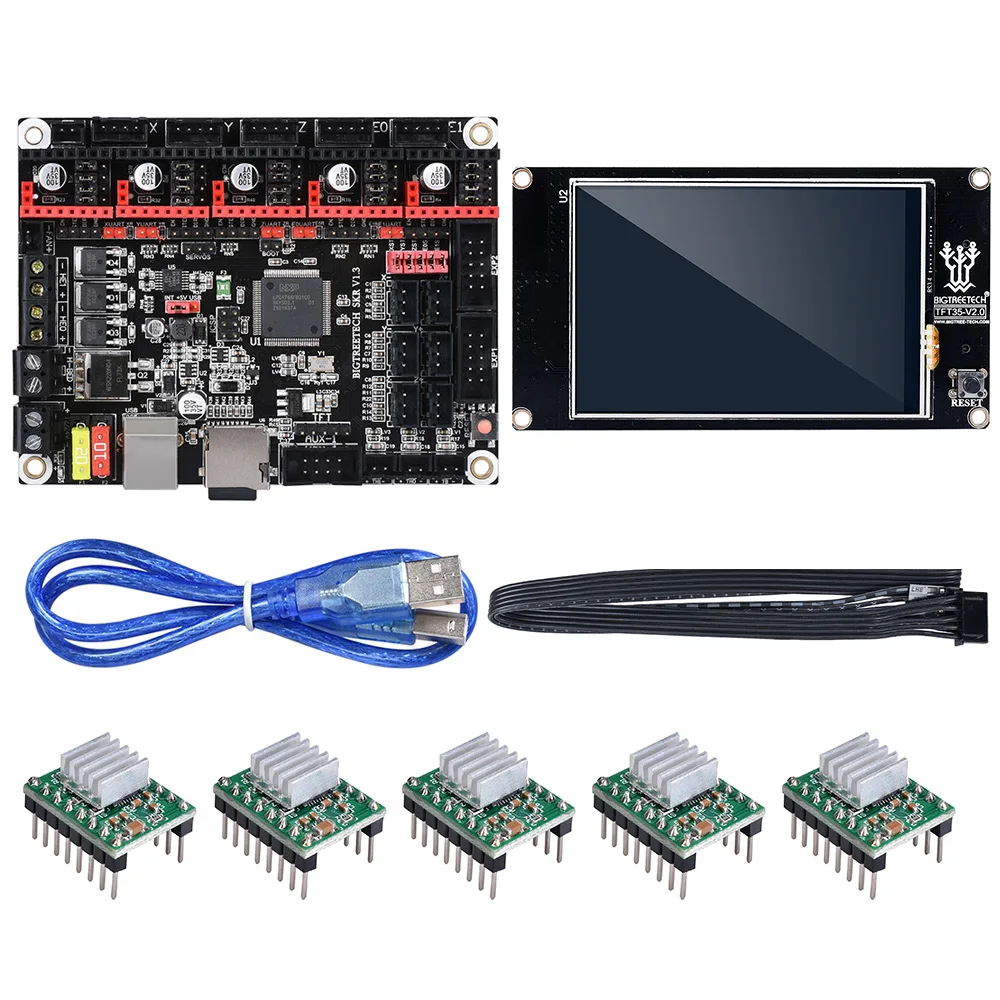

Тип 1:

SKR V1.3 с TFT35:

1 шт. BIGTREETECH SKR V1.3 плата

1 шт. BIGTREETECH TFT35 V2.0 сенсорный экран

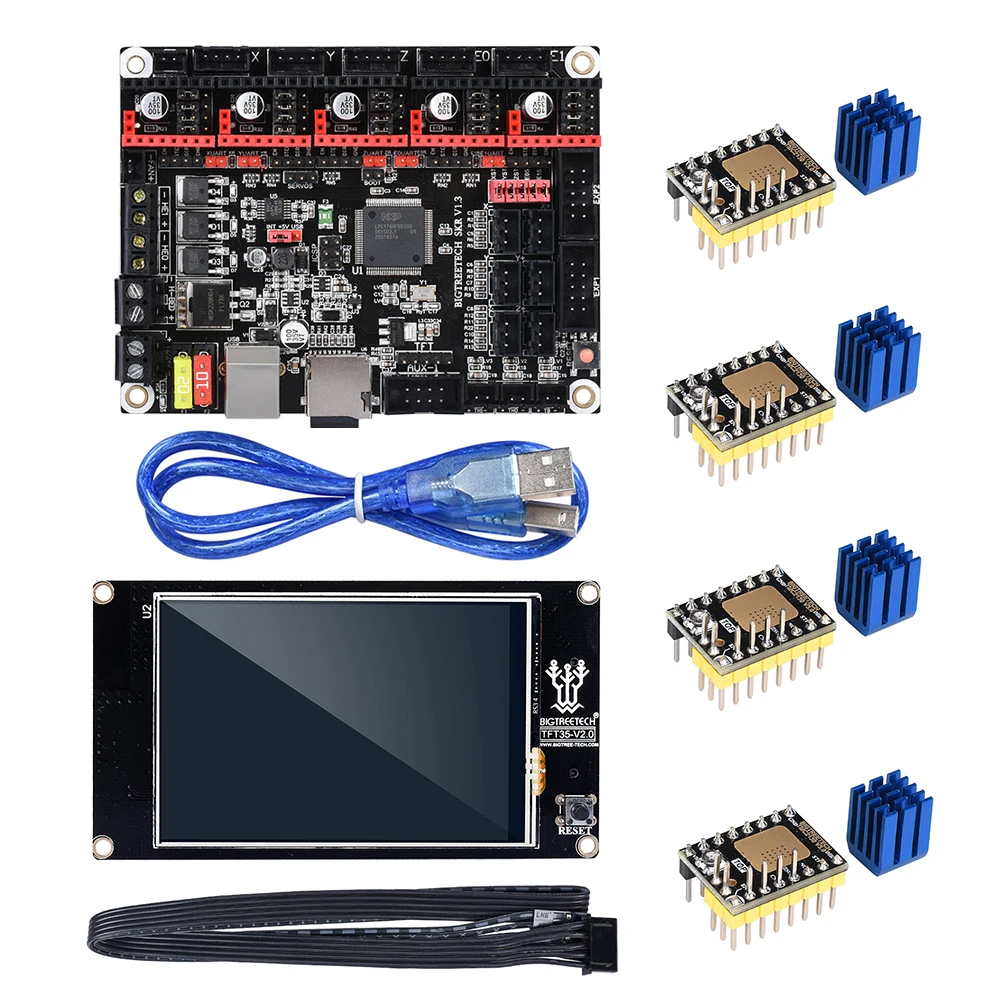

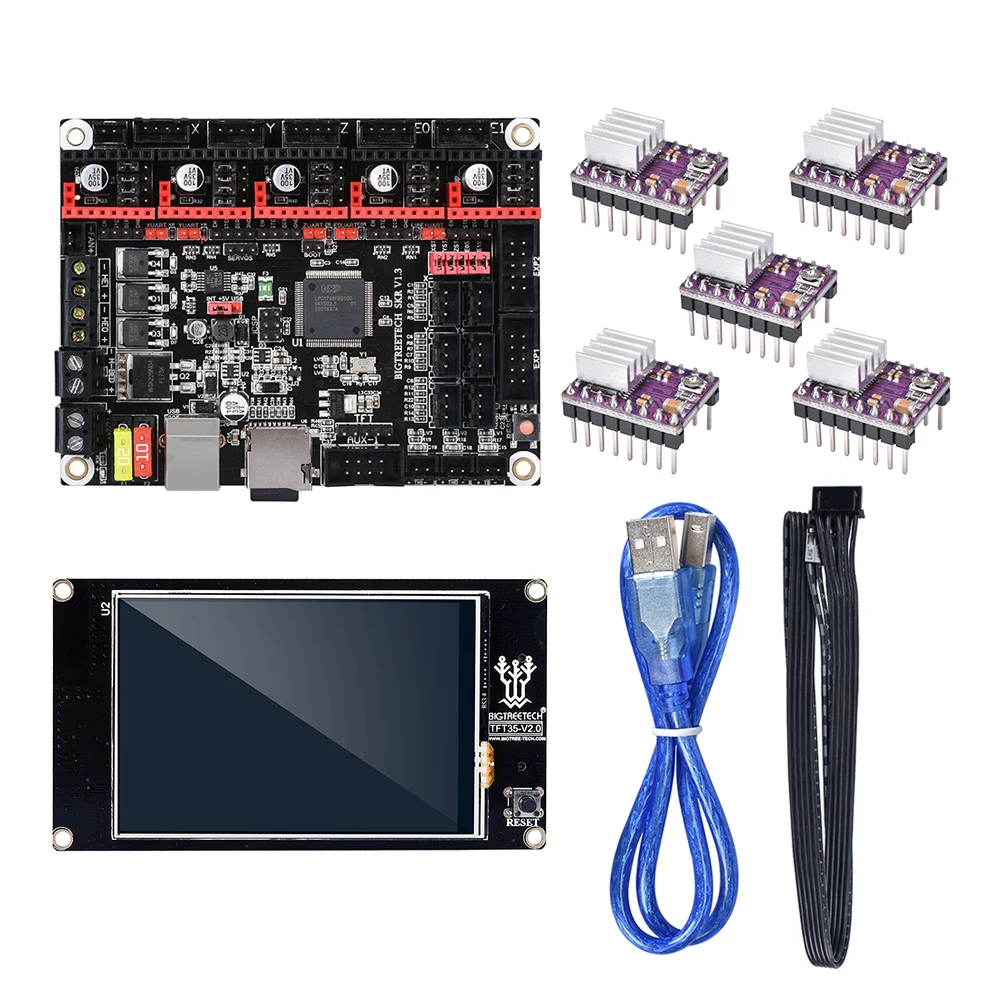

Тип 2:

1 шт. BIGTREETECH SKR V1.3 плата

1 шт. BIGTREETECH TFT35 V2.0 сенсорный экран

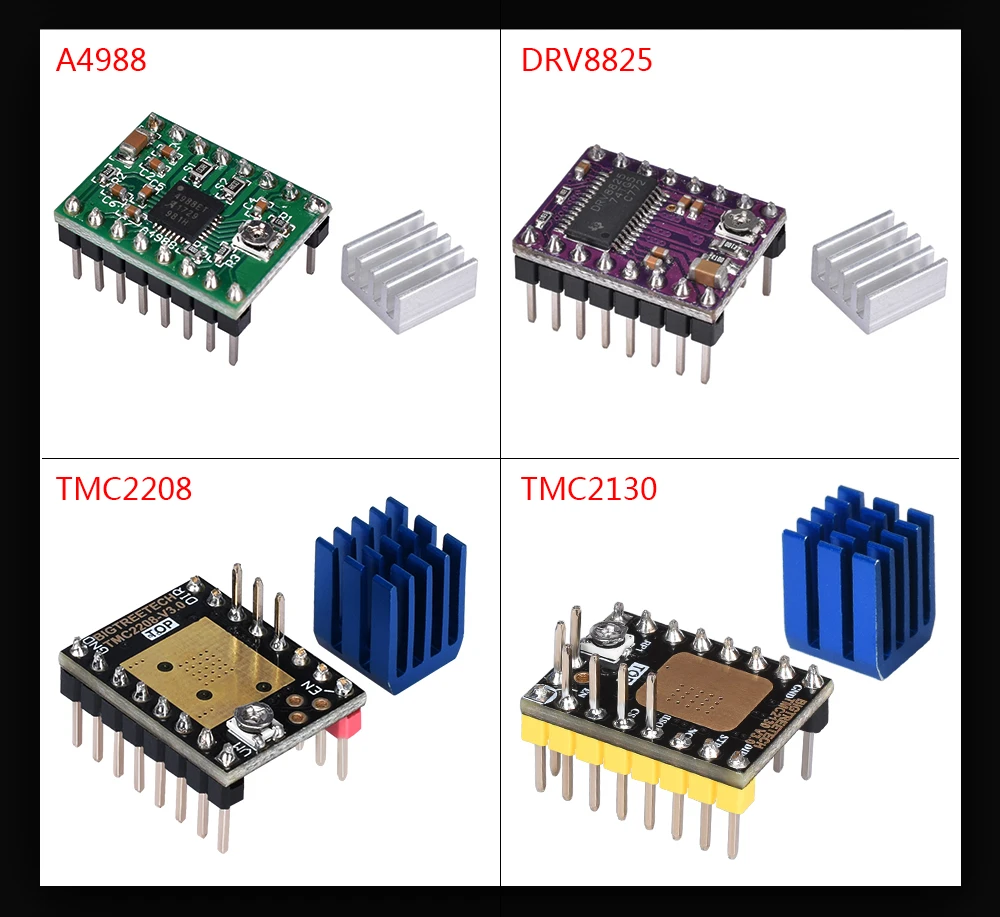

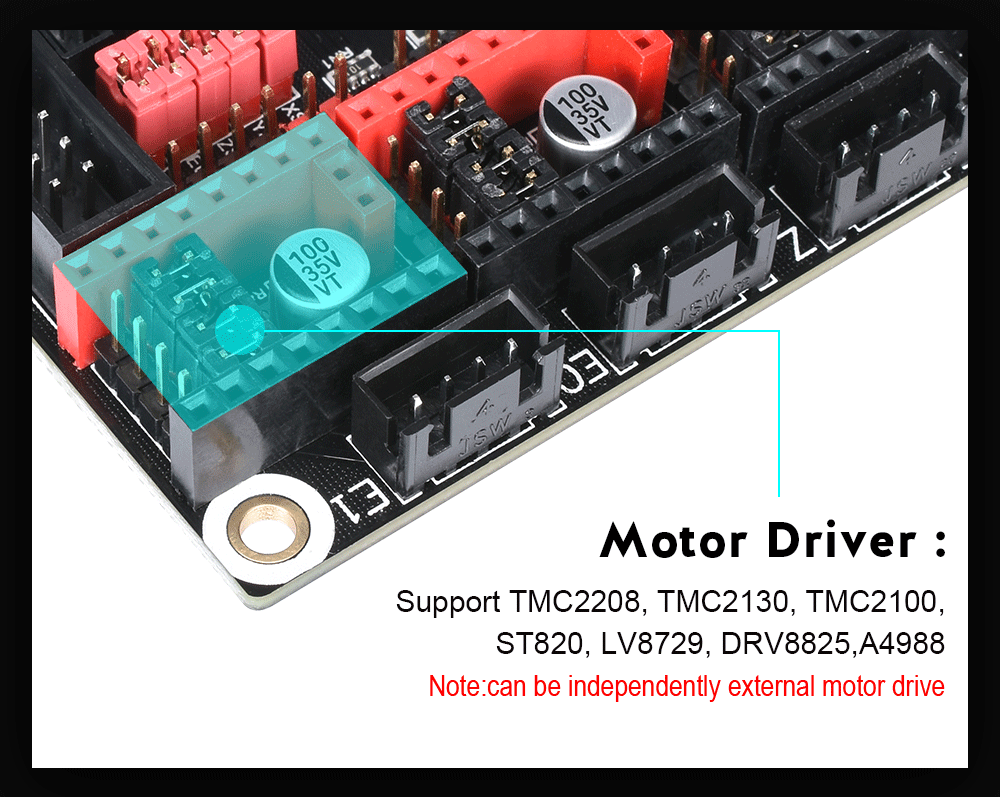

5 шт. A4988/Drv8825/TMC2208/TMC2130 DIY/4 шт. TMC2130 SPI

Примечание:

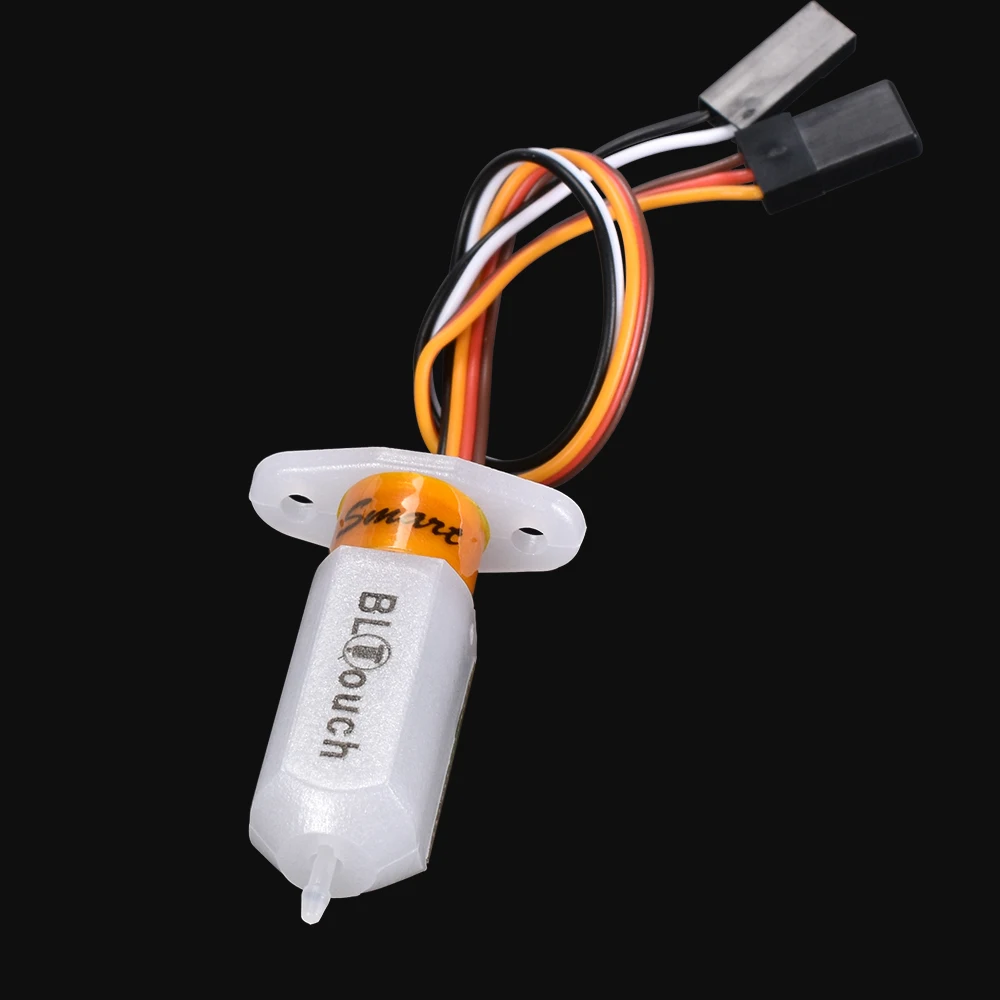

О ANTCLABS BL touch

Эта посылка не включает оригинальные товары Bl Сенсорный экран. Если вы хотите купить его, пожалуйста, нажмите наСсылка :

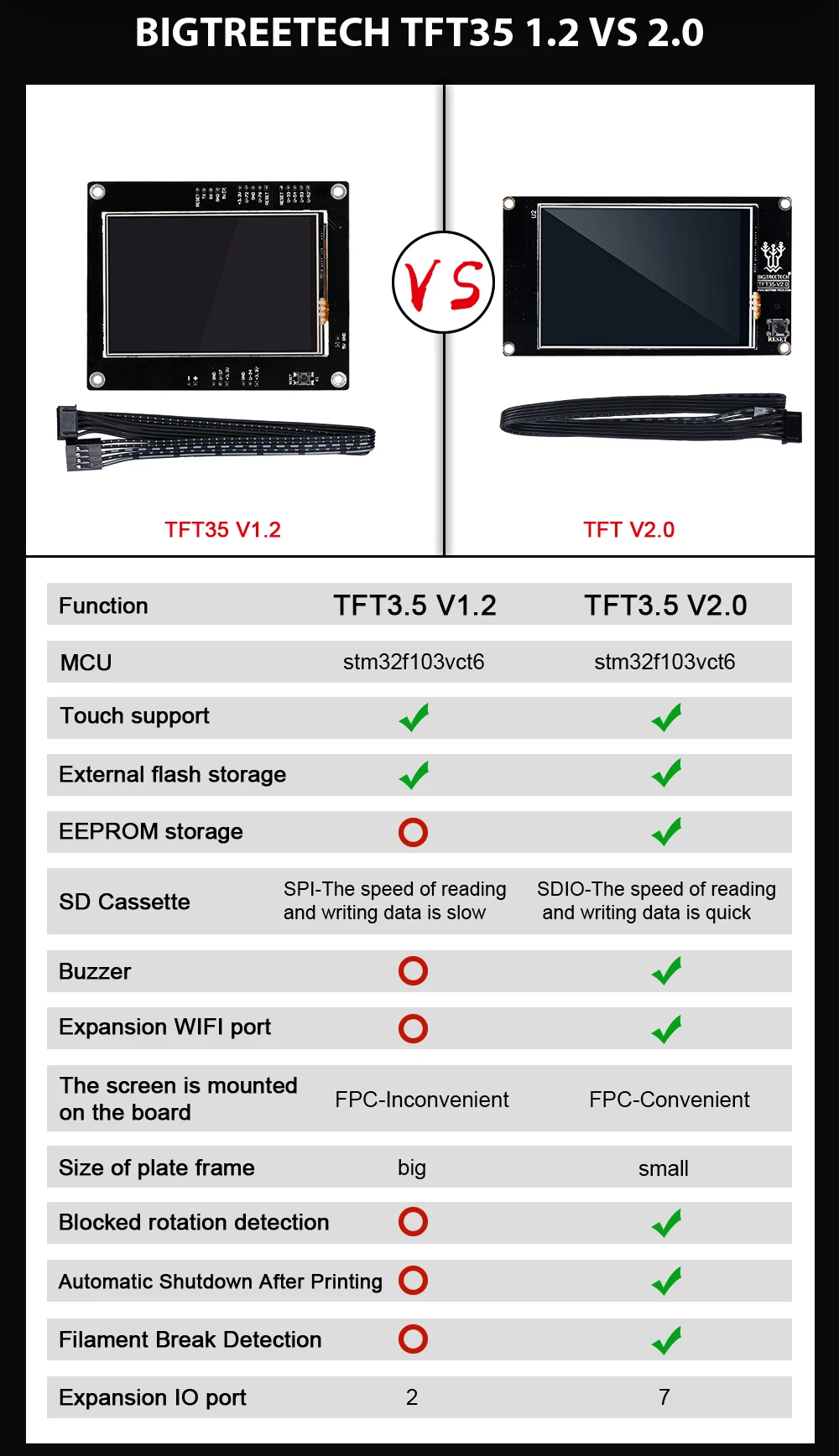

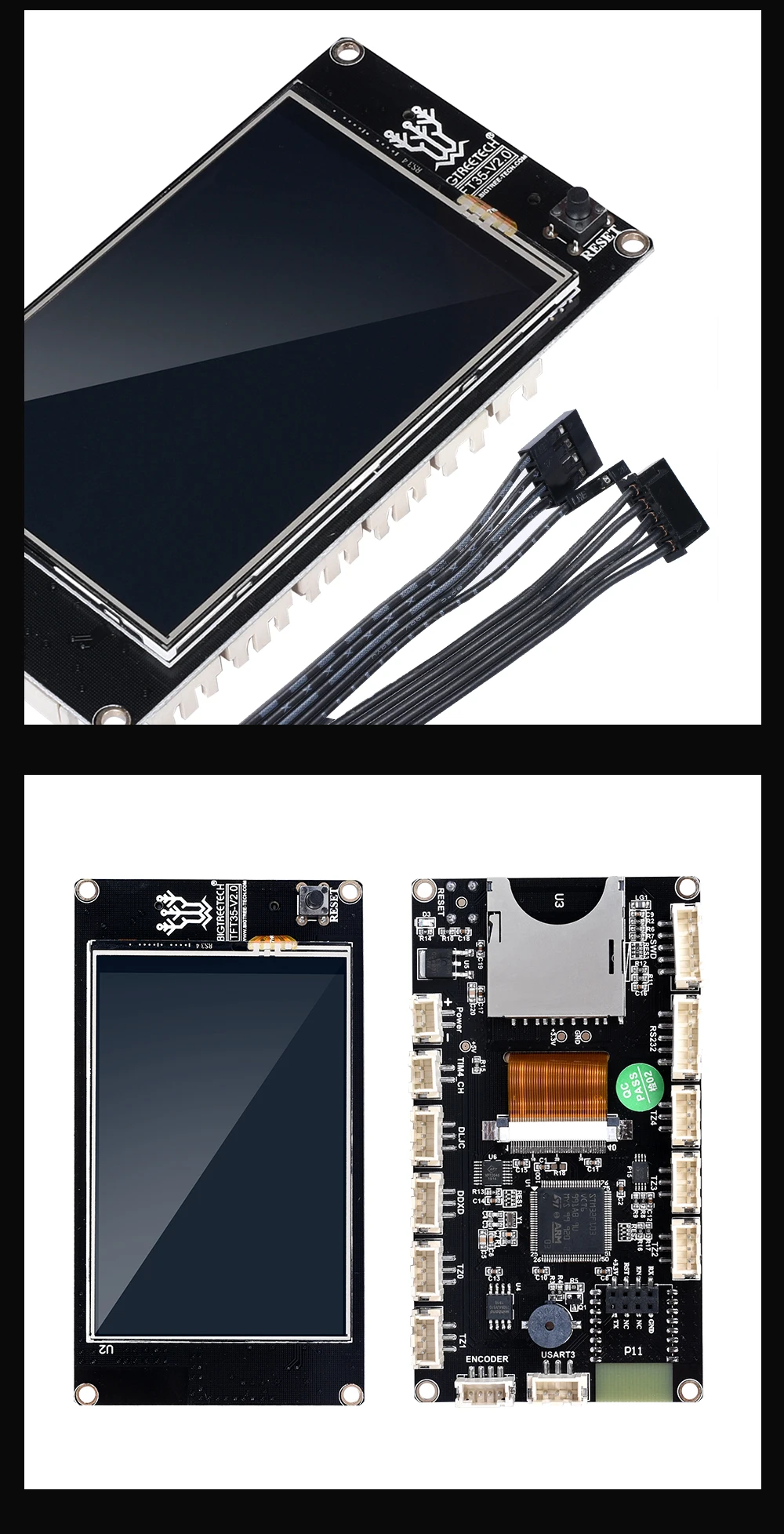

О TFT35 сенсорный экран

Мы отправляем TFT35 V2.0 вместо TFT35 V1.2 после 1 августа.

Примечание:

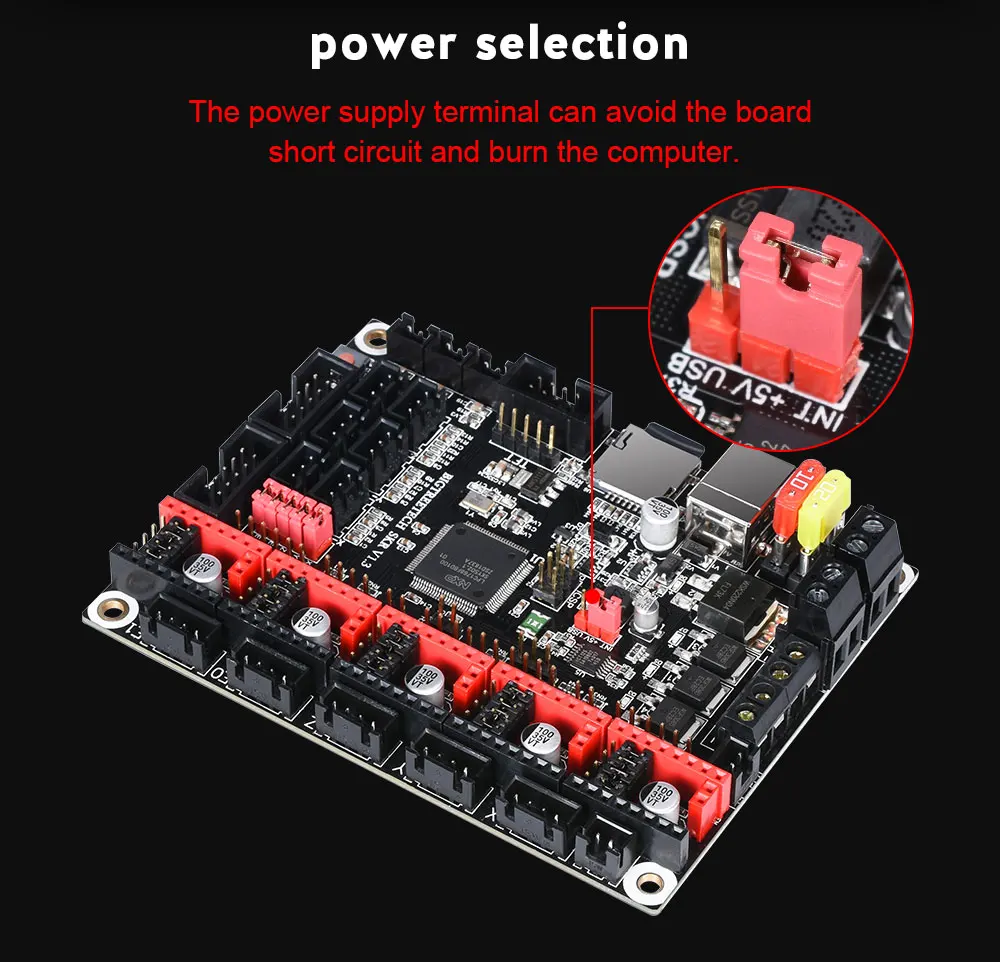

Wi-Fi 5 V SEl из motherbaord должен быть подключен сINT и + 5 V штыри перед печатью(Это означает, что для печати необходимо использовать блок питания 12-24 В к материнской плате.

2. Мощность горячей кровати, подключенной к материнской плате, должна быть меньше или равна 144 Вт (т. Е. Значение сопротивления горячей кровати выше 1 Ом). Если вы используете

Высокомощная Горячая кровать, она должна быть подключена к пластиной расширения мощности горячей кровати)

3. Названия файлов прошивки на sd-карте не могут быть изменены (включая буквы верхний и нижний чехол);

4. Процесс проводки и процесс подключаемого привода должны быть осуществлены под посылкой отключения питания. Включение питания может быть начато после проверки правильного подключения линии и правильной вставки привода, чтобы предотвратить неправильный Кон

Nection основной платы и привода от сгорания и причинения ненужных потерь.

5. Если вы хотите заменить файл конфигурации, пожалуйста, резервная копия заводской конфигурации

Ion файл для записи pin-номера каждой части чипа, а затем внести изменения в th Новый файл конфигурации!
