GZLOZONE Sigma11 линейный Регулируемый источник питания PSU Набор для DAC Amp L16-22

Описание

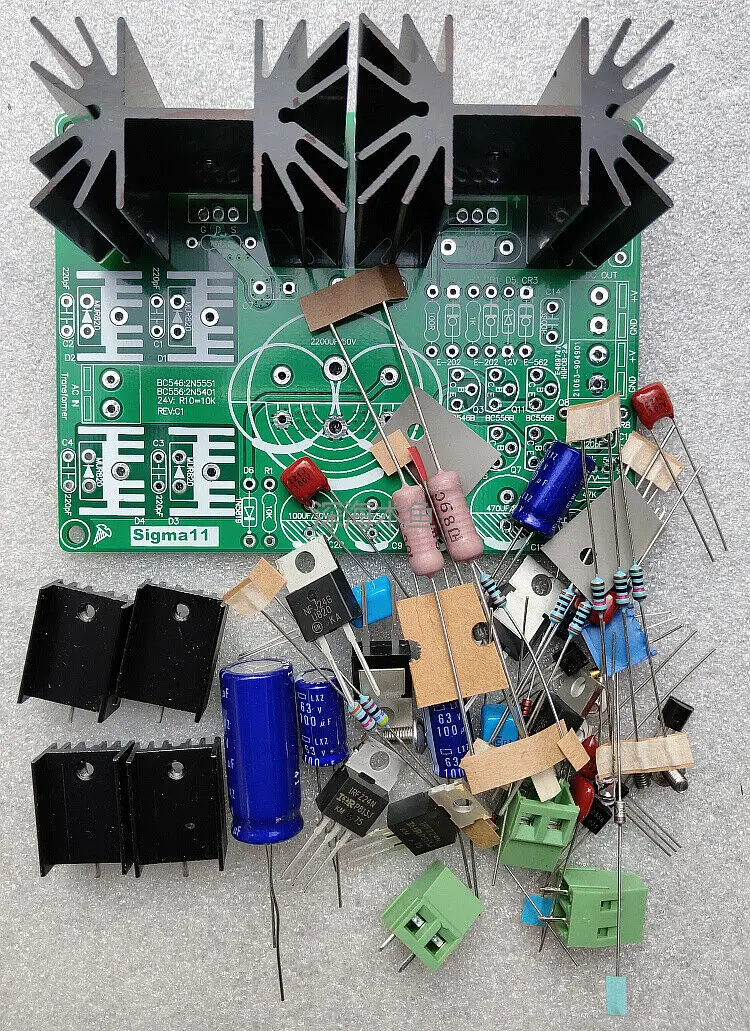

Двухрельсовая линейная регулируемая плата питания на Sigma11

Перед покупкой Обратите внимание:

1. Этот набор SIGMA11 (Sigma) подходит только для плееров с определенной электронной основой и паяльной способностью. Если у вас нет возможности использовать его, пожалуйста, не покупайте его.

2. Из-за различных партий, некоторые компоненты будут заменены без какого-либо уведомления по гарантии качества.

3: Размер печатной платы: 100*75 мм, 1,6 мм, 1 унция

4. Когда R10 10 K, выходное напряжение составляет 23 ~ 24 В (также по умолчанию выходное напряжение этого комплекта), а другой оснащен регулировкой 50 K 3296.

5. Напряжение переменного тока, поставляемое платой, не должно превышать AC35V.

6. Для других выходных напряжений, существует правило большого пальца, что, под нагрузкой, падение напряжения приблизительно 8 V-9 V следует поддерживать через mosfet.

7: пройденное расстояниеДиод выпрямителя может быть изолирован без изоляции, когда он используется для отвода тепла. Однако, если шасси используется для отвода тепла, оно должно быть изолировано (включая регулировку источника питания Транзистор).
10. Для удобства плеер, оснащенный 5 V 12 V, регулятор напряжения

11: В комплект не входят электролитические конденсаторы основного фильтра.

Выходное напряжение R10 значение диода Зенера (D5)

± Е-байка 36В 4,99 K BZX55C12 (12 V)

± 30 V 6,81 K BZX55C12 (12 V)

± 27 V 7,87 K BZX55C12 (12 V)

± 24 в 10 K BZX55C12 (12 В)

± 15 V 39,2 K BZX55C12 (12 V)

± 12 В не установлен BZX55C12 (12 В)

± 9 в не установлен BZX55C9V1 (9,1 В)

± 5 в не установлен BZX55C5V1 (5,1 В) или LM336-5.0 (не используется ADJ pin)

8.Соотношение между выходным напряжением постоянного тока и вторичным напряжением переменного тока трансформатора является следующим:

Выход напряжение трансформатора вторичный
