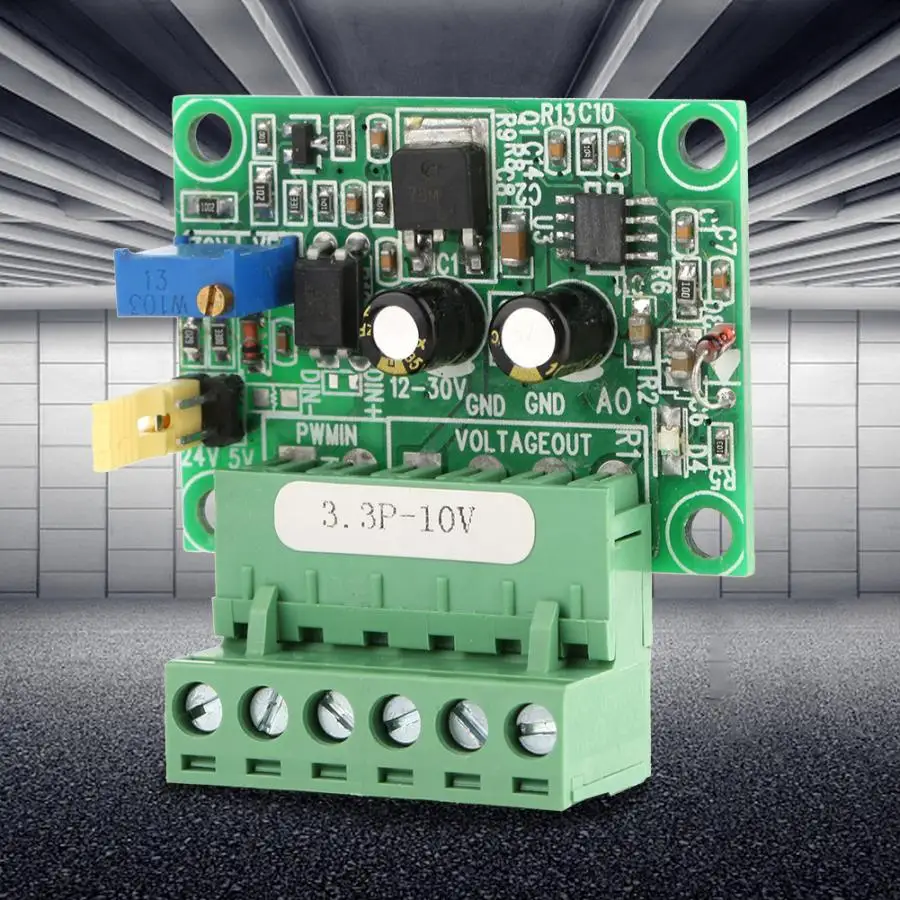

3,3 P-5 V 3,3 V ШИМ сигнал до 0-10V преобразователь напряжения D/A цифровой аналоговый PLC модуль sintetizador

Описание

3,3 В ШИМ-сигнал до 0-10 в преобразователь напряжения D/A цифровой аналоговый PLC модуль

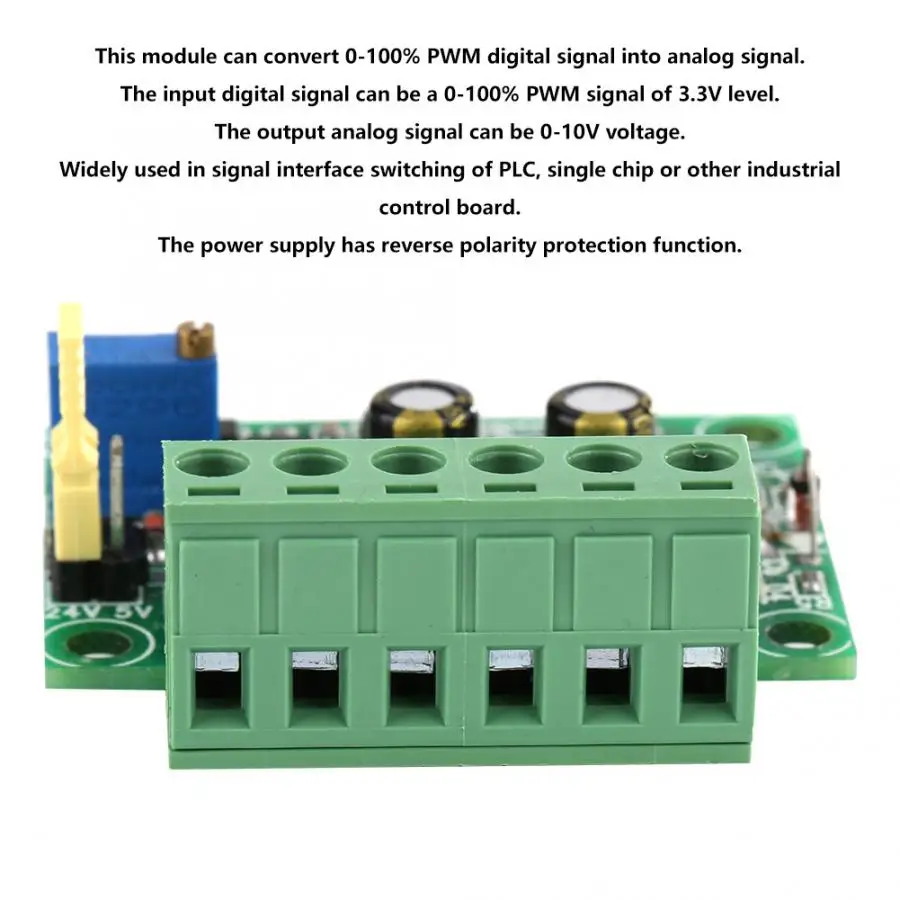

Особенности:

1. Этот модуль может преобразовывать цифровой сигнал 0-100% ШИМ в аналоговый сигнал.

2. Входной цифровой сигнал может быть 0-100% ШИМ-сигнал 3,3 В уровня.

3. Выходной аналоговый сигнал может быть 0-10 В напряжения.

4. Широко используется в сигнальном интерфейсе переключения ПЛК, одного чипа или другой Промышленной платы управления.

5. Блок питания имеет функцию защиты от обратной полярности.

Параметры:

1. Модель: 3,3 P-5 V

Функция: вход 0-100% ШИМ-сигнал уровня 3,3 В, выходное напряжение 0-10 в

2. Частотный диапазон приема ШИМ-сигнала: 100 гц-3 кГц (рекомендуется 1-3 кГц)

3. Вставьте скачок на 5 В

4. Аналоговое Выходное напряжение: ниже показано выходное напряжение 0-10 В для иллюстрации

После включения питания, когда нет входного сигнала, выход 0 В

Для первого включения можно выполнить калибровку: вход сигнала с 50% рабочего цикла и амплитудой 3,3 В к DIN-и DIN +. Частота 1-3 кГц. Используйте мультиметр для измерения двух портов AO и GND. Отрегулируйте потенциометр на плате, чтобы мультиметр мог отображать 5,40 в. Это откалибрует соответствующую связь между импульсным сигналом и этим модулем. Разрешение этого модуля составляет 0,1 в. Мощность выходного тока составляет 10 мА. Если процент рабочего цикла обратно относится к напряжению, вы можете проверить флажок шаг низкий, активный для установки контактов PWM выхода в программное обеспечение Mach3.

5. Напряжение питания: 15-30VDC (потребляемая мощность источника питания:> 100MA), 12 в настраиваемый

6. Выходная мощность: около 10 мА

7. Способ крепления: 4*м3 отверстие для винта

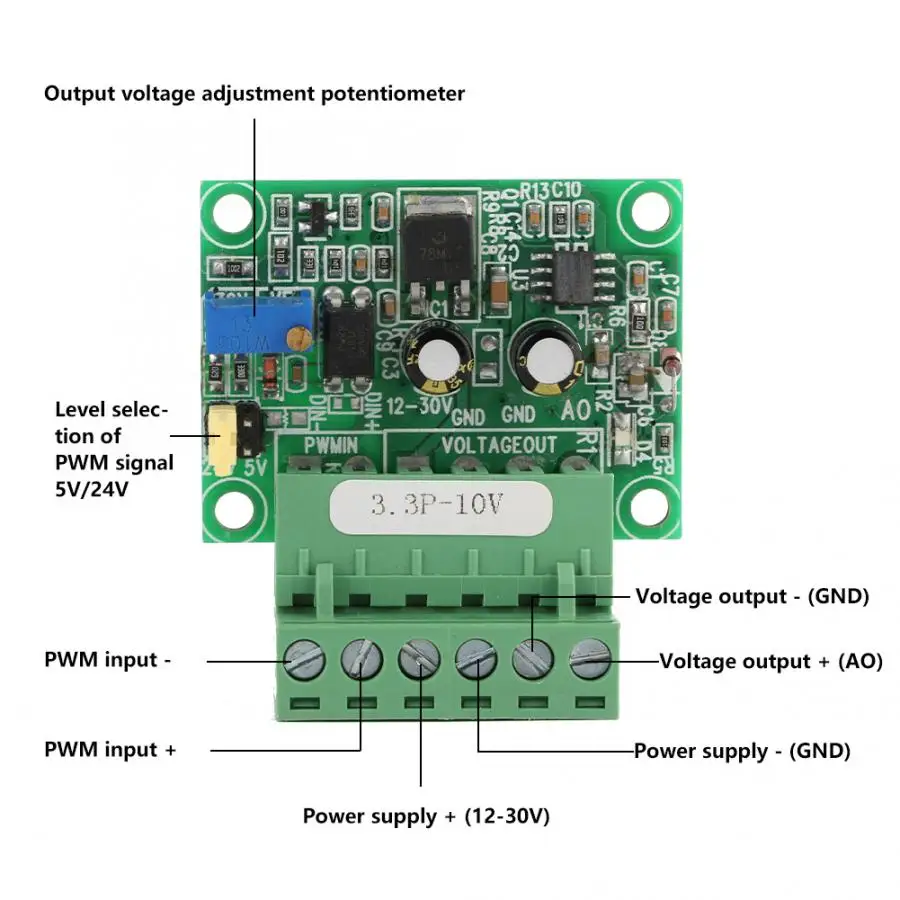

Порты и разъёмы:

1. DIN +: положительный сигнал ШИМ (для общего катода, подключите его к PWM сигналу; для общего анода, подключите его к 3,3 В сигнального терминала)

2. DIN-: отрицательный сигнал ШИМ (для общего катода, подключите его к GND; для общего анода, подключите его к PWM сигналу)

3. 12-30 в: положительный источник питания

4. GND: источник питания

5. GND: источник питания. Он подключен к заземлению блока питания

6. AO: выходной порт аналогового напряжения (0-10 В)

Посылка список:

1 * цифровой аналоговый PLC модуль
