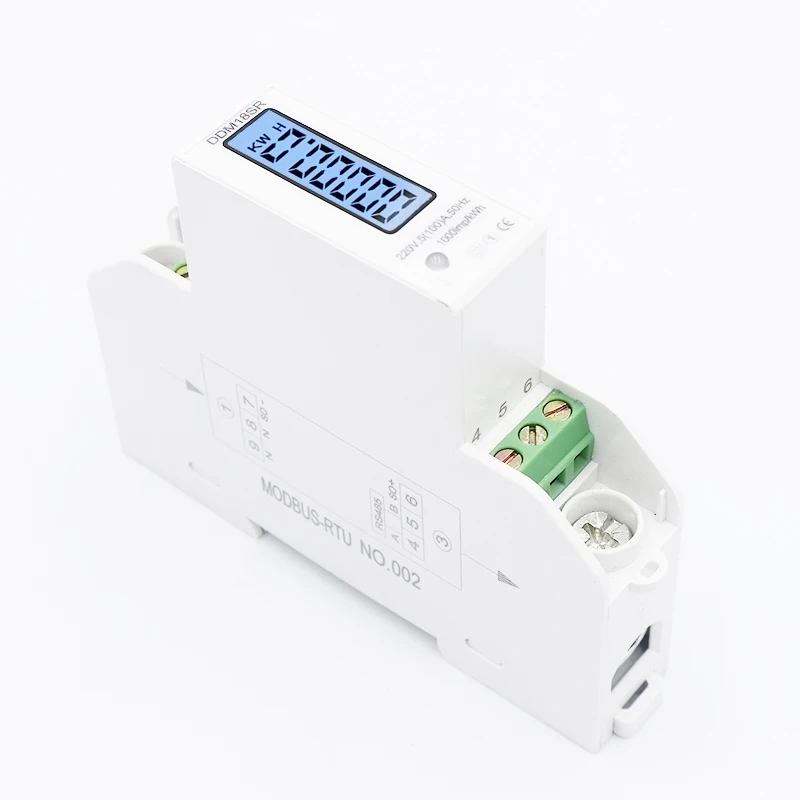

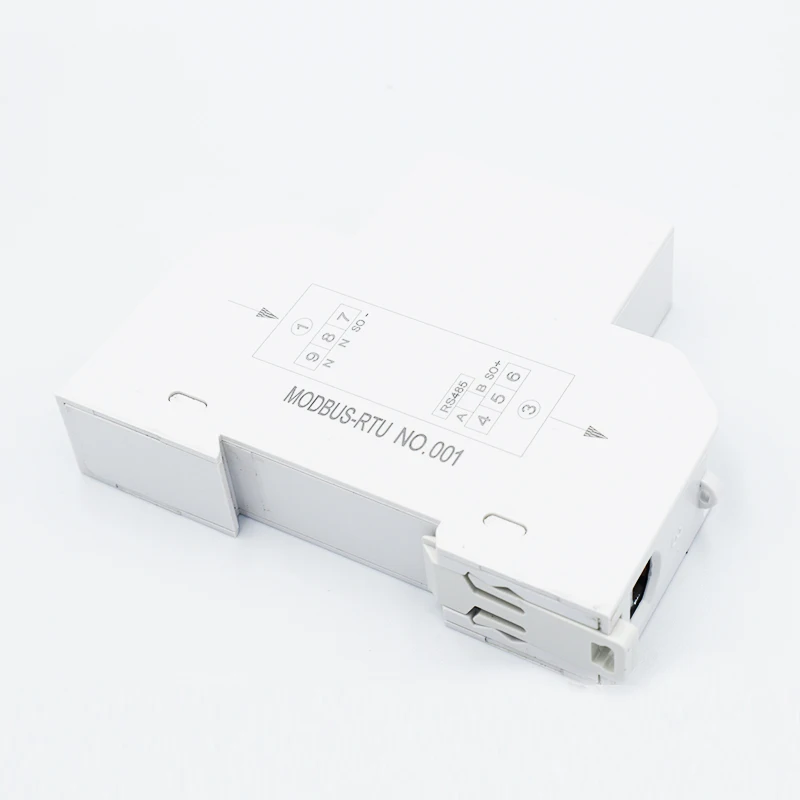

Удаленный intelligent однофазного измеритель мощности многофункциональный дисплей AC Измеритель мощности 5-100A 220 V/230 V RS485 50 Гц/60 Гц Modbus

Модель продукта: MMD18SD, MMD18SR

Ток: 5-80A, 5-100AНапряжение: 220 В/230 ВСвязь: RS485Протокол связи: Modbus-RTU, DL/T645-1997, DLT645-2007Скорость передачи: 1200/2400/4800/9600BPS

Применение DDM18SD DDM18SR

DDM18SD DDM18SR din-рейка однофазный двухпроводной активный электронный измеритель энергии. Он использует множество современных технологий исследований и разработок, таких как микроэлектронные технологии, специализированные масштабные IC (интегральная схема), цифровые технологии выборки и обработки.Технические характеристики полностью соответствуют международным стандартам IEC 62053-21 для однофазного электросчетчик класса 1. Он может непосредственно и точно измерить потребление активной энергии нагрузки в однофазных сети переменного тока номинальной частоты 50 Гц или 60 Гц.Он имеет характеристики с отличной длительной надежностью, небольшой объем, легкий вес, идеальный внешний вид, легкая установка и т. д.Этот счетчик уже получил патентный сертификат от В настоящее время в Китае находится Управление интеллектуальной собственностью. Патент сертификат №. 2012 3 0473770.X, любой другой страны патент сертификат При оценке.

Функции и особенности

Available доступный как 35 мм DIN стандартный рельс установленный, соответствующий стандарту s DIN EN 50022.√ Однополюсная ширина (модуль 18 мм), соответствует стандартам DIN43880.√ Стандартная конфигурация 5 + 1 ЖК-дисплей с подсветкой (99999.1квт · ч).√ RS485 (протокол передачи данных MODBUS-RTU) удаленного счетчика функция.Дисплей и чтение: электричество, ток, напряжение, частота, коэффициент мощности.Экран и чтение: электричество√ Стандартная конфигурация импульсный выход пассивный (полярность), может выбрать дальний импульсный выход пассивный (неполярность). и контакт со всеми видами системы AMR удобно, соответствует стандарту IEC 62053-31 и DIN 43864.Двухцветный светодиодный источник питания (зеленый) и сигнал импульса энергии (красный).√ Автоматическое обнаружение направления потока тока нагрузки. И инструкции на светодиодный (при отображенииПомощь 1 на ЖК-дисплее, это означает обратную подачу тока нагрузки).√ Измерение одиночного направления однофазный двухпроводной активный расход энергии. Это не имеет направления потока тока нагрузки. Соответствует стандарту IEC 62053-21.Directly прямое соединение типа S.Cover удлинительные клеммы покрывают, для защиты от использования безопасности.

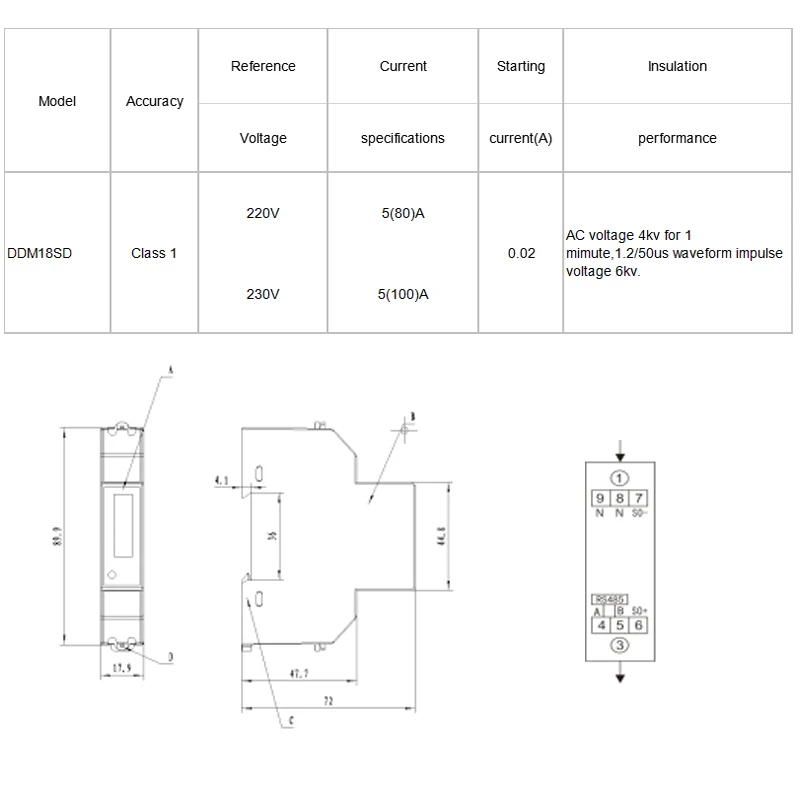

Технические параметры DDM18SD

Отображение и чтение: электричество, ток, напряжение, частота, коэффициент мощности.

Экологические показатели:Рабочая влажность: ≤ 75%Допустимая влажность ≤ 95%Рабочая температура-10 °C-+ 50 °CТемпература хранения-30 °C-+ 70 °CМЭК 62053-21 международный стандартВнутренний стандарт GB/T17215.321-2008Класс точности-1 шт.Пылезащитный и водонепроницаемый IP 51Защитная изоляция инкапсуляции Тип Ⅱ

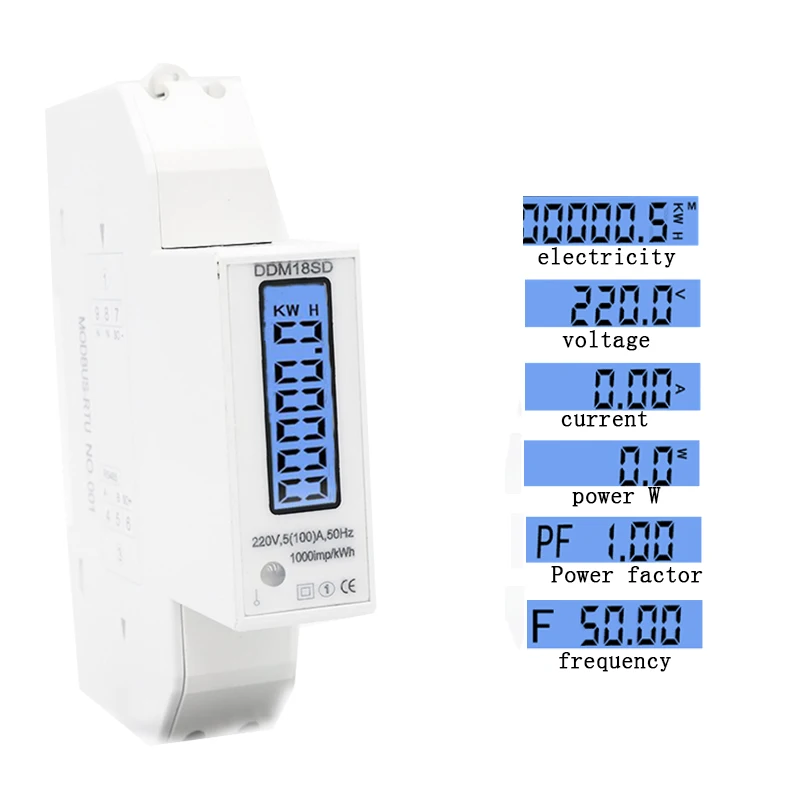

ЖК-дисплей Дисплей

1-й экран отображает идентификационный адрес Add 0012-й экран отображает скорость передачи bd 96003-й экран отображает постоянную constant 1000imp4-й экран отображает общее количество электроэнергии 000000,00 кВт · ч

Импульсный выход и RS485 выход

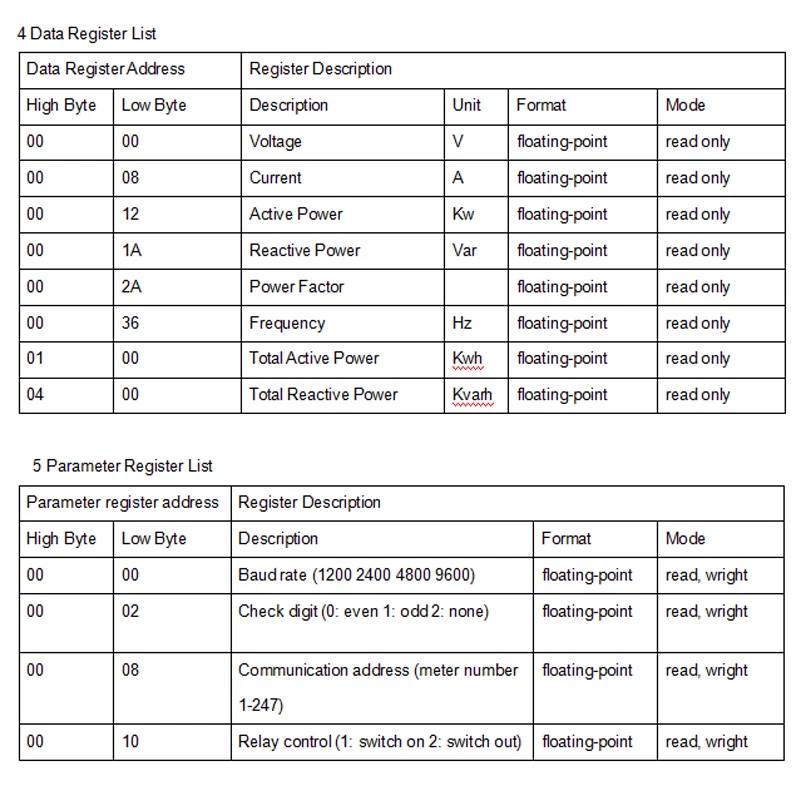

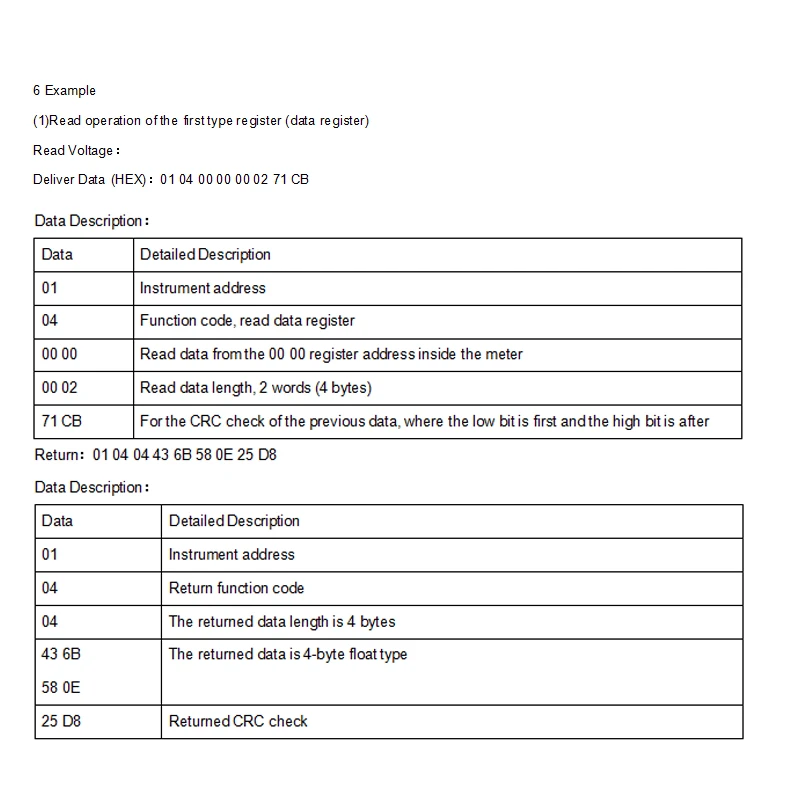

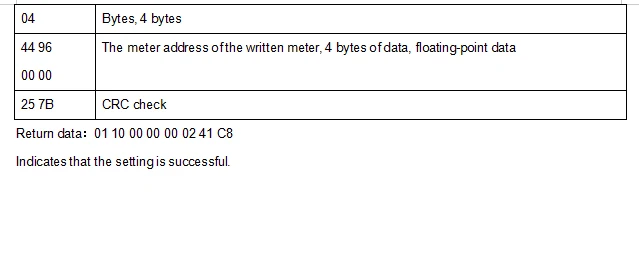

Однофазный два-провод din-rail счетчик энергии также имеет импульсный выход вне зависимости от Внутренняя схема. Порт 21 метра соединен с положительным полюсом, и порт 20 соединен с отрицательным полюсом. Порт 23-это положительный полюс RS485 и порта 24 отрицательным полюсом RS485. Для цепи требуется напряжение 5 ~ 27 В постоянного тока и максимальный ток 27 мА постоянного тока.Приложение для чтения счетчика связи RS485 (протокол связи) и адрес регистрацииИзмеритель может дистанционно записывать данные, такие как электрическая энергия в измерителе через интерфейс RS485 и передавать данные электрической энергии в измерителе на близком расстоянии с портативным компьютером через его инфракрасный Коммуникационный интерфак. Формат кодирования, четность (четность) и режим передачи данных (восемь бит данных, один стоп бит) соответствуют MODBUS-RTU стандартным требованиям. Скорость передачи данных может быть 1200bps, 2400bps, 4800bps или 9600bps (по умолчанию). Если нет особых требований, измеритель устанавливается в соответствии с нормой по умолчанию 9600bps. Адрес счетчика и скорость передачи данных могут быть изменены программным обеспечением, которое мы предоставляем.Описание протокола связи MODBUS-RTU:1 Формат данных:Адрес + код функции + данные + код проверки CRC2 регистр ТипВ измерителе используются два типа регистраторов, независимо адресованных.Первый тип-это регистратор данных, только для чтения, с помощью командного кода 0x04 для чтения.Второй тип-это регистр параметров, который читается и записывается, считывается с помощью командного кода 0x03 и устанавливается с помощью командного кода 0x10.3 формата данныхТип поплавка для передачи данных: Считывание данных от может иметь разный метраж, соответствует IEEE-754 стандарт с плавающей точкой номер, а так же данные Формат представляет собой 32-битный 4-байтовых одинарной точности с плавающей точкой формат данных.

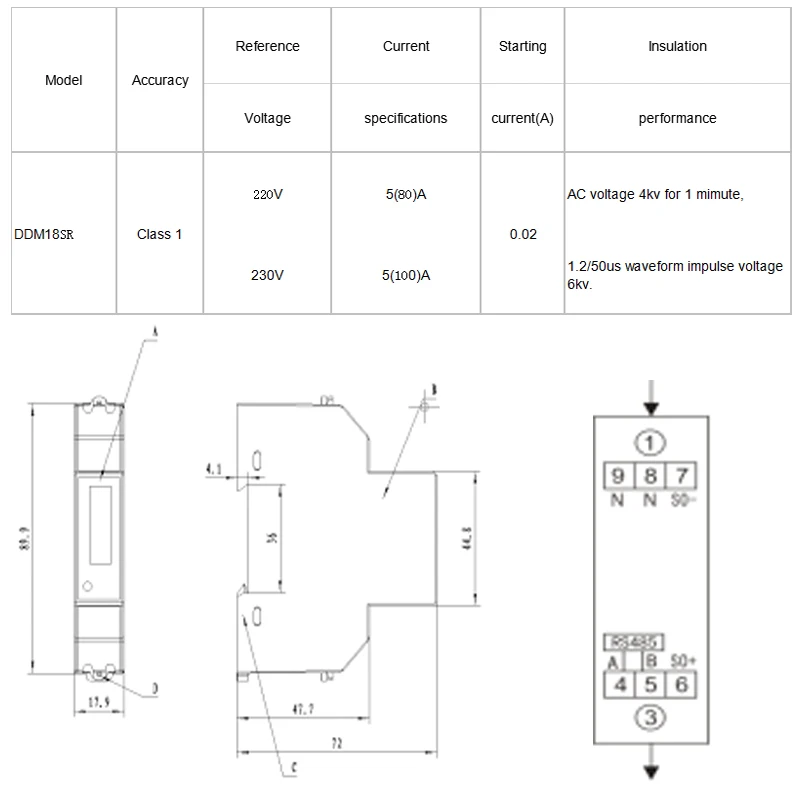

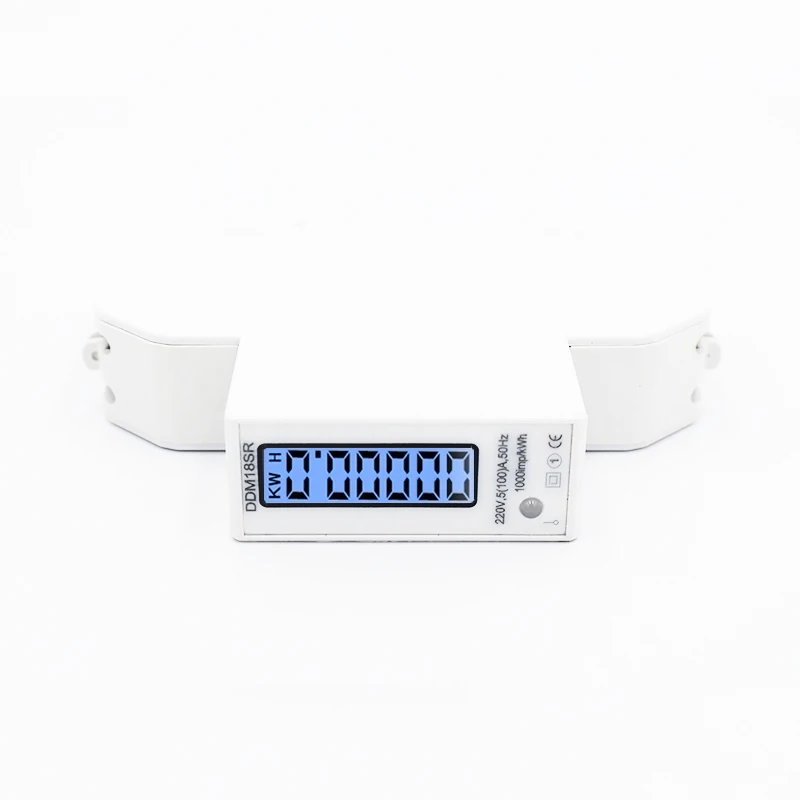

Технические параметры DDM18SR

Дисплей и чтение DDM18SR: электричество

Использования, например,

Устранение неполадок

Предупреждение♦Во время технического обслуживания не прикасайтесь к проводке счетчика руками, металлическими или голыми проводами, чтобы предотвратить Электрический шок.♦Всегда отсоедините питание от счетчика и отсоедините питание от устройства установки счетчика до выполнения технического обслуживания.Опасности♦Только квалифицированный персонал, который знаком с соответствующей работой и правилами, может выполнить техническое обслуживание на этом метре.♦Используйте теплоизоляционные инструменты для технического обслуживания.♦Убедитесь, что восстановите защитную крышку после обслуживания.♦Не повреждает уплотнение счетчика.

RS-485 сети Общие проблемы и решения

RS-485 Связь расстояние

Как RS-422, RS-485 имеет максимальное расстояние передачи данных в размере приблизительно 1219 метров, а максимальная скорость передачи данных до 10 МБ/с.. Длина сбалансированной витой пары обратно пропорциональна скорости передачи. Можно использовать самую длинную указанную длину кабеля только тогда, когда скорость передачи ниже 100 КБ/с. Самая высокая скорость передачи возможна только на очень коротких расстояниях. Как правило, максимальная скорость передачи данных по 100 того, что наши производственные мощности включают в витая пара кабель предназначен только 1 МБ/с..

RS-485 топологии сети

Сетевая топология RS-485, как правило, принимает соединительную структуру шины и не поддерживает кольцевые или Звездные сети. Предпочтительнее использовать автобус для подключения различных узлов в серии, и длина свинцовая линия от автобуса к каждому узлу должна быть как можно короткой, так что отраженный сигнал в свинцовая линия имеет Наименьшее воздействие на автобусный сигнал. Таким образом, в качестве автобуса должен быть предоставлен один непрерывный путь сигнала.

RS-485 терминал Согласующий резистор

Для RS-485 требуется два соединительных резистора, сопротивление которых равно характерному импедансу передающего кабеля. В большинстве случаев прерывание совпадает между 100 Ω и 120 Ω. Клеммные подходящие резисторы не требуются для расстояния передачи ниже 300 метров. Терминальные резисторы подключены к обоим концам шины передачи.

Полярность RS-485 кабель

RS-485 использует два провода для передачи. Два провода отличаются и помечены A и B соответственно.Линия А-это линия с более высоким напряжением в холостом состоянии.

RS-485 кабель

RS-485 могут использовать международные и китайские стандартные кабели связи. Международный стандарт кабеля: диаметр провода больше, чем AWG18. Китайский стандарт RVVP1 × 2 × 0,5 мм м².

Изоляция и защита от помех линий связи RS-485

Щит экранированной витой пары должен быть подключен к клеммам защиты каждого RS-485 устройства.Щит может быть заземлен только в одном месте.
