Ламповый усилитель, бесшумный чистый желчный усилитель 6N3/6N5P 5670/6080 черная коробка, высокое и низкое сопротивление совместимы

[Все Входные напряжения готовой машины в этом магазине могут быть изменены на напряжения, такие как 110 В/115 В/117 в, что удобно для клиентов в Тайване или за рубежом. Пожалуйста, сделайте сообщение, чтобы указать необходимое напряжение, когда вы делаете фото. Машина напряжения должна быть отправлена в течение 3-4 дней после того, как фото сделано. Вам нужно добавить 5 долларов, чтобы изменить напряжение. Потому что стоимость одного изготовленного на заказ трансформатора выше, чем объем. 】

【Volume и нетто】

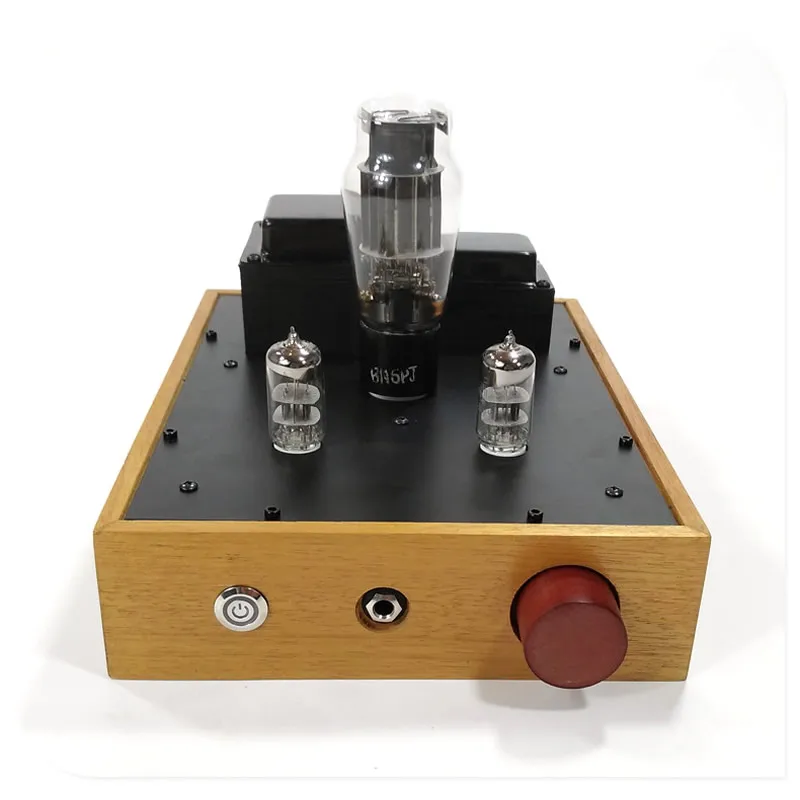

Размеры шасси Ширина: 200 мм Высота: 164 мм Глубина: 250 мм (высота при вставке 6080 трубок, глубина не включает в себя выступы RCA и ручки)

Вес: 4,1 кг

Материал шасси: Jintai Тиковое бревно шасси, панель толщиной 1,5 мм окрашенная железная пластина, нижняя пластина толщиной 1 мм пробитый трафарет под краску, эффект тепловыделения хороший.

[Характеристики звука]

Звук этой машины теплый и звук широкий (это, безусловно, лучше, чем черная трубка с 6N8P одной трубкой), гибкий, долго носить, и производительность каждой частоты идеальна! Особенно после использования импортированной трубы, высокая частота более деликатная, а низкая частота более мощная! Относительно транзисторного усилителя более человечен! Легко нажимайте любые наушники 32-600 Ом, фон тихий и не шумит!

[Описание комплектующих]

1. конфигурация электронной трубки: согласно посылка, GE5670 новая трубка, RCA6080 новая 90% новая трубка; 6N3 новая трубка в Пекине, и 6N5P новая трубка в шугуане.

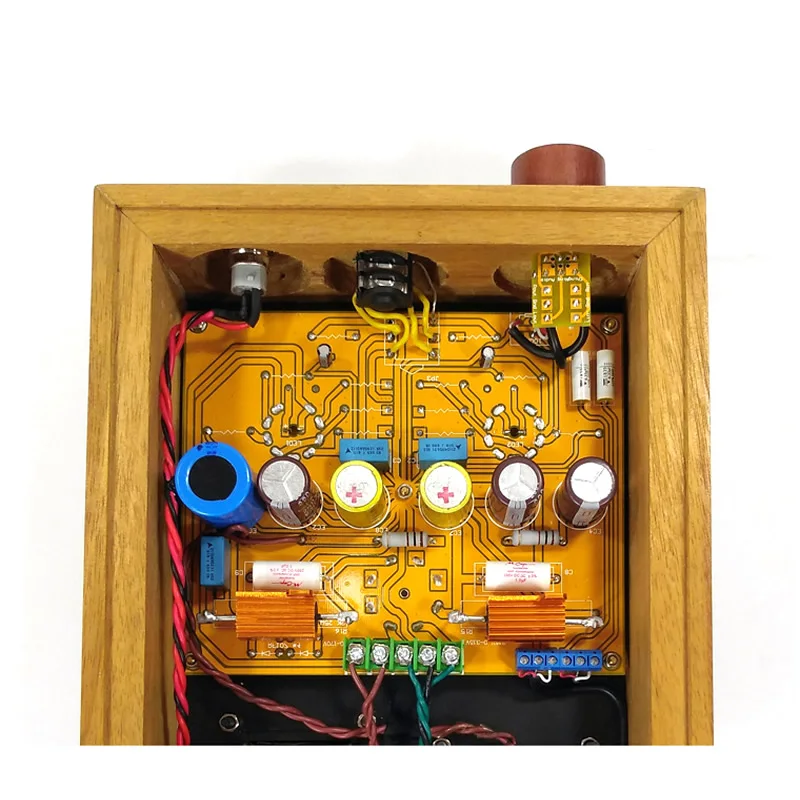

2. фильтр питания конденсатор импортируется из Японии, японская химическая промышленность 220 мкФ * 3, PHILIPS 150 мкФ * 1, выходной Соединительный конденсатор Франция ALSIC 150 мкФ * 2, параллельный Германия M-CAP 1 мкФ * 2. Входной Соединительный конденсатор немецкий Vishay 0,33 мкФ.

3, гнездо наушников использует 6,35 гул сиденья, потенциометр принимает Япония ALPS A100K двойное соединение, потенциометр на картинке не сварен, и сварка может быть выбрана или не сварена, что удобно для некоторых клиентов для установки на шасси.

4, толщина 1,6 мм двухсторонняя печатная плата, толщина медной кожи 1 унций.

5, Силовая часть RF107 быстрое восстановление диода выпрямление, эффект ближе к эффекту выпрямления желчи, машина оснащена 5 H Большой чувствительностью дросселя (нет. i572410), эффект выпрямления лучше, фон более тихий.

6. Силовой трансформатор-это 70 Вт Чистый медный эмалированный провод трансформатора (№ ZL764001). Лист кремниевой стали изготовлен из отечественного черного отожженного листа H50 с низким повышением температуры.

7, сопротивление катода 6N5P использует сопротивление алюминиевой оболочки 25 Вт, другие резисторы-это Металлические пленочные резисторы с 1% точностью медных ножек. Коэффициент усиления напряжения около 5 раз. Вышеуказанные компоненты не могут быть изменены по требованиям заказчика. Клиенты, которые любят бросать, могут заменить компоненты DIY самостоятельно, но нет определенной технологии, и пайка не гарантирована.

6N3 может быть обновлен до 5670, 6N5P может быть обновлен до импорта 6080, эффект более явный, в основном богатый деталями, чистым звуком, нет ощущения внутренней трубки.

100 Гц Синусоидальная волна

【Наименование evaluation】

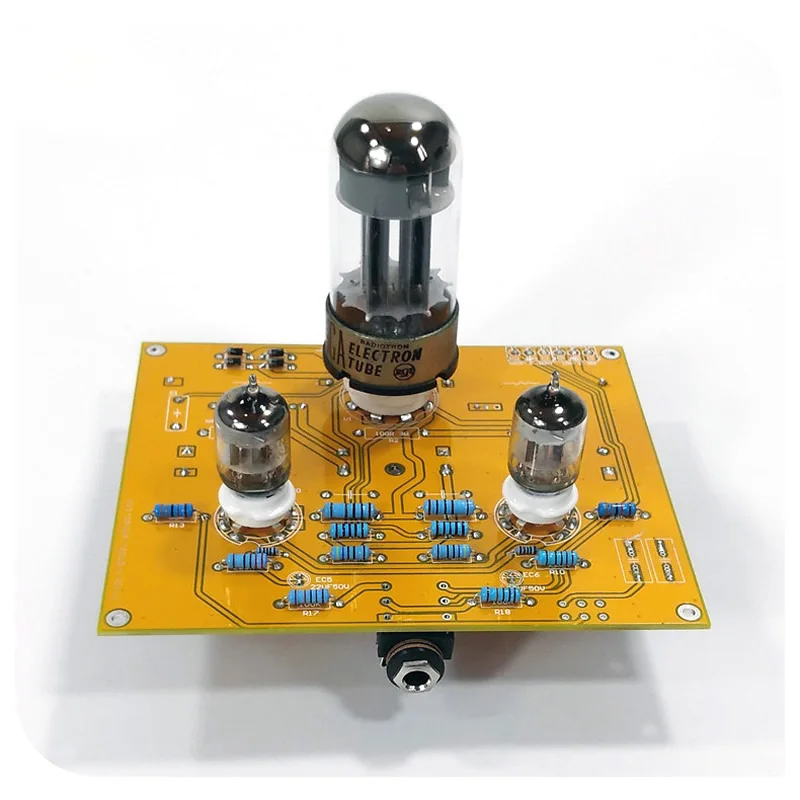

Дизайн схемы «черная коробка» очень лаконичен. Вся машина использует только 3 трубки. Входной этап и полюс усилителя состоит из 2 двойных транзисторов 6N3 (5670) для формирования схемы усилителя SRPP. Каждый 6N3 отвечает за один канал: выходной этап является катодным последователем, состоящим из двойного транзистора с низким внутренним сопротивлением 6N5P (который может быть непосредственно заменен на 6080 США) также отвечает за один канал на 1/2 6N5P, и ничего больше. Вместе с несколькими периферийными компонентами RC и компонентами питания, все цепи построены.

Самой большой особенностью этой машины является то, что нет выходного трансформатора, два обмотки переменного тока от трансформатора, один набор непосредственно поставляет ламповую нить, и другой набор выпрямлен и простой многоступенчатый RC Шаг вниз, фильтруется для подачи анода высокого напряжения трубки. Хотя Филамент все еще питается от переменного тока, этот усилитель для наушников не может услышать ни капли гула, даже если нет сигнала, громкость будет включена, и фон достаточно чистый, показывает отличное соотношение сигнал/шум. Это не так просто для электронной трубки, чтобы сделать немного общения. Эта машина может достигать такого уровня и должна быть неотделима от ее трех разумных конструкций. Во-первых, использование магнитного высококачественного тороидального трансформатора с низкой утечкой, так что утечка трансформатора к цепи для минимизации помех; во-вторых, емкость конденсатора фильтра относительно большая, и качество конденсатора хорошее, эффективная фильтрация в дополнение к пульсации переменного тока, Для машины предоставляется относительно чистый источник питания. И блок питания накаливания принимает режим 3,15-0-3,15, середина заземлена, что эффективно уменьшает шум помех; В-третьих, компонентное расположение, маршрутизация и выбор точки заземления в машине тщательно продуманы и расположены, то есть процесс сборки этой машины является отличным.

Субъективной оценки:

Наушники, что прошли черного тестирование K1000, K240DF, K501, K240S, K240M, HD600, SR60, SR80, SR325. .. все хорошо работать, 32 Ом... 600 Ом можно толкать.

Усилитель для наушников не требует выхода высокой мощности, но качество звука очень высокое, и причина налицо. Поскольку диафрагма наушников очень светильник, чувствительность намного выше, чем у обычного динамика. Беря выход уровня звукового давления 95 дБ в качестве примера, динамик обычно требует несколько ватт входной мощности, а наушнику, как правило, нужно всего несколько милливатт мощности, это всего лишь одна тысячная мощность, требуемая эхолотом Yang. Кроме того, светильник наушника с диафрагмой и близким к уху использованием позволяет легко различать, а также чувствителен к различным деталям и переменам тона.

Мы используем две или три коммерческих машины. У нас есть несколько схем, спроектированных энтузиастами в Интернете. Все они являются одноконцевыми выходными конструкциями типа А. В последнее время мы испытали новый продукт с односторонним выходом из трубки. Уникальный дизайн. Качество звука также удовлетворительное

Самолет также имеет заметную особенность: нет выходного трансформатора. Мы знаем, что электронная трубка относится к устройству, работающим в высоком напряжении и низком токе. Поэтому в большинстве ламповых усилителей мощности выходной трансформатор используется для преобразования высоковольтных и малых сигналов тока, выходящих трубкой в низковольтные и высокоточные сигналы. Чтобы соответствовать динамику, работающей под низким напряжением и высоким током. Несмотря на то, что трансформатор решает проблему преобразования напряжения и тока (или проблемы соответствия импеданса), с точки зрения улучшения коэффициента производительности, трансформатор также имеет недостатки, и частотная характеристика всей машины легко ограничена ограничением трансформатора. Хотя широкополосный трансформатор может быть изготовлен с помощью сложного процесса обмотки, например, многослойной сегментации, Стоимость увеличивается, и кроме того, фазовый сдвиг, вызванный трансформатором, является относительно большим, и трудно улучшить производительность, применяя глубокие циклические негативные отзывы. Если вы можете попробовать избавиться от машины с выходной трансформаторной трубкой, вы можете получить индекс высокой производительности транзисторной машины (высокие показатели производительности, хотя и не эквивалентны предметному прослушиванию, но это другое дело).

Тем не менее, ламповый усилитель не легко использовать otl цепь без трансформатора, как транзисторная машина, из-за проблемы соответствия импеданса, описанной выше. Чтобы сделать ламповый усилитель otl, нужно найти трубу с низким внутренним сопротивлением. Обычно этого не достаточно. Больше трубок подключено параллельно, чтобы напрямую управлять низкоимпедансной нагрузкой динамика. Для трубчатого усилителя для наушников Выходная схема трансформатора относительно проста в использовании, потому что Сопротивление наушников обычно находится в диапазоне от десятков Ом до сотни Ом, намного выше, чем динамик, И ток вождения, требуемый наушником, также он гораздо меньше, чем динамик, поэтому достаточно использовать одну трубу. Не обязательно подключать несколько трубок параллельно. Конечно, трубка усилителя с низким внутренним сопротивлением все еще нужна. Внутреннее сопротивление 6n5p выходной сцены "black box" очень низкое. Первоначально разработанный для регулируемого источника питания, 6n5p используется в качестве регулирующей трубки источника питания. Он имеет характеристики большой рассеиваемой анодной мощности (13 Вт), большого выходного тока (125 мА) и низкого внутреннего сопротивления (450 Ом). Он подходит для аудио. Выходная трубка усилителя. В результате двойной транзистор 6n4, обычно используемый В аудиотехнике, имеет рассеивающую мощность анода всего 1 Вт, максимальный ток анода 10 мА, и внутреннее сопротивление гораздо выше 6n5p, которое подходит только для использования в этапе усиления напряжения.

Выходной этап этого устройства использует 6n5p, и требуемое оптимальное сопротивление нагрузки находится в диапазоне сопротивления наушников, так что выходной трансформатор не может быть осуществлен. Часть блока питания машины проста и эффективна, две обмотки переменного тока от трансформатора, один набор непосредственно поставляет нить трубки, и другой набор выпрямлен и простой многоступенчатый rc Шаг вниз и фильтруется для подачи анода высокого напряжения трубки. Хотя Дроссельный фильтр не используется, нить все еще питается от переменного тока, но усилитель наушников не может услышать шепот луча. Даже если сигнала нет, громкость будет включена и фон достаточно чистый, показывая отличное соотношение сигнал/шум. Друзья, которые испытали diy, знают, что процесс сборки оказывает значительное воздействие на производительность всей машины, особенно индекс соотношения сигнал/шум. Иногда на положение определенного компонента или определенного соединения влияет незначительно. До конечного результата. Дизайнер «черного черепа» мне ответил, что для устранения фоновой связи он не потратил меньше усилий. Например, положение линейного входного гнезда оригинально спроектировано на задней панели в соответствии с привычкой. Однако, поскольку разъем к потенциометру громкости панели имеет такое небольшое соединение, гул ощущается, и экранированная линия не может быть удалена. Позже, после многократных испытаний, розетка была перемещена на панель и прижата к потенциометру, чтобы решить проблему. Когда дело доходит до мастерства, в дополнение к хорошей внутренней сборке процесс внешнего вида также хороший. Машина размещена в полностью алюминиевом шасси, которое уплотнено до конца, не занимая ценные настольные компьютеры. Конечно, по сравнению с современной высокотехнологичной аппаратной технологией обработки в Китае, машина все еще имеет некоторые зазоры. Корпус этого станка обработан гравировальным станком с ЧПУ. Мы сделали все возможное, чтобы достичь точных размеров.

Есть два момента в звуке «Черный череп». Первый момент на самом деле отмечен в предыдущем абзаце, то есть шум не может быть услышан. Не только нет гула, но белый шум трудно определить, и фон особенно чистый. Из-за чрезвычайно низкого уровня шума преимущества деталей наушников полностью показаны. Мы используем Sennheser hd580 grado sr80 akgk-240s три пары наушников для прослушивания, feel Почувствуйте, что детали очень богаты, звук чистый и прозрачный; во-вторых, "Черный "звук очень заметен, то есть расширение частоты двух концов, Точность тона, hi-reflection, динамический диапазон и многие другие hifi элементы обладают отличной производительностью. «Черный череп» не имеет сильного тонального изображения некоторых трубчатых машин. Это освежающий, гладкий, быстрый и сильный звук. Текстура и тон дополняют сладость. Длинные.

Принцип работы наушников очень хороший, и он имеет возможность различать детали и изменения звука. Основной индикатор соотношения сигнал/шум очень высок. Это прослушивание звука неба или шума. Научная вещь не должна быть ложной. Необходимо разработать квалифицированный продукт и дать потребителю удовлетворительный ответ. Это черный 嗓. Концепция, сильная, упорная.
