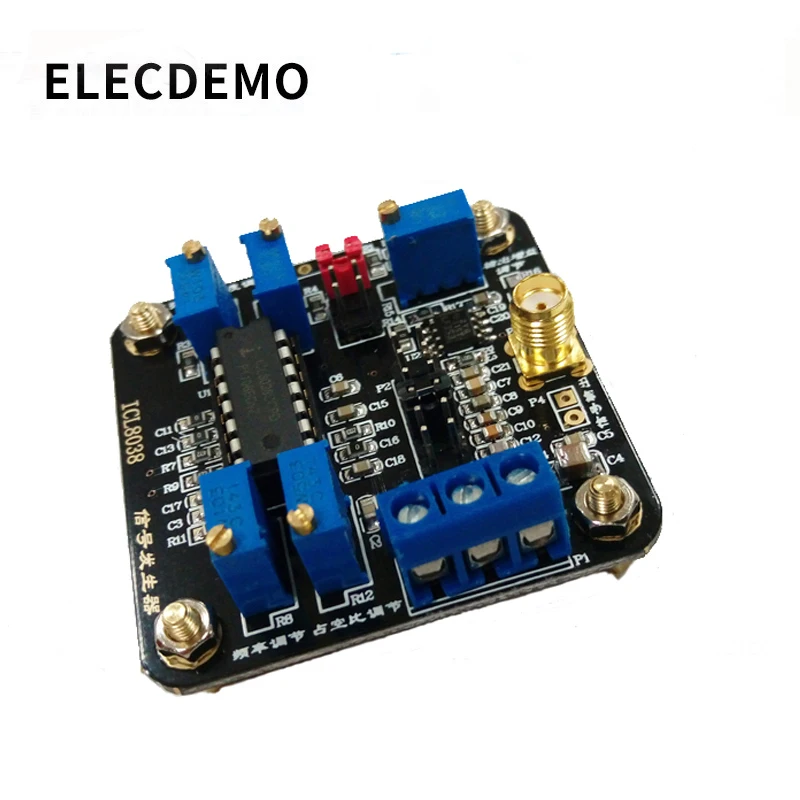

ICL8038 низкочастотный источник сигнала Генератор сигналов Модуль Синусоидальная волна треугольная волна квадратная волна генерация сигналов

Описание

Основные характеристики:

ICL8038 прецизионный функциональный генератор-монолитная интегральная микросхема, изготовленная по передовым технологиям, таким как Барьерный Диод Шоттки. Он имеет преимущества широкого диапазона напряжения, высокой стабильности, высокой точности и прост в использовании. Он может работать только с несколькими внешними компонентами, и может производить квадратные, треугольные и синусоидальные волны одновременно. На его частоту функциональной формы влияет частота функциональной волны. Внутреннее или внешнее управление напряжением может быть применено к модуляторам VCO и FSK.

Особенности:

* Максимальное выходное напряжение: в пределах источника питания (без постступенчатого операционного усилителя, выходная синусоида составляет около 0,2 * Vs, треугольная волна составляет около 0,3 * Vs, квадратная волна составляет около 1 Vs, Vs-это напряжение питания)

* Регулируемый Рабочий цикл: 2% ~ 98%

* Высокая линейность: 0.1% (выход треугольной волны)

* Низкое Искажение: 1% (выход синусосоидальной волны)

* Низкочастотный дрейф и температура: 250 ppppm/°C

* Выходное сопротивление: близкое к 0Q (выход от порта P6); 10KQ (выход от порта P3)

* Рабочая температура: 0-70 °C

* Состав чипа: ICL8038, LF353

Параметры:

* Название модуля: ICL8038 низкочастотный источник сигнала

* Правило модуля: 50 мм * 50 мм

* Модульный Источник питания: + 5 ~ 15 В (макс) (чем больше блок питания, тем больше выходной диапазон)

* Полоса пропускания модуля: 0,001 Гц ~ 300 кГц (измеренный диапазон модуля составляет 0,04 Гц ~ 350 к)

* Модуль выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна

Детали:

Он имеет низкочастотный дрейф при перепадах температуры, максимум не более 50 ppm/C; он имеет синусоидальные, треугольные и квадратные функции вывода волны; синусоидальный волновой выход имеет искаискажение менее 1%; треугольная волновая выходная мощность имеет высокую линейность 0.1%; она имеет парадигму выходного сигнала частоты 0,001 Гц ~ 1 МГц; И его рабочий цикл широкий, варьируется от 2% до 98%. Произвольная регулировка; высокий уровень выходного диапазона, от уровня ttl до 28 в; Простота в использовании, требуя немногих внешних условий.

ICL8038-это точная осциллирующая интегральная схема с несколькими выходами сигналов. Он может генерировать синусоидальную волну с низким искажением, треугольную волну, прямоугольную волну и другие импульсные сигналы от 0,001 Гц до 300 кГц путем регулировки отдельных внешних компонентов. Частота и рабочий цикл выходного сигнала также могут контролироваться тототоком или сопротивлением. Кроме того, чип используется для частотной модуляции низкочастотного сигнала, поскольку имеет входной терминал FM-сигнала.

Посылка включает в себя:

Модуль * 1

Схема PDF * 1: пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию на ваш почтовый ящик

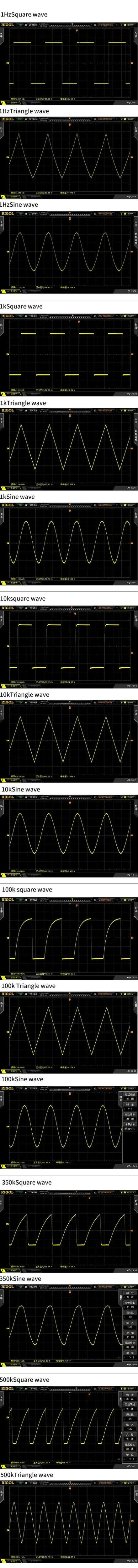

Следующая фотография является частью результатов тестирования ICL8038. Изображение только для справки.

ICL8038 низкочастотный источник сигнала Генератор сигналов Модуль Синусоидальная волна треугольная волна квадратная волна генерация сигналов
