Описание
Структура и Особенности

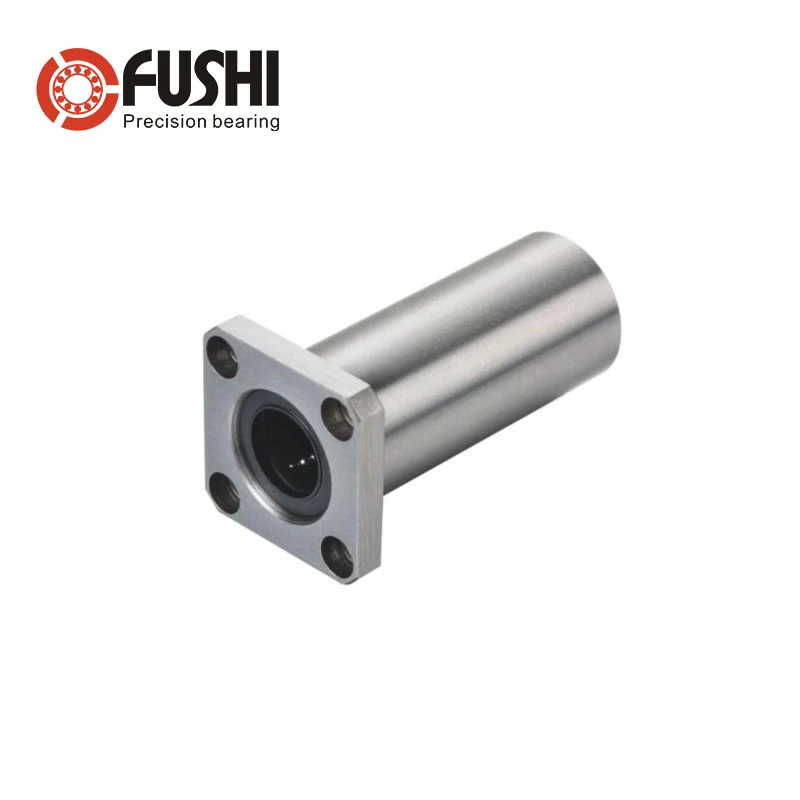

Линейная втулка Модель LM линейная система движения используемая в комбинации с цилиндрическим LM валомДля выполнения бесконечных прямых движений. Шарики в загруженной области гайки находятся в точечном контакте сLM вала. Это обеспечивает прямое движение с минимальным сопротивлением трению и обеспечивает высокую точностьИ плавное движение несмотря на малую допустимую нагрузку.
Детали
Модель: LMK06LUU
Количество шаровых строк: 4
Внутренний диаметр: 6 мм
Внешний диаметр: 12 мм
Длина: 35 мм
Динамический Cr: 33 кгс
Статический кор: 54 кгс
Класс: ABEC-5
Количество: 1 лот = 4 шт.
Модель: LMK08LUU
Количество шаровых строк: 4
Внутренний диаметр: 8 мм
Внешний диаметр: 15 мм
Длина: 45 мм
Динамический Cr: 44 кгс
Статический кор: 80 кгс
Класс: ABEC-5
Количество: 1 лот = 4 шт.
Модель: LMK10LUU
Количество шаровых строк: 4
Внутренний диаметр: 10 мм
Внешний диаметр: 19 мм
Длина: 55 мм
Динамический Cr: 60 кгс
Статический кор: 112 кгс
Класс: ABEC-5
Количество: 1 лот = 4 шт.
Модель: LMK12LUU
Количество шаровых строк: 4
Внутренний Диаметр: 12 мм
Внешний диаметр: 21 мм
Длина: 57 мм
Динамический Cr: 83 кгс
Статический кор: 160 кгс
Класс: ABEC-5
Количество: 1 лот = 2 шт.
Модель: LMK13LUU
Количество шаровых строк: 4
Внутренний диаметр: 13 мм
Внешний диаметр: 23 мм
Длина: 61 мм
Динамический Cr: 83 кгс
Статический кор: 160 кгс
Класс: ABEC-5
Количество: 1 лот = 2 шт.
Модель: LMK16LUU
Количество шаровых строк: 5
Внутренний Диаметр: 16 мм
Внешний диаметр: 28 мм
Длина: 70 мм
Динамический Cr: 126 кгс
Статический кор: 240 кгс
Класс: ABEC-5
Количество: 1 лот = 2 шт.
Применение
В гайке используется высокоуглеродистая Хромовая подшипниковая сталь, а ее наружные и внутренние поверхности заземлены послеВ настоящее время термическую обработку.
Линейная втулка используется в широком спектре применений, таких как скользящие блоки прецизионного оборудования-Ment включая OA оборудование и периферийные устройства, измерительные приборы, автоматические рекордеры и ДИГ-Итал 3D измерительные инструменты, промышленные машины, включая многошпиндельный сверлильный станок, пробиваяПресс, шлифовальный станок, Автоматический Газовый аппарат для резки, печатная машина, селектор карт и пищевая упаковка-Сушильная машина.
Взаимозаменяемость
Так как размерные допуски компонентов линейного куста стандартизированы, они вСменные. LM вал обрабатывается через цилиндрический шлифовальный, который может быть легко выполнен,И это позволяет достичь высокой точности установки зазора.
Высоко точные Стопорные пластины
Так как фиксатор, направляющий от трех до восьми рядов шариков, интегрирован в форму, он способен к ac-Направляя шары в направлении путешествия и достигая стабильной точности бега.Типы малого диаметра используют цельно формованные фиксаторы из синтетической смолы. Он уменьшает шум gen-Используется во время работы и обеспечивает превосходную смазку.
Широкий спектр типов
Доступны широкий спектр типов, таких как стандартный тип, Регулируемый Тип, открытый тип,Длинный тип и Фланцевая линейная втулка, что позволяет выбрать тип, соответствующий предполагаемому использованию.
Характеристики
- Бренд
- FUSHI
- Направляющая Ширина или Диаметр
- 6mm 8mm 10mm 12mm 13mm 16mm
- Номер модели
- LMK06LUU LMK08LUU LMK10LUU LMK12LUU LMK13LUU LMK16LUU
