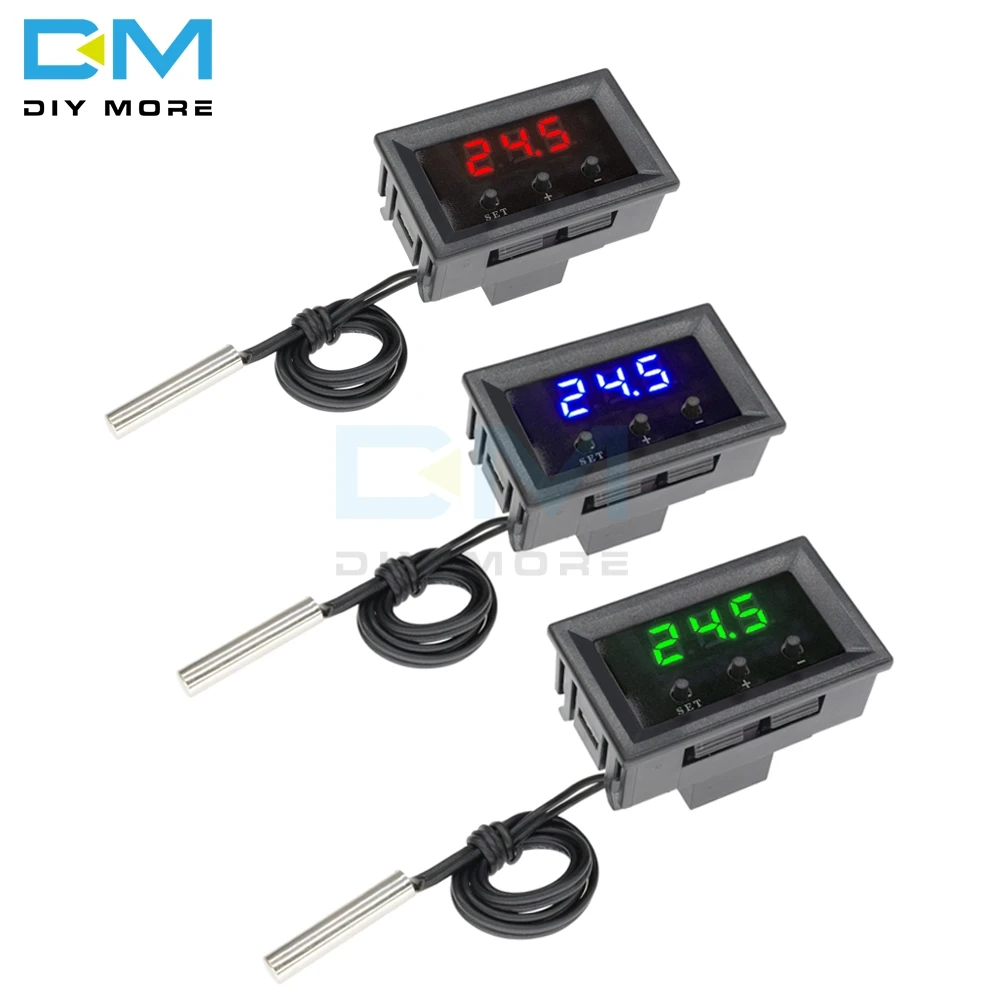

DC 12 В W1209 цифровой термостат контроль температуры контроллер термометра модуль красный синий зеленый светодиодный водонепроницаемый датчик NTC

Описание

1.Характеристики продукта
① Полный патч машины, волновая пайка, стабильная производительность, хорошая консистенция
② С оболочкой, более красивый и практичный
③ Встроенный центральный процессор чип (MCU), умнее, низкое энергопотребление
④ Автоматическое отключение памяти (MCU встроенный блок хранения EEPROM)
⑤ Точность управления 0,1 градусов цельсия
⑥ Провал 0,1, может управлять дробью (0,1-15,0)

2.Технические параметры
Диапазон регулирования температуры:-50 ~ 110 °C
Разрешение:-9,9 ~ 99,9 при 0,1 °C другой диапазон температур 1 °C
Точность измерения температуры: 0,1 °C
Точность управления: 0,1 °C
Точность гистерезиса: 0,1 °C
Частота обновления: 0,5 с
Тип дисплея: 0,28 дюйма три цифровых трубки
Входная мощность: 12 в постоянного тока
Вход измерения: NTC (10 K 0.5%) водонепроницаемый датчик длина линии 300 мм

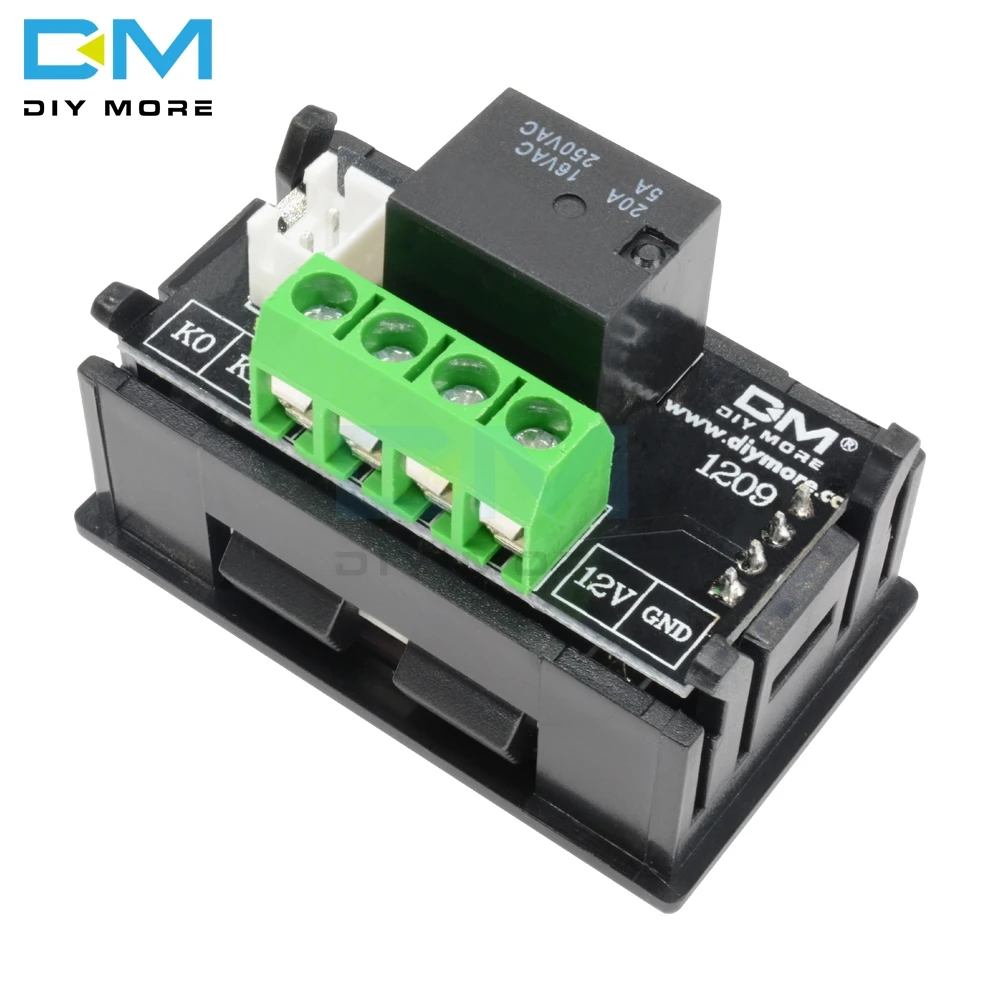

Выход: 1 релейный выход, 5A 250VAC, 20A 16VAC
Экологические требования: Влажность-10 ~ 60 °C 20%-85%
Размер: 47,5*18,5*31,5 мм
Потребляемая мощность всей машины: ток тишины: ≤10 ма ток вытягивания: ≤65 ма

3.Способ использования
Подключите блок питания и оборудование для подачи питания к термостату. В это время температура отображается. Нажмите кнопку SET, температура дисплея будет мигать, нажмите +-для установки желаемой температуры (нажмите +-для быстрого поднятия и понижения) после завершения, нажмите set для подтверждения возврата. В это время термостат автоматически производит включение/выключение реле в соответствии с настройкой!

4.Индикатор и цифровая трубка описание состояния
Световой индикатор: желтый индикатор всегда горит, указывая, что реле закрыто.
Цифровая трубка: дисплей LLL-это датчик открытой цепи, пожалуйста, следуйте инструкциям для подключения датчика; дисплей HHH находится вне диапазона измерения, термостат будет заставлять реле открыть

5.Параметр описание функции
Нажмите и удерживайте набор в течение 5 секунд для входа в основные настройки меню, нажмите +-для переключения P0. .. P6, длинное нажатие SET или 5 секунд без действия ключа, термостат автоматически подтвердит возврат.

Режим охлаждения и нагрева P0 (заводской режим охлаждения)
P1 настройка гистерезиса (заводское значение 2 ° C)
Верхний предел температуры P2 (заводское значение 110 °C)
P3 нижний предел настройки температуры (заводское значение-50 °C)
Коррекция температуры P4 (заводское значение 0 °c)
Время задержки P5 (заводское значение 0 минут)

Восстановление заводских настроек: в выключенном состоянии нажмите и удерживайте кнопки + и-, затем включите питание, цифровая трубка отображает 888, и все параметры восстановлены до заводских значений по умолчанию.

Посылка включает в себя:

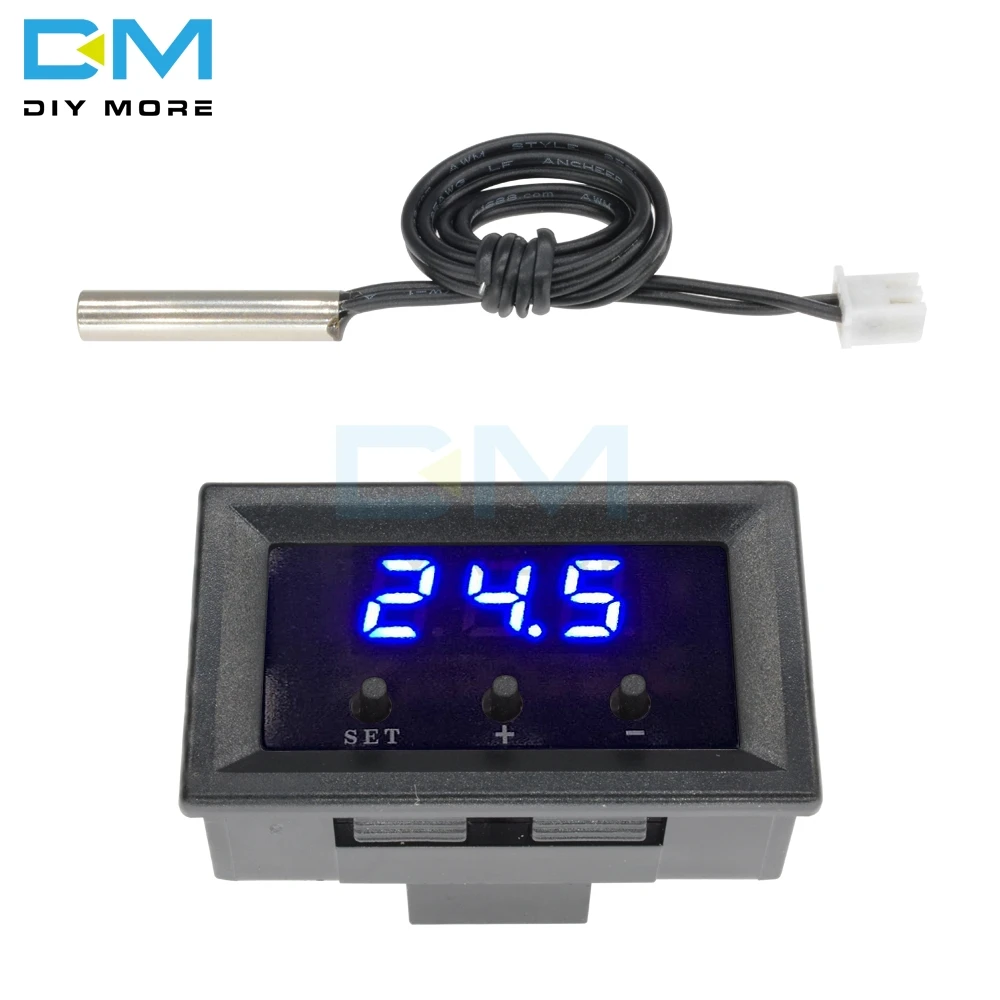

1 X w1209Цифровой термостат контроль температуры термометр контроллер сНепромокаемая обувьF NTC датчик кабель
