Описание

Модернизированный 5 ''DDCS V3.1 3/4 оси 500 кГц g-код все металлические корпуса Автономный контроллер + маховик комплекты Замена Mach3 USB контроллер с ЧПУ для маршрутизатора с ЧПУ

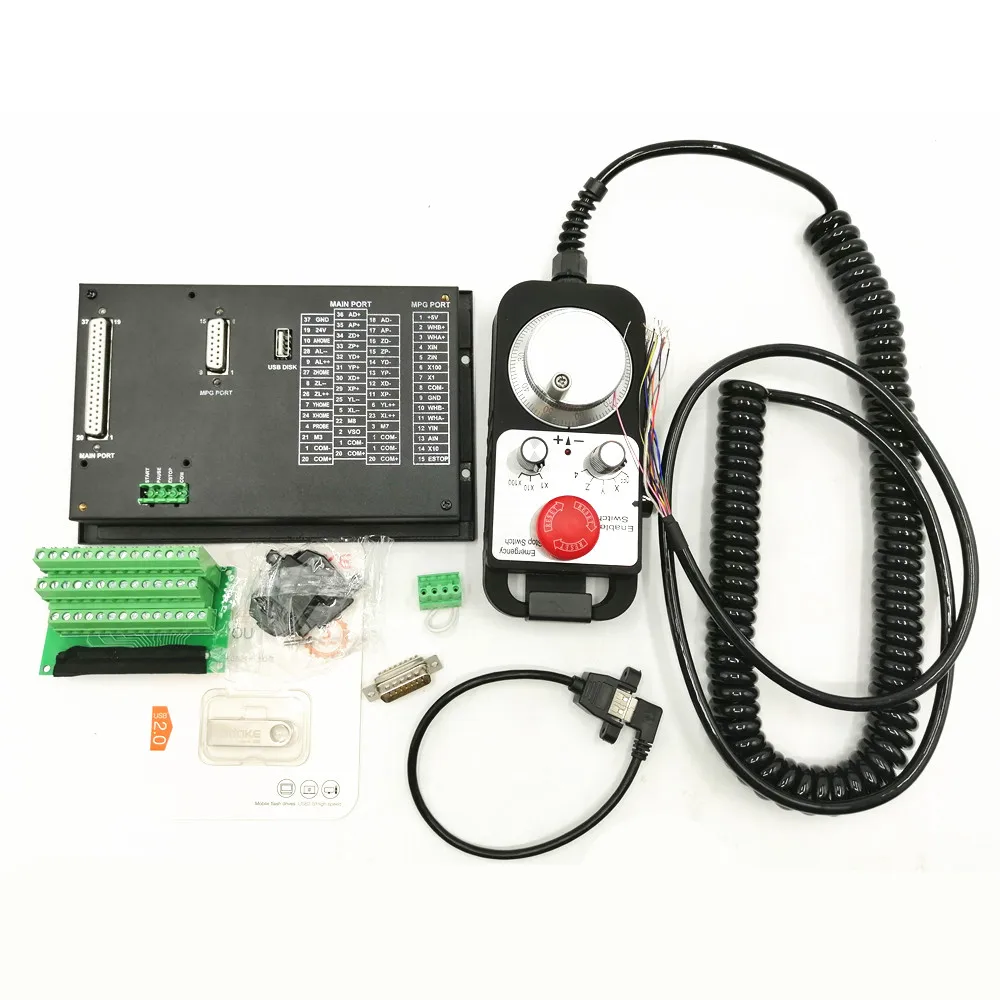

1. Отгрузочная ведомость

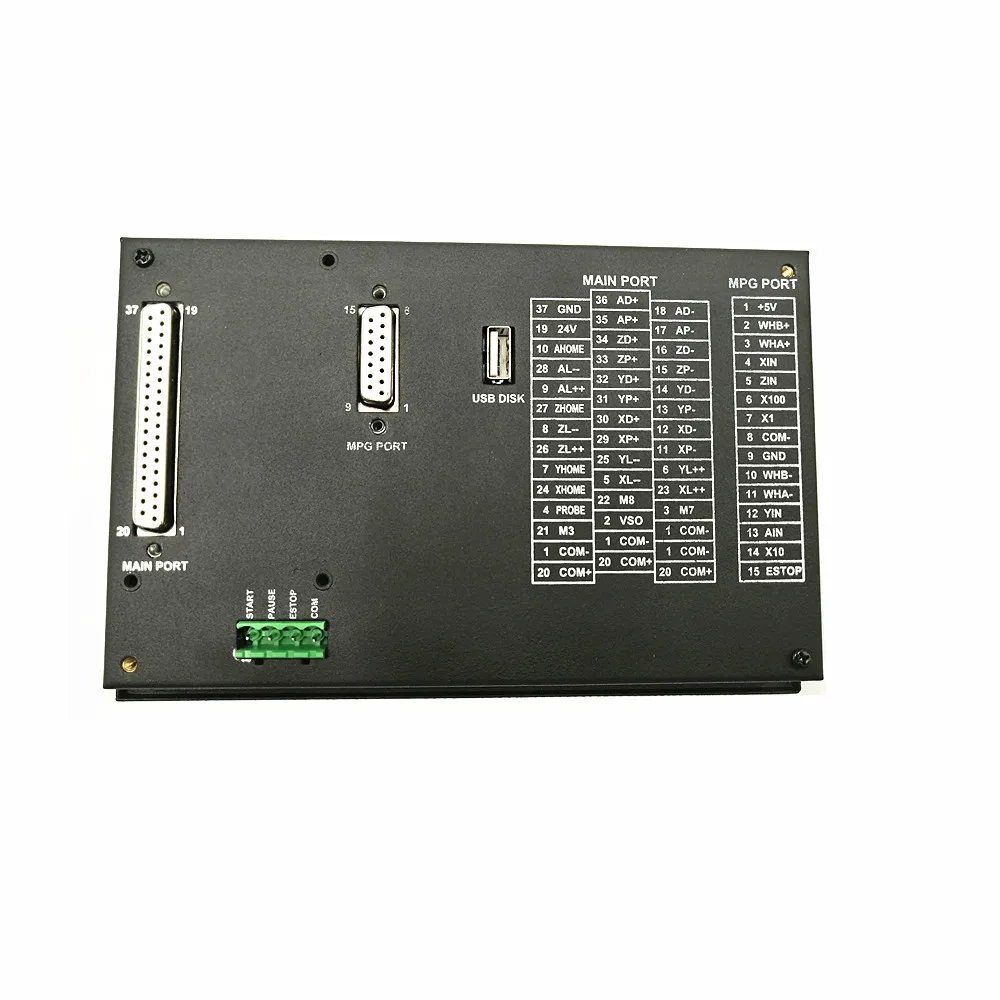

1 шт.	DDCS V3.1 ЧПУ Автономный контроллер (3/4 оси дополнительно)

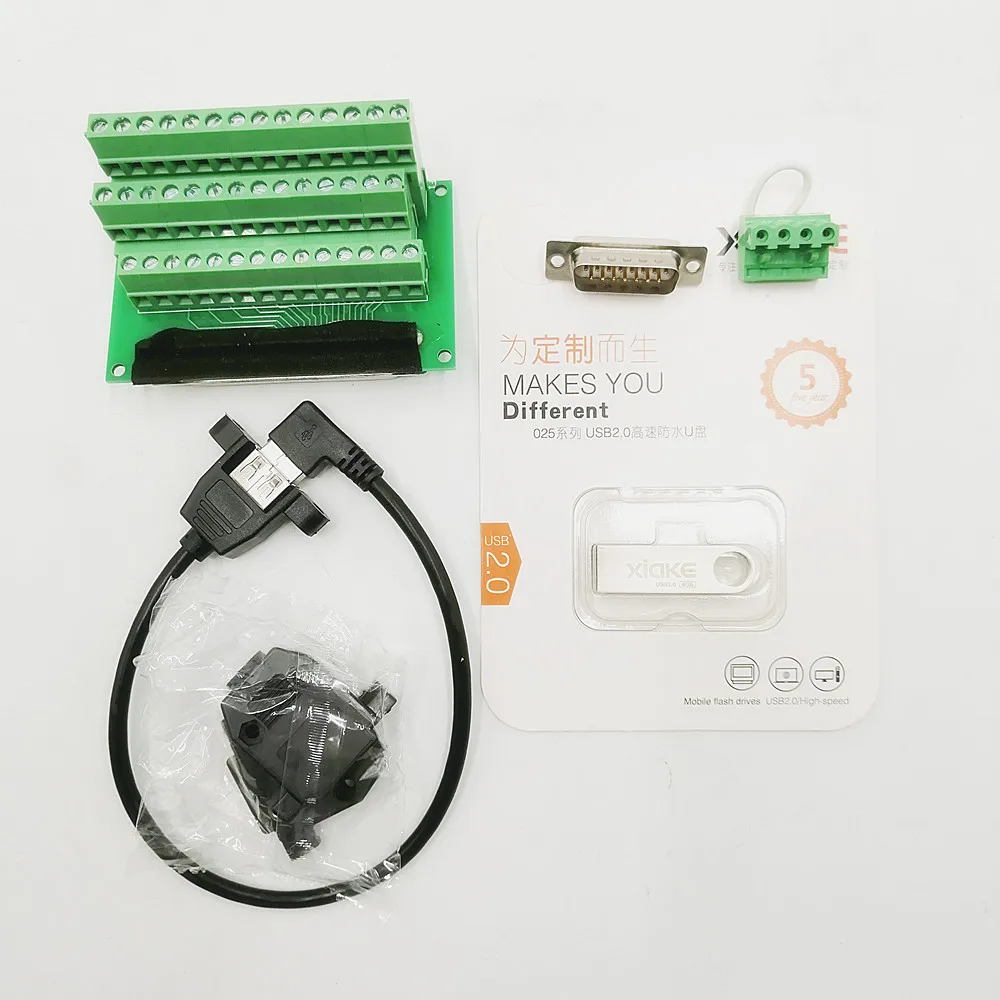

1 шт.	4 ГБUSB флэш-диск
1 шт. в упаковке	USB удлинитель + аксессуары
1 шт.	Маховик (при доставке службой EMergency кнопка)

Мы можем предоставить PDF версию руководства, если вам нужно, пожалуйста, свяжитесь с нами и оставьте свой адрес электронной почты.

2. Основные функции

Вход интерфейс	16-канальный анод изоляция сцепного устройства
Выход интерфейс	Обычные Цифровые 3 контурная анод изоляция сцепного устройства
Выход интерфейс	Порт управления шпинделем 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);
Ось нет.	Поддержка 3/4 оси шагового управления двигателем,
Одноосная система пульс	Макс 500 кГц
Основной чип управления	ARM9
Основной алгоритм чип	FPGA
Экран	5 дюймов TFT 480*272
Оперативный ключи	17
Мощность питания	24VDC вход питания, Минимальный ток 0.5A
Код G	Поддержка USB флэш-диска для ввода кода G, без ограничения размера файла G-code
Портом MPG	Поддержка общего MPG на рынке
Другое	Функция пробежки для каждой оси (непрерывная, Ступенчатая, определенная дистанция)
	Поддержка работы быстро указать рабочее положение
	Поддержка восстановления мощности. Данные автоматически сохранены
	Поддержка исходного и предельного использования одинаковых входных портов
	Контроллер поддерживает только тип NPN limited switch
	1 ГБ внутренней памяти

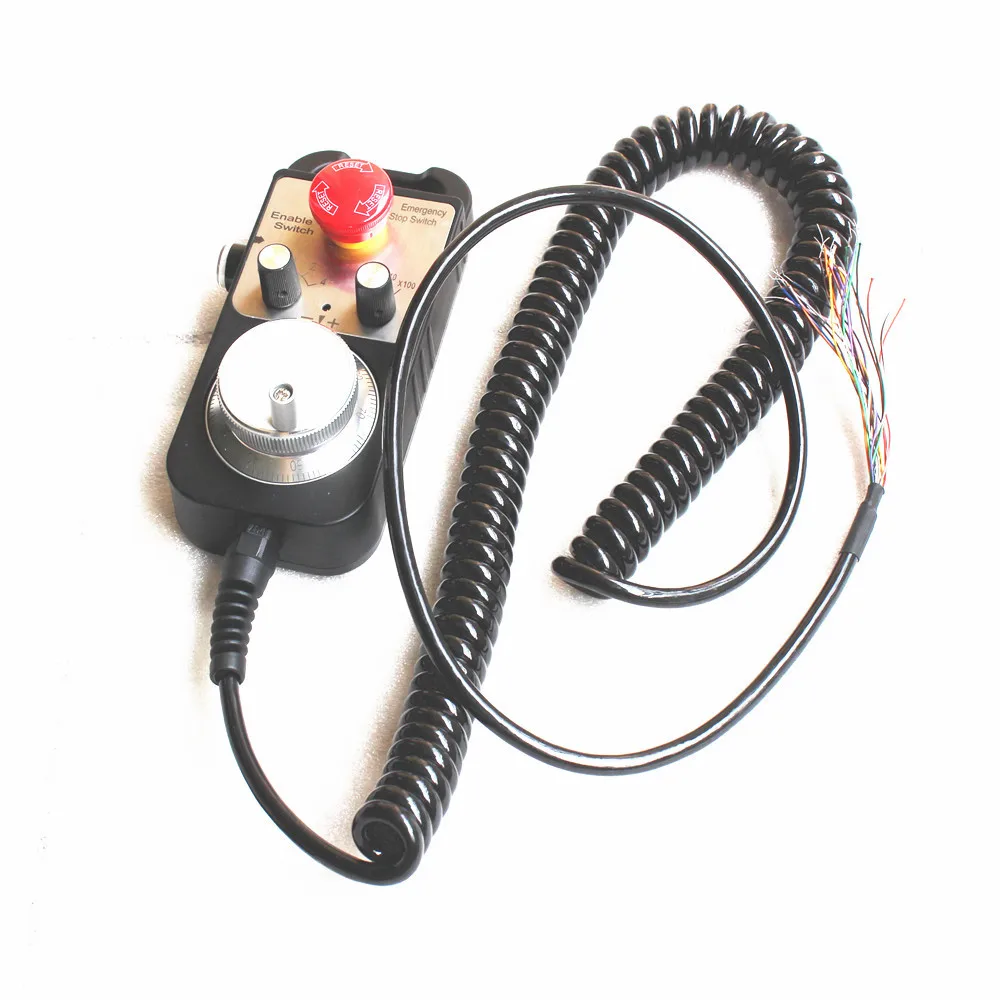

3. Штурвал задвижки

Описание продукта:

-ЧПУ 4 оси ручной контроллер MPG кулон с x1, x10, x100 выбор, вы предлагаете один полный блок MPG кулон с аварийной остановкой для 4 оси CNC машины,

Он оснащен нашим популярным обработанным MPG блоком с 4 осями и шкалой селектора, светодиодный индикатор также посылает отзывы от станка с ЧПУ для пользователя о состоянии блока.
-Вся проводка изолирована от блока MPG и обеспечивает простоту установки Схемы проводки, она подходит как для коммерческой машины, так и для замены блока управления jog или другого компьютерного контроллера.

Которые придают системе большую гибкость управления.

Особенности:
-X1, x10, x100 переключатель
-X, Y, Z, 4-й осевой переключатель
-Светодиодный индикатор
-С аварийной остановки
-Высокое качество профессионального шасси
-6 футов Выдвижной Высококачественный экранированный кабель Шнур
-Магнитный держатель основания может разместить в любом месте на стальной поверхности машины
По категориям в соответствии с требованиями 5 V +, 150mA, мощность для MPG
-Фазовый выход A,/A и B,/B;
-Ttl выход, возможность привода +-20 мА;

Проводка:

-Пользователь может подключить этот блок к системе ЧПУ с легкостью.

Линия определение цвета

Цвет	Сигнал
Красный	Vcc
Черный	GND
Зеленый	А
Белый	B
Фиолетовый	\
Фиолетового, черного цвета	B \
Цвет: желтый	X
Желтый/черный	Y
Коричневый	Z
Коричневый/черный	4
Розовый	5
Розовый/черный	6
Серый	X1
Серый/черный	X10
Orange	X100
Orange \ черный	COM
Зеленый/черный	L +
Цвет белый, черный	L-
Синий	Стоп-сигналами c
Синий/черный	Стоп-сигналами cn

4. Техническое преимущество

1	Период управления каждой позиции составляет всего 4 секунды
2	Высокая точность управления, ширину импульса можно регулировать
3	Он поддерживает общий шаговый двигатель и серводвигатель
4	Конструкция ARM + FPGA
5	Рука может закончить часть интерфейса человека-компьютера и анализа кода
6	FPGA может завершить часть основного алгоритма и управлять импульсом генерации
7	Общая Автономная операция может быть завершена только17 клавиш
8	Он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с G кодом набора
9	Порт контроллера расширяемый (8 вход/12 релейный выход)
10	Не нужен специальный компьютер для гравировальной машины

5. Применение поля

Рельефная пластина, форма для подошвы, пресс-форма для кнопок, форма для молнии, форма для персонажа и узора, пресс-форма, стеклянная форма, дверная пластина, уплотнение.
