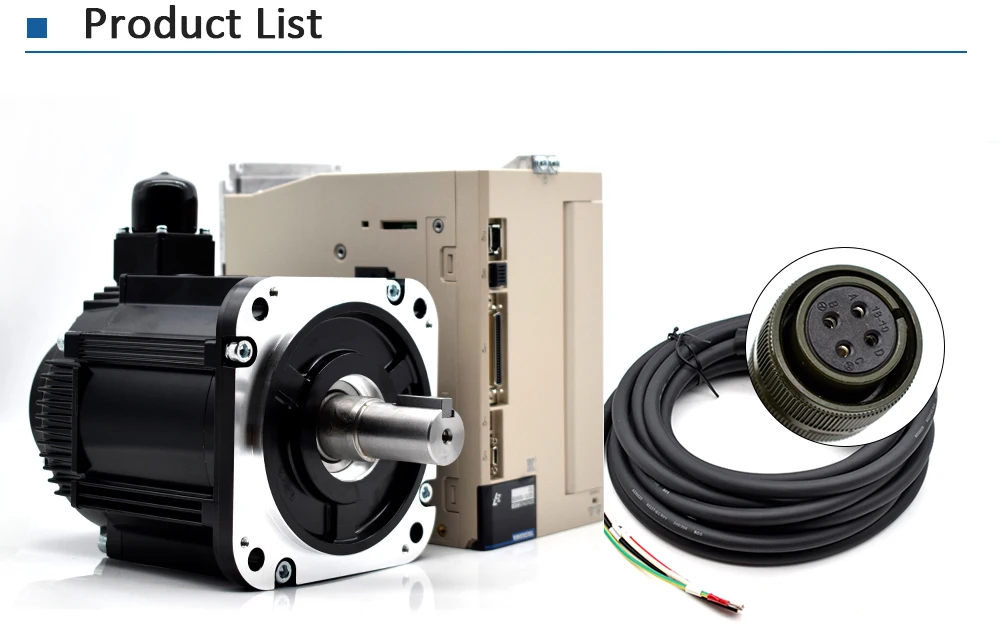

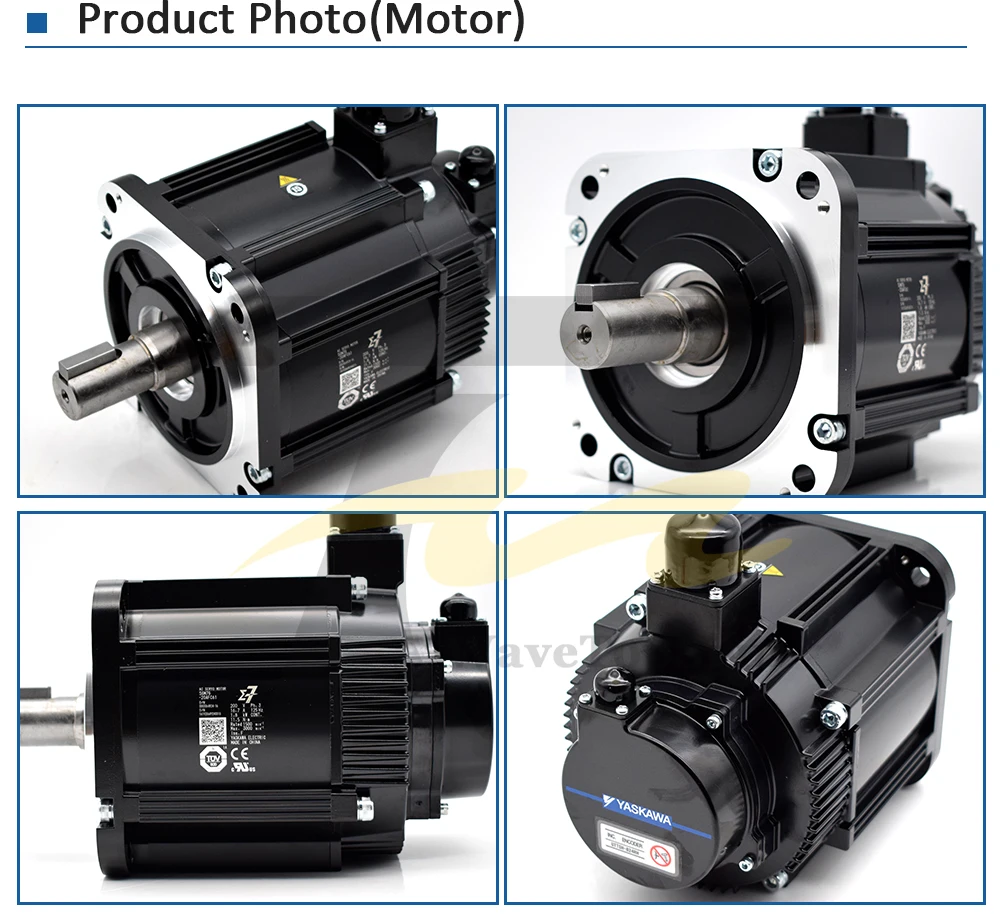

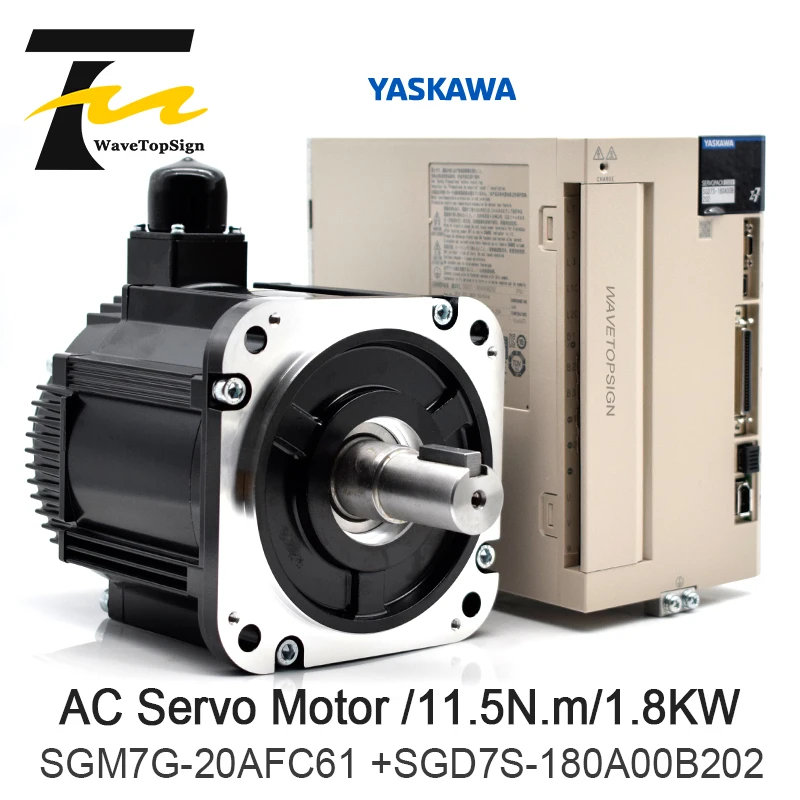

Yaskawa Серводвигатель SGM7G-20AFC61+ SGD7S-180A00B202 скорость драйвера 1500 об/мин крутящий момент Н. М напряжение AC200V

Механизм серводвигателя переменного тока

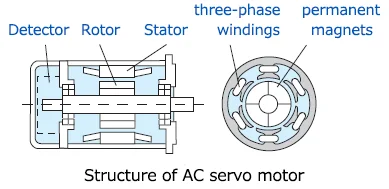

Серводвигатель переменного тока имеет структуру, которая держит трехфазные обмотки в статоре, постоянные магниты в Роторе и детектор угла на противоположной стороне шкива вала. Этот детектор играет важную роль в серводвигателе переменного тока. Как синхронный двигатель, необходимо, чтобы обычный привод серводвигателя переменного тока точно знать магнитные полюсы, создаваемые постоянными магнитами в Роторе. Детектор считывает информацию о магнитных полюсах и передает ее на сторону контроллера усилителя. При этом электрический ток протекает через трехфазные обмотки правильно, и двигатель генерирует крутящий момент, как указано.

Кроме того, детектор предоставляет информацию о угле для контроля скорости вращения и угла вращения ротора. Чем более точная и детальная информация о угле, тем более точным становится контроль скорости и местоположения. Текущий Серводвигатель Yaskawarsquos (серия Sigma-7) имеет разрешение 24 бита с функциями кодировщика в качестве детектора, так что он может обнаруживать даже минутный угол шестнадцать миллионной окружности 360 градусов. Например, если вы сравните его с окружностью ок. Диаметр 6000 м, он может определить, если предметы двигаются всего 2 см.

От области автоматизации производства до широкого спектра промышленности

Существует широкий спектр применения Сервомотора переменного тока. Он стартовал в области автоматизации завода, таких как полупроводниковое и жидкокристаллическое производственное оборудование, монтажное устройство электронных компонентов, станок, текстильное оборудование, упаковочное оборудование, оборудование для производства солнечных батарей и промышленный робот, И что он расширен до медицинского оборудования, развлекательной машины и автоматической двери, установленной на платформах ж/д станций. Например, светодиодный серводвигатель переменного тока использует несколько малогабаритных и высокопроизводительных серводвигателей, так как он требует высокой производительности и точности в позиционировании. Есть ожидания на светодиодный осветительный прибор для быстрого увеличения и на серводвигателях переменного тока, которые будут применены в будущем.
