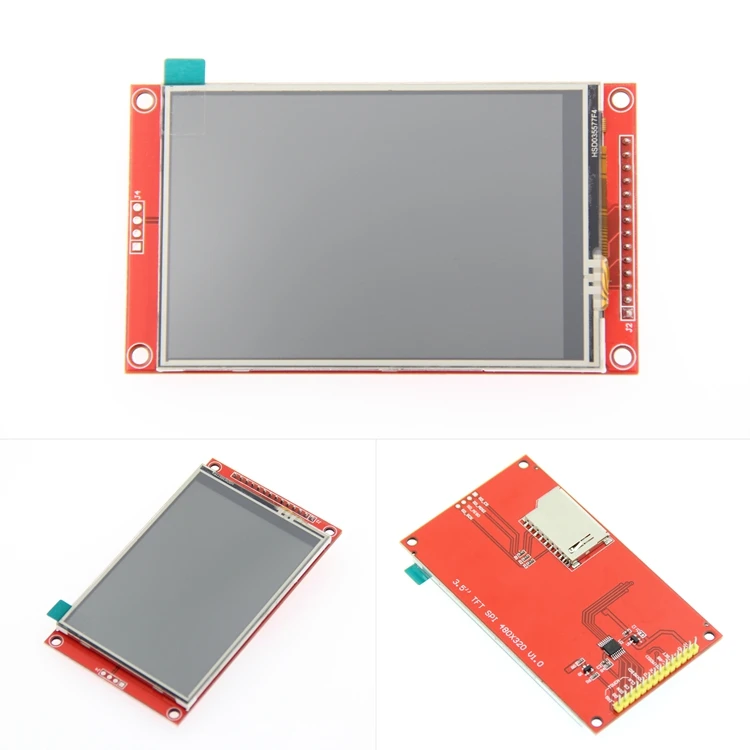

3,5 дюймовый TFT ЖК-экран с сенсорной панелью ILI9488 драйвер 320x480 SPI порт Последовательный интерфейс(9 IO) сенсорный ic XPT2046 для ard stm32

Описание

3,5 дюймовый цветной экран, поддержка 65 K цветного дисплея, дисплей насыщенных цветов Разрешение 480X320 HD, опциональная сенсорная функция С последовательной шиной SPI для подсветки дисплея можно использовать только несколько IOs Легко расширить эксперимент со слотом для sd-карты Предоставление богатой программы образцов Военные стандарты процесса, долгосрочная стабильная работа Обеспечивает базовую поддержку технологии драйвера

[Характеристики продукта]

Название	Параметр
Артикул:	С сенсорным дисплеем: MSP3520
	Не сенсорный экран: MSP3521
Размер	3,5 (дюйм)
Типы	На тонкопленочных транзисторах на тонкоплёночных транзисторах
Чип драйвера	ILI9488
Разрешение	480*320 (пикселей)
Интерфейсный модуль	4-провод SPI интерфейс
Эффективная область отображения (область аа)	48,96x73,44 (мм)
Модуль печатной платы размер	56,34x98 (мм)
VCC напряжение питающей сети	3,3 в ~ 5 в
Материнскую плату порт ввода-вывода напряжения	3,3 в (ttl)
Мощность потребления	О 90mA
Вес продукта	25g)

【Interface definition】

Серийный номер	Этикетка	Описание контакта
1	VCC	Входная мощность (3,3 в ~ 5 в)
2	GND	Мощность заземления
3	CS	ЖК-дисплей выбор чип
4	Сброс	ЖК-дисплей сброс
5	Постоянного тока	Жк-автобус команда/выбор данных
6	SDI (MOSI)	Жк-дисплей SPI вход данных шины
7	SCK	Жк-дисплей SPI сигнал для автобусных часов
8	Светодиодные лампы	Управление жк-подсветкой (освещение высокого уровня)
9	SDO (мисо)	Жк-дисплей SPI вход данных шины
10	T_CLK	Тактовый сигнал SPI с сенсорной панелью
11	T_CS	Выбор чипа шины SPI сенсорной панели
12	T_DIN	Вход данных шины SPI сенсорной панели
13	T_DO	Выход данных шины SPI с сенсорной панелью
14	T_IRQ	Сигнал IRQ прерывания сенсорной панели

【Наименование image】

[Размеры]
