1 шт. OEP30Wx2 модуль класса D цифровой усилитель мощности платы заменить TDA8932

Описание

Продукт Особенности:

Выход защита от короткого замыкания Мини-маленький размер, легко установить 30 Вт двухканальный, без теплоотвода

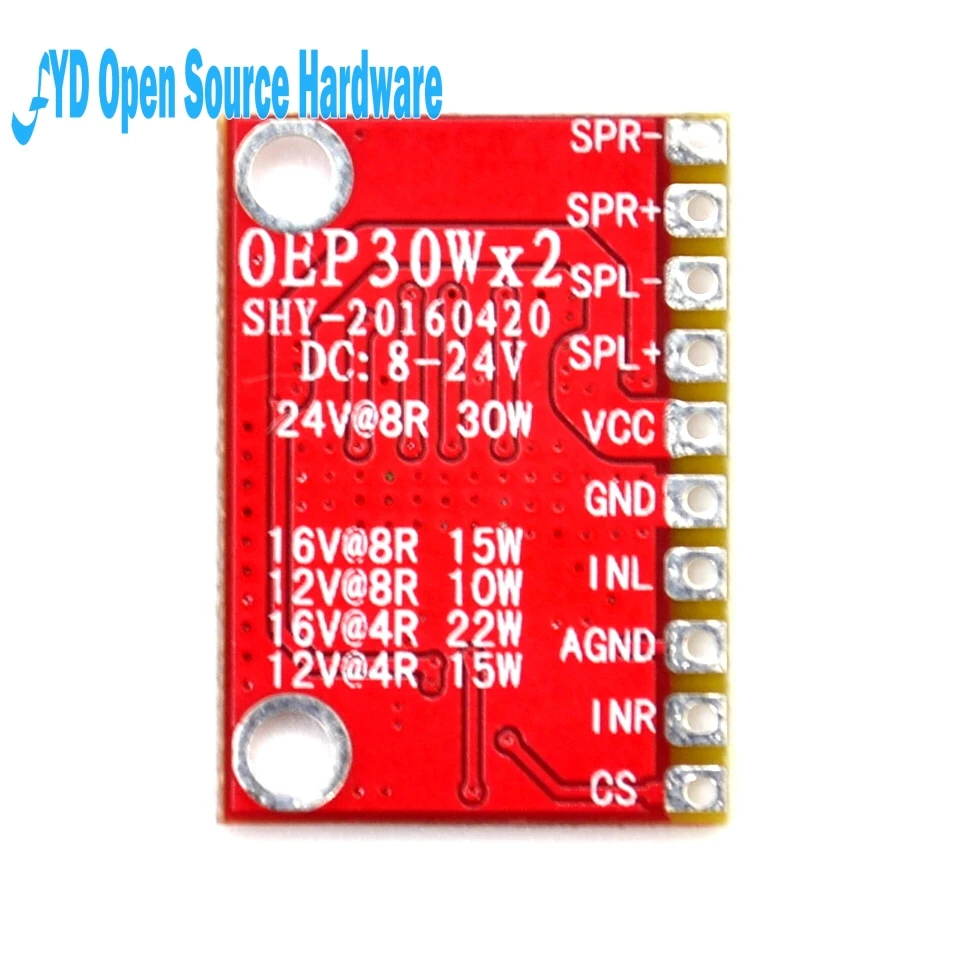

Определение типа:

1. CS: выбор чипа (плавающий или высокий, загрузочный; низкий, выключенный)

2. INR: правильный звуковой сигнал

3. AGND: вход аудио сигнала общего заземления

4. INL: левый звуковой сигнал

5. GND: электроэнергия

6. VCC: Положительная Мощность звука

7. SPL +: выход левого канала положительный, затем Рог +

8. SPL-: выход левого канала отрицательный, затем динамик-

9. SPR +: правильный выход канала положительный, затем Рог +

10. SPR-: выход правого канала отрицательный, затем динамик-

Другое:

Плата усилителя мощности, затем сигнал между двумя подушечками напряжения постоянного тока 0 В, между динамик и напряжением постоянного тока GND составляет половину напряжения питания. Используйте 4 динамиков oh, Максимальное напряжение питания не может превышать 16 В, в противном случае чип слишком сильно поврежден тепловым усилителем. Используйте 8 омные динамики, Максимальное напряжение питания не может превышать 24 В, в противном случае напряжение слишком высока в поломке чип усилителя мощности. Электропроводка громкоговорителей, насколько это возможно, с управлением звуковой линии в пределах 3 метров, линия слишком длинная нагрузка индуктивность увеличивает и производит самоиндуктивность напряжения слишком высокая поломка усилитель мощности чип, долгосрочный динамик рекомендуется учитывать диод (IN5819) для достижения самостоятельного сброса напряжения Защитите чип.

Меры предосторожности:

Усилительная плата питания, рука не может касаться компонентов платы на чипе, потому что помехи человека сигнала помех цифровой усилитель синхронизации, в результате чего повреждение чипа, а также корпус со статической мощностью в случае прямой поломки компонентов, Мы все еще хотим популяризации следующего. Напряжение питания должно быть стабильным, насколько это возможно, использование импульсного источника питания и источника питания батареи, если пульсация питания слишком велика, вы можете добавить фильтр емкости. Питание от аккумулятора без дополнительной фильтрации конденсатора. Блок питания не должен превышать рабочее напряжение платы, или сжигать чип, цифровой усилитель Специальный Jiaoqi, лучше чем аналоговый усилитель мощности, работает совершенно по-разному. 8 омные динамики в основном не нужно добавлять теплоотвод, менее 8 омные динамики, если температура чипа выше 60 градусов, потому что сразу же перестанет работать, плюс вентилятор теплоотвода, В противном случае температура сразу же сгорит чип.
