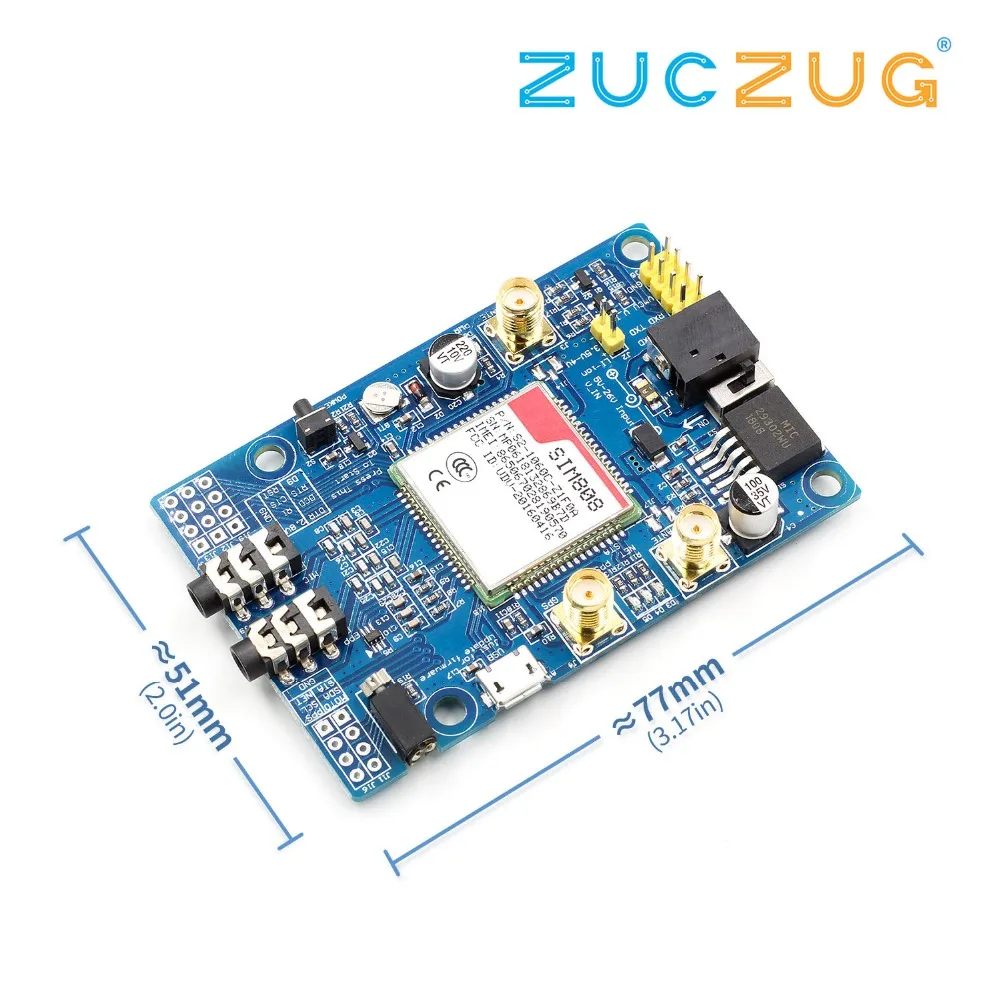

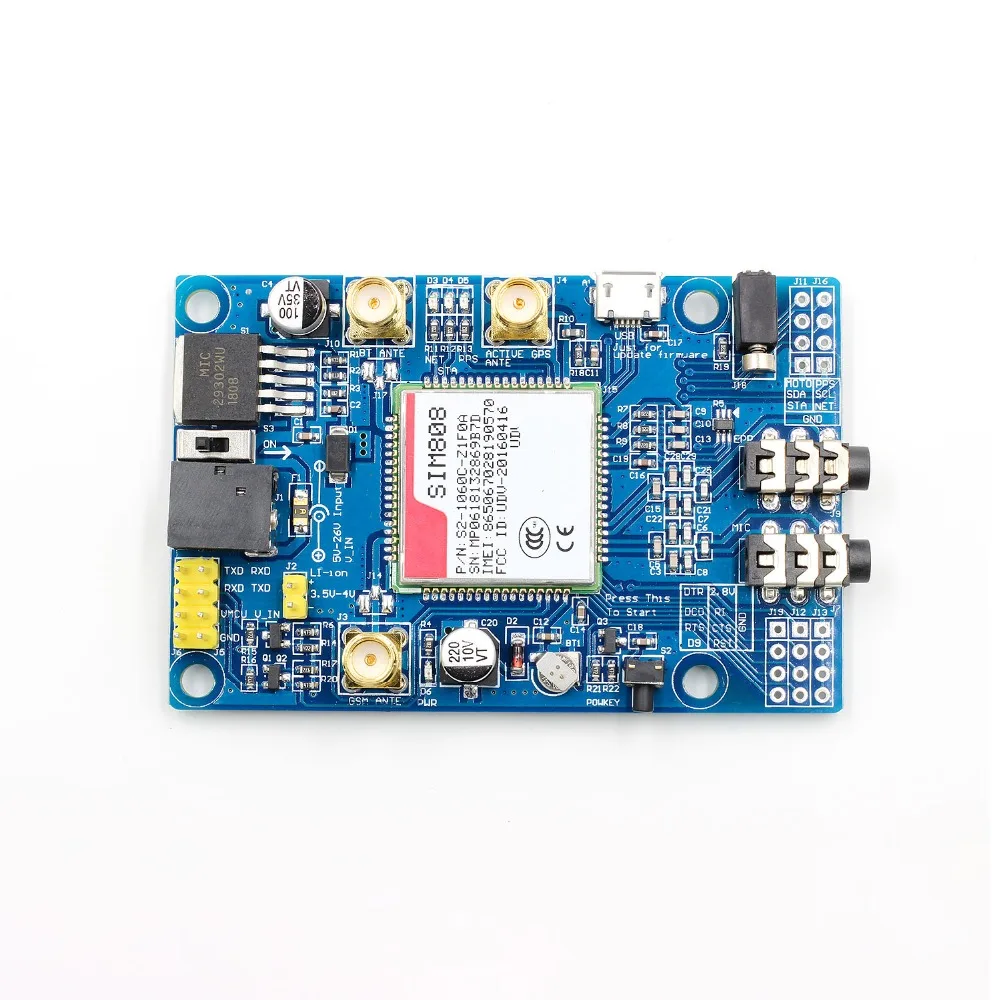

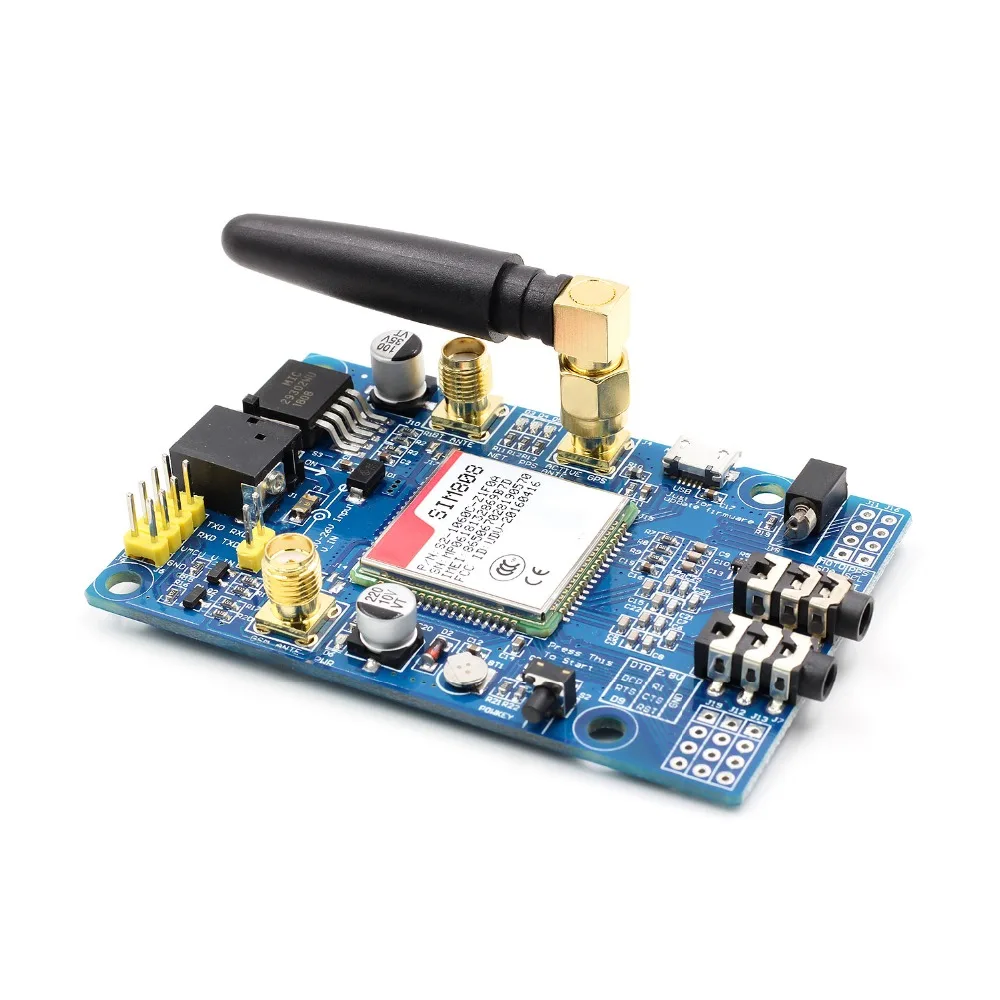

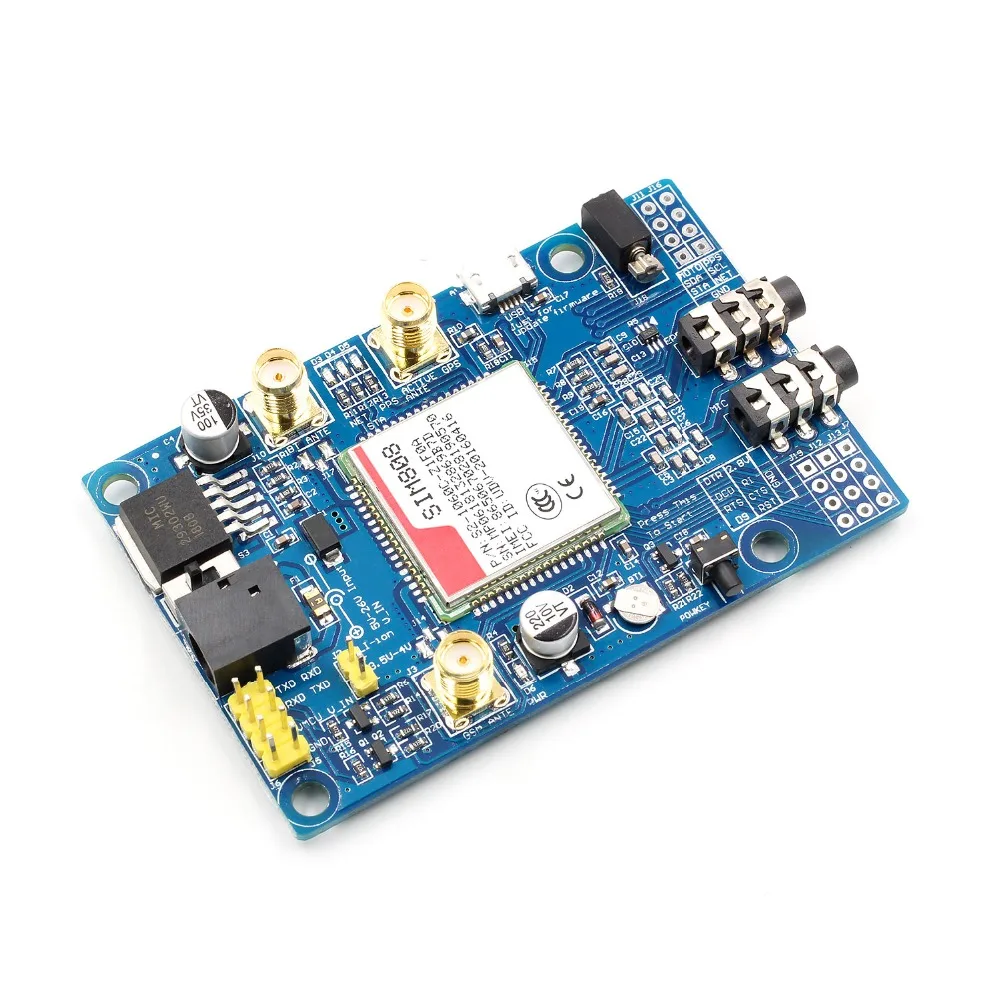

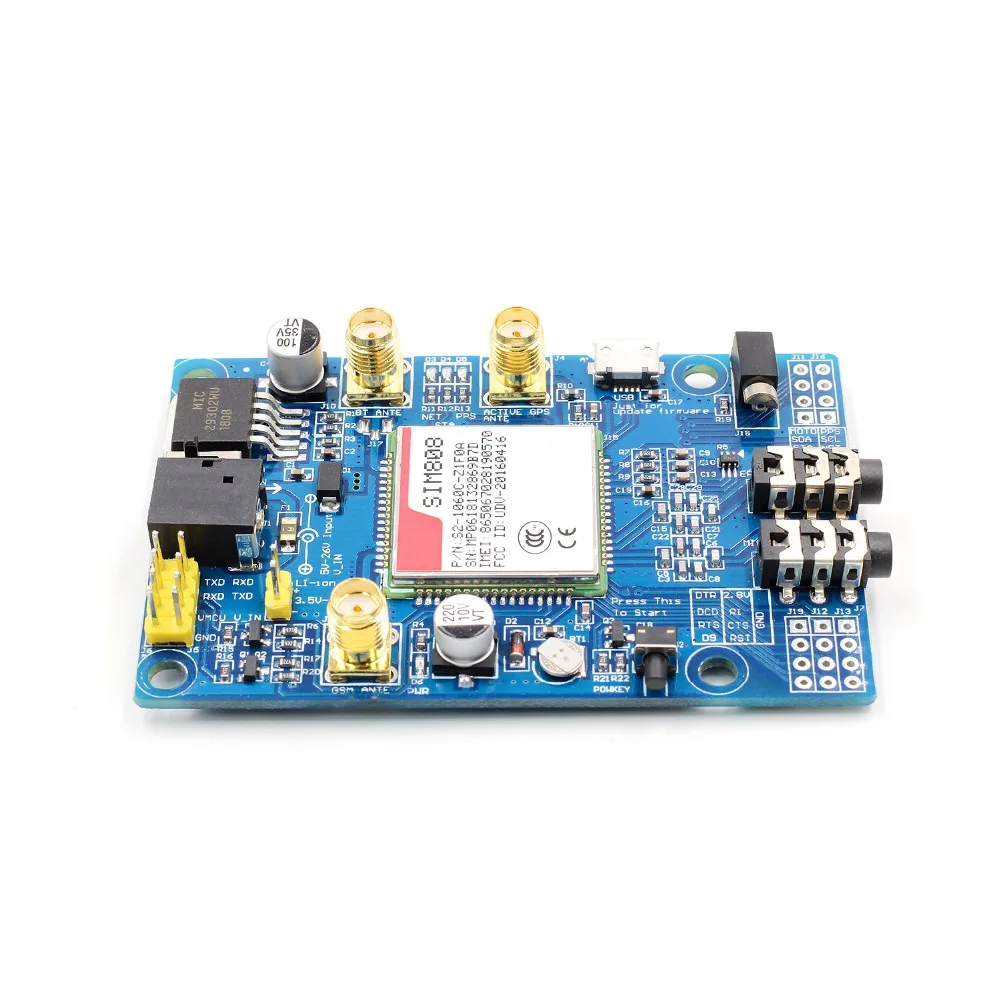

SIM808 модуль GSM/GPRS gps макетная плата SMA с gps антенной для Arduino

Описание:

1. Три входных интерфейса питания: DC044 интерфейс и V_IN и литиевый интерфейс батареи.

Обратите внимание, что диапазон DC044 и входное напряжение V_IN составляет 5-26 в, при использовании 5 в качестве питания убедитесь, что источник питания может обеспечить 2А ток. Диапазон входного напряжения литиевой батареи составляет 3,5-4,2 в.

2. Переключатель: он используется для открытия/закрытия входной источник питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя на открытое состояние (рядом с панелью внутри).

3. антенна SMA интерфейс: есть GSM антенна Интерфейс, gps антенна Интерфейс бортовой и BT антенна интерфейс.

4. кнопка запуска: когда плата включена, светодиодный (PWR) загорится. После длительного нажатия (около 2 секунд) на этой кнопке, остальные три светодиода будут светиться. И один из них начинает мигать; это означает, что SIM808 начинает работать сейчас. Когда блок питания, GSM и gps антенна и sim-карта подключены к модулю правильно, светодиодный индикатор будет мигать медленно (3 секунды de 1 секундный свет), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще.

5. последовательный интерфейс ttl: интерфейс уровня ttl. Обратите внимание, что: штифт VMCU используется для контроля высокого уровня ttl UART, чтобы понять, чтобы соответствовать между 1,25 V/3,3 V/5 V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, pin VMCU должен быть подключен DC5V. И если использовать MCU STM32, pin VMCU должен быть подключен DC3.3V. Шпильки RXD-это RXD SIM808, а шпильки TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря имеет ту же функцию DC044.

6. Интерфейс USB: Этот интерфейс используется только для обновления прошивки модуля SIM808.

Управление Описание:

1. Подготовка:

SIM808 щит

DC9V адаптер

USB-TTL модуль или другие инструменты.

Программное обеспечение для ПК

2. конфигурациями оборудования

2,1 Подключите USB-TTL к интерфейсу UART

USB-TTL SIM808

TXD RXD

RXD TXD

GND заземление

2,2 вставьте действительную sim-карту в держатель sim-карты.

2,3 Подключите gps антенну и GSM антенну к плате

Подключите адаптер питания к интерфейсу DC044

2,4 изменить переключатель

2,6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, и другие 3 светодиода будут светиться.

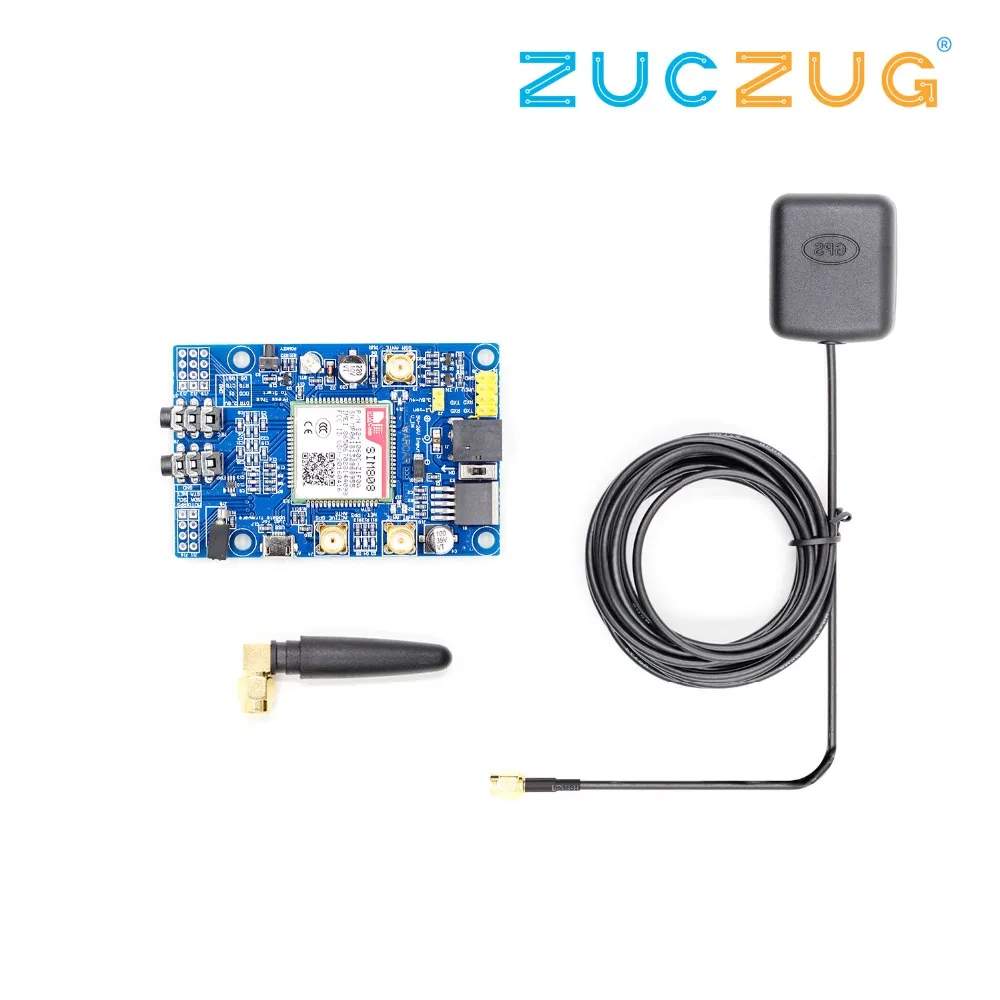

Посылка включает в себя:

1 X SIM808 ЖК-дисплея

1 х GSM антенна

1 X gps антенна
