Описание
Этот модуль имеет функцию задержки. При включении питанияПервый раз, Контакт реле будет задержан на 5-8 минут. Поскольку модуль работает долго, он будет нормальным позже,

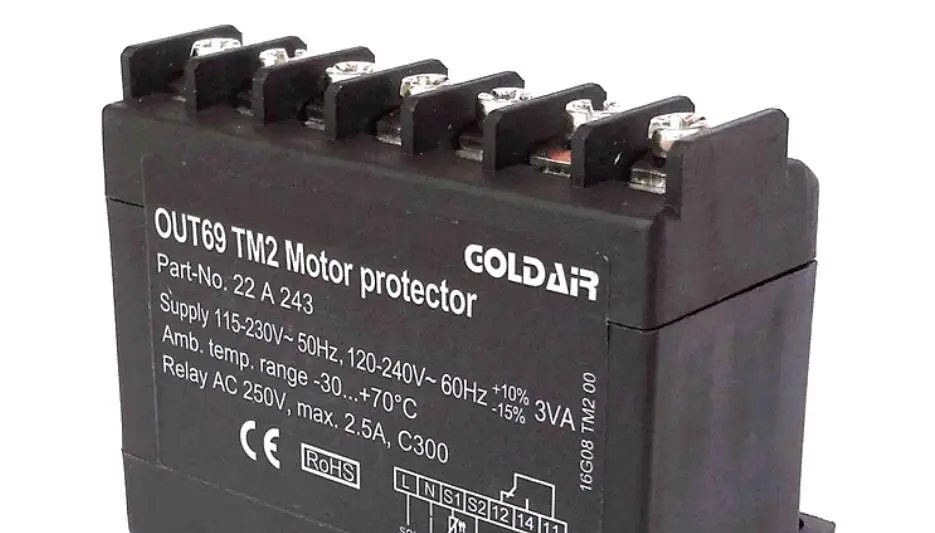

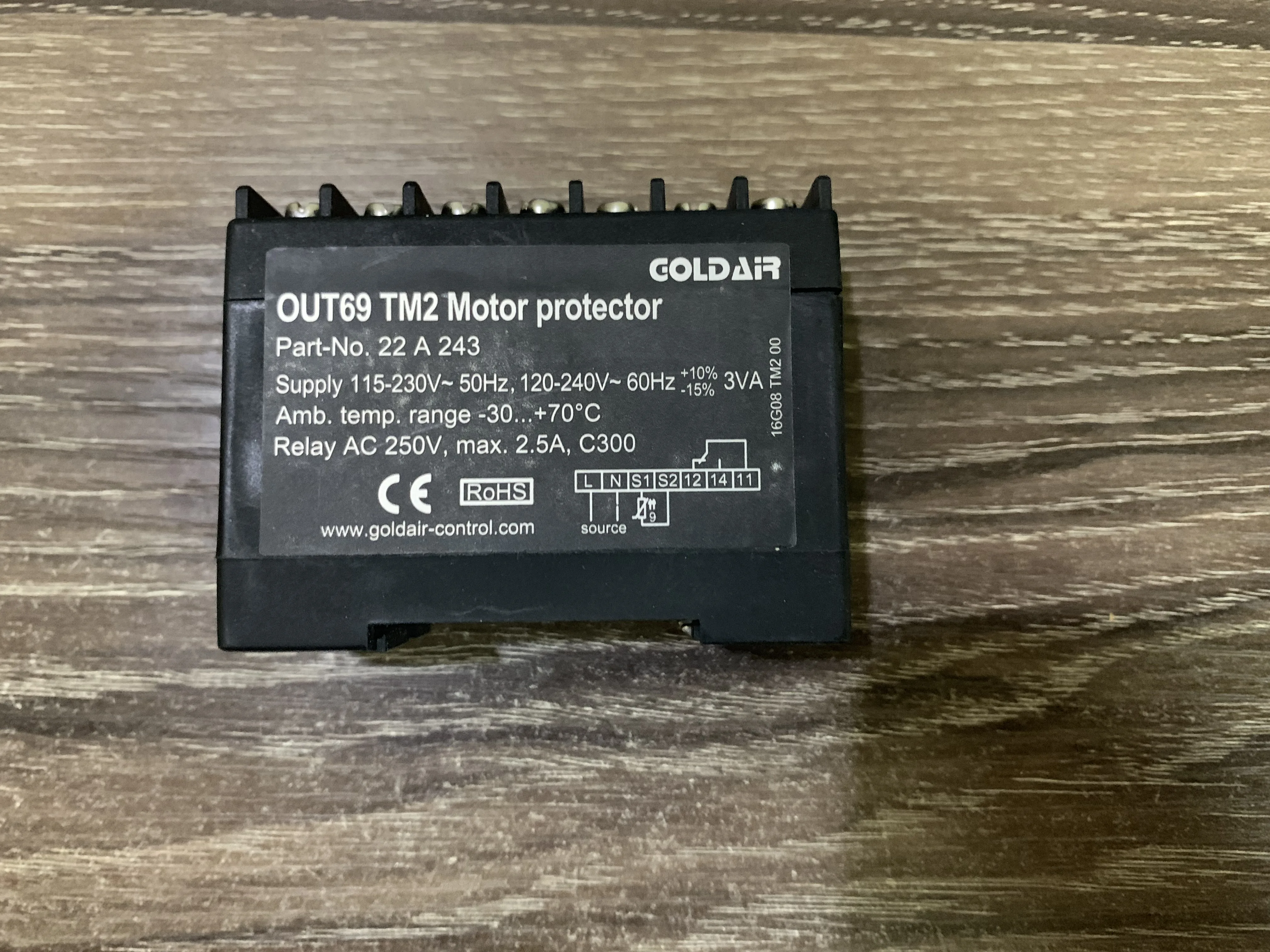

Модуль защиты двигателя серии OUT69 TM
Используется в сочетании с датчиками температуры PTC, его можно использовать в различных компрессорных двигателях, которые требуют защиты.
Может быть подключено до 9 датчиков PTC в соответствии с DIN 44081/82, и могут использоваться датчики с различной температурой отклика. Модуль защиты двигателя OUT69 TM2 может контролировать несколько протестированных зон. Если сопротивление PTC в одной или нескольких областях превышает сопротивление соответствующей реакции к высокому сопротивлению ge 4,5 k, защитное реле двигателя выпускает и закрывает. Контактор достигает цели защиты. Когда температура опускается ниже 2,75 K, начинается таймер задержки старта. Когда таймер достигает 300Splusmn30s, реле модуля защиты сбрасывается.
Примечание: после включения, протектор обнаруживает, что температура нормальная, и после задержки 300 plusmn 30 s, выходное реле может забрать.
Двойное напряжение питания: 50 ~ 60 Гц 2,0 в A
AC 220 ~ 415Vplusmn10%, AC 115 ~ 230Vplusmn10%, AC 24 ~ 48Vplusmn10%
Температура окружающей среды:-30-70 градусов C
Измерительной цепи
-Тип датчика: PTC (DIN44081/082)
-Количество датчиков: 1-9
-R25, Общая стоимость: <1,8 KOmega
-Р действие 4,5 KOmegaplusmn10 %
-R сброс 2,75 KOmega plusmn 10%
-После сброса сопротивления время задержки составляет 300 плюс 30 с, чтобы двигатель мог достаточно остыть.
-Измерительное напряжение le2.5 V (acc. to IEC 60034-1)
Выходное реле: SPDT AC250V, max.2.5A, C300
Срок службы: около 106 раз
Уровень защиты: IP20 (с верхней крышкой), IP00 (без крышки)

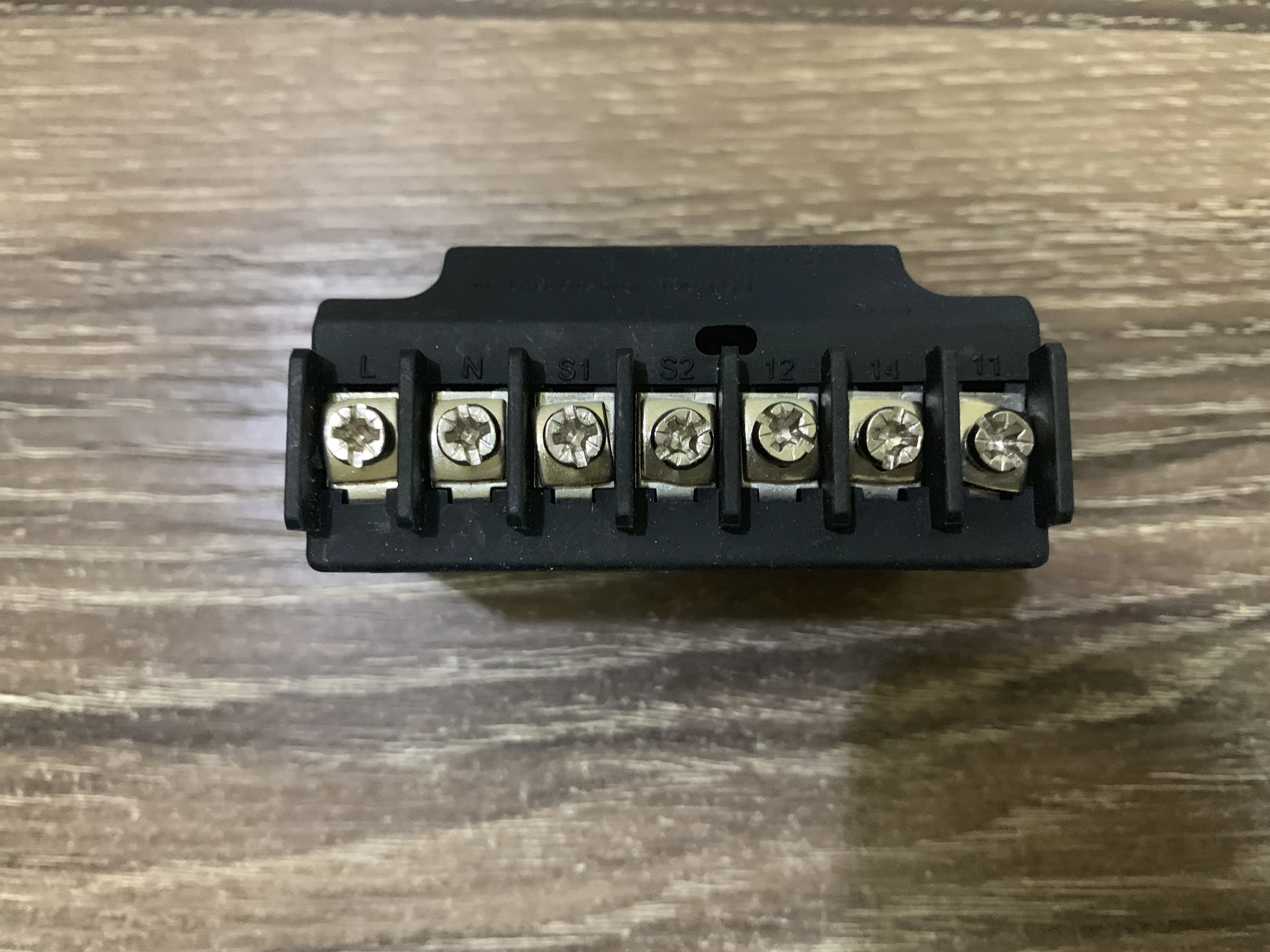

Тип подключения: Винтовые Зажимы
Материал: PA66

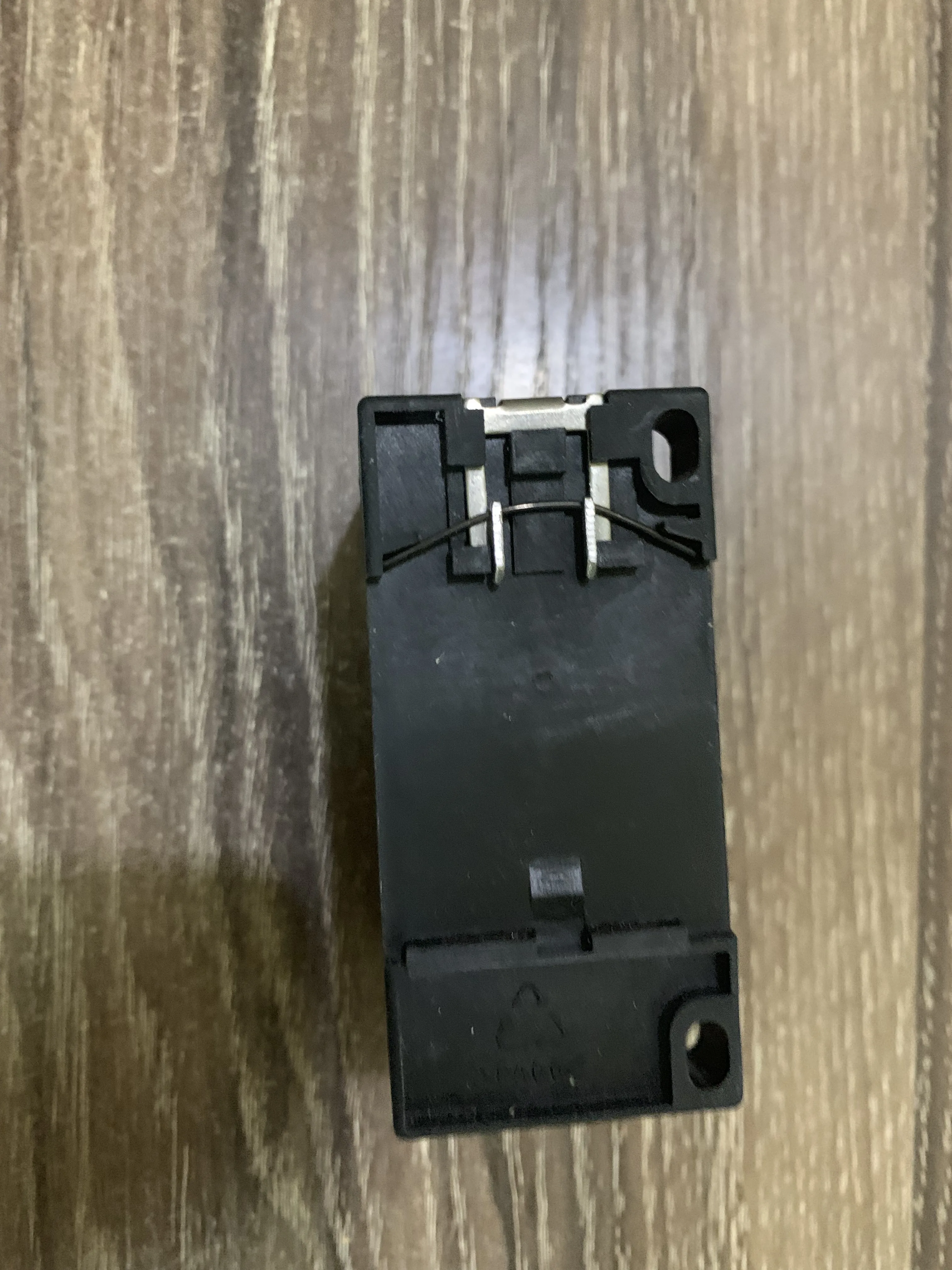

Установка: Стандартная направляющая 35 мм или непосредственно фиксированная

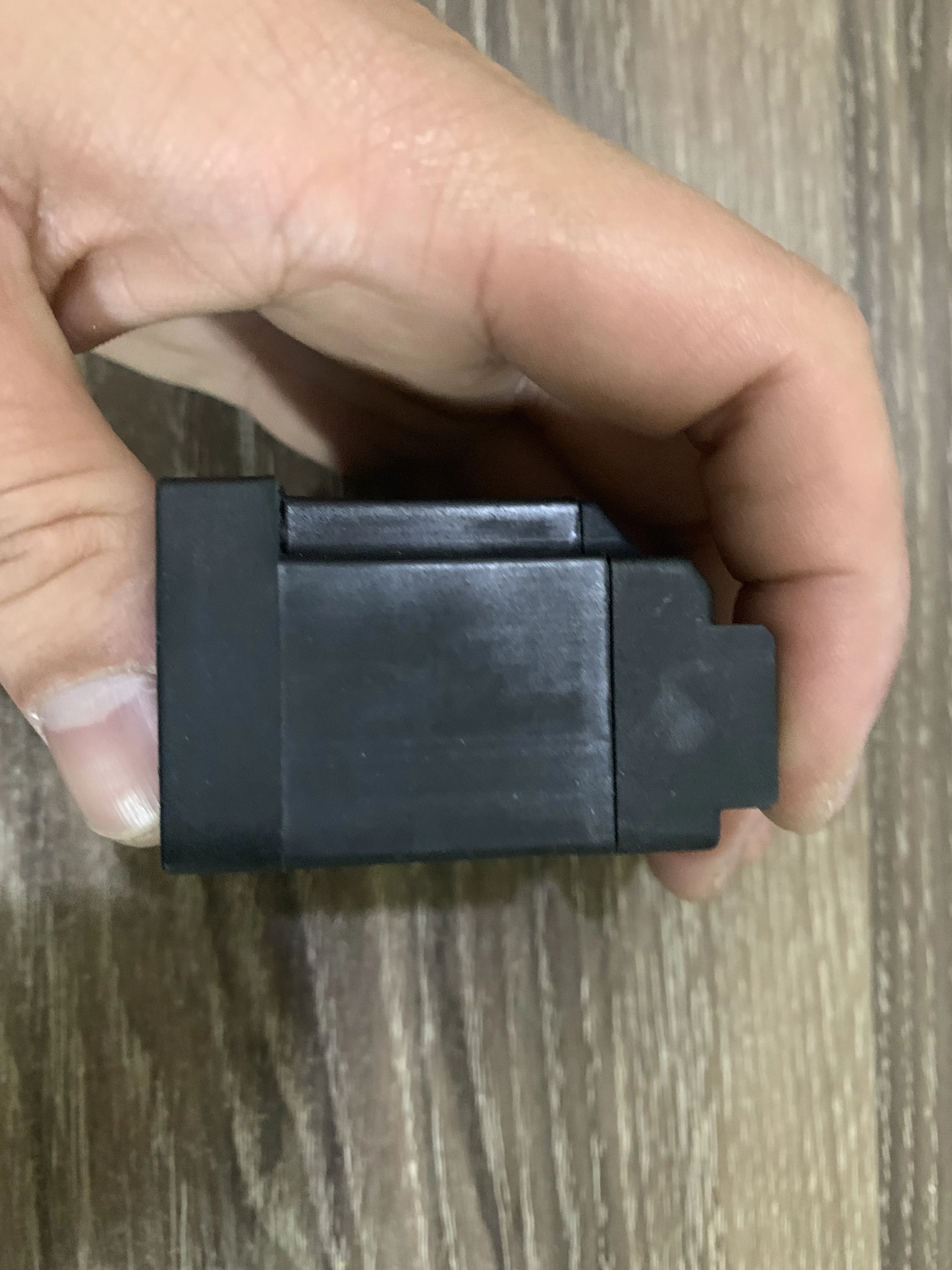

Размер: 53*33*68
Типичное применение
PTC согласно DIN44081
Датчик температуры PTC для защиты двигателя должен иметь точку перегиба при температуре реакции. Технические параметры одного PTC показаны на рисунке ниже.
Характеристики
- Применение
- Реле общего назначения
- Нагрузка на контакт
- Высокая мощность
- Основы
- Реле напряжения
- Номер модели
- OUT69TM2 OUT69TM
- Индивидуальное изготовление
- Да
- Функция защиты
- Запечатанный
- Источник питания
- Переменный ток
- Напряжение
- 220 В
