Описание
SIM7600E-H 4G/3g/2G/GSM/GPRS/GNSS шляпа поддерживает LTE CAT4 для Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +
Применимо область:
SIM7600E-HВ основном применяется в Юго-Восточной Азии, Западной Азии, Европе, Африке.
Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.
Обзор: материнская плата

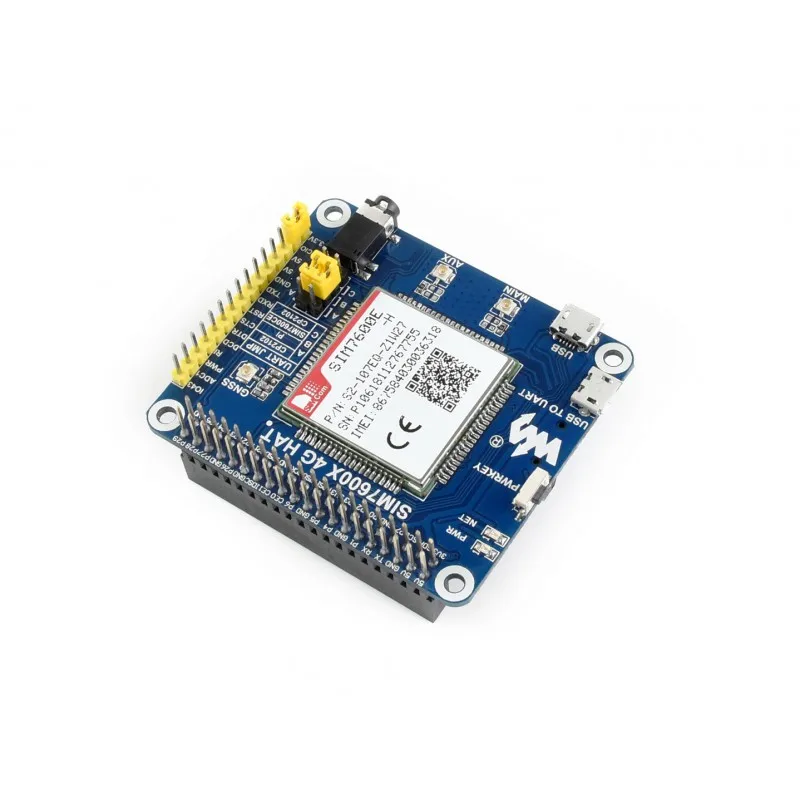

SIM7600E-H 4G HAT-это модуль связи 4G/3g/2G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей ссылке. Это довольно низкое энергопотребление.
Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете, или прикрепить его к Raspberry Pi для включения таких функций, как высокоскоростное соединение 4G, беспроводная связь, телефонный звонок, отправка SMS, глобальная позиционирование и т. Д.
Особенности:
• Подключение Raspberry Pi, Совместимость с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +
• Поддерживает dial-up, телефонный звонок, SMS, MMS, mail, TCP, UDP, DTMF, HTTP, FTP и т. Д.
• Поддержка позиционирования базовой станции gps, BeiDou, Glonass, LBS
• Встроенный usb-интерфейс, для тестирования команд, получения данных gps-позиционирования и т. Д.
• Встроенный usb-конвертер CP2102 в UART, для последовательной отладки
• Контакты управления UART для подключения к основным платам, таким как Arduino/STM32
• Слот для sim-карты, поддерживает sim-карту 1,8 в/3 в
• Слот для карт TF для хранения таких данных, как файлы, сообщения и т. Д.
• Встроенный аудиоразъем и аудио декодер для совершения телефонных звонков
• 2x светодиодный индикатор, легко контролировать состояние работы
• Встроенный преобразователь напряжения, рабочее напряжение может быть настроено на 3,3 В или 5 В через перемычку
• Baudrate: 300 бит/с ~ 4 Мбит/с (по умолчанию: 115200 бит/с)
• Автоматический баудрат: 9600bps ~ 115200bps
• Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)
• Поддержка приложения SIM: SAT Class 3, GSM 11,14 Release 99, USAT
• Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)
GNSS Технические характеристики:
Тип приемника
* 16-канальный
* C/A co
Чувствительность
* Отслеживание:-159 дБм (gps)/-158 дБм (ГЛОНАСС)/TBD (BD)
* Холодный запуск:-148 дБм
Время до первого фиксации (на открытом воздухе)
* Холодные старты: <35 с
* Горячие старты: <1 с
Точность
* Положение: <2,5 м КЭП
SMS и Аудио характеристики:
SMS
* Поддерживаемые типы: MT, MO, CB, Text, PDU
* Хранение: usim-карта и я (по умолчанию)
Функция аудио
* Поддерживает функцию подавления эха
* Поддерживает снижение уровня шума
Другое Технические характеристики:
•Питание: 5 В
•Рабочее напряжение: 5 В/3,3 В (настроено через перемычку)
•Рабочая температура:-30 °C ~ 80 °C
•Температура хранения:-45 °C ~ 90 °C
•Размер: 56,21 мм x 65,15 мм

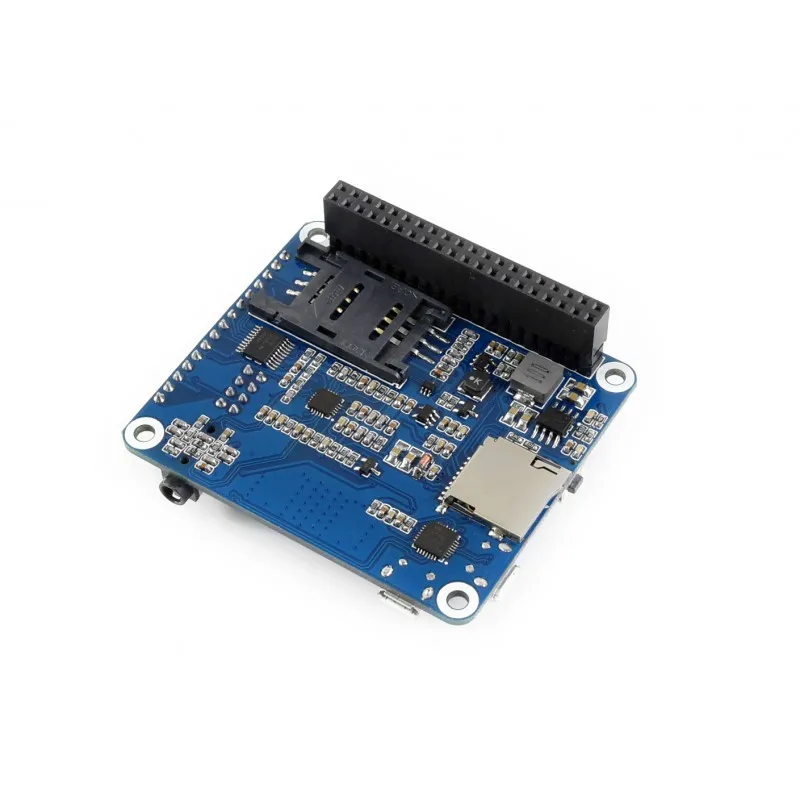

Что на плате:
SIM7600E-H
CP2102 USB конвертер UART
NAU8810 аудио декодер
TXS0108EPWR напряжение Переводчик:Преобразование 3,3 В/5 В в 1,8 в
MP2128DT микросхема
MP1482 микросхема
Raspberry Pi GPIO header:Для подключения с Raspberry Pi
SIM7600 интерфейс управления:Для подключения к основным платам, таким как Arduino/STM32
Слот для sim-карты:Поддержка sim-карты 1,8 в/3 в
Слот для карт памяти TF:Позволяет хранить файлы/SMS/...
3,5 мм разъем для наушников/микрофона
Интерфейс USB:Для тестирования команд, получения данных gps-позиционирования и т. Д.
Интерфейс USB-UART:Для последовательной отладки или входа в Raspberry Pi
Основные антенного разъема
AUX антенного разъема
ГНСС антенного разъема
Мощность переключатель
Индикатор состояния сети
Мощность индикатор
Перемычка выбора рабочего напряжения:
VCCIO-3,3 В: Установите рабочее напряжение как 3,3 В
VCCIO-5 в: установить рабочее напряжение как 5 В
UART Перемычка выбора:
A: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UAR
Размер:
Развития ресурсы:
Вики:Www.waveshare.com/wiki/SIM7600E-H_4G_HAT
Упаковочный лист:1 X SIM7600E-H 4G шляпа
1 X lte-антенна
1 х внешняя антенна gps (B)
1 разъем USB типа A для кабеля micro
1 х винты RPi (2 шт)
Характеристики
- Совместимый с
- Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
- Бренд
- UNISTORM
- Тип аксессуара
- Удлинительная доска
