Описание
Это использование STM32F405 с ICM20608 основной FPV маленький шасси вентилятор с управлением полетом, входное напряжение 2 S-6 S, BEC-5V выход поставляется с 3A током, для поддержки рынка основной PPM, SBUS, IBUS, DSM2/DSMX и так далее на машине. Интерфейс LED_STRIP, активный зуммер. Встроенное OSD функция, поддержка OSD параметров, поддержка последней DSHOT ESC.
Заводская прошивка по умолчанию: betaflight_3.2.0_OMNIBUSF4SD
Аппаратная конфигурация:

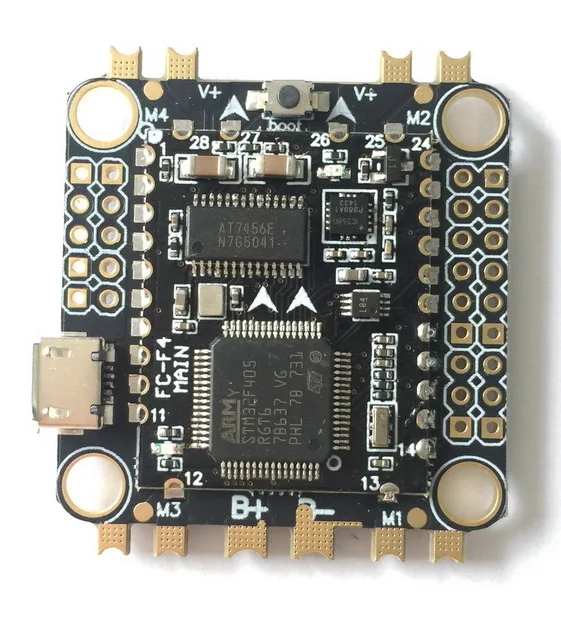

Мастер: STM32F405RGT6
Сенсор: ICM-20608
Приемник: Поддержка PPM, SBUS, IBUS, DSM2/DSMX и так далее
LED_STRIP интерфейс
Активный звуковой интерфейс
Не черный ящик
Встроенный амперметр, обнаружение тока
Серверный компьютером с экранным меню интерфейс
Поставляется с BEC 5 V 3A
Габаритные размеры 42*36 мм (включая проводное соединение длины колодки)
Расстояние между винтовыми отверстиями 30,5*30,5 мм
Диаметр 4,1 мм
Вес 9,4 грамм
Новый F4 управление полетом:
1. Использование прошивки OMNIBUSF4
2. Мастер STM32F405 GRT6 скорость обновления до 8 K.
3. PCB 3 OZ толщина меди для повышения стабильности тока и быстрого охлаждения
4. Выход BEC 5V3A
5. Открытые прокладки для легкой пайки и сбрасывания традиционной распределительной доски.
6 Совместимость со всеми рынками ESC
7. Управление полетом IMU встроенное OSD без чистки самостоятельной прошивки, поддержка BF наземной станции справки OSD
8. Встроенный гальванометр, мониторинг тока в реальном времени и другие данные
9. Вы можете использовать пульт дистанционного управления для регулировки данных OSD, таких как управление полетом PID
10. Открытые порты можно отрегулировать с карты OSD, такой как мощность, частотный диапазон, частота (поддержка функции карты, такой как Легенда о черных овечках, и Грядущая карта DYS)
11. F4 управление полетом, используя независимый четыре демпфирующего шара, может фильтровать вибрацию двигателя, так что опыт полета лучше

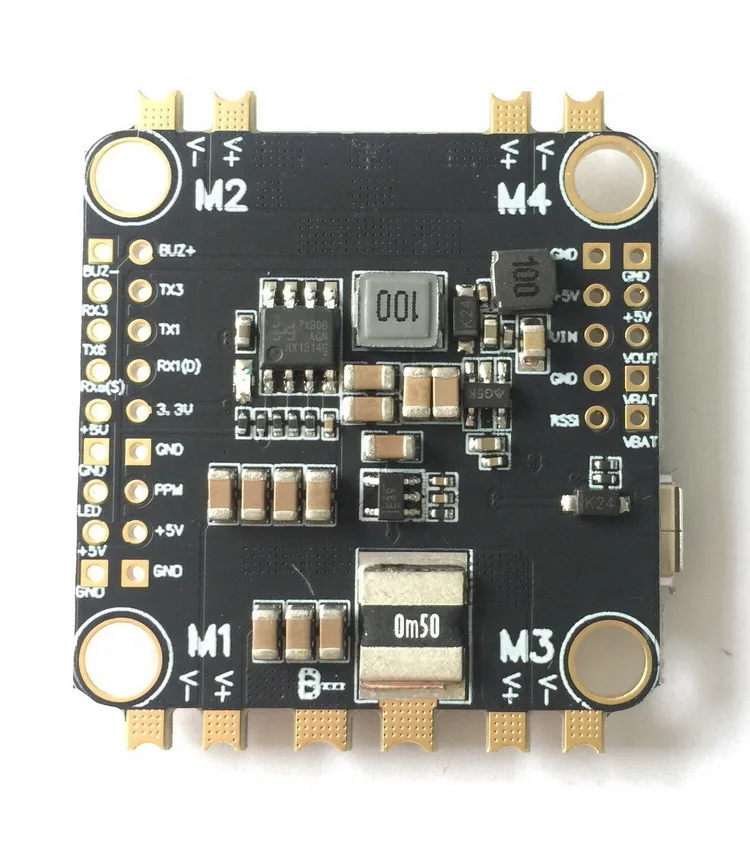

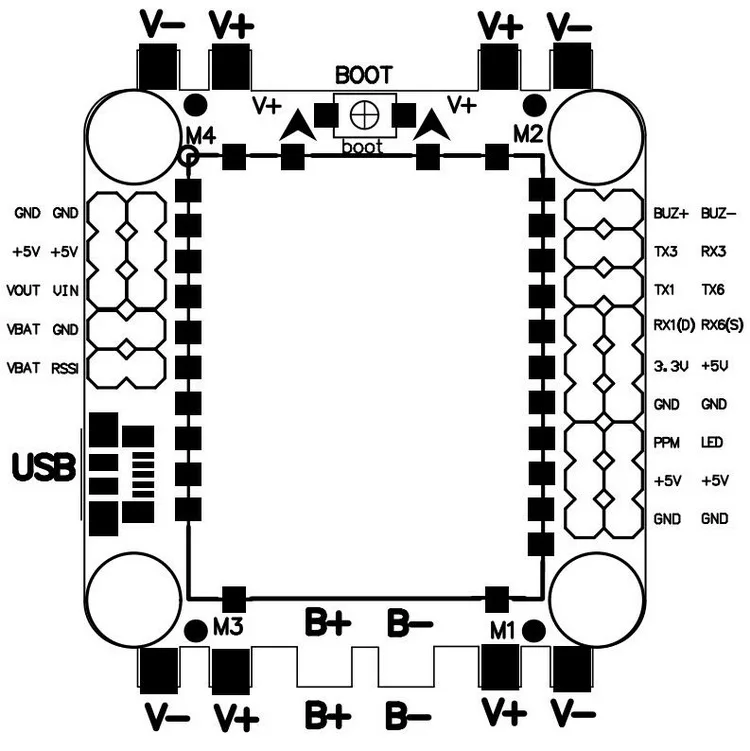

ESC M1-M4: Подключите шнур питания
V +-V-: соответствует линии питания ESC положительным и отрицательным, с '-' для Земли.
B +-B-: вход литиевой батареи
Загрузка: кнопка загрузки (используется в качестве прошивки щетки)
+ 5 В: с выходом 3A, можно подключить к изображению, ресиверу, камере.
Заземление: заземления
Выход: видео выход, затем передача изображения сигнал линии
Вин: видео вход, затем кабель сигнала камеры
Светодиодный: программируемый светодиодный сигнал
RX6 (S): подключите приемник SBUS здесь
RX1 (D): подключите приемник DSM2/DSMX/IBUS здесь
PPM: здесь приемник PPM
VBAT: Изображение широкого напряжения положительное питание (с синхронизацией напряжения батареи), где напряжение является напряжением питания
BUZ +, BUZ-: кольцо BB на линии (поддерживает только активный зуммер, отличается положительным и отрицательным)
RX3, TX3: последовательный порт URAT3
Контрольный список поставки: F4 управление полетом x 1
