Описание

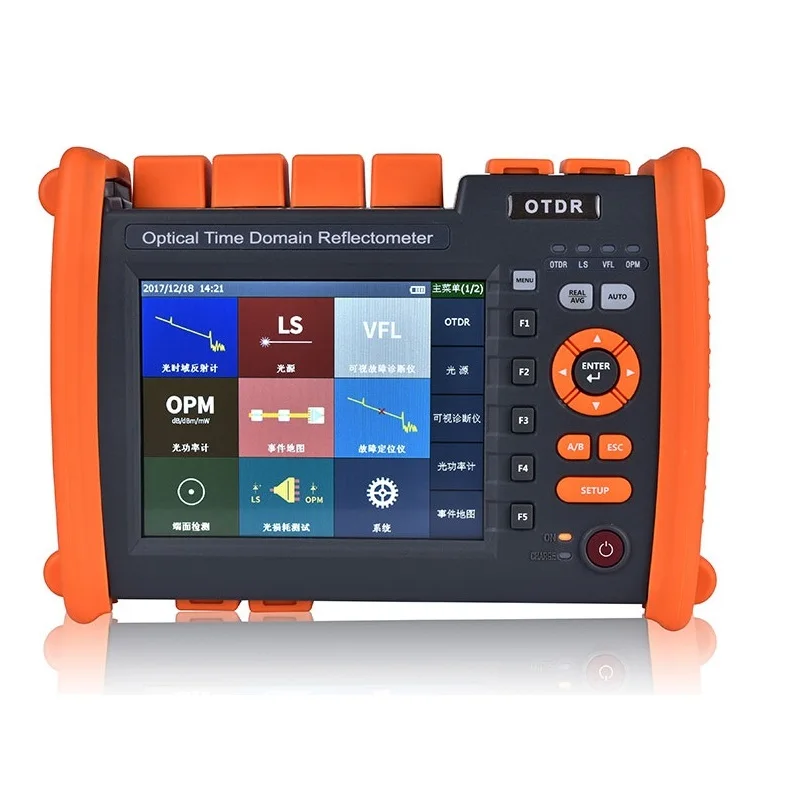

Оптический рефлектометр NK5600-это высокопроизводительный Многофункциональный тестовый прибор, разработанный для сети FTTx. Продукт имеет максимальное разрешение 0,05 м и имеет минимальную площадь тестирования 0,8 м.
Данный товар включает в себяИсточник OTDR/светильник, OPM (оптический измеритель мощности) и функции VFLВ одном корпусе. В нем используются сенсорные и клавишные Двойные режимы работы. Продукт имеет богатый внешний интерфейс и может быть удаленно управляется через интерфейс Ethernet, или через два различных интерфейса USB, внешний u-диск, принтер и ПК передачи данных.
TheOTDR поддерживает тесты усреднения и в реальном времени с компактным дизайном, отличной стабильностью, удобством в использовании и экономичностью. Горячие клавиши обеспечивают удобный обзор и анализ событий. С помощью программного обеспечения TraceManager вы можете сохранять и передавать тестовые данные от OTDR к ПК для дальнейшего анализа, создания отчетов и печати.
Примечание: Этот OTDR имеет 4 функции:
OTDR, VFL, OPM, LS (светильник-источник),
Он не имеет других дополнительных функций, таких как OFD,Карта событий, OLT (тест оптических потерь),И так далее
Особенности:
Менее 0,8 м кратковременное событие мертвая зона, тестовое волокно Перемычка легко; Встроенный 5,8 дюймовый цветной TFT ЖК-дисплей, ключ/сенсорный двойной режим работы. Встроенный стабильный светильник с функцией источника 1310/1550 нм; Встроенная функция тестирования оптического измерителя мощности; Встроенный Видимый красный дефект (VFL) Имеет уникальную функцию самодиагностики результатов теста; Независимый и удобный однокнопочный автоматический режим работы, функциональные кнопки тестирования в реальном времени; Функция проверки синхронизации нескольких волн; С возможностью просмотра нескольких сигналов; Ленточное неразрушающее тестирование (онлайн-тестовый модуль); Светильник связи с функцией автоматического мониторинга; С функцией беспроводной передачи тестового файла; Функция сигнализации низкого напряжения батареи; WinCE операционная система WindowsПараметры
| Широкий динамический диапазон | 32/30dB |
| Начиная точность | ± (1 м + интервал выборки + 0.005% × расстояние) (за исключением ошибки вставки коэффициента Преломления) |
| Самый высокий начиная разрешение | 0,05 м |
| Тесты диапазон | 0,4, 0,8, 1,6, 3,2, 6,4, 16, 32, 64, 128, 256, 512 км |
| Тесты импульсный Ширина | 5,10, 30100275500, 1000,5000, 10000, 20000ns |
| Потери порог | 0.01dB |
| Образец очков | 128 k |
| Линейность | 0.05dB/дБ |
| Потери Разрешение | 0.001dB |
| Сигналов емкость для хранения | ≥1000 штук |

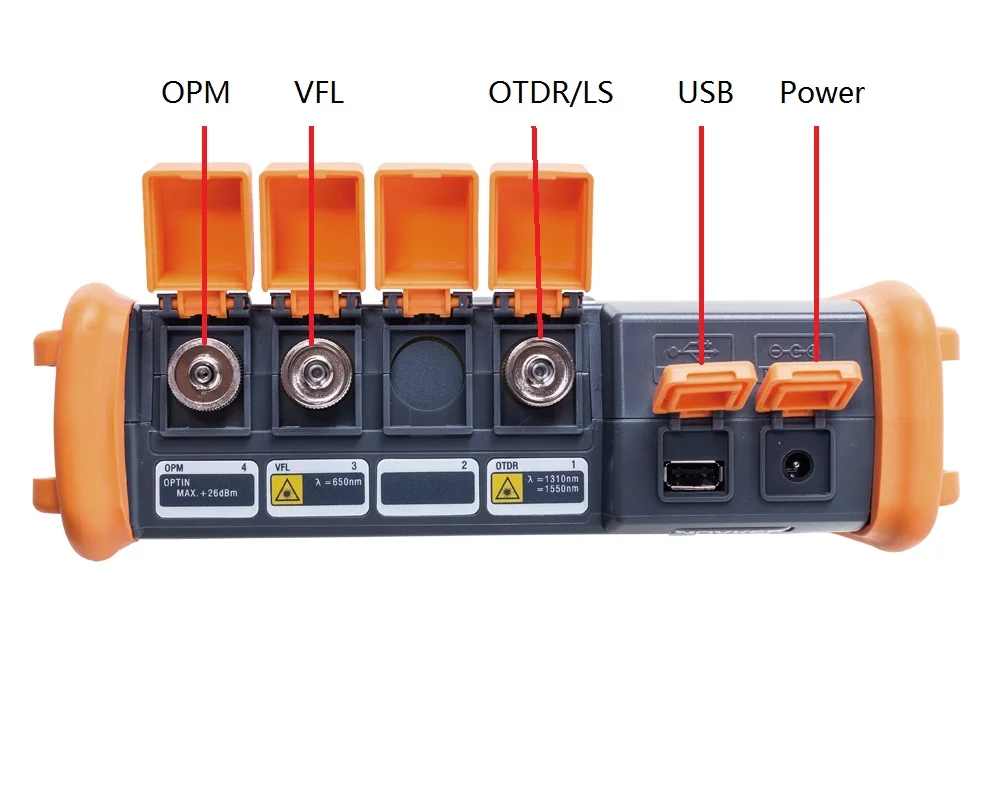

| Внешний интерфейс | USB, мин USB, RJ-45 |
| Оптический выходной интерфейс | FC/SC/ST (сменный) |
| VFL | 650 нм ± 10 нм, ≥5 МВт (обычно) |
Оптический измеритель мощности Диапазон волн/диапазон мощности | 1200 нм до 1650 нм, от-50 до + 26 дБм |
| Стабилизированный свет источник функция 1310/1550nm | -5 дБм, CW (270 Гц, 1k270гц, 2k270гц) |
| Дисплей | 5,7 дюймовый цветной TFT lcd сенсорный экран |
| Батарея | Литиевый Аккумулятор 7,4 В/6300 мАч, поддерживает до 12 часов непрерывной работы |
| Мощность Выход | 19 V. 1.31A |
Приспосабливаться к окружающей среде Рабочая температура | -5 ~ + 50 °C, Температура хранения:-20 ~ + 70 °C |
| Относительная влажность | От 0 до 95% без конденсации |
| Размер | 215 мм * 150 мм * 70 мм |
| Вес (с батареей) | 1,15 кг |
Настройка параметров испытания
Посмотрите результаты анализа кривой
Измерение расстояния и средней потери между двумя точками
Выберите конечное положение кривой, и текущий выбранный курсор переключится на конечное положение.
Клавиша навигации в области ключа также может перемещать положение курсора.
Хранение и экспорт результатов испытаний
Оптический измеритель мощности (OPM)
Лазерный источник (LS)
Визуальное расположение неисправностей (VFL)
Клиент моделирования программного обеспечения для анализа
Прибор оснащен программным обеспечением для анализа моделирования клиента. Таким образом, предварительный просмотр формы волны, автономный анализ, предварительный просмотр печати и Пакетная печать могут быть выполнены в терминале компьютера. Это может быть удобно для управления пользователем и обслуживания базы данных волоконно-оптического соединения.
Предварительный просмотр формы волны и непрерывный анализ пакетной печати
Выберите напечатанный файл путем предварительного просмотра формы волны. Это может удобно для пользователя, чтобы отправить отчет тестирования.
Пакетной печати продолжается
Вы можете просматривать отчеты о тестах путем предварительного просмотра пакетной печати. Отчет о тестах содержит тестовые сигналы, потери канала, средние потери, список событий и другую информацию, после чего вы можете выполнить пакетную печать после проверки.
