NE555+ CD4017 двойной светодиодный красный синий стробоскоп мигающий свет DIY Kit DC 9 V-12 V Прямая поставка

Описание

Этот комплект принимает имитационный светильник, изготовленный с NE555 и CD4017, Синий светодиодный и красный светодиодный мигает попеременно в зависимости от импульса. Мультивибратор, состоящий из NE555, будет иметь определённую частоту сигнала колебаний, отправляемого на CD4017 десятичный счетчик/импульсный распределитель, для того, чтобы подсчитать. Когда 1,3, 5 импульсов прибывают Q0, Q2, Q4 выход высокого уровня в свою очередь, синий светодиодный мигает 3 раза, Q5, Q7, Q9 выход высокого уровня в свою очередь. красный светодиодный мигает 3 раза, Синий светодиодный мигает снова, когда 11,13, 15 импульсов, синий и красный светодиодный мигает попеременно, так как нравится лампа сигнализации. изменение размера RP1 может изменить период колебаний, таким образом, изменяя светодиодный свет скорости, Может работать весь DC9-12V цепи.

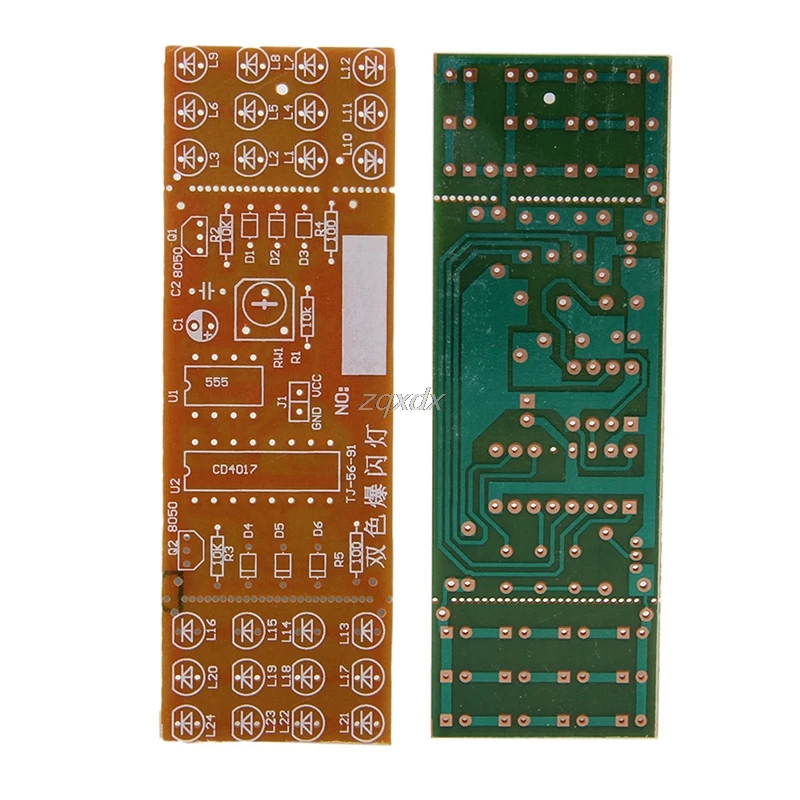

Красный мигающий светильник и синий мигающий светильник образуют доску отдельно, соединенную с основной доской через отверстие для штампов. если вам нужно установить в другое место отдельно или увеличить расстояние, вы должны отрезать через отверстие для штампа, затем подключить С матплатой двумя проводами. пожалуйста, обратите внимание на направление светодиодный при установке, особенно направление L11 и l12.r2 и управления с яркостью светильник, вы можете изменить его соответствующим образом, диапазон 10-100 Ом.

Количество: 1 комплект

Примечание:

Продукт представляет собой DIY Массовая посылка, а не готовую доску

Размер измеряется вручную, может быть погрешность от 0 до 2 см, это нормальное явление.

И из-за разницы между различными мониторами, изображение может не отражать фактический цвет изделия. Спасибо!

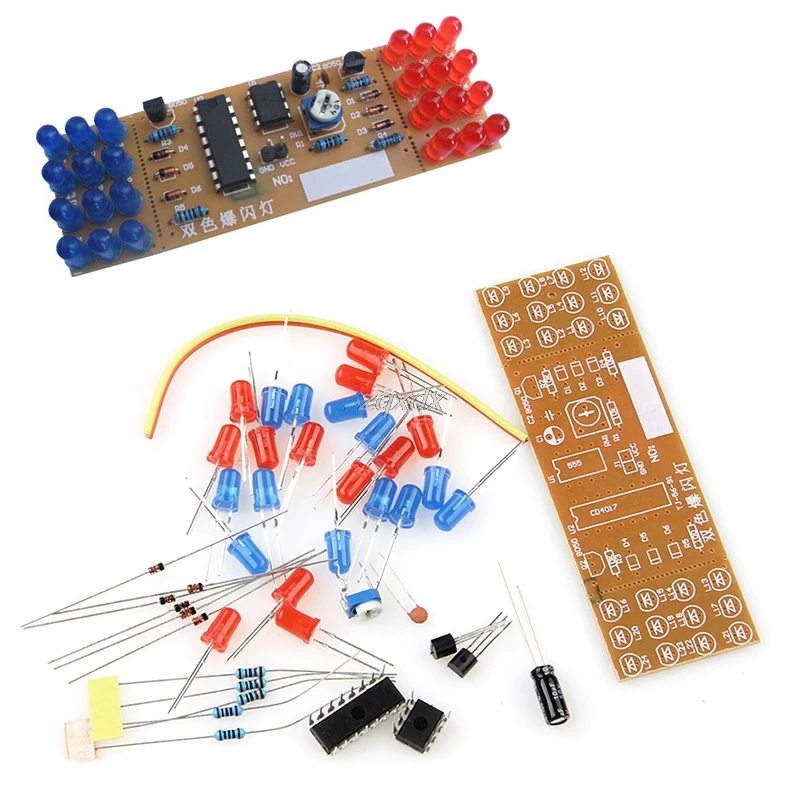

1 комплект х (красный синий цвет мигающие огни DIY Kit NE555 + CD4017 обучающий электронный набор)
