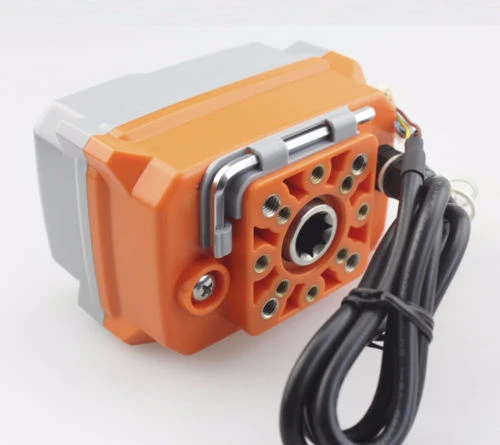

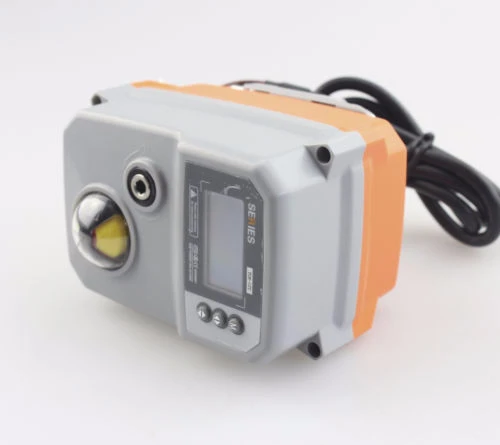

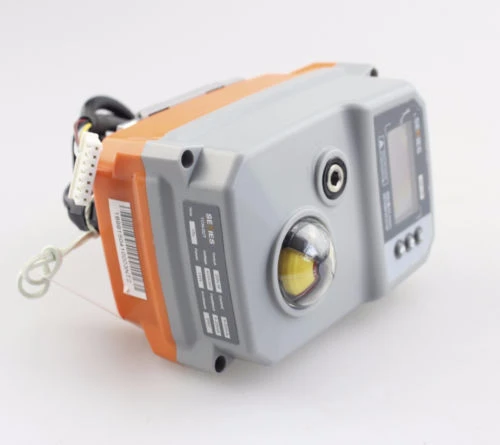

Моторизованный электрический контроль пропорциональный интегральный клапан 0-10 V/4-20ma 24VAC/DC 3/" SS304

Описание

Обзор продукта

Размер клапана: 3/8 "2 способаДНЯО 1000PSIW.o.g полнопроходнойКорпус клапана Номинальный крутящий момент: 20 Н. м Установите ниже15 N.m Номинальная Напряжение:DC24V Управление сигнала:0-10 V/4-20ma Позиция Отзывы:0-10 V Точность положения: ± 1% (устанавливается программным обеспечением) Одобренный высокопроизводительный бесщеточный мотор, защита от перегрузки внутреннего двигателя Можно использовать 20000 раз. * 1 Стандарт связи: ISO5211 F03, F04, F05

Электрические данные

Номинальная Напряжение:Переменного тока/DC24V (AC18-28; DC18-32V) Потребляемая мощность: 15 Вт @ работает 0,5 Вт @ holding Пиковый ток: 950mA @ 5ms Номинальное напряжение Соединительный кабель: 7*0,2 мм 2 кабеля, стойкость к напряжению AC300V Предохранитель: 2A

Функциональные данные

Номинальный крутящий момент: 20N. m Номинальное напряжение Угол поворота: 90 ± 2 ° Максимальный угол вращения: 330°±5° Ручная работа: соответствующий шестигранный ключ, использование без мощности Время работы: около 10 с (на 90 °)

Непрерывная работа: непрерывная работа Уровень звуковой мощности: Max50dB (A) Индикатор положения: механический и экранный

Рабочие условия

Уровень безопасности электроэнергии: III тип (безопасность низкого напряжения) Задерживать уровень: V0 UL94 метод испытаний Корпус: IP67 согласно En60529/GB4208-2008 (во всех направлениях); F Тип можете добавить нагреватель-осушитель Сопротивление изоляции: 100 МОм/500 В постоянного тока Выдерживает напряжение: 500В ПЕРЕМЕННОГО ТОКА 1 мин

Нерабочая температура: ≤-40 °C или ≥80 °C Влажность окружающей среды: 5-95% RH без конденсации Ударопрочность: ≤300 м/с Вибрация: от 10 до 55 Гц, 1,5 мм двойная амплитуда

Средняя температура: ≤80 ° может устанавливаться непосредственно на привод;> 80 ° нужно крепежный кронштейн или стенд теплового излучения Рабочая среда: в помещении или на открытом воздухе; если дождь или солнце, необходимо установить защитное устройство для привода Взрывозащищенный уровень: не взрывозащищенные продукты, не использовать их в легковоспламеняющейся и взрывоопасной среде. Температура окружающей среды:-30 °C-60 °C ПРИМЕЧАНИЯ по установке: 360 ° любой угол, необходимость ручной работы; или пространство проводки Техническое обслуживание: бесплатное техническое обслуживание Сертификация: CE/MA/AL

Электрические данные

Стандарт связи: ISO5211 F03, F04, F05 Характеристики выходной оси: женский восьмиугольный или мужской квадратный Глубина отверстия: ≤17 мм (женский восьмиугольный)/6,5 мм (мужской квадрат) Вес: АБС-пластик 0,62 кг
