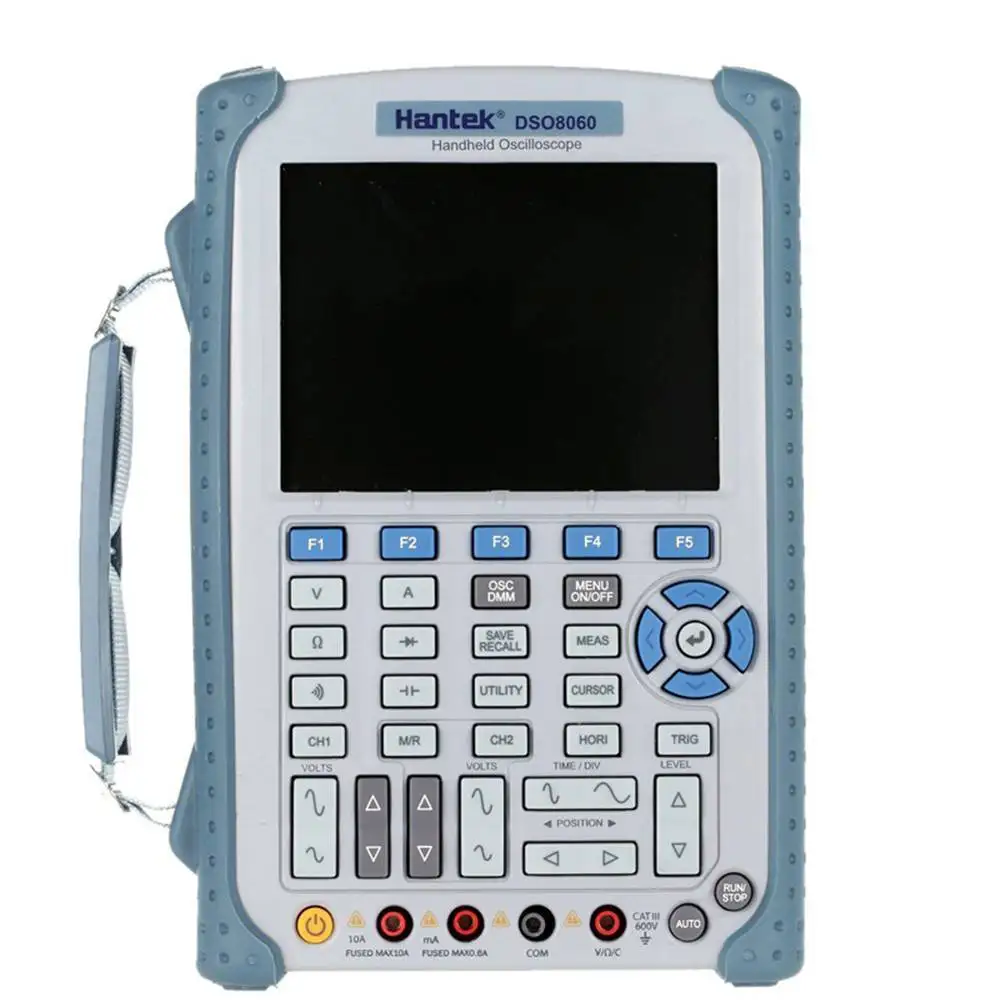

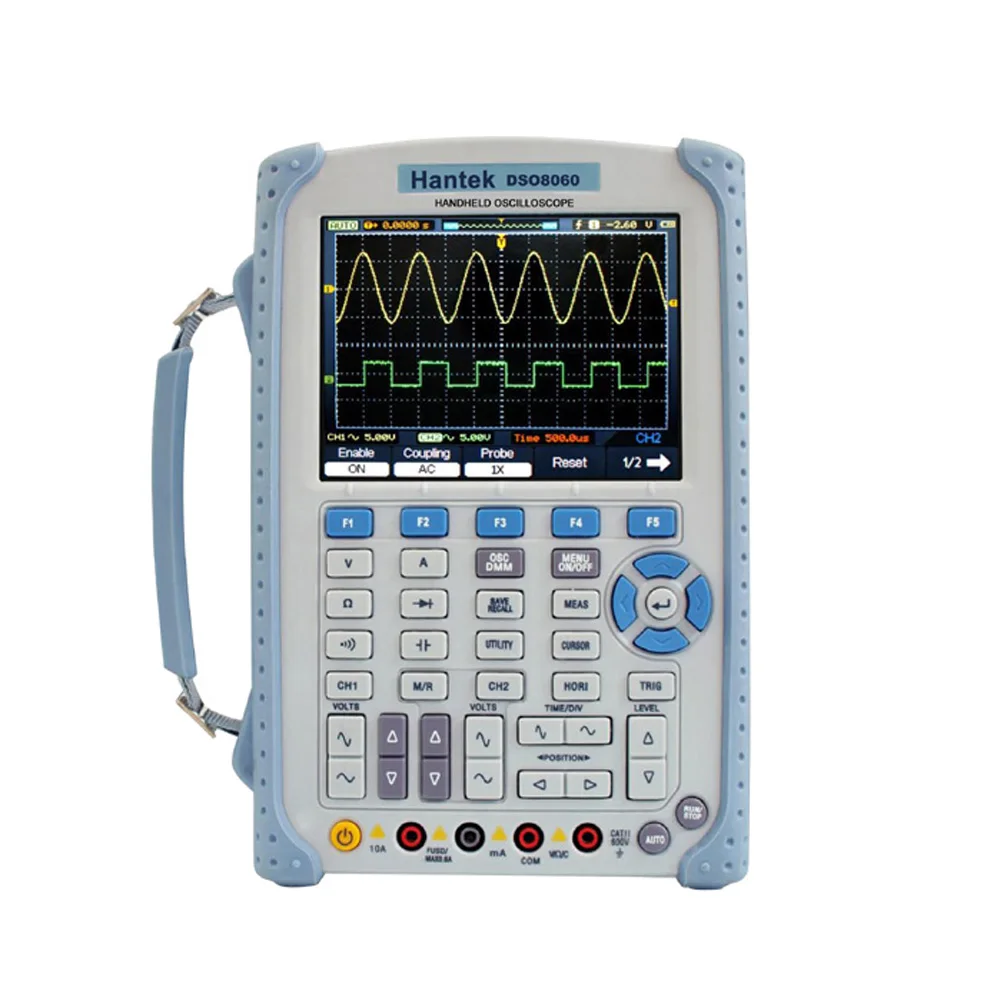

Hantek DSO8060 5-в-1 Портативный осциллограф 60 МГц DMM анализатор спектра счетчик частоты arbtrary генератор сигналов

Описание

Особенности:
DSO8060 5-в-1 портативный осциллограф:
Осциллограф
Цифровой мультиметр
Анализатор спектра
Счетчик частоты
Arbtrary генератор сигналов
Высокая пропускная способность 60 МГц осциллограф, и 6000 отсчетов высокой точности DMM. Отделеная GND для справки.
Аппаратные средства счетчик частоты.
Генератор произвольной формы волны: 25Mz выход произвольной формы волны, (Синусоидальная волна может доставить до 75 Mz)
200 MSa/s DDS, 12 бит вертикального разрешения.

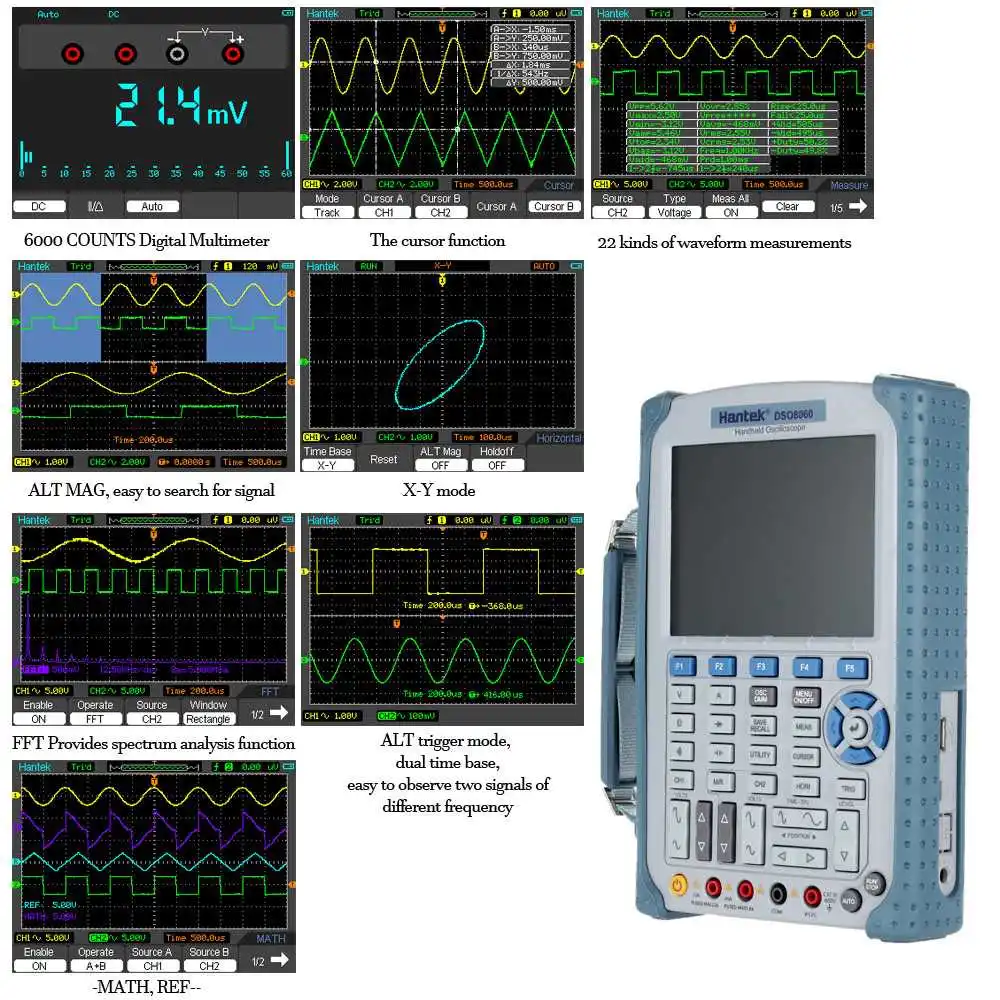

FFT, +,-, *,/, X-Y, 22 вида автоматических измерений, проверка пропуска/сбоя, прост в использовании на производственной линии.
Высокая частота обновления; высокая частота дискретизации в реальном времени 150 MSA/s-2GSa/s; 50 gsa/s эквивалентная частота дискретизации.
Многоформенный Режим триггера, 2 отдельных временной базы в режиме триггера ALT, легко увидеть 2 сигнала с разной частотой.
1000 сигналов сохраняет и записывает.
Отличный промышленный дизайн. Прямой ключ для каждого канала, временной базы, триггера и DMM, прост в эксплуатации.
Большой 5,7 дюймовый TFT цветной ЖК-дисплей, светодиодный подсветка, четкий дисплей.
USB Host/устройство 2,0 полный интерфейс скорости, поддержка съемного диска, опция LAN; легко управлять ПК
Или на большие расстояния.
Работа батареи (установлена) промышленный дизайн.
Сохраните форму волны в следующем: графический файл jpg/bmp, MS файл exel/word.
Размеры (мм): 240 (L) x165 (W) x50 (H), легко переносятся.
Второй экземпляр дизайна.
Параметры:

Модель	DSO8060
Пропускная способность	60 МГц
Канал	2
В режиме реального частота дискретизации	250MSa/s
Эквивалент частота дискретизации	50GSa/s
Запись Длина	32 K
Японский времени	≤5. 8ns
Развертки точность	± 50ppm
Временной диапазон развёртки	5 нс/div-1000s/Див
Видео помощь	--
SD карты	--
Вход impandance	1MΩ & Iota; 15pF
Вольт/DIV диапазон	10 мВ/div-5V/Див
Аналого-цифровой преобразователь	8bit
Диапазон местоположения	± 50 в (5 В/div), ± 40 В (2 в/div-500mV/div), ± 2 в (200 мВ/div-50mV/див), ± 400 мВ (20 мВ/div-2mV/див)
DC усиления точность	± 3% для нормального или среднего режима приема, 5 В/div до 10 мВ/div; ± 4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/div
Предел пропускной способности	20 МГц
Тип триггера	Край, видео, импульсы, альтернатива
Источник запуска	CH1, CH2
Математика	+,-, X, ÷, FFT, Invert
Измерение курсора	Разница напряжения между курсорами: △V; Разница во времени между курсорами: △T; Взаимный △T в герцах (1/& Delta; T);
Авто measuerment	Частота, период, средняя, Pk-Pk, цикли RMS, минимум, максимум, Время подъема, время падения, + ширина импульсов,-ширина импульсов, Delay1-2Rise, Delay1-2Fall, +,-, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, Fovshoot, rpreshoot
Сигналов частоты	Постоянного тока ~ 25 МГц
DAC часовой	2 K ~ 200 МГц Регулируемый
Частота Разрешение	0.10%
Числом каналов	1CH выходного сигнала
Сигналов глубины	4KSa
Вертикальный Разрешение	12 бит
Стабильность частоты	<30ppm
Сигналов диапазон	±3. 5 V Макс.
Выход сопротивление	50 Ом
Выход ток	50mA Ipeak = 50mA
Системы BW	Натяжной канат длиной 25 м
Коэффициент гармонических искажений	-50 дБ (1 кГц),-40 дБ (10 кГц)
Частотный диапазон	Постоянного тока ~ 60 МГц
Вход диапазон	400mVpp ~ 18Vpp
Муфта режим	Постоянного тока
Точность измерения частоты	± Временная ошибка ± 1 Кол-во
Вход сопротивление	> 100KΩ
DMM Макс. разрешение	6000 отсчетов
Режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Вход Напряжение	Переменный ток: 600 В, постоянный ток: 800 в
Макс. Вход ток	Переменный ток: 10А, постоянный ток: 10А
Макс. Вход impandance	10MΩ
Дисплей	5,7 "TFT дисплей, 320*240 точек
Размер	245 мм x 163 мм x 52 мм
Вес	1,3 кг (без посылка)
Стандартный зонд	PP80x2

DMM режим
Макс. разрешение	6000 отсчетов
DMM режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и непрерывность
Макс. Вход Напряжение	Переменный ток: 600 В, постоянный ток: 800 в
Макс. Вход ток	Переменный ток: 10А, постоянный ток: 10А
Вход сопротивление	10MΩ
DMM trendplot	1,2 м точка
Диапазон	Разрешение	Точность	Разрешение
DC Напряжение	60.00mV	± 1% ± 3 цифры	10uV
	600.0mV		100uV
	6,000 V		1mV
	60,00 V		10mV
	600,0 V		100mV
	800 V		1 V
AC Напряжение	60.00mV	± 1% ± 3 цифры	10uV
	600.0mV		100uV
	6,000 V		1mV
	60,00 V		10mV
	600,0 V		100mV
Постоянный ток	60.00mA	± 1% ± 5 цифр	10uA
	600.0mA	±1. 5% ± 5 цифр	100uA
	6.000A		1mA
	10.00A		10mA
Переменного тока	60.00mA	± 1% ± 5 цифр	10uA
	600.0mA	±1. 5% ± 5 цифр	100uA
	6.000A		1mA
	10.00A		10mA
Сопротивление	600Ω	± 1% ± 3 цифры	0,1 Ω
	6.000K Ω		1Ω
	60.00K Ω		10Ω
	600.0K Ω		1KΩ
	6.000M Ω		10KΩ
	60.00M Ω	± 1% ± 5 цифр	100KΩ
Постоянной ёмкости, универсальный конденсатор	40.00nF	± 2% ± 5 цифр	10pF
	400.0nF		100pF
	4,000 мкФ		1nF
	40,00 мкФ		10nF
	400,0 мкФ		100nF
	Внимание: наименьшее значение емкости, которое можно измерить в 5nF
Диод	0 В ~ 2,0 в
ВКЛ-ВЫКЛ	<10Ω

Посылка includeds:
1 х HANTEK DSO8060 Ручной цифровой осциллограф
2 х зонд
1 х USB кабель для подключения к ПК
2 x Измерительный Провод мультиметра
1 x Мощность креплением для вспышки sрeedlite
1 x разъем кабеля

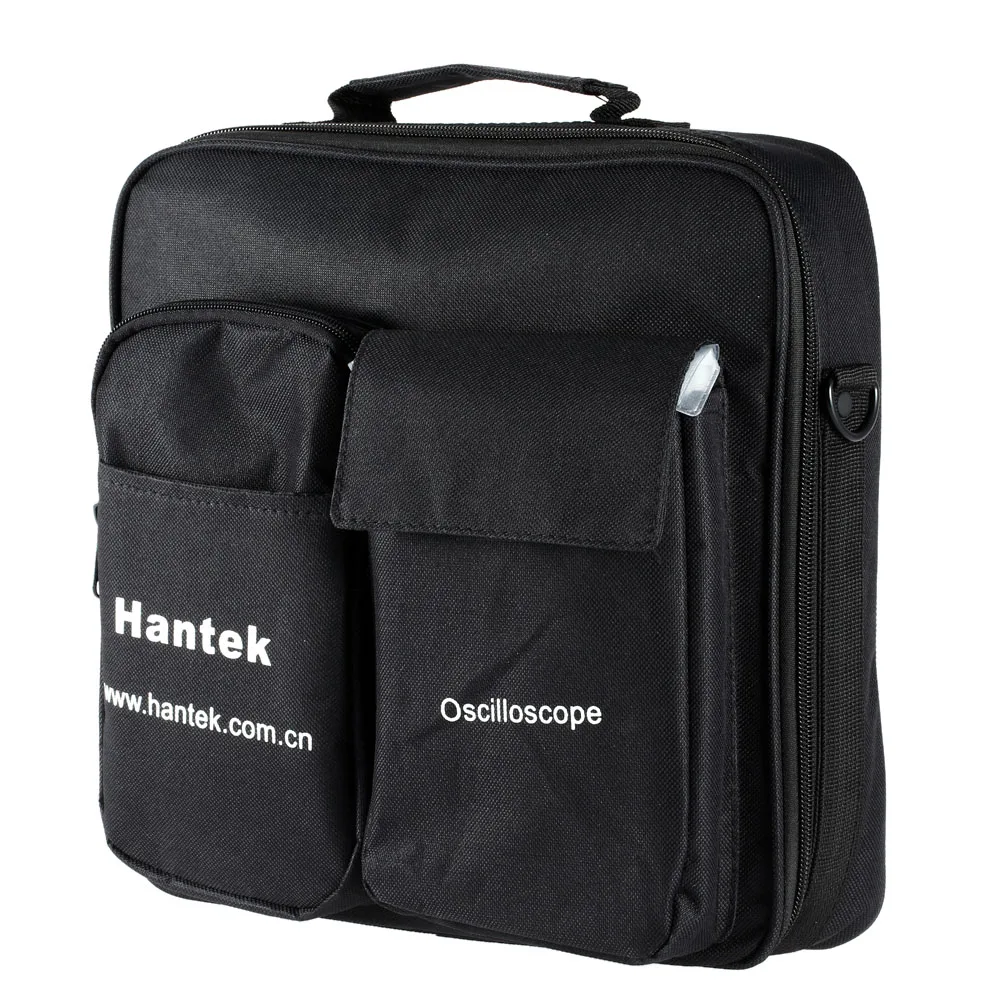

Чехол для переноски (1 шт.);
1 х Руководство пользователя на английском языке
