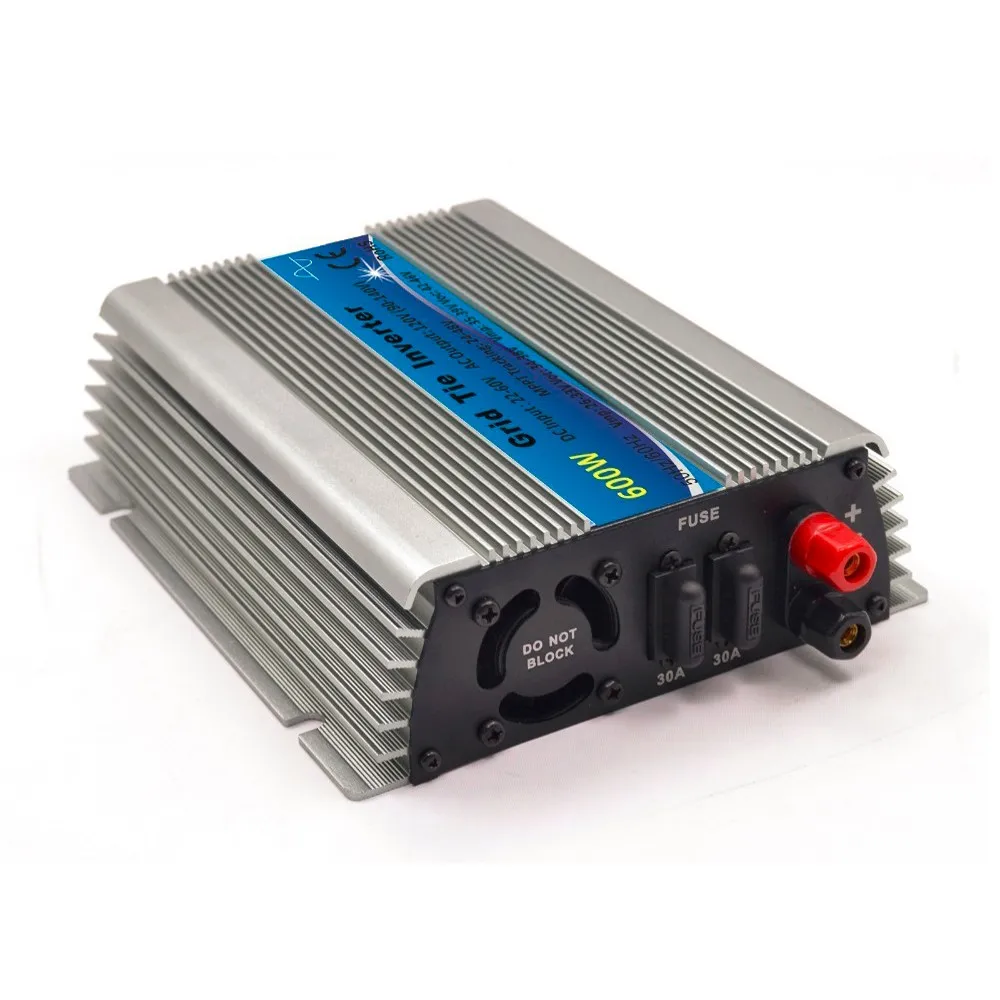

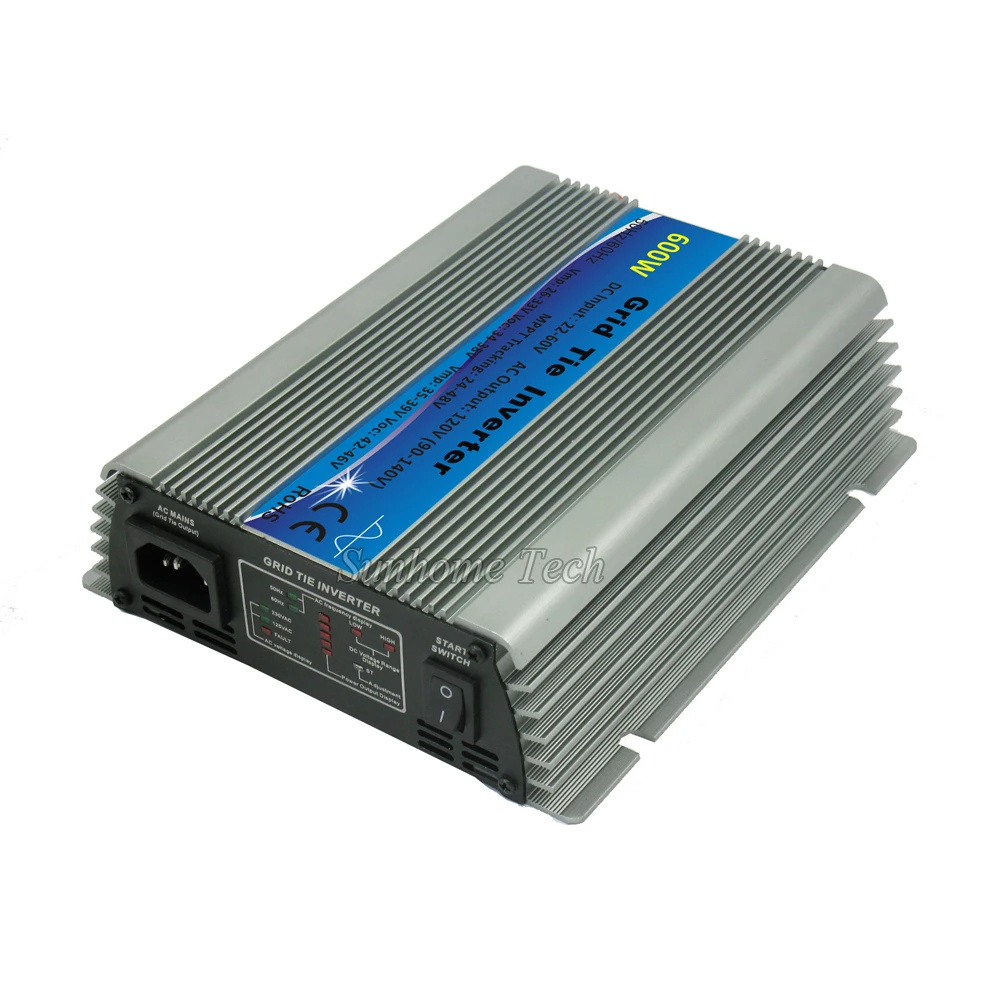

MPPT функция 600 W на сетке галстук микро-инверторы чистая синусоида 10,5-28 V или 22-60VDC до 110 V или 230VAC инверторы для солнечной панели

GWV600:

. Уникальный дизайн цепи, выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2. Креативная технология MPPT, эффективность более 99%, более быстрая и чувствительная реакция, более надежная.

3. Параллельный Тип дизайна для входа постоянного тока и модуляризации дизайна для инвертора, небольшого объема, распределенной установки, легкой для конфигурации системы, гибкой для комбинации, сильной расширения системы.

4. Использование высокочастотного изоляционного трансформатора, высокая эффективность и высокая безопасность.

5. Идеальная функция электрической защиты.

6. Корпус из алюминиевого сплава, не ржавеет, жаростойкий и морозостойкий, а также антикоррозийный.

7. Получение электронных схем, внешнего дизайна и других патентов на основные технологии.

8. Широкое входное напряжение (15-60VDC), классификация обработки для различных входных напряжений. Он может работать с различными блоками питания постоянного тока.

Мощность: 600 Вт

Солнечные панели: ≥600W

Диапазон входного сигнала постоянного тока: 22-60В постоянного тока

Напряжение MPPT: 18-48 В

Постоянного тока Макс. • Сила тока: 50A

Диапазон выходного сигнала переменного тока: 120VAC (90-140VAC) или 230VAC (190-260VAC)

Частотный диапазон: 50 Гц/60 Гц (автоматическое управление)

Коэффициент мощности:> 97.5%

Коэффициент нелинейных искажений: <5%

Сдвиг фазы: <2%

Эффективность: 120VAC (90-140VAC)

Пиковая эффективность:> 85%

Стабильная эффективность:> 83%

Эффективность 230VAC (190-260VAC)

Пиковая эффективность:> 85%

Стабильная эффективность:> 84%

Islanding; Короткое замыкание; соединение с конверсом; низкое

Напряжение; перенапряжение; защита от перегрева

Рабочая температура-25 °C-65°C

Рабочая влажность 0% ~ 90% RH без конденсации

Класс»

Водонепроницаемый

Закрытый дизайн

Светящийся диод (светодиодный)

Вентилятор охлаждения

Резервная мощность <2 Вт

EMC EN61000-6-3: 2007 EN61000-6-1: 2007

Помехи сетки EN 50178 + EN 62109-1 + VDE0126-1-12

Сетка обнаружения DIN VDE 1026 UL1741

Сертификат CE

Монтажный размер 16x13 см

Особенности умного микроинвертора:

1. Уникальный дизайн цепи, выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2. Креативная технология MPPT, эффективность более 99%, более быстрая и чувствительная реакция, более надежная.

3. Параллельный Тип дизайна для входа постоянного тока и модуляризации дизайна для инвертора, небольшого объема, распределенной установки, легкой для конфигурации системы, гибкой для комбинации, сильной расширения системы.

4. Использование высокочастотного изоляционного трансформатора, высокая эффективность и высокая безопасность.

5. Идеальная функция электрической защиты.

6. Корпус из алюминиевого сплава, не ржавеет, жаростойкий и морозостойкий, а также антикоррозийный.

7. Получение электронных схем, внешнего дизайна и других патентов на основные технологии.

Технические параметры:

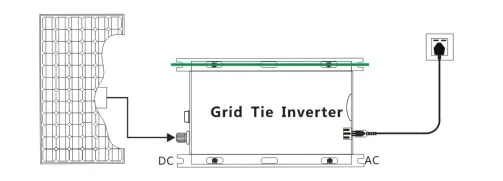

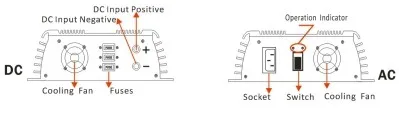

1. Diagrammatize DC вход и AC выход терминалы,

2. Прикрепите умный микроинвертор к стеллажу или закрепите на стене,

3. Правильно подключить положительную и отрицательную панель солнечных батарей и умный микроинвертор,

4. Кабель питания переменного тока соединяется с умным микроинвертором и жилой электросеткой, которая относится к низковольтной мирной однофазной электросети.

5. Включите сетку питания после проверки правильности входных и выходных соединений, а затем включите Интеллектуальный микроинвертор. Красный/зеленый светодиодный индикатор загорается одновременно, а затем красный светодиодный индикатор выключается и зеленый светодиодный мигает быстро, это означает, что умный микроинвертор работает для работы MPPT. Когда зеленый светодиодный светильник длинный, и это означает, что максимальная мощность точки блокировки, умный микро инвертор нормального действия и выхода устойчивый.

Индикаций состояния светодиодный

1. Красный светодиодный индикатор загорается при любых условиях, включая, но не ограничиваясь:

A) защита от низкого напряжения (входное напряжение постоянного тока ниже минимального входного напряжения инверторов),

B) Защита от перенапряжения (входное напряжение постоянного тока выше, чем максимальное входное напряжение инверторов),

C) защита от перегрева (инверторы отключат выходную мощность при температуре тела инверторов выше 65-75 °C, и инвертор будет автоматически перезапускаться при температуре до 40-50 °C.)

A) защита от неисправностей электросети при отключении электросети 110 В переменного тока или 220 В переменного тока и/или споткнутом.

B) защита от посадки: инвертор будет автоматически отключен для вывода мощности при отключении с электросеткой.

C) защита от короткого замыкания: инвертор останавливает работу при коротких замыканиях на выходе.

D) красный светодиодный индикатор на некоторое время, а затем зеленый светодиодный индикатор на одну секунду, когда инвертор начинает работать.

2. Зеленый светодиодный индикатор загорается при любых условиях, включая, но не ограничиваясь:

A) зеленый светодиодный фонарик: Регулировка выходной мощности, MPPT работает для отслеживания.

B) зеленый светодиодный длинный светильник: показывает, что инверторная Блокировка-в Макс. Выходная мощность.

C) когда зеленый светодиодный фонарик снизу вверх по поворотам, это означает, что инвертор заблокирован на максимальной мощности, а также выходная мощность устойчива. Чем больше выходная мощность, тем быстрее работает зеленый светодиодный.

3. Обратите внимание, что вышеуказанные операции выполняются только в состоянии подключения к сетке.
