Описание
Высокоточный модуль генератора радиочастотных сигналов с функцией развертки частоты 140 МГц до 4,4 ГГц модуль генератора развертки частоты
Типичные области применения
-Модуль генератора радиочастотных сигналов
-Калибровочные приборы и приборы
-Частота развертки генератор
Технические параметры
| Условия | Тип Соотношение цена/качество | Примечания |
| Выходной сигнал диапазон | 140-4400 МГц | Импульсный сигнал рабочий цикл, 2-х канальный же сигнала |
| Амплитуда сигнала | -10-0 дБм | |
| Частота развертки времени | 10 мс-10000 мс | MS |
| Рабочее напряжение | 7-12VDC | |
| Рабочий ток | <50mA | |
| Размер | 57x45x20 мм | |
| Рабочая температура | От-10 до + 50 ℃ | 85% R.H. неконденсация |
| Температура хранения | От-25 до + 65 ℃ | 85% R.H. неконденсация |
Терминалы Описание
| Код терминала | Описание продукта: |
| VDD | 7-12VDC рабочий источник питания + |
| GND | 7-12VDC рабочий источник питания- |
| P5 | RP SMA KE KHD выходной сигнал 1 |
| P6 | RP SMA KE KHD выходной сигнал 2 |
Кнопки Функция Описание
| Код кнопки | Описание продукта: |
| FUN | Выберите рабочий байт параметра, который будет установлен/Нажмите долго, чтобы сохранить параметры |
| Вверх | Предыдущая страница |
| Вниз | Следующая страница |
| Добавьте | Добавить ключ |
| SUB | Вычесть» |
Операционной примеры
1. Установить частоту выхода
ЖК-дисплей дисплей:
Первая линия: "1.Set Freq"
Вторая линия: "* 1 140 МГц"
2. Установка частоты развертки
ЖК-дисплей дисплей:
Первая линия: "1.Set Freq"
Вторая линия: "* 1 500 МГц"

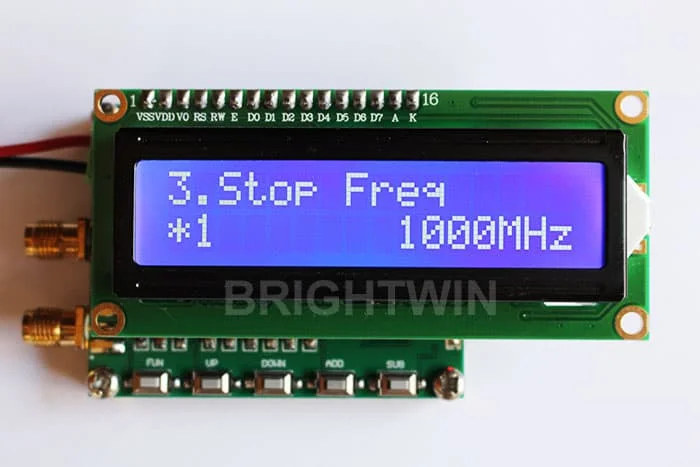

3. Установить частоту развертки, конечное значение частоты
ЖК-дисплей Дисплей:
Первая строка: "3. Stop Freq"
Вторая линия: "* 1 1000 МГц"
4. Установка времени развертки частоты
ЖК-дисплей дисплей:
Первая строка: "4. Время сканирования"
Вторая строка: "* 1 500 MS"
5. Контроль и отображение частоты развертки
Первая строка: "4. Scan Freq"
Вторая линия: "ВЫКЛ 500 МГц"
Кнопка Управление
[FUN]: функциональная клавиша, запуск/остановка частоты развертки.
Яркая радиочастотная генераторная посылка, включая:
1 единицаX оригинальный 140 МГц до 4,4 ГГц RF Singal генератор
1 комплект x профессиональное руководство пользователя
Характеристики
- Бренд
- BRIGHTWIN
- Материалы для самостоятельного изготовления
- Электрический
- Размер дисплея
- 3.0-4.9 Дюйм(ов)
- Номер модели
- BRT HP831
- Output
- 140-4400MHz pulse
- Signal Amplitude
- -10 -0 DBm
- Frequency Sweep Time
- 10ms-10000ms
- Operating Powe Supply
- 7-12VDC
- Size
- 57x45x20mm
- Operating Temperature
- -10 to +50 Cel
- Functions
- RF Signal generator sweep frequency module
