Описание

BPI-P2 четырехъядерный одноплатный компьютер без EMMC и wifi

Введение

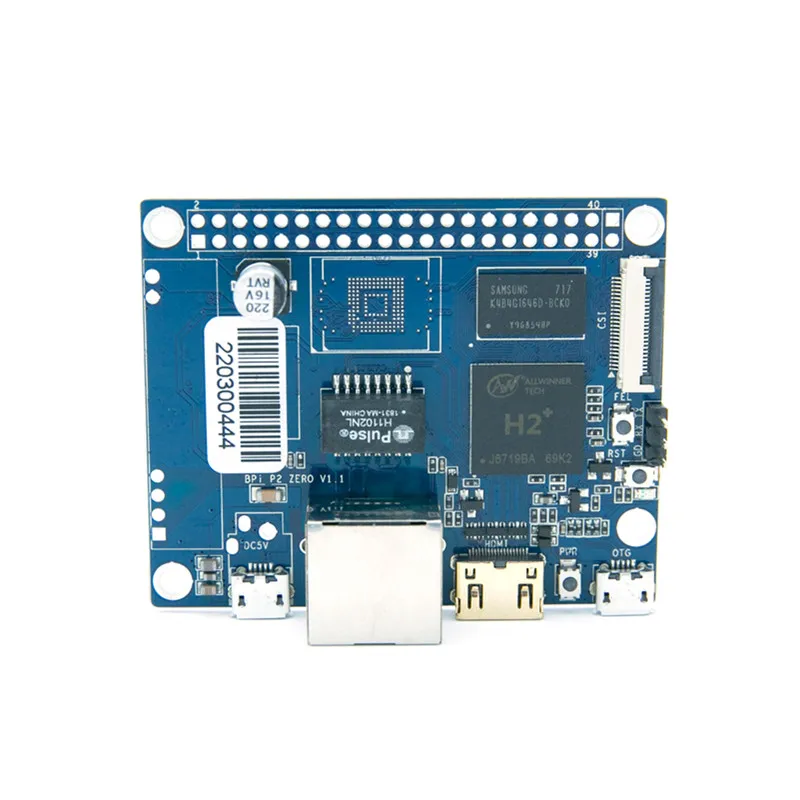

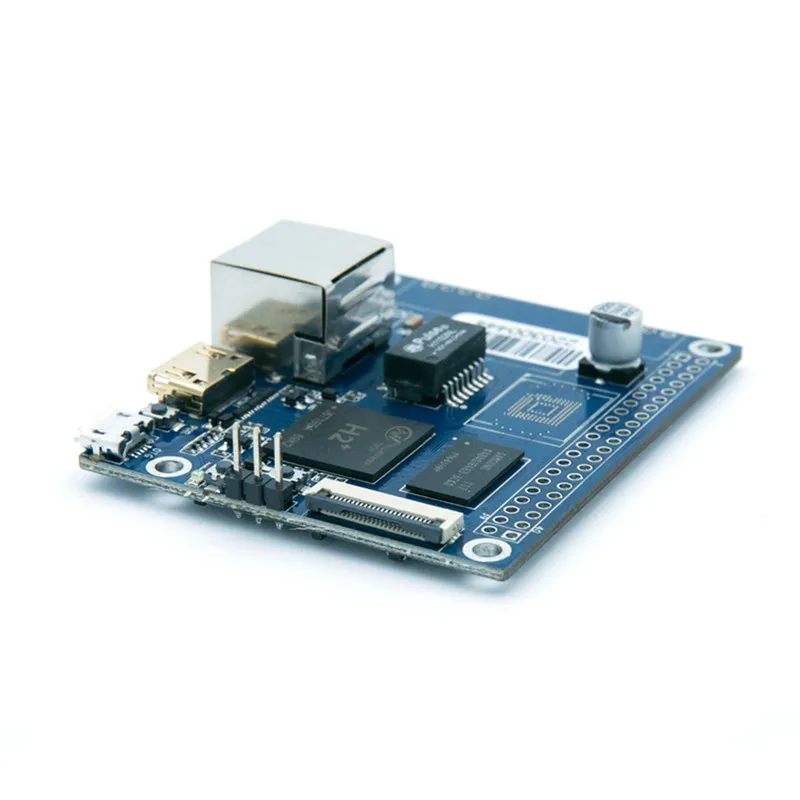

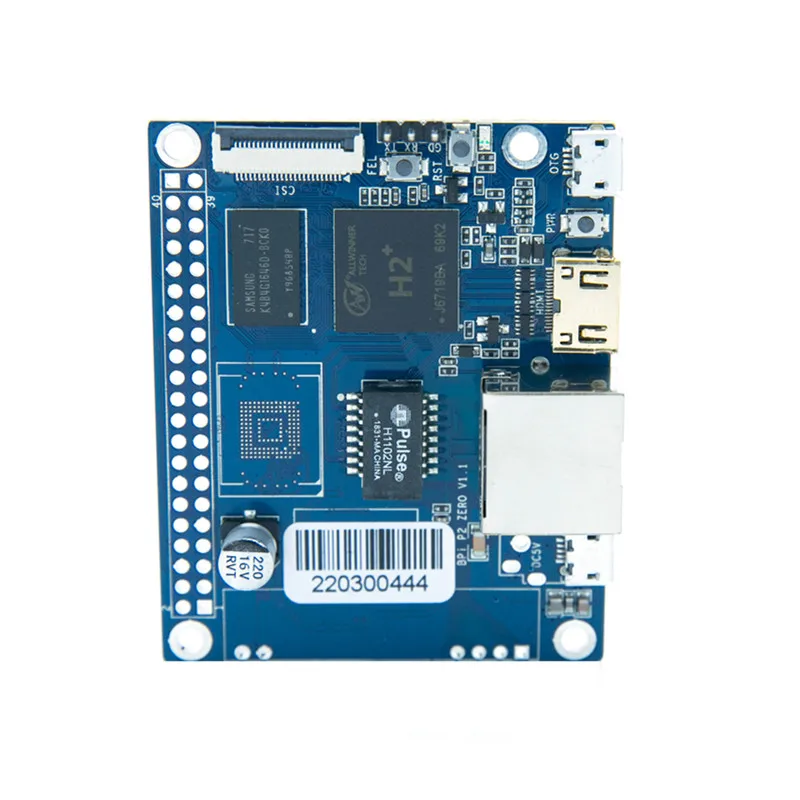

Banana Pi BPI-P2 Maker-это ультра компактный одноплатный компьютер размером всего 65 мм * 52,5 мм. Он использует четырёхъядерный процессор Cortex A7 allwinner H2 + (опция: H3 и H5), с 512 Мб оперативной памяти. Нет вспышки eMMC, 100 M LAN, поддержка функции PoE, идеально подходит для систем с нагрузкой на светильник с ограничением пространства. Как и другие пользователи Banana Pi, он поддерживает операционные системы linux и android.

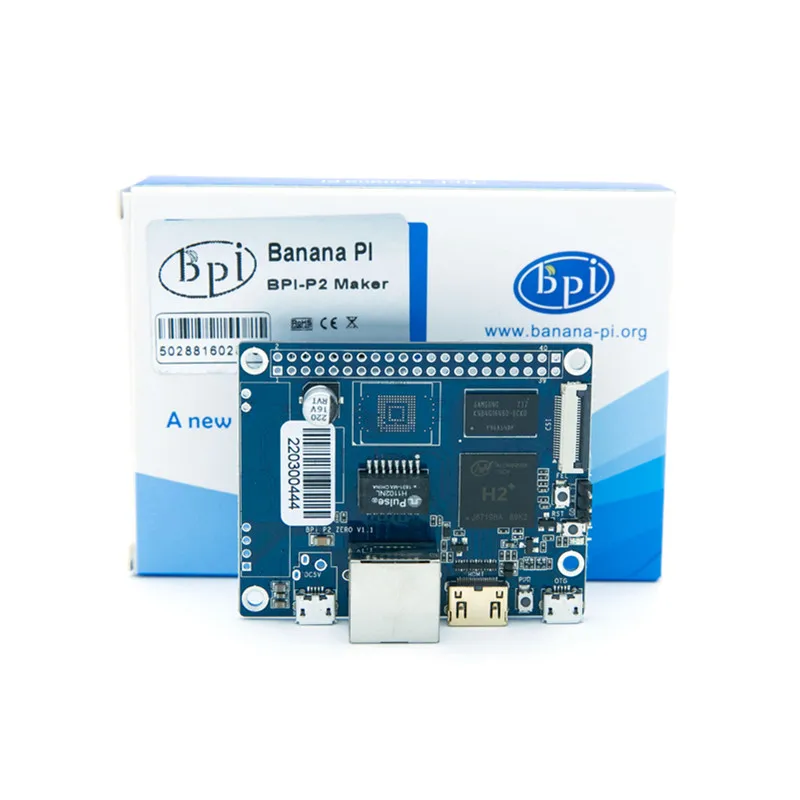

Комплект один: один производитель P2

КомплектДва: P2 Производитель поставляется с RT9600 POE модулем

Пожалуйста, обратите внимание:Разница с P2 zero в том, что нет EMMC и wifi & BT

Ключ Особенности

ЦП: Allwinner H2 +, четырехъядерный Cortex-A7.

512 Мб DDR 3 SDRAM.

Мини HDMI.

40 PIN GPIO, он включает UART, SPI, iec, IO и т. д.

100 M LAN

IEEE 802.3af PoE стандартный PoE модуль suppor

1, BPI-P2 производитель с 100 M LAN интерфейсом, BPI-M2 нулевым с PIN define для 100 M lan, использовать способ такой же.

2, поддержка функции PoE на плате.Аппаратные средства spec[Редактировать]

GPIO PIN определить[Редактировать]

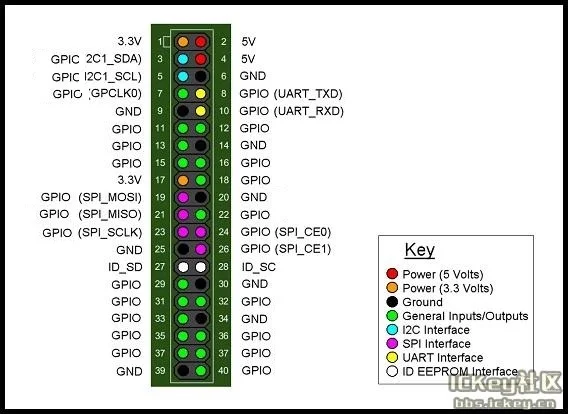

Banana Pi BPI-P2 mrker GPIO так же, как и BPI-M2 ноль, он имеет 40-контактный GPIO header, что соответствует модели Raspberry Pi 3. Ниже приведена таблица с указанием Banana Pi GPIO разводки выводов:

Характеристики разъема камеры CSI:

CSI Камера разъем 24-контактный fpc-коннектор для подключения ЖК-дисплея к которому можно подключить внешний Камера модуль с соответствующий сигнал pin отображения. Определения контактов интерфейса CSI показаны ниже. Это Помечено на плате Banana Pi как “CSI & Prime;.

UART Спецификация:

Перемычка CON3 является интерфейсом UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART для проверки состояния системы и регистрации сообщения.

Аппаратные средства

BPI-P2 производитель, просто меняйте на BPI-P2 ноль, без 8 ГБ EMMC и Wi-Fi и BT на бортовой, другой дизайн, такой же, как и BPI-M2 Zero. Таким образом, все программное обеспечение то же самое.
