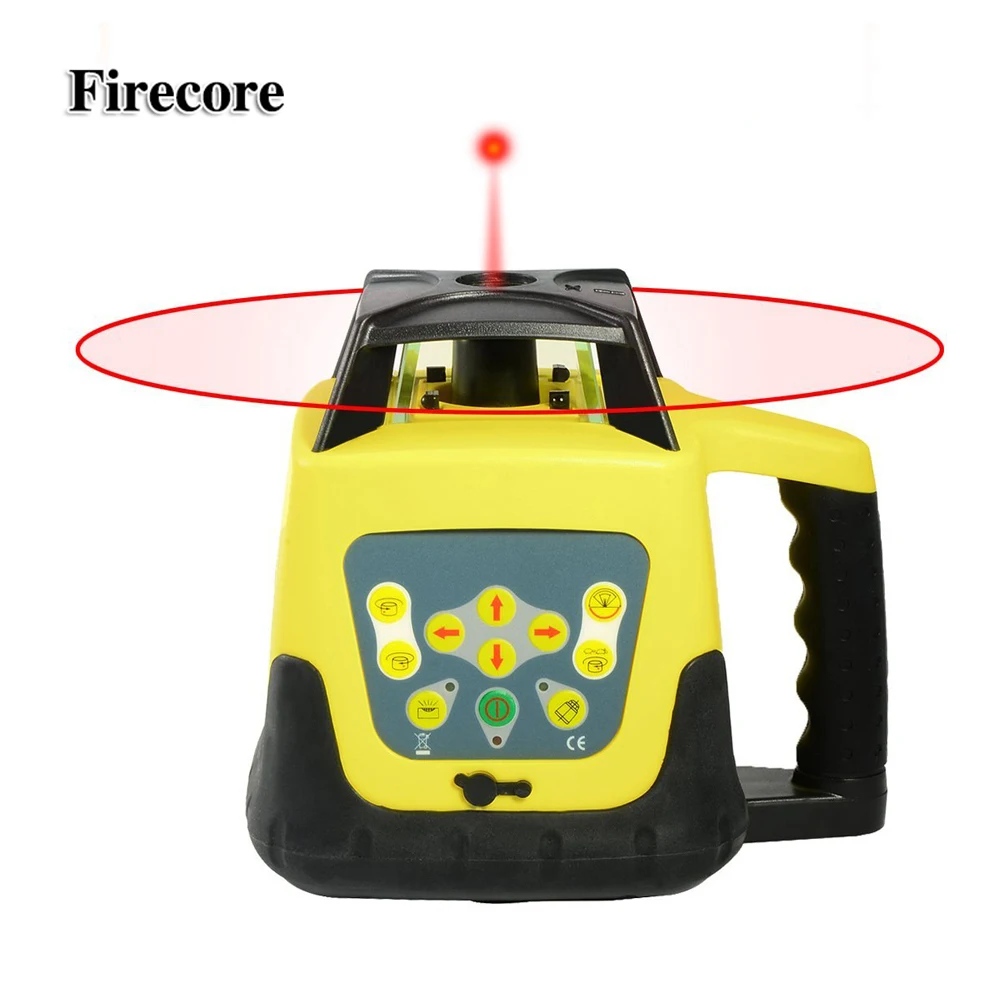

F003 500 500 м высокая точность красный лазерный луч автоматический роторный Self-лазер для выравнивания уровня

Описание

О лазерный уровень

Точность выравнивания: горизонтальная: ±20 ''Вертикальная: ±20''

Диапазон выравнивания: ± 5 °

Диапазон измерения: диаметр: 500 м (Используйте лазерный детектор)

Диапазон спиннинга: 0,60, 120300, 600р. п. м

Угол направленного сканирования: 0 °, 10 °, 45 °, 90 °, 180 °

Диапазон регулировки наклона: ± 5 ° (двунаправленный)

Источник света: лазерный диод, длина волны, 635 нм

Точечный диод: ± 1 мм/1,5 м Длина волны: 635 нм

Расстояние дистанционного управления: приблизительно 20 м

Рабочая температура:-20 ℃-50 ℃

Источник питания: DC4.8-6V (аккумуляторы)

Класс водонепроницаемости: IP64

Вес: 4,5 кг

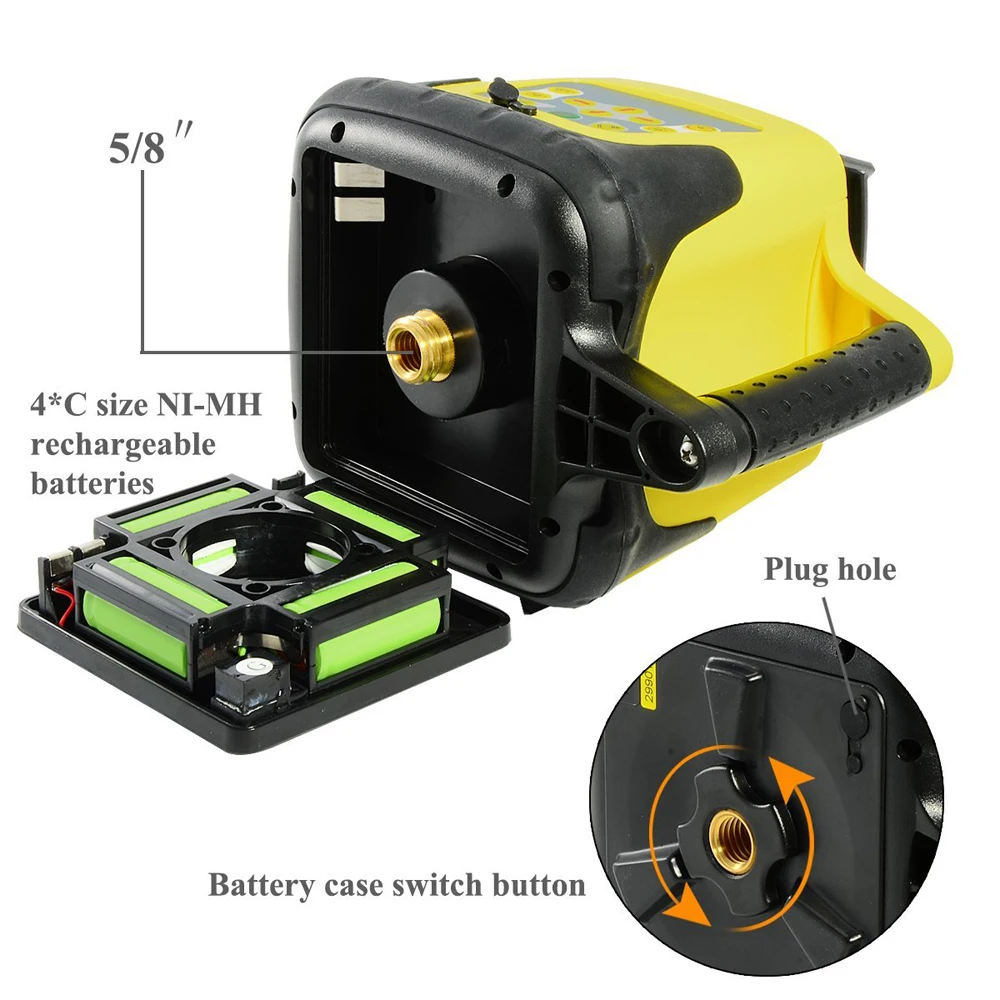

Батарея установка:

Аккумуляторные батареи доступны для этого инструмента.

(1) Снимите крышку корпуса аккумулятора в нижней части прибора.

(2) поместите батареи в корпус в соответствии с правильным электродом.

(3) положите крышку на коробку, а затем Зажмите все винты.

Горизонтальное сканирование:

Положите инструмент на штатив или устойчивую плоскую поверхность или даже подвесите его на стену. установите вертикально инструмент и держите наклон инструмента в диапазоне от-5 ° до + 5 °

Вертикальное сканирование:

Положите инструмент на плоскую поверхность и удерживайте наклон инструмента в диапазоне от-5 ° до + 5 °

Мощность:

1. Нажмите клавишу вкл/выкл, чтобы автоматически включить в функцию, когда индикатор питания загорается.

2. Когда индикатор питания горит, он показывает, что напряжение батареи является недостаточным. Затем аккумуляторные батареи должны быть заряжены.

3. Нажмите кнопку включения/выключения снова, чтобы выключить инструмент и индикатор питания будет выключен.

Выравнивания:

Нажмите клавишу вкл/выкл, чтобы обеспечить автоматический регулятор уровня в функции, когда лазерный луч начинает подмигивать. После того, как автоматический регулятор уровня, лазерный модуль будет вращаться со скоростью 600р. Ч.

Если прибор размещен неправильно, или прибор превышает диапазон ± 5 °. В этот момент индикатор режима и лазерный луч будут мигать вместе. Затем инструмент правильно.

Примечание: прибор автоматически закроется после пяти минут сигнализации.

Регулировкой наклона:

Когда инструмент устанавливается вертикально для горизонтального сканирования, наклон оси X и оси Y может быть нанесен.

Нажмите кнопку ручной/автоматический, когда индикатор режима горит, инструмент входит в режим ручного выравнивания.

Удаленное подключение:

Пульт дистанционного управления прибором принимает инфракрасную технологию.

Направьте диафрагму инфракрасного излучения на инструмент (как показано ниже), чтобы включить дистанционное управление в функцию (Доступное расстояние: в помещении: 30 м; на открытом воздухе: 20 м) панель клавиатуры включает 9 клавиш; индикатор, который RC будет подмигивать, чтобы показать, что рабочий сигнал был отправлен после нажатия любого ключа.

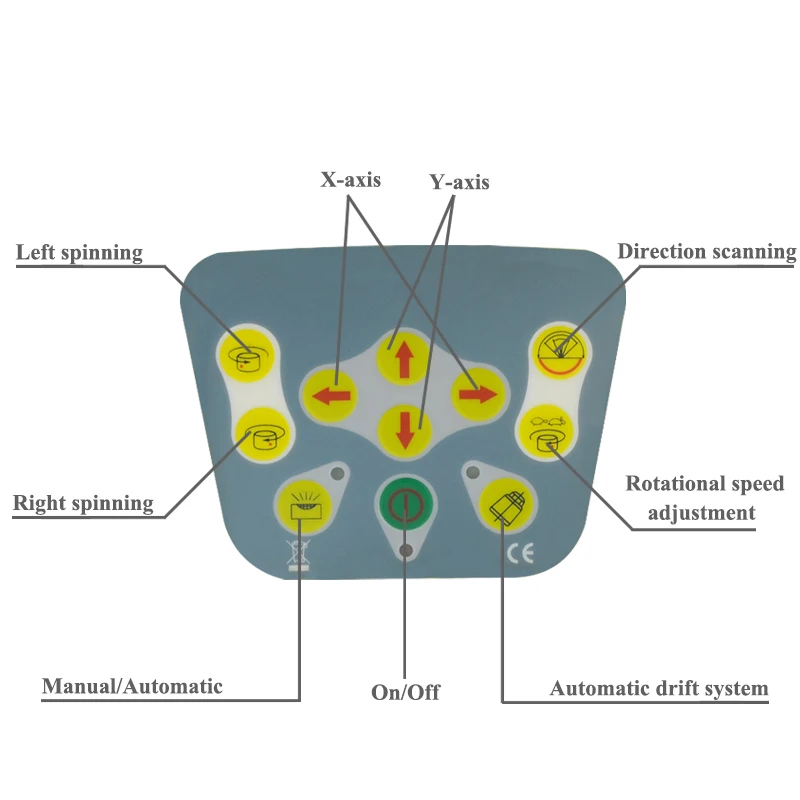

Утилиты панели:

(1) Вкл/Выкл: контроль состояния питания.

(2) Индикатор питания: когда он загорается, инструмент запускается. в противном случае он закрывается.

(3) режим в дикторе: когда он загорается, прибор выравнивается вручную. Когда он мигает, он остается в тревоге. (наклон прибора находится вне диапазона).

(4) ключ автоматической модели дрифтерной системы: предостерегает пользователя для неправильного устройства

(5) модель автоматической дрифтерной системы: когда свет мерцает медленно, он находится в автоматической модели дрифтерной системы. Когда свет мигает быстро, уровень лазера не будет ровным.

(6) Скорость: круговая ручка. Скорость сканирования включает 5 узлов: 0-60-120-300-6000r.hm

(7) направленное сканирование: круговая ручка. угол сканирования включает 5 уровней: 0-10 °-45 °-90 °-180 °

(8) ручной/автоматический: контроль режима выравнивания.

(9) влево-спиннинг: Делая лазерный модуль Шаг-Движение против часовой стрелки, когда лазерный модуль выключен или это сканирование направо.

(10) правый Спиннинг: Маркировка лазерного модуля шаг-moveclockwise, когда лазерный модуль отключен или itis сканирование направо.

(11) ось X; регулировка наклона оси X, когда инструмент остается в ручном режиме.

(12) ось Y: регулировка наклона оси Y, когда инструмент в ручном режиме

Посылка включает в себя:

1 x ротационный лазерный

1 х пульт дистанционного Управление

Приемник-1 шт.

1 х кронштейн для приемника
