Описание
24v36v48v60v72v 400w450w BLDC контроллер двигателя 9 mosfet двойной режим с EBS тормоз Электрический велосипед Скутер MTB трехколесный велосипед ATV запчасти
Обратите внимание, что с 18 июля 2016 года контроллер обновляется. Размер и провода по умолчанию как на изображении выше,
Вес нетто: 460 г
1. Не могли бы вы добавитьUsb портДля зарядки вашего телефона, если вам нужно, пожалуйста, проверьте здесь для подробного описания, нужна дополнительная стоимость, оплатите здесь
Https://www.aliexpress.com/store/group/CHARGER/2802219_511208044.html?spm=2114.12010108.0.0.77Np7L
Можно заряжать для мобильного телефона
Максимальный рабочий ток 1,7а, вход 10-60 в, выходное напряжение 5 В +/-0,25 в.
2. Настройка по умолчанию является алюминиевой оболочкой, клиент может выбрать abs черный пластиковый корпус, если нужно, пожалуйста, оставьте сообщение в примечаниях к заказу.

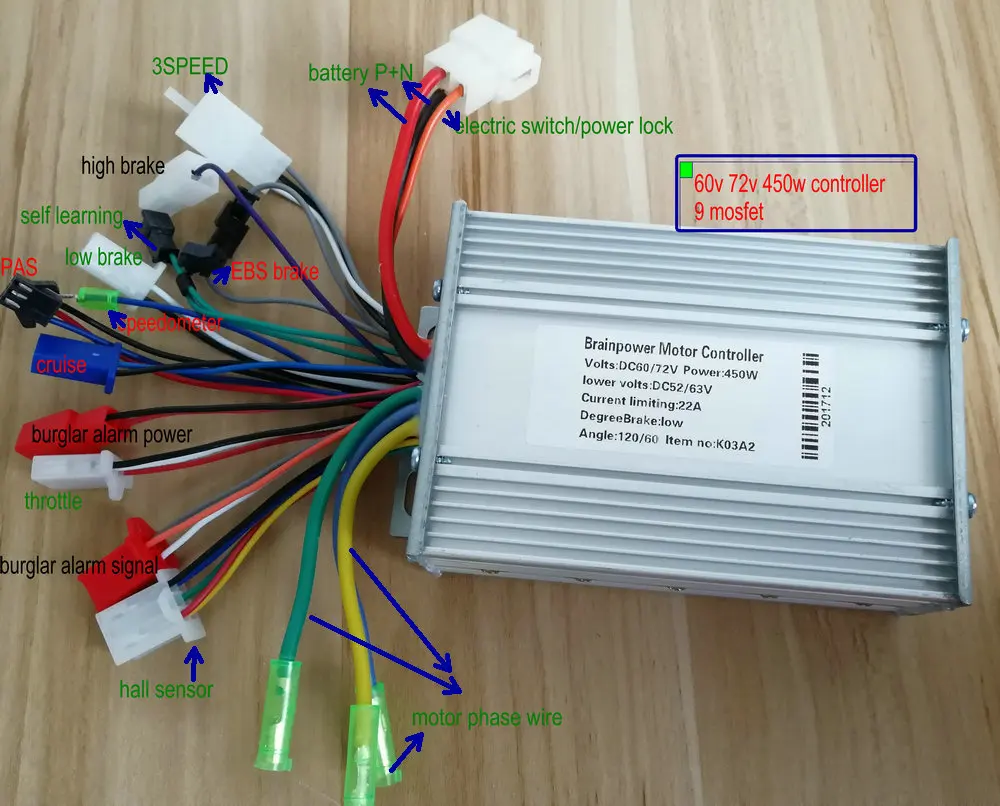

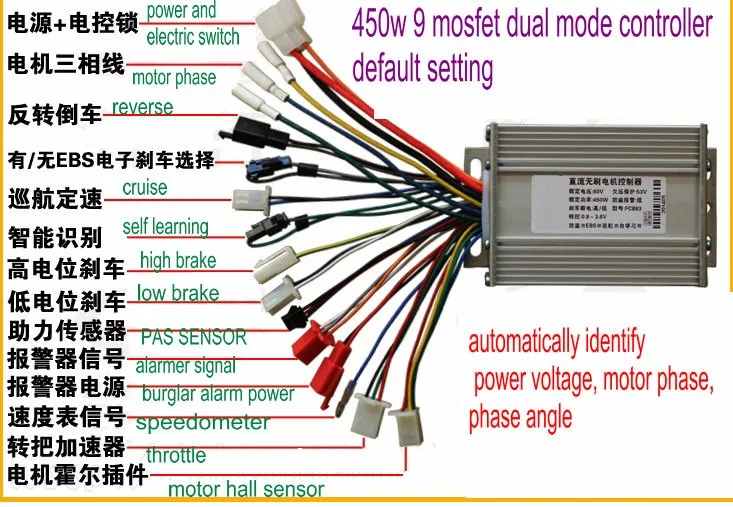

3. Посмотрите, как это проводка
Этот один матч с большинством Электрический велосипед Скутер экспортируется из Китая, и может быть использован в качестве преобразования частей, когда вы хотите конвертировать велосипед mtb в электрический

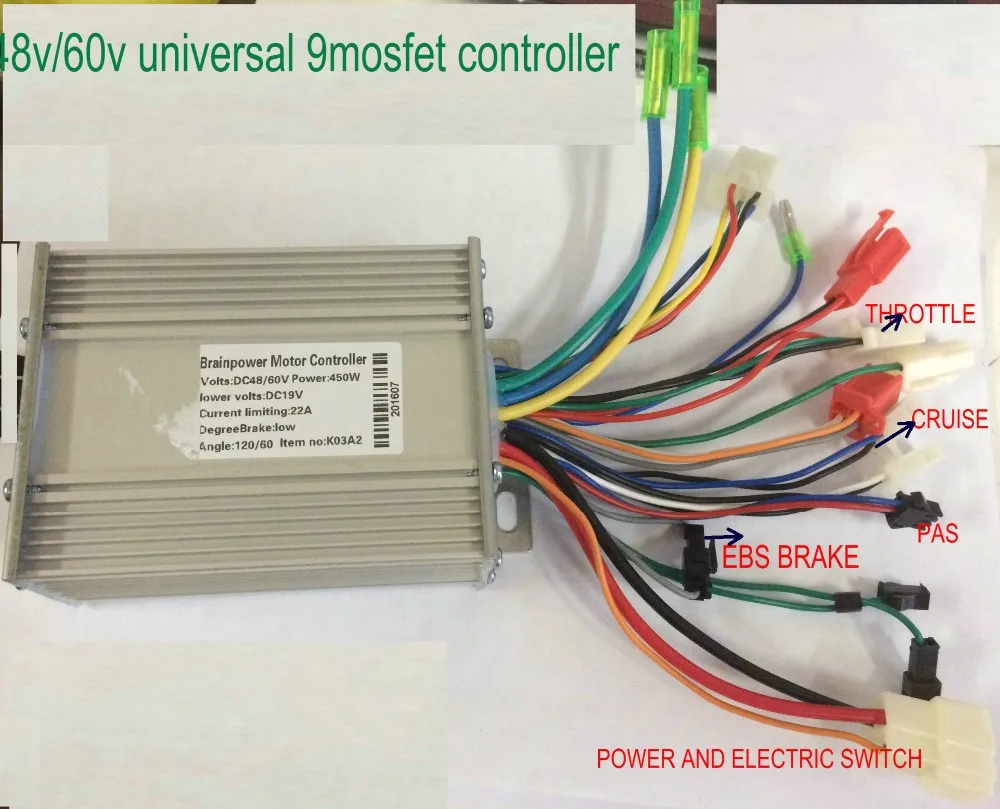

Bellow-это проводка контроллера старой версии
4. Примечания: для этого контроллера клиент может выбрать
1. Одиночный режим-нет самообучения провода, контроллер постоянного тока,(Высокая мощность)
2. Синусоидальный контроллер без провода самообучения.(Маленький шум, требуется высококачественный мотор)
3. Двухрежимный контроллер с проводами самообучения.Может совпадать с мотором с Холлом или нет,Обычно двигатель работает с режимом холла, когда зал срывается, мотор работает без режима Холла автоматически.
Пожалуйста, оставьте сообщение для заказа, чтобы выбрать подходящий для вас. Если нет, мы отправим двойной режим по умолчанию.
5. По умолчанию он имеетПониженного напряжения функцииМожет расширить диапазон и защитить аккумулятор, сделать вас более комфортной езды
Спидометр-это тип напряжения, при необходимости можно изменить на тип Холла
6 см.POS терминал/разъемы
Обычно есть такой
Особые потребности, пожалуйста, оставьте сообщение
7. Размер, клиент может выбрать с установкой или нет. Если нет установки, размер будет 110*84*44 мм. Это меньший размер для 9 контроллер МОП-транзистора. Если вы не выберете, мы отправим все, что есть на складе.
8. votlage автоматически indentify
36 v/48 v
48В/60В
60 v/64 v
60 v/72 v
Клиенту нужно только выбрать вашу группу

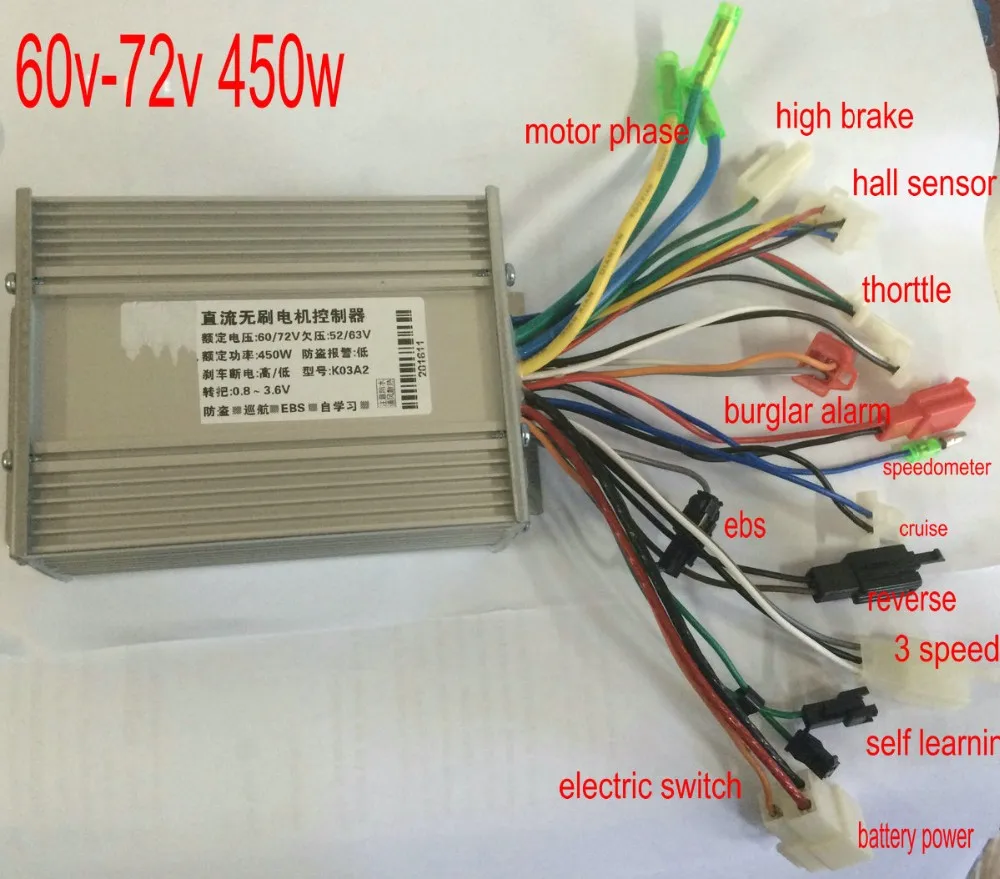

Этот bellow-это новый продукт, 60В 72В 450 w с ebs
9/краткое введение в двухрежимный контроллер двигателя 9 mosfet
Номинальное рабочее напряжение: 24 v/36 v/48 v/60 v/72 v
Номинальная мощность дополнительно: 350 Вт-500 Вт
Максимальный диапазон тока: 17A-26A(Установка по умолчанию 22A)
Точка защиты батареи от низкого напряжения: 20 в/31 В/42 В/52 в/63 в (регулировка в соответствии с требованиями заказчика)
Угол фазы двигателя: 60/120
Область применения:
1. Подходит дляСвинцово-кислотный аккумулятор, литий-ионный аккумулятор, Железо фосфат-литиевая батарея питания...
2. Матч с блоком питания постоянного тока для линейным магнитным мотор ниже 500 Вт, может быть высокоскоростной мотор, двигатель с дифференциальным смешанным возбуждением, мотор для центрального движения линейным магнитным мотор,
Особенности для контроллера
1. Автоматически определяет напряжение питания
2. Автоматически определяет фазу и угол двигателя
Способ определения фазы двигателя: (пожалуйста, прочитайте с подробностями, так как вы будете использовать этот способ по-обидно)
Подключите провода, электрический переключатель провода, проводка двигателя, дроссельной заслонки, самообучающийся провод и открытым питание от аккумулятора и замок для велосипеда, мотора включится автоматически, если сейчас направление правильно, то Вы можете отсоединить провод самообучения. Работа по идентификации завершена.
Если направление работы двигателя является противоположным, пожалуйста, не подключенный самообучающийся провод, затем подключите его в ближайшее время.
Двигатель может автоматически переключать направление. Или вы можете крутить дроссельную заслонку, мотор также может переключать направление поворота автоматически.
После работы двигателя 2-3 секунды, пожалуйста, не подключенный самообучающийся провод. Теперь u закончила работу по идентификации фазы двигателя.
3. Двойной режим, без шума
4. Может управлять и работать с другими электрическими частями
Контроллер общий функция:
1. Руля/дроссельная заслонка
Общая дроссельная заслонка, потенциометр, педаль акселератора все могут работать с ним. Бесступенчатая регулировка скорости, скорость будет стабильной. (Возьмите мультиметр 20 передач, чтобы судить дроссельную заслонку, 5v-красная рука часов, черная рука соединяется с заземлением провода. Теперь укажите около 1,94 К. Если красный с заземляющим проводом и черный с 5 В, то индикация около 1,89 К. Другой способ подключения означает, что 1 означает бесконечность.)
2. Тормоз и отключение питания
Он имеет высокий потенциал и низкий уровень тормозов в то же время для соответствия с различным типом транспортного средства. Для общих фабрика, которая имеет <500 w транспортного средства, они будут принимать низкий уровень тормоза, доставка займет высокий уровень стоп-сигнал в том случае, если их автомобиля уровень заряда> 500 w. Тормозной рычаг обычно состоит из двух проводов, если есть один имеет 12 v Выход при торможении, тогда вам следует взять высокого уровня тормозного троса. Если все два провода не имеют выхода напряжения или являются коммутируемыми с отрицательным полюсом, то вы должны подключить с низким уровнем тормоза.
3. Спидометр
Сигнал скорости имеет тип напряжения батареи и тип холла. По умолчанию устанавливается тип напряжения.
4. Круиз
Эта функция заключается в том, чтобы держать велосипед на фиксированной скорости, и потребителю не нужно будет принимать дроссельную заслонку в это время, которая будет на некоторое время свободная рука. Вы можете выйти из круизного режима, беря рычаг торможения, повторно использовать дроссель и нажать кнопку круиз,Держите велосипед на скорости в течение 6 секунд, он начнет автоматический круиз. Если вам нужна ручная кнопка для управления, можно подключить напрямую, если вам не нужен круиз, просто Отсоедините разъем.
5. Охранная сигнализация-Комплектующие системы охранной сигнал тревоги разъем
Orange-Электрический переключатель Серый-сигнал тревоги Пустые Белый-автомобильный сигнал
Тревожный разъем питания
1. Черный заземляющий провод 2. Красный-положительный
6. Самообучающийся
7. Электронный тормоз EBS
Это функция поддержки торможения, когда соединитель торможения ebs подключен, функция торможения низкого и высокого уровня будет иметь эффект ebs --- торможение будет более быстрым. Если не подключен, торможение не будет иметь этого эффекта. Он будет скользить из-за инертности.
Другие функция дополнительно:
Если нужно, пожалуйста, оставьте сообщение в примечаниях к заказу
1. Скорость 3 передачи высокие/Средние/низкие передачи
Кнопка управления 3 передачами
Шестерни индикатор
2,1: 1 PAS
3. Стоп и реверс
4. Низкая мощность продолжает работать
5. Ограничение скорости регулируется
6. Восстановление одной кнопки
7. Голосовая охранная сигнализация и ЖК-дисплей
Для получения другой подробной информации, пожалуйста, прочитайте руководство пользователя после получения.
Цена указана только за образец, для заказа количества, пожалуйста, оставьте сообщение, мы предоставим большую скидку.
