O125 2in1 цифровой осциллограф Hantek+ мультиметр 40 МГц 70 МГц 250MSa/s 2C42 2C72

Описание

2in1 цифровой осциллограф Hantek + мультиметр 40 МГц 70 МГц 250MSa/s 2C42 2C72

Описание:

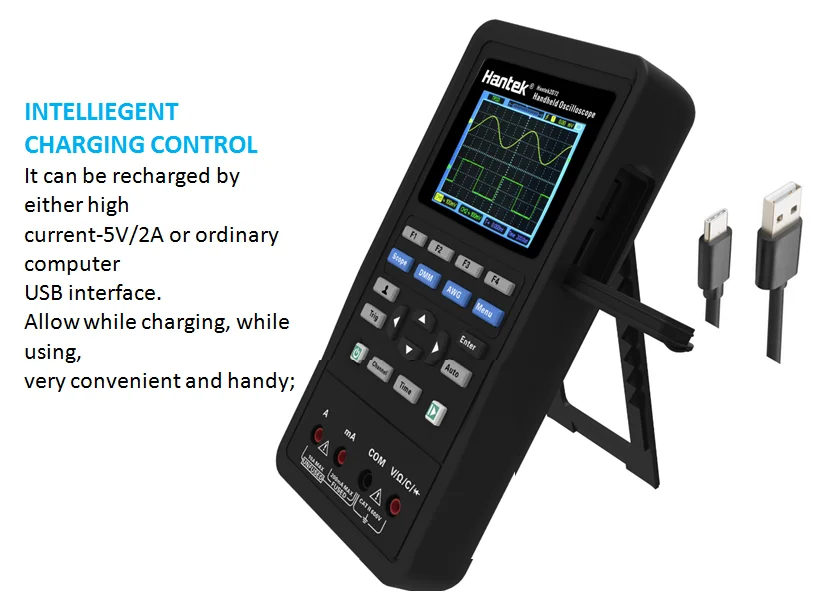

Осциллограф + мультиметр: Эта многоцелевая станция имеет три универсальных функции Испытательного Прибора. Это исходящий правосторонний продукт для инженеров. Интеллигентая (ый) контроль заряда: Его литиевые батареи можно заряжать byeither высокой current-5V/2A или обычный компьютерный USB-интерфейс. Позволяет во время зарядки, во время использования, очень удобно и удобно; Сверхнизкий уровень мощности: Интерфейс зарядки типа C, после каждой подзарядки 2 часа, устройство может использоваться непрерывно в течение полного дня или в режиме ожидания более двух месяцев; Источник питания литиевой батареи большой емкости:Tesla style 18650 сменная система питания литиевой батареи, без замены батареи; Зарядное устройство 5 В/2 А + зарядный кабель типа C: Тип C мощность + интерфейс передачи данных, может поделиться зарядным устройством и кабелем данных с вашим мобильным телефоном; Автоматический тест с одной клавишей: Магический инструмент и незаменимая функция для тестирования новичка; Объем маленький, одной рукой держится: Конструкция Подвески 45 градусов обеспечивает вам работу станции в любом месте в любое время; Одна ключевая страница, быстрое сравнение двух групп справочных сигналов + 6 групп хранения сигналов, простой и эффективный; Цифровой вольтметр функция: Автоматическое Измерение частоты и амплитуды, удобное и беззаботное; Функция измерения курсора поддерживает ручное измерение времени и напряжения и точно измеряет требуемые формы волны; Переключение в один клик меню на китайском и английском языках; Цвет ЖК-дисплей экран:Изысканные и плавные линии делают формы волны четкими и неискаженными, когда увеличивают; Минималистичный дизайн клавиатуры упрощает работу, удобен в использовании; Unibody обсадных труб: Прекрасное ощущение касания, благоприятная ударопрочность, выдающаяся термостойкость, легко разбирается; -Функция тарирования:Свободный от уровня дрейф после длительного времени неиспользованного; Универсальный мультиметр функция:Напряжение, ток, сопротивление, диод, конденсатор, тест на ВКЛ-ВЫКЛ;

Функция видеосъемки:Сканирование кода на задней панели машины, чтобы получить помощь в видео-курсе;

O125 2in1 цифровой осциллограф Hantek+ мультиметр 40 МГц 70 МГц 250MSa/s 2C42 2C72

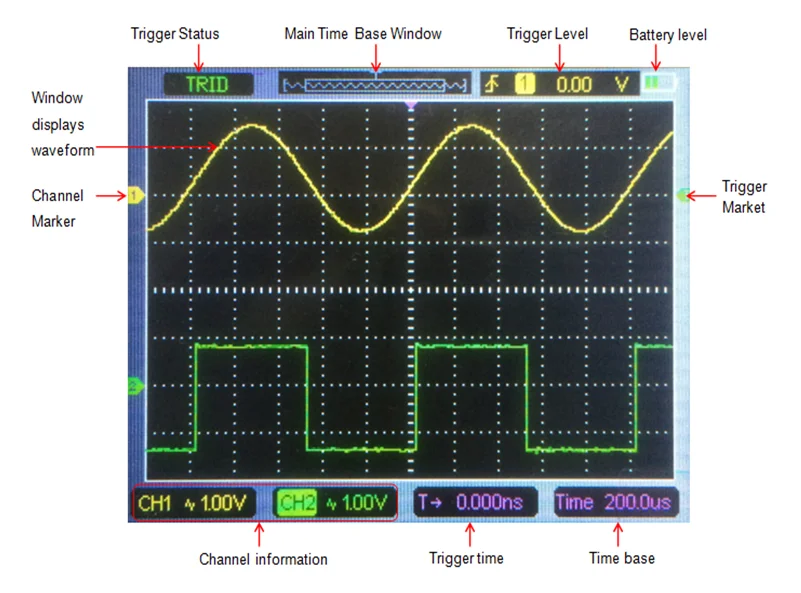

Интерфейс обзор

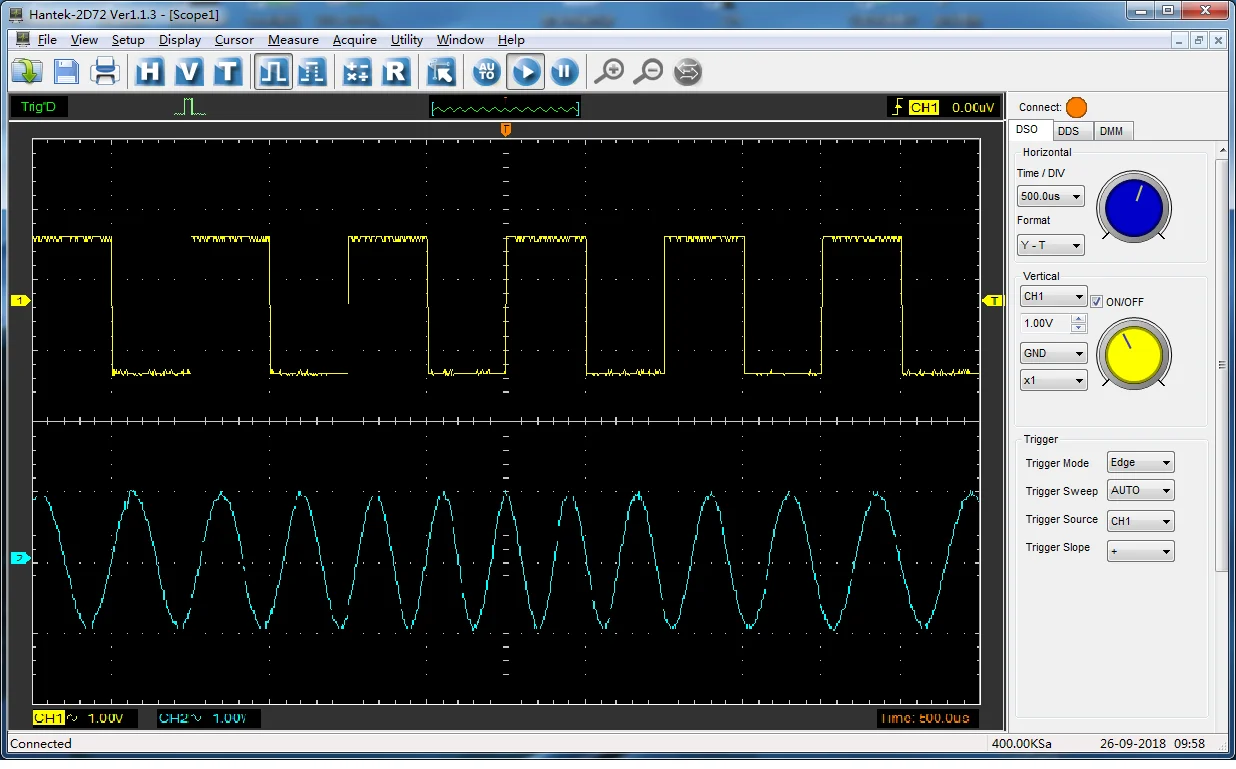

Мощный программное обеспечения для подключения к компьютеру

Осциллограф мощные функции: 20 видов автоматического измерения, измерение курсора,

Функции печати и сохранения сигналов, функции REF и Math, функции передачи/сбоя.

O125 2in1 цифровой осциллограф Hantek+ мультиметр 40 МГц 70 МГц 250MSa/s 2C42 2C72

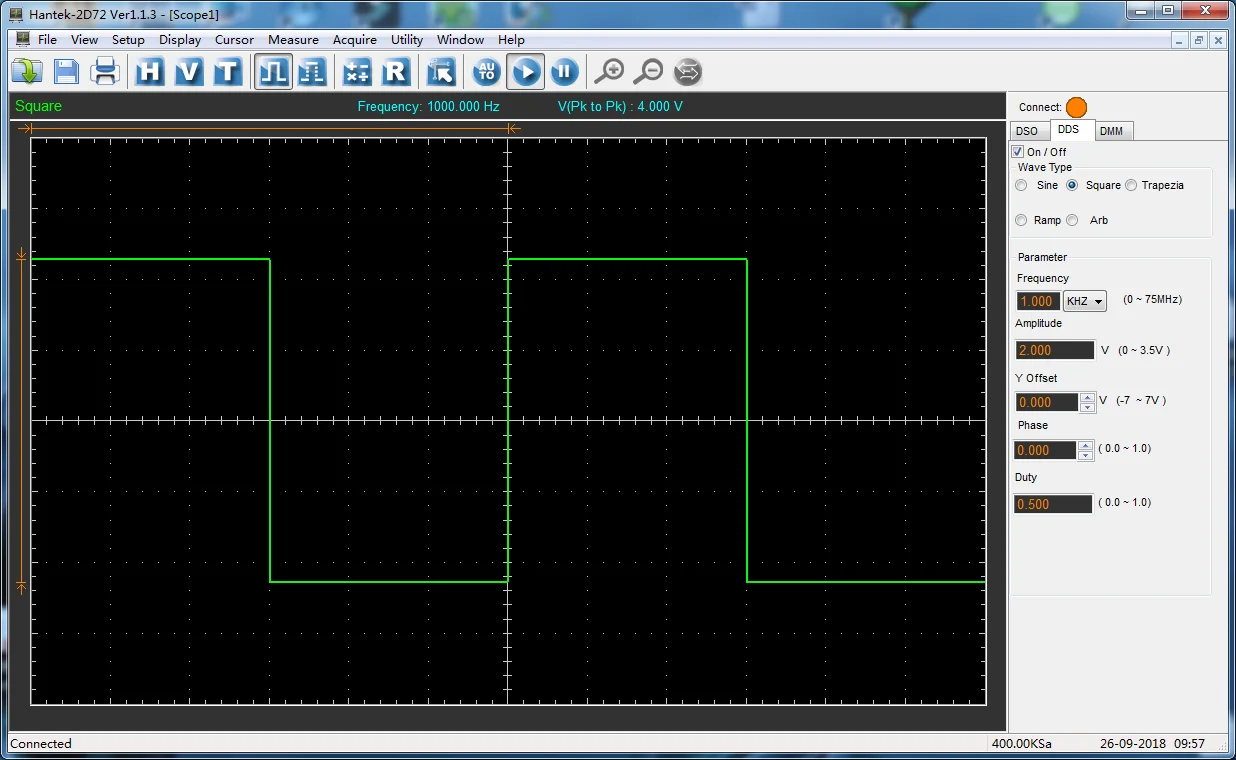

Генератор сигналов способен рисовать и выводить произвольные формы сигналов на своем ПК программное обеспечение

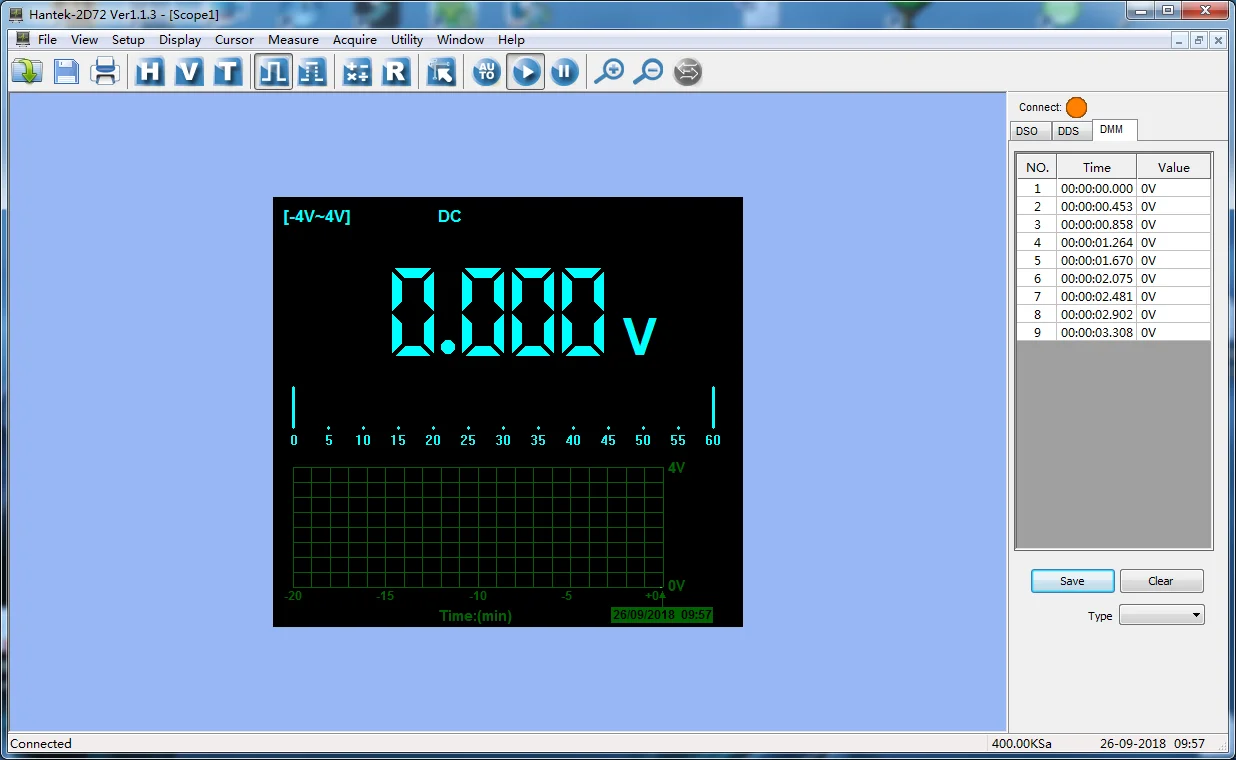

Его мультиметр с функцией рекордера, который поддерживает результат измерения, неровно изгибает кривые

И анализировать их.

Параметры:

Модель	Hantek2D72	Hantek2D42	Hantek2C72	Hantek2C42
Режим осциллографа
Пропускная способность	70 МГц	40 МГц	70 МГц	40 МГц
Канал	2CH + DMM + AWG	2CH + DMM + AWG	2CH + DMM	2CH + DMM
					По горизонтали
Образец диапазон скорости цифрового потока	250MSa/s (одноканальный), 125MSa/s (двухканальный)
Сигналов интерполяции	(Син х)/х
Запись Длина	Макс. 6 K для одноканального; 3 K образцов на двухканальный
SEC/DIV диапазон	5 NS/div ~ 500 s/div 1, 2, 5 последовательностей
Вертикальный
Аналого-цифровой преобразователь	8-бит, каждый канал выборку одновременно
Вольт/DIV диапазон	10 мВ/div ~ 10 В/divat вход BNC
Предел пропускной способности, типичный	20 МГц
					Низкочастотная характеристика (-3 дБ)	≤10Hz на BNC
Время подъема на BNC, типичное	≤5ns
DC усиления точность	± 3% для нормального или среднего режима приема, 10 в/div до 10 мВ/div
Примечание: полоса пропускания уменьшается до 6 МГц при использовании 1х зонда.
Приобретение
Приобретение режимов	Обычный
Триггер
Тип	Края
Режим	Авто, нормальный, одиночный
Уровень	± 4 деления от центра экрана
Точность уровня триггера	0.2div × volts/div в пределах ± 4 деления от центра экрана
Наклон	Рост, падение, рост и падение
Источник света	CH1/CH2
Вход
Соединительная муфта	DC, AC или GND
Вход импеданс	25пф±3 пФ, 1м±±2%
Переменному току
Затухания зонда	1X, 10X
Поддерживается зонд затухание факторов	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	150 VRMS
Измерение
Курсор	Разница напряжения между курсорами: △V
	Разница во времени между курсорами: △T
Автоматические измерения	Частота, амплитуда
Генератор сигналов произвольной формы режим
Сигналов частоты	Синус: 1 Гц ~ 25 МГц		-	-
	Площадь: 1 Гц ~ 10 МГц		-	-
	Рампа: 1 Гц ~ 1 МГц		-	-
	EXP: 1 Гц ~ 5 МГц		-	-
Для отбора проб	250MSa/s		-	-
Амплитуда	2.5Vpp (50Ω)		-	-
	5Vpp (высокое сопротивление)		-	-
Частота Разрешение	0.10%		-	-
Канал	1CH выходного сигнала		-	-
Сигналов глубины	512Sa		-	-
Вертикальный Разрешение	12 бит		-	-
Выход сопротивление	50 Ом		-	-

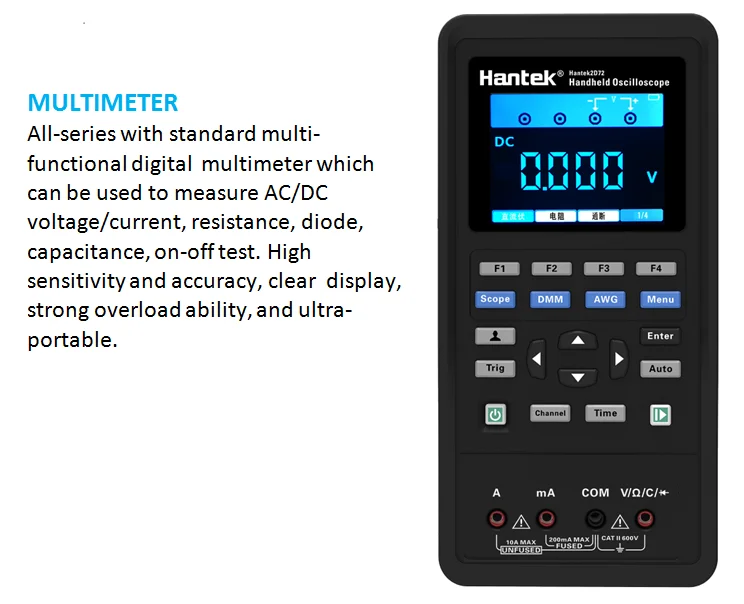

DMM Цифровой мультиметр
Максимальная Разрешение	4000 отсчетов
DMM режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и вкл.-ВЫКЛ.
Максимальная Вход Напряжение	Переменный ток: 600 В, постоянный ток: 800 в
Максимальная Вход ток	Переменный ток: 10А, постоянный ток: 10А
Вход сопротивление	10MΩ
Измерение термин	Диапазон	Точность	Разрешение
DC Напряжение	400.00mV	±( 0.8% + 5)	100uV
	4,000 V		1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	±( 1% + 2)	1 V
	Защита от перегрузки: 400 мВ: 250 В, другие: 600 В/мин.
AC Напряжение	4,000 V	±( 1.2% + 5)	1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	±( 1.5% + 5)	1 V
	Частота: 40 Гц ~ 400 Гц;
	Частота 400 V и 600 V: 40Hz ~ 100Hz
Постоянный ток	40.00mA	±( 1% + 2)	10uA
	200.0mA	±( 1.5% + 2)	100uA
	4.000A	±( 1.8% + 2)	1mA
	10.00A	±( 3% + 2)	10mA
	Защита от перегрузки:
	Самовосстановляемый предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Переменного тока	40.00mA	±( 1.3% + 2)	10uA
	400.0mA	±( 1.8% + 2)	100uA
	4.000A	±( 2% + 3)	1mA
	10.00A	±( 3% + 5)	10mA
	Частота: 40 Гц ~ 400 Гц;
	Самовосстановляемый предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Сопротивление	400,0 Ω	±( 1% + 3)	0,1 Ω
	4.000K Ω	±( 1.2% + 5)	1Ω
	60.00K Ω		10Ω
	400.0K Ω		100Ω
	4.000M Ω		1KΩ
	40.00M Ω	±( 1.5% ± 3)	10KΩ
	Защита от перегрузки: 220 Vrms
Постоянной ёмкости, универсальный конденсатор	40.00nF	±( 3% + 5)	10pF
	400.0nF		100pF
	4,000 мкФ		1nF
	40,00 мкФ		10nF
	100,0 мкФ		100nF
	Защита от перегрузки: 220 Vrms
Диод	0 В ~ 2,0 в
ВКЛ-ВЫКЛ	<50Ω
Общие характеристики
Дисплей
Дисплей Тип	2,8 inch64K цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах
Разрешение дисплея	320 по горизонтали на 240 по вертикали
Дисплей контраст	Регулируемый
Питание
Поставка Напряжение	100V-240VAC, 50 Гц-60 Гц; постоянного тока на входе: 5VDC, 2A
Мощность потребления	<2,5 W
Предохранитель	T, 3A
Батарея	2600mA * 2
На окружающую среду
Операционной Температура	0 ~ 50 °C (32 ~ 122 °F)
Для хранения Температура	-40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажность	≤ + 104℉ (≤ + 40 °C): ≤90% относительная влажность
	106℉ ~ 122℉ (+ 41 °C ~ 50 °C): ≤60% относительная влажность
Метод охлаждения	Конвекционная печь
Высота над уровнем моря	Операционная и	3000 м (10000 футов)
	Нерабочем
Механическому воздействию	Случайной вибрацией	0,31 гRMSОт 50 Гц до 500 Гц, 10 минут на каждой оси
	Нерабочем	2,46 гRMSОт 5 Гц до 500 Гц, 10 минут на каждой оси
	Рабочая	50 г, 11 мс, полусинус
Механические часы
Измерение	199x98x40 мм (Д x Ш x В)
Вес	624 г

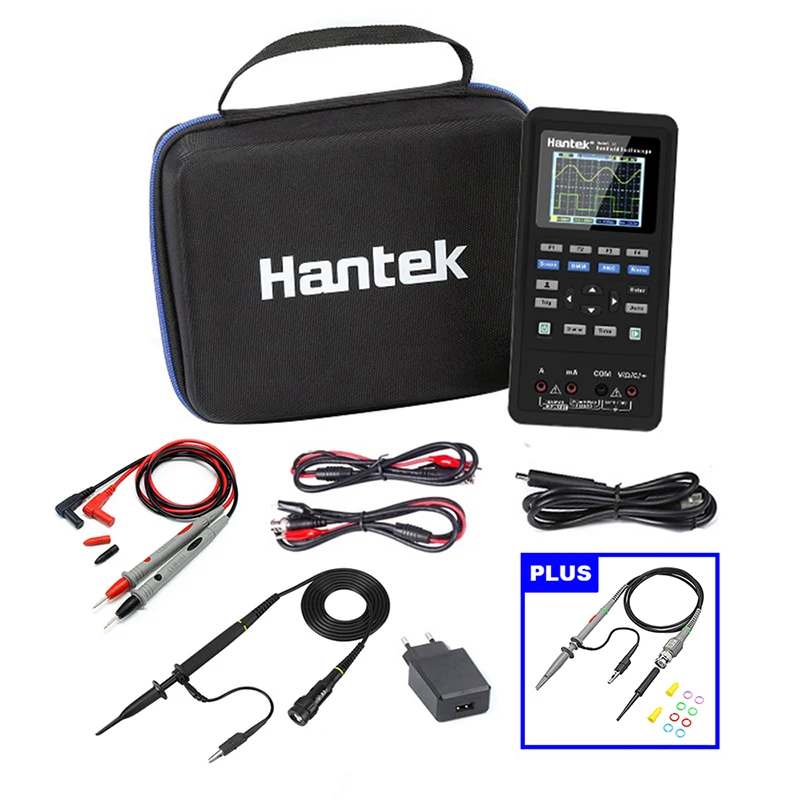

Стандартный аксессуары	Зонд * 1, Зажим зонда * 2, Тип, кабель для зарядки * 1, Адаптер питания * 1, мультиметр зонд * 1 *100 датчик осциллографа на МГц 1 (плюс)**	Зонд * 1, Зажим зонда * 2, Тип, кабель для зарядки * 1, Адаптер питания * 1, мультиметр зонд * 1 *100 датчик осциллографа на МГц 1 (плюс)**	Зонд * 1, Зажим зонда * 1, тип, кабель для зарядки * 1, Адаптер питания * 1, Мультиметр зонд * 1 *100 датчик осциллографа на МГц 1 (плюс)**	Зонд * 1, Зажим зонда * 1, Тип, кабель для зарядки * 1, Адаптер питания * 1, Мультиметр зонд * 1 *100 датчик осциллографа на МГц 1 (плюс)**
