2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85V~ 250V 220V 4 RF канальный приемник

5.0 5 отзывов 11 заказов

480 руб.

Цвет:

Описание

2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85 V ~ 250 V 220 V 4 RF канальный приемник

Примечание:

Это недавно разработанный AC 4-х канальный приемник модуль.

Работа более широко используется и универсальна.

Вам нравится этот товар, пожалуйста, будьте уверены в покупке.

Продавец обещает:

Если у вас есть какие-либо проблемы с качеством, пожалуйста, свяжитесь со службой поддержки клиентов, мы гарантируем пополняемость.

Если вы не понимаете программирование, пожалуйста, свяжитесь со службой поддержки клиентов, мы обещаем научить вас, как работать.

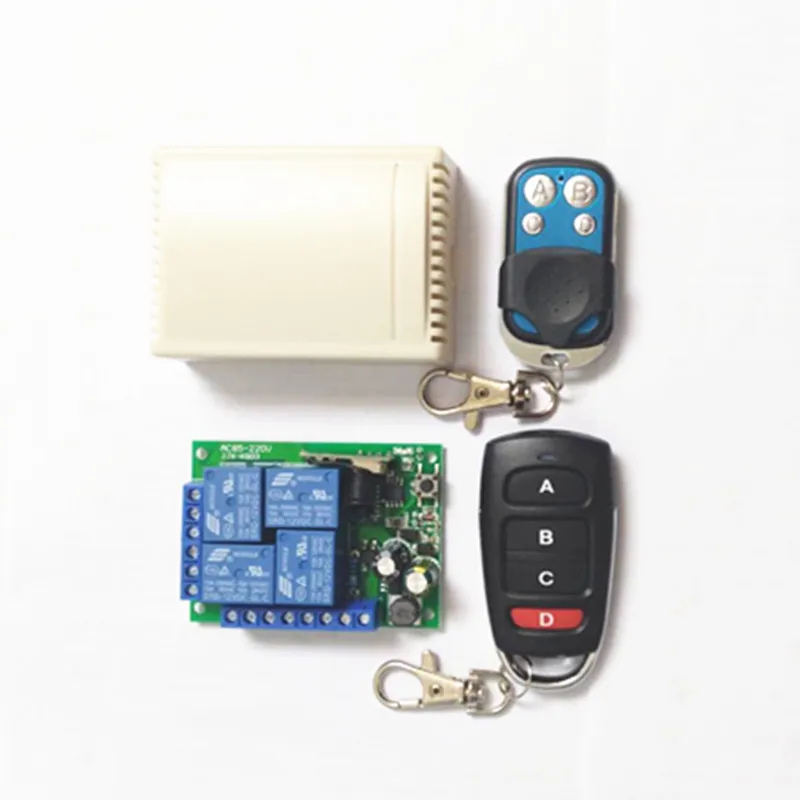

Посылка заказа включает в себя: (2 модели заказа могут быть выбраны)

Модель заказа-1 шт.:

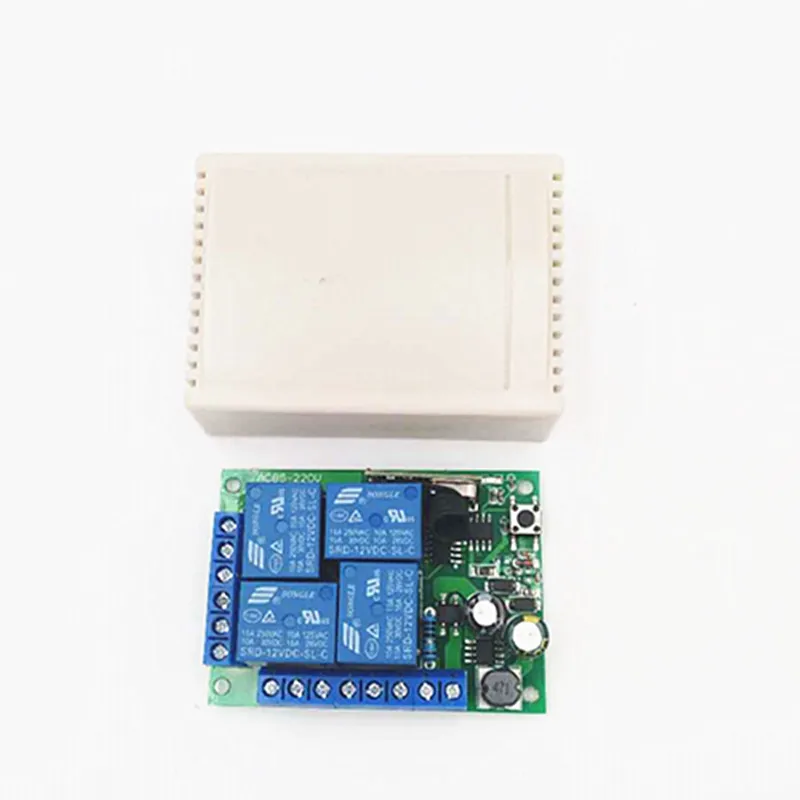

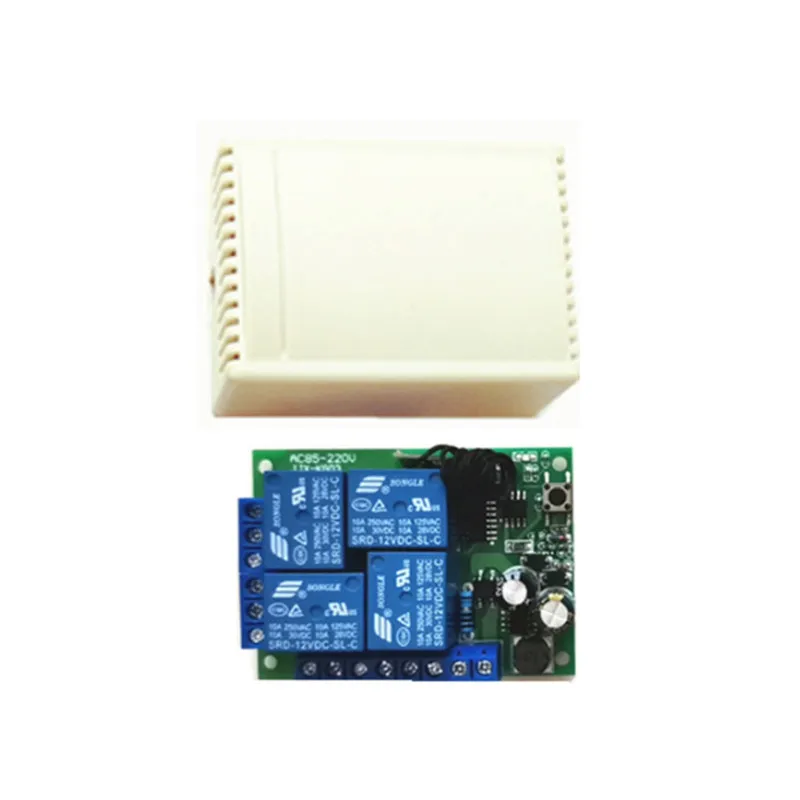

Модуль переключателя приемника (KR2204): 1 шт. с пластиковой оболочкой

2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85V~ 250V 220V 4 RF канальный приемник

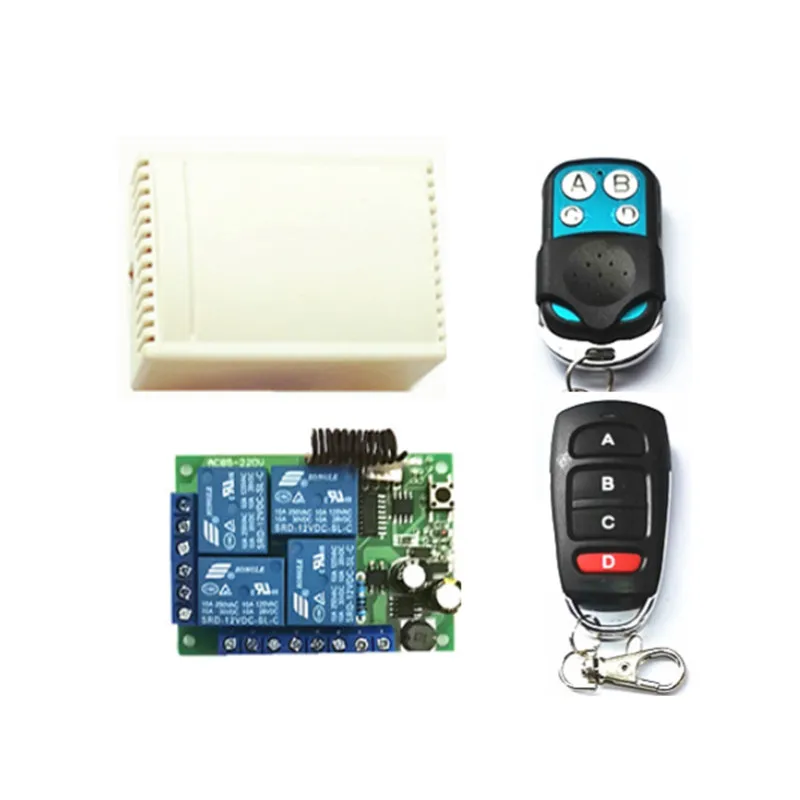

Модель заказа 2:

Модуль переключателя приемника (KR2204): 1 шт. с пластиковой оболочкой

Пульт дистанционного управления: 2 шт. Две формы, [KT16 + KT01] с батареей

2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85V~ 250V 220V 4 RF канальный приемник

Изображение продукта

433 мгц радиочастотный пульт дистанционного управления 1527 EV1527 обучающий код

(1); KT01

2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85V~ 250V 220V 4 RF канальный приемник

(2); KT16

2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85V~ 250V 220V 4 RF канальный приемник

Технические данные:

Входная мощность: 85-250 В переменного тока

Ток в режиме ожидания: <8.5ма

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приема:> 97 дБм

Расстояние передачи: 50-100 м (открытое пространство)

Режим декодирования: декодирование программного обеспечения MCU

Удаленное Хранение: 16 шт.

Поддержка удаленного типа: Обучающий код, фиксированный код

Режим работы: Мгновенный, тумблер,

Тип проводки: фиксированный терминал

Размеры печатной платы: 35*65

Схема подключения шаг

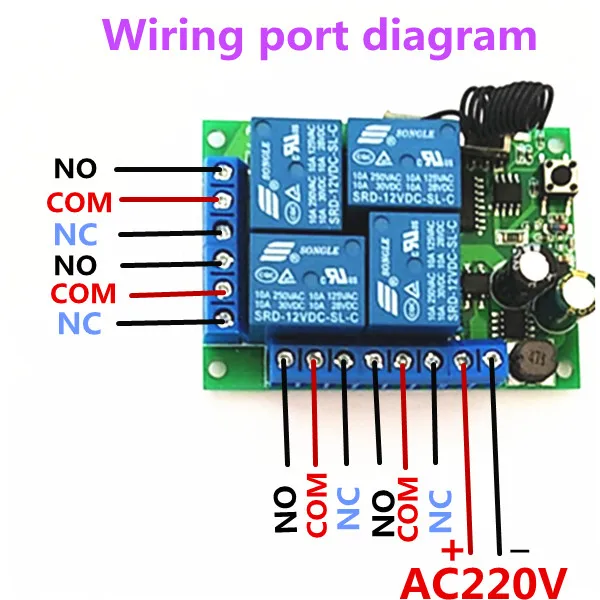

Линия подключения порт схема

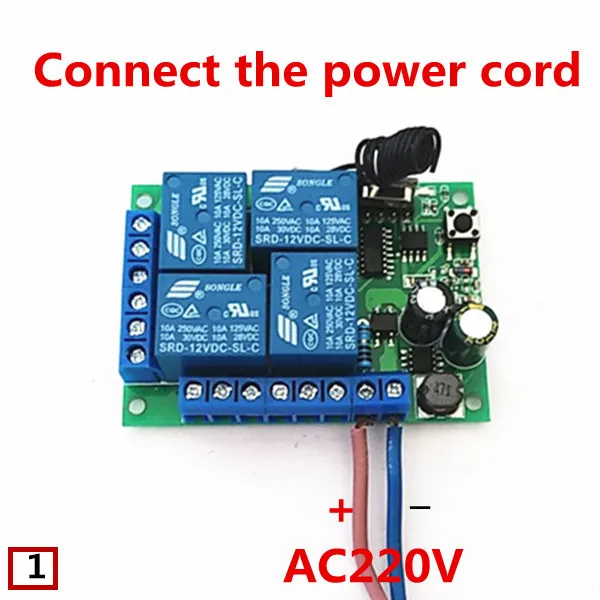

1, подключите шнур питания

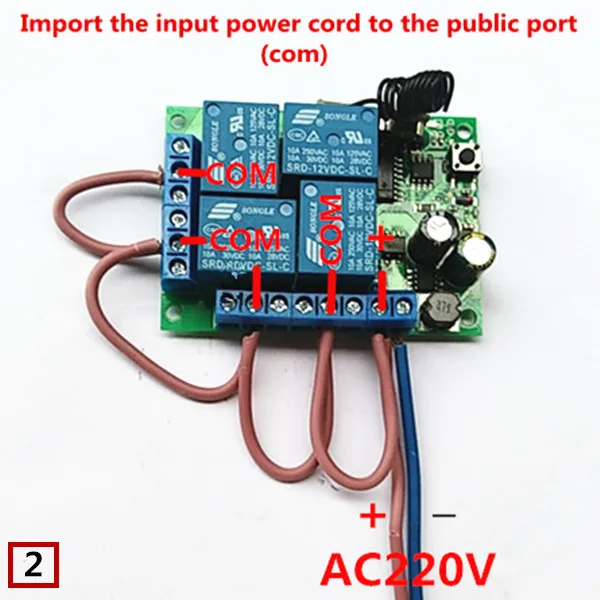

2.Импорт живого провода входного кабеля питания в общий порт (com)

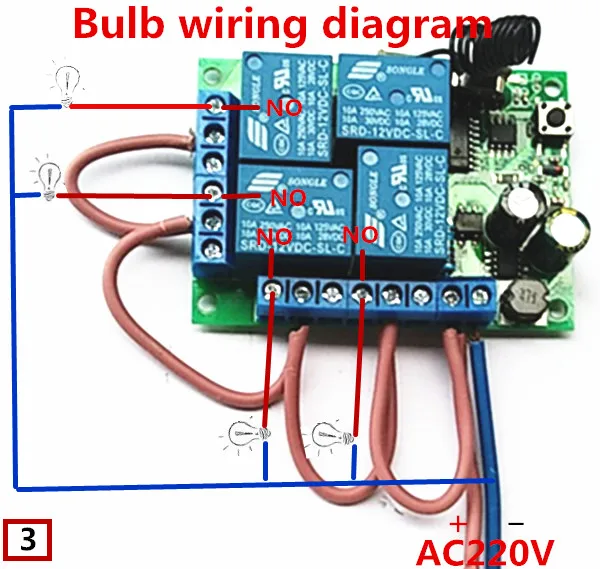

3. Подключите два провода лампы к клемме "NO" и отрицательному кабелю.

Способ подключения цепи:

Пожалуйста, обратите внимание:Модуль переключателя приемника номер KR2204 имеет 3 способа режима работы. Выходной сигнал имеет 2 уровня напряжения. Это решается импутом COM pin

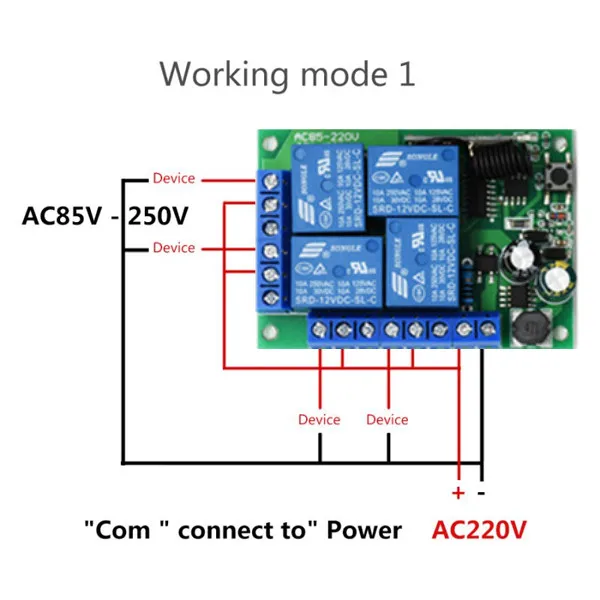

Режим вывода-1 шт.:

Подключите COM к источнику питания AC220V, выходной контакт создаст сигнал AC220V. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

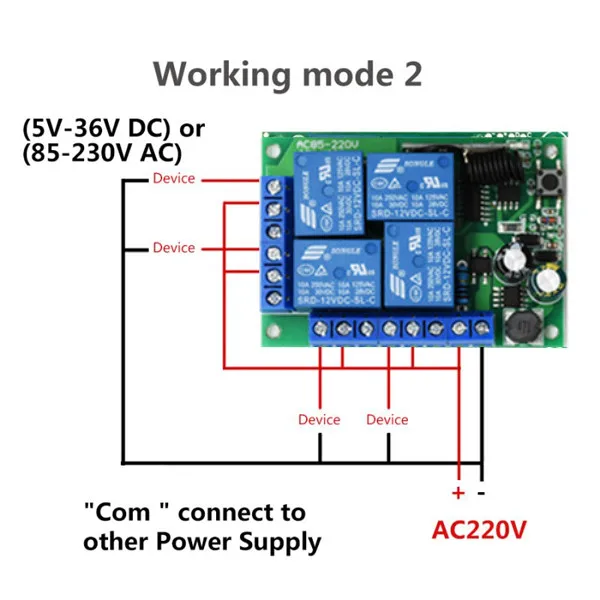

Режим вывода 2:

Подключите контакт COM с любым другим дополнительным источником питания, выход будет создавать тот же сигнал напряжения, что и дополнительный источник питания. Это может быть прямой ток или переменный ток. Решается дополнительным блоком питания.

Но, пожалуйста, обратите внимание:Дополнительный источник питания должен быть в диапазоне модуля приемника- (DC5-36V,Переменного тока85-240 В) .

Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

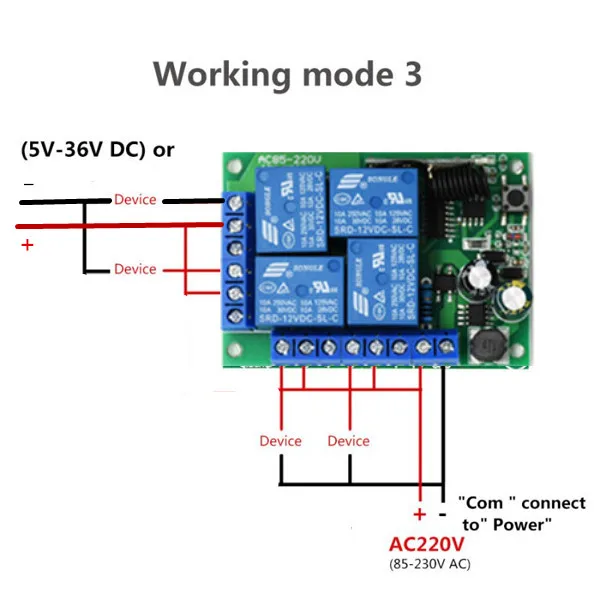

Режим 3:

Смешанный режим работы: Вы также можете сделать 2-канальную работу в режиме выхода постоянного тока, и 2 с выходом переменного тока. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

Как программировать?

Укажите ключевые значки на рисунке ниже;

1. (кнопка обучения)

2. (светодиодный свет)

2 штуки из двух моделей 1527 пульт дистанционного управления обучающим кодом. AC 85V~ 250V 220V 4 RF канальный приемник

Как использовать 4 кнопки (A, B. C. D) дистанционного управления и 4 канала AC220V приемник.

Три методы программирования

Сначала очистите необработанные данные в приемнике. Нажмите и удерживайте кнопку «learn» на приемнике 8 раз, и светодиодный индикатор будет продолжать мигать.

Код будет очищен. (Если светодиодный лампочка на приемнике не мигает, проверьте состояние подключения питания и попробуйте более корректные методы)

После очистки кода весь пульт больше не будет действительным.

Один: Мгновенный (мгновенный) режим, работа следующая:

1. Нажмите кнопку «узнать» на приемнике один раз, чтобы войти в режим настройки переключателя.

Дождитесь, пока светодиодный индикатор загорится.

2. Затем нажмите любую кнопку на пульте дистанционного управления, например кнопку «A», светодиодный лампочка на приемнике будет мигать, а затем гаснет.

Обучение кодированию завершено.

3. нажмите и удерживайте кнопку «A» на пульте дистанционного управления, реле раскроется (начнет работать), отпустите кнопку «A» на пульте дистанционного управления, и реле будет выключено (перестанет работать).

Три ключа от B. C. D работают точно так же.

Два: режим самоблокировки: действия следующие:

1. Дважды нажмите кнопку «обучения» на приемнике, чтобы перейти в режим настройки переключателя.

Дождитесь, пока светодиодный светильник,

2. Нажмите и удерживайте любую кнопку на пульте дистанционного управления, например кнопку «A», светодиодный лампочка на приемнике будет мигать, а затем гаснет.

Обучение кодированию завершено.

3. нажмите и удерживайте кнопку «A» на пульте дистанционного управления, реле подключения включается (начинает работать), затем нажмите кнопку «A» на пульте дистанционного управления снова, реле выключено. (перестают работать)

Б. Три ключа с. Д работают точно так же.

Три: режим взаимной блокировки: Работа следующая:

1. Трижды нажмите кнопку Learn на приемнике. Введите режим настройки переключателя.

Дождитесь, пока светодиодный индикатор загорится.

Обучение кодированию завершено.

3. нажмите кнопку «A» на пульте дистанционного управления, реле включено (начинает работать), затем нажмите кнопку «B» на пульте управления, реле включается (начинает работать), первый канал “A” выключен (перестанет работать), другое реле включено. Нажмите "C", чтобы повернуть "B", нажмите "D", чтобы закрыть "C".

Преобразуйте друг в друга.

Обратите внимание

* Если вы не понимаете. Используйте компьютер для просмотра видео на странице с описанием продукта. Узнайте, как это сделать, или отправьте нам сообщение. *
