Описание
Этот продукт включает в себя два небольших гаджета, включая передатчик дистанционного управления и модуль приемника дистанционного управления, который является всей передающей и приемной системой дистанционного управления. И поставляется с ультра-сильной функцией и приносит вам много удобства в вашей повседневной жизни. Он с ситемой удаленной поддержки и беспроводным управлением вашей двери гаража, электронные ворота, электрические приборы и другие телекоммуникационные оборудования в пределах 50 м (свободное пространство). Привнеся вам совершенно новый опыт дистанционного управления, вы не можете упустить его.
Особенности:
* Передатчик поддерживает связь с обучающий код (1527) общая микросхема, как, например, PT1527, EV1527 и т. Д. Совместимость с большинством из 1527 дистанционного Управление реле панель приемника.
* Модуль приемника поддерживает 7 адвантагед режим работы: кратковременный режим, режим переключения, защелкивается, 2-х канальный кратковременный режим + 2-канальный режим переключения, 2-канальный кратковременный режим + 2-канальный режим переключения, 2-х канальный режим переключения + 2-канальный мгновенный режим, независимый 2-х канальный мгновенный режим + Независимый 2-х канальный мгновенный режим.
* Поддержка хранения количества пульта дистанционного управления: 25 шт (Примечание: система может хранить для 25 шт пультов, если пульт дистанционного управления получает более 25 шт, начальный пульт дистанционного управления будет потерян).
* Стабильная схема, высокая точность и высокая эффективность, индивидуализация и гуманозация дизайн, принося вам гораздо удобный.
* Идеально подходит для дистанционного управления входным охранным переключателем, переключателем управления светом, электрически управляемыми воротами/окнами, роликовыми дверями затвора, гаражными дверями, электрически управляемыми воротами и другими телекоммуникационными оборудованием.
Примечание:
1. Этот передатчик поддерживает только код обучения (1527) приемника
2. Этот передатчик не может быть запрограммирован.
3. Мы не предлагаем розничную упаковку, но мы упакуем ее хорошо перед отправкой.
Технические характеристики:
Вид продукции: 4-канальный пульт дистанционного Управление передатчик + приемник модуль
Частота RF: 433 МГц
Тип кодировки: Обучающий код (1527), фиксированный код (2262).
РЧ режим работы: Задайте Супергетеродинный прием
Режим модуляции: ASK
Для передатчика:
Поддерживаемый канал: четыре канала
Операционной Напряжение: DC12V
Рабочий ток: <25ма
Мощность передачи: + 13 дБм
Частота ветра: ±0. 2 МГц
Расстояние передачи: 50 м (свободное пространство)
Цвет: черный
Размер основного изделия: 5,4*2,9*0,9 см/2,1*1,14*0,35 унций
Основной вес изделия: 26 г/0,9 унций
Посылка Размеры: 5,5*3,0*1,0 см/2,16*1,18*0,39 oz
Вес упаковки: 28 г/1,0 унций

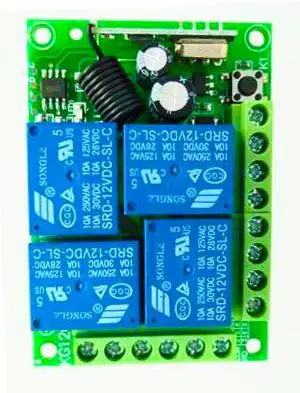

Dor Модуль приемника:
Модель: KR1204-4
Режим работы: Мгновенный/тумблер/защелкивающийся и т. д.
Рабочее напряжение: 12 В постоянного тока
Потребляемый ток: 5mA
Частота RF: 433 МГц
Выход ток: ≤10a
Чувствительность приема:> 104dbm
Диапазон дистанционного управления:> 50 м (свободное пространство)
Режим выхода: сухой контакт/выход напряжения
Проводной способ подключения: фиксированная Проводная стойка

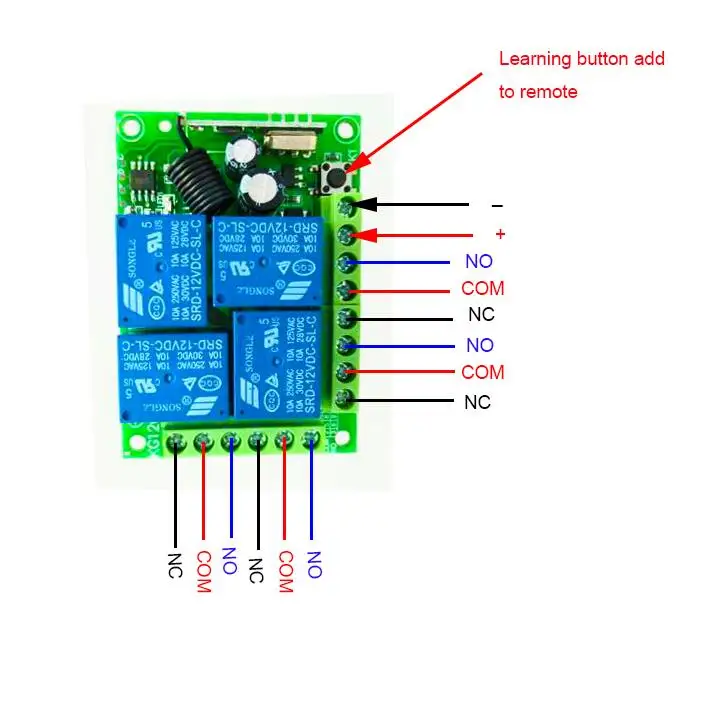

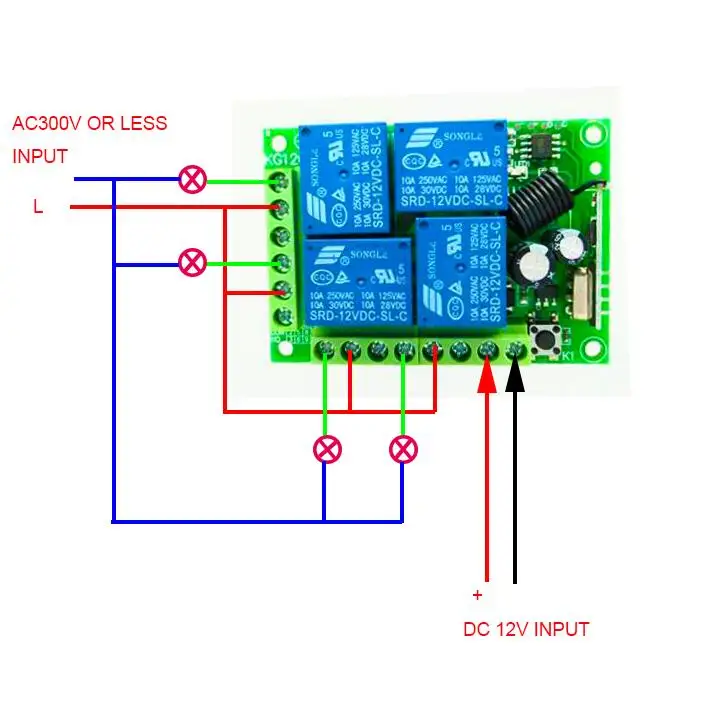

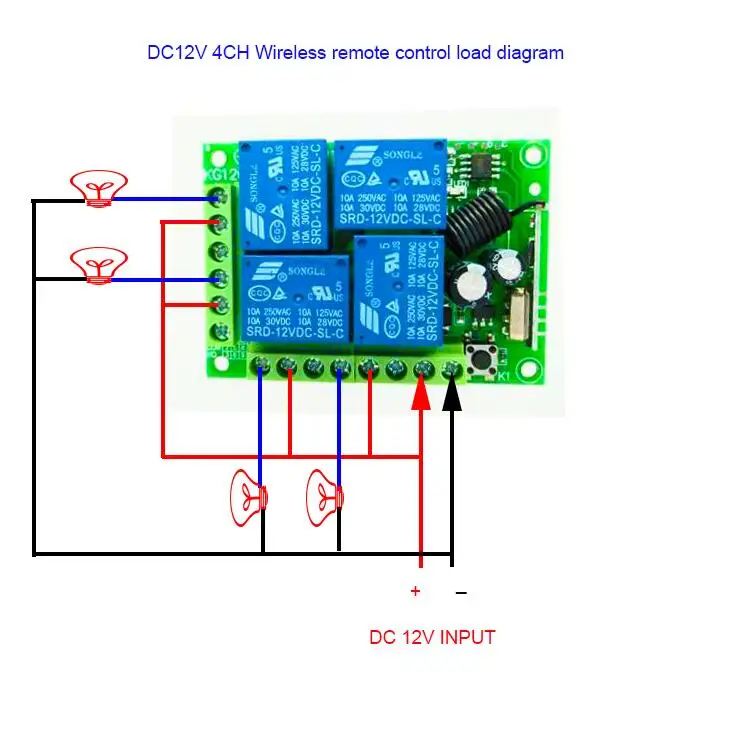

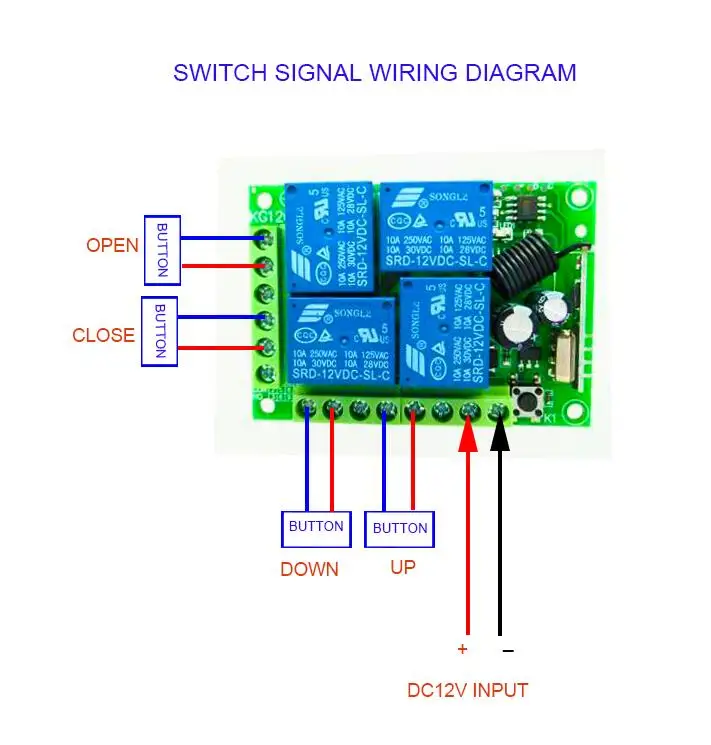

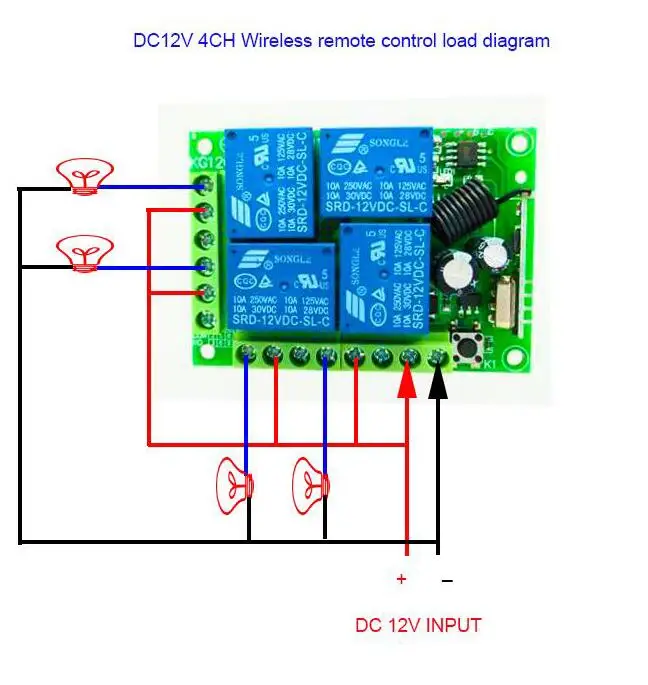

Проводка Порты и разъёмы:
+ V = положительный полюс
GND = входной сигнал отрицательного полюса
1. KC1 обычно закрыт реле (NC)
2. KC1 общее реле (COM)
3. KC1 нормальный открытый реле (нет)
4. KC3 обычно закрыт реле (NC)
5. KC3 широко реле (COM)
6. KC3 нормальный открытый реле (нет)
7. KC2 обычно закрыт реле (NC)
8. KC2 общее реле (COM)
9. KC2 нормальный открытый реле (нет)
10. KC4 обычно закрыт реле (NC)
11. KC4 общее реле (COM)
12. KC4 нормальный открытый реле (нет)
(Когда реле заряжено, нет и COM подключено).
Цвет: зеленый (печатная плата), белый (внешняя оболочка).
Размер платы: 7,3*5,3*2,5 см/2,87*2,0 * 0.98in
Вес платы: 59,4 г/2,0 унций
Посылка Размеры: 7,5*5,5*3,0 см/2,95*2,16 * 1.18in
Вес упаковки: 77 г/2,7 унций
Посылка список:

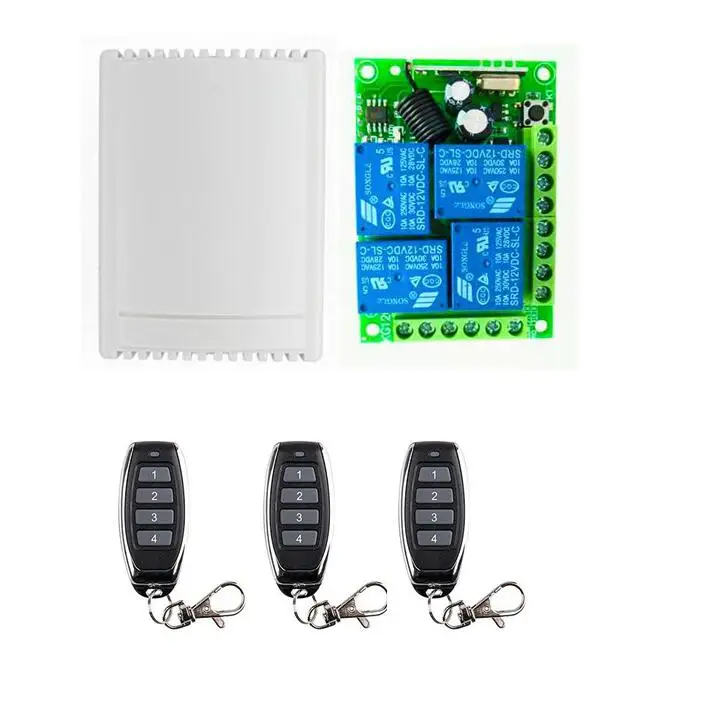

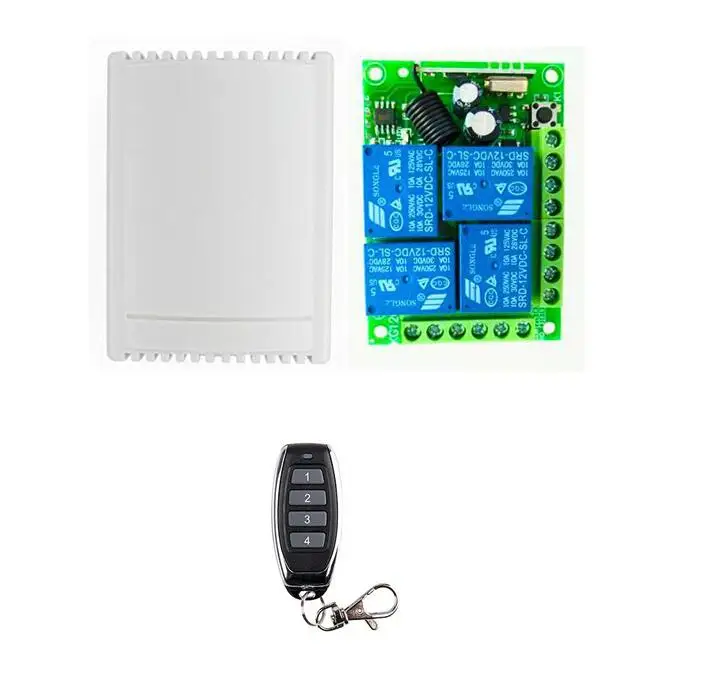

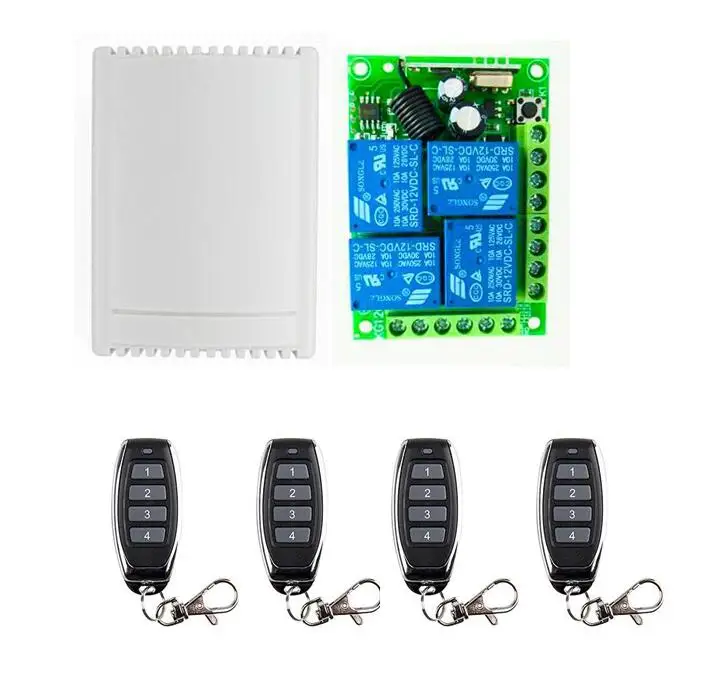

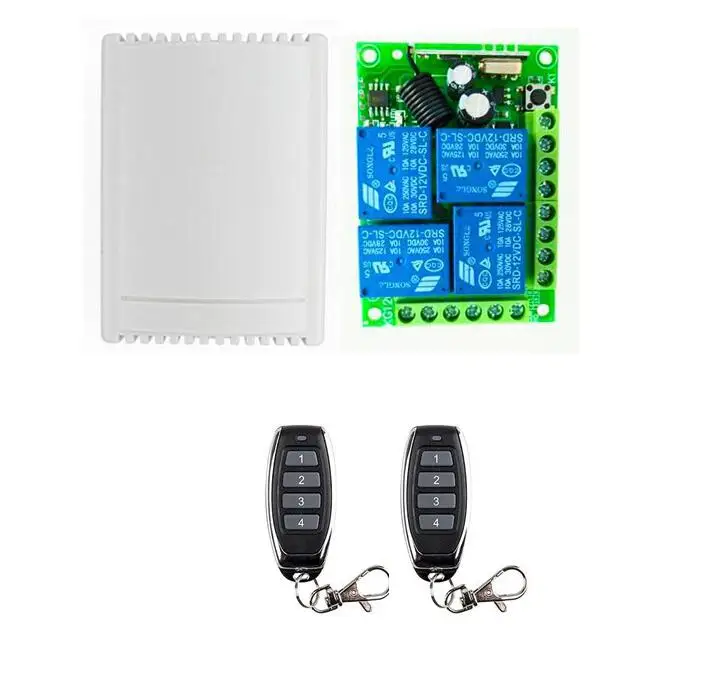

1-4 * пульт дистанционного управления (батарея входит в комплект)
1 * KR1204-4 4-канальный пульт дистанционного Управление модуль приемника (в том числе внешней оболочки)
Управление инструкции
Удаление существующих данных дистанционного управления:
Нажатие 8 раз кнопки обучения на плате приемника, светодиодный индикатор на приемной плате выключится, Затем включается; это означает, что существующие пульты дистанционного управления удаляются успешно.
Кратковременный режим:
1) Нажмите кнопку один раз (ключ обучения на плате приемника),
Светодиодный индикатор (на приемной плате) выключается. Светодиодный индикатор выключен, прежде чем он будет ярким.
2) Нажмите кнопку «A», затем нажмите кнопку «B», светодиодный индикатор (на приемной плате) Включите, это означает, что удачная установка «мгновенного режима».
Режим переключения:
1) нажатие кнопки 2 раза (ключ обучения на плате приемника),
Светодиодный индикатор (на приемной плате) выключается. Светодиодный индикатор выключен, прежде чем он будет ярким.
2) Нажмите кнопку «A», затем нажмите кнопку «B», светодиодный индикатор (на плате приемника) Включите, это означает, что вы успешно устанавливаете «режим переключения».
Переключить режим 2:
1) нажатие кнопки 3 раза (ключ обучения на плате приемника),
Светодиодный индикатор (на приемной плате) выключается. Светодиодный индикатор выключен, прежде чем он будет ярким.
2) Нажмите кнопку «A», затем нажмите кнопку «B», светодиодный (на приемной плате) Включите, это означает, что вы успешно устанавливаете «режим переключения 2».
Управление Введение:
О Рабочий режим:
1. Мгновенный/Joggle: Нажмите и удерживайте-> On; Release-> Off
Удерживайте нажатие одной кнопки, соответствующий канал работает/включается; отпустите палец стоп/выкл. (4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик)
2. тумблер/самоблокирующийся замок: Нажмите-> ВКЛ; Нажмите снова-> ВЫКЛ
Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите ту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) нужен 4 кнопки дистанционного управления (передатчик).
3. Блокировка/Блокировка: Нажмите-> on; нажмите другую кнопку-> Off
Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите другую кнопку остановки/выключения (в то же время другой соответствующий канал работает). (4-канальный переключатель (приемник) нужно 4 кнопки дистанционного управления (передатчик).
Настройка режима работы:
1. мгновенный режим: нажмите на кнопку обучения на приемной плате один раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор означает, что Настройка кратковременный режим успешно.
2. режим переключения: нажмите два раза кнопку обучения на приемной плате дважды (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный означает, что режим переключателя успешно настраивается.
3. режим фиксации: Нажмите кнопку обучения на приемной плате три раза (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте второй кнопкой дистанционного управления, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор означает, что Настройка режим фиксации успешно (первую кнопку расшифровывается как, Вторая кнопка отключается).
4.2CH мгновенный + 2CH тумблер: Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
5. 2CH мгновенный + 2CH защелкивается: Нажмите кнопку обучения на приемной плате пять раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
6. 2CH тумблер + 2CH защелкивается: Нажмите кнопку обучения на приемной плате шесть раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
7. 2CH защелкивание + 2CH защелкивается: Нажмите кнопку обучения на приемной плате семь раз (светодиодный индикатор на приемной плате будет сигналировать одновременно), затем нажмите любую дистанционную кнопку, сигнализатор три раза с помощью пульта дистанционного управления, светодиодный индикатор с помощью.
8. удаление существующих данных дистанционного управления: нажатие кнопки обучения на приемной плате восемь раз, светодиодный индикатор на приемной плате будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удалены успешно.
Примечания:
1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и корректного электричества.
2. Пожалуйста, быстро меняйте батарею, когда напряжение дистанционного управления является недостаточным (когда напряжение батареи является недостаточным, как правило, закрывайте передачу).
3. Пожалуйста, обратите внимание, чтобы избежать металлическая маска, мощное оборудование, сильные помехи электромагнитных поданных при использовании беспроводной радиочастотной продукции, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.
4. Пожалуйста, избегайте аномального использования продукта. ненормальное использование уменьшит производительность и срок службы продукта, когда это может повредить продукцию и даже создать риск для вашей безопасности.
