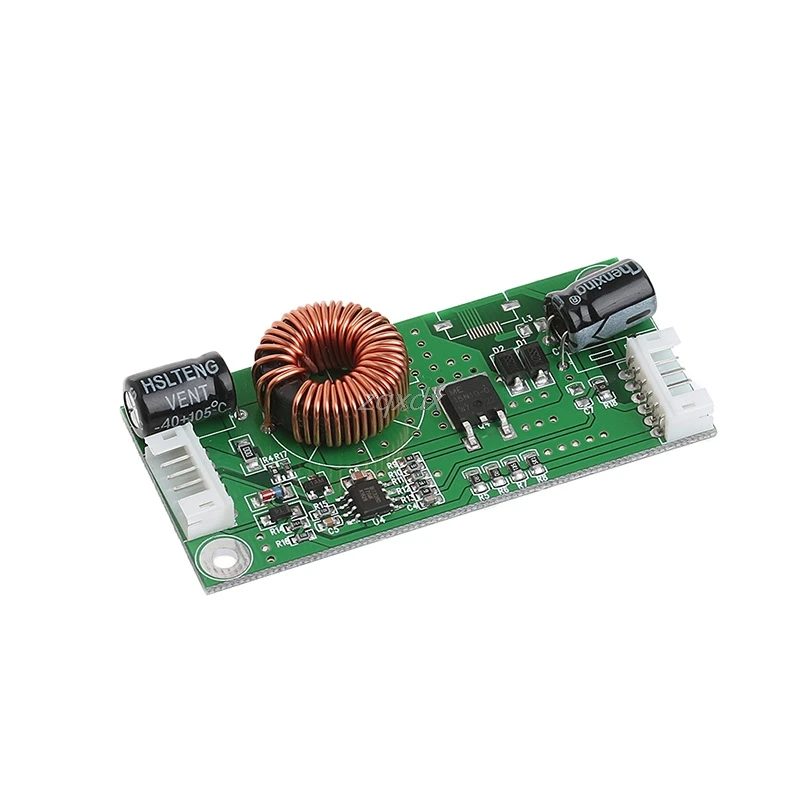

14-37 дюймов светодиодный драйвер лампы с подсветкой ЖК-телевизор постоянный ток Шаг до июля Прямая поставка

Особенности:

1,14-37 светодиодный светодиодная подсветка лампы Драйвер платы постоянного тока

2. ускоренная структура, эффективность преобразования достигла более 92%

3. Низкий нагрев устройства, стабильность, длительный срок службы

4. PCB небольшой, тонкий дизайн, ошибка контроля тока в пределах ± 5%

5. Этот продукт является постоянной текущей платой, напряжение автоматически адаптируется

Технические характеристики:

Общий электронный символический код подсветки:

VCC: положительное напряжение питания, напряжение питания цепи (напряжение обычно 12 В или 24 В)

Вкл/Выкл, ВКЛ, EN, ON_BL: сигнал Переключения pin

ШИМ, PDIM, VDAJ, BL-PWM: Регулировка яркости pin

GND: Земля (отрицательный электрод)

Светодиодный +: положительный электрод светоизлучающего диода (лампа)

Светодиодный-: отрицательный электрод светоизлучающего диода (лампа)

Повышение температуры контролируется при температуре около 25 градусов (повышение температуры = температура поверхности устройства-температура окружающей среды)

Предельные параметры:

Когда до 24 В вход: Vout = 75 в Iout = 720ма максимум или 60 Вт

Когда до 12 В вход: Vout = 75 в Iout = 400 мА максимум или 30 Вт

Вы можете использовать источник питания 12 В для снижения стоимости системы

Теплый отзыв

Предельный параметр относится к максимальной емкости, когда продукт в процессе приложения. на самом деле, пожалуйста, под предельными параметрами, чтобы обеспечить надежность продукта при использовании.

Размер печатной платы: около 6,80*3,0 см/2,68 "* 1,18"

Без Розничные пакеты

Количество: 1 шт.

Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает:

1 х модуль
