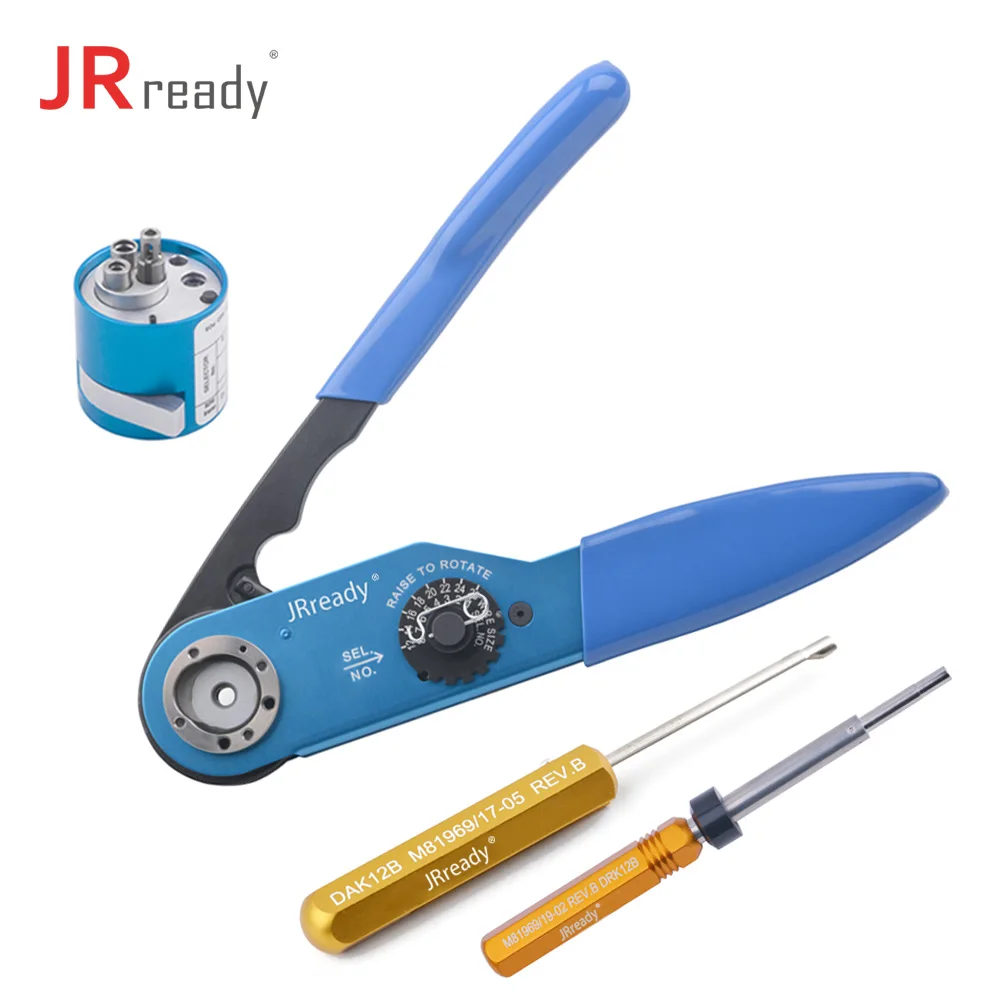

Комплект YJQ-W2A& TH1A& DAK12B& DRK12B опрессовочные клещи M22520/1-01standard обжимной диапазон 12-26AWG инструмент для ремонта самолетов

Описание

Общая информация

1.YJQ-W2A совместим с M22520/1-01, который широко используется для обжима проводов и контактов в электронные коннекторы.

2.Диапазон обжима провода: 12AWG (3,33 мм2) До 26AWG (0,128 мм2).

Принципы работы

1. Обжимной метод

Обжимной инструмент принимает кривой механизм движения, его приложенная сила переносится через четыре кривые в полости головы правой плоскогубцы ручки к четырем индентерам. Четыре интенсивности делают центробежное линейное движение, что делает его передние зубы обжимать контакт для завершения процесса обжима. Цикл контролируется Высокоточный Фиксатор обеспечивает консистенцию впечатления и качество обжима проводов и контактов.

2. Диапазон регулировки

Обжимной инструмент имеет восемь селекционных номеров, точные данные указаны следующим образом:

Селектор нет.	Рабочий диаметр мм/дюйм
	Динамично развивающаяся	B) Нет GO
1	0,71/0,028	0,84/0,033
2	0,81/0,032	0,94/0,037
3	0,91/0,036	1,04/0,041
4	0,99/0,039	1,12/0,044
5	1,14/0,045	1,27/0,050
6	1,32/0,052	1,45/0,057
7	1,50/0,059	1,63/0,064
8	1,73/0,068	1,86/0,073

3. Измерительная инструкции

«GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте зеленый «GO» gage end в indenter, это должно быть легко, в противном случае селекторная передача является неправильной

(Осторожно! Не обжимайте GAGE!)

«NO GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте красный «NO GO» конец в indenter, он не может пройти полностью, в противном случае, селекторная передача является неправильной.

(Осторожно! Не обжимайте GAGE!)

Обжимной инструкции

1.Вставьте контакт и подготовьте провод через Индентер с обратной стороны.

2.Выдавите ручки вместе, пока храповик не выпустит. Затем ручка автоматически возвращается в открытое положение.

Меры предосторожности

1.Храните обжимной инструмент и другие устройства в чистоте и исправном хранении, когда он не используется или нет технического обслуживания оператора.

2.Не пытайтесь погрузить инструменты в раствор для очистки или распылить масло в инструменты для смазки.

3.При обнаружении аномалий из-за неправильных способов, не пытайтесь демонтировать инструменты или сделать ремонт. Пожалуйста, перестаньте использовать его и Свяжите нас как можно скорее, наша компания предлагает полный ремонт и рекалибрационные услуги.
