AC220V/AC110V/DC24V электрический линейный привод 200kg-300kgs мотор система автоматического распашных ворот

Описание продукта:

1. Durecale и тишина в работе двигателя.
2. Устройство сцепления для отключения питания, используйте специальный ключ сцепления, Управляйте воротами вручную.
3. Перестаньте работать, когда ворота пересекаются с препятствиями.
4. Мягкий старт и мягкий стоп, избегайте некоторых аварий
5. Регулируемый интервал открытия/закрытия между мастером и невольными воротами.
6. Регулировка чувствительности местоположения
7.24VDC открывалка для распашных ворот может работать для солнечной системы питания и резервного аккумулятора

8.Низкая температура минус 40 ° нормальная работа

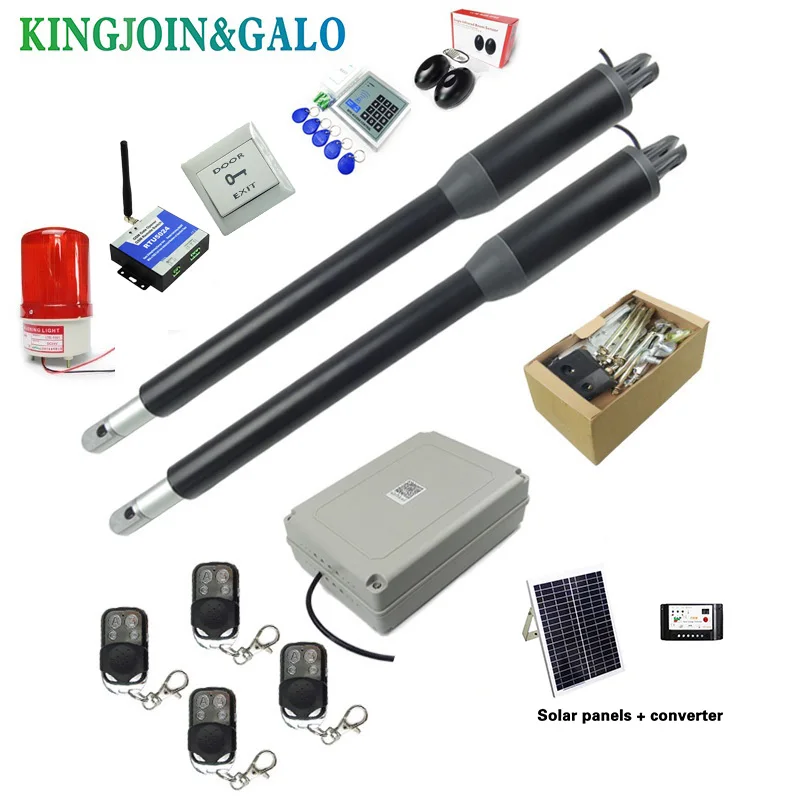

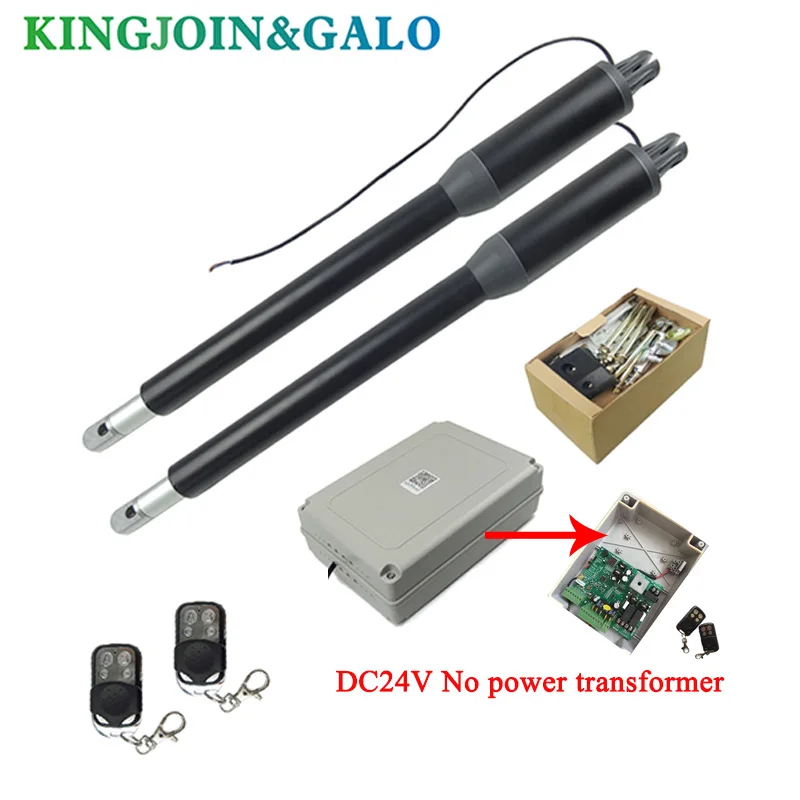

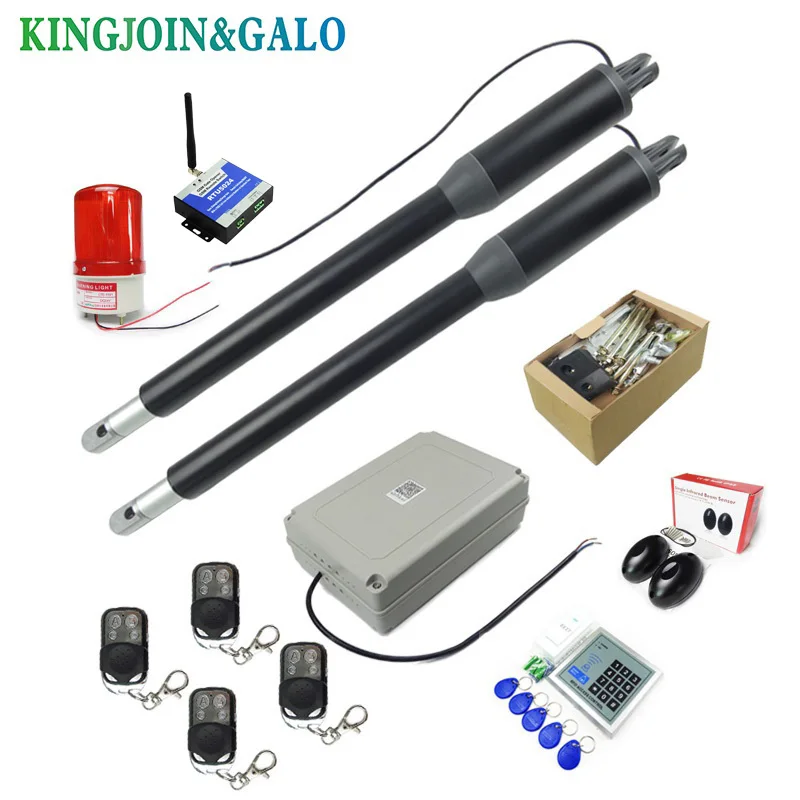

Основные автоматические ручки распашные ворота мотор комплект включает в себя:

2 x двигатель ворот постоянного тока, которые предварительно соединены с кабелями двигателя
2 x Переопределение гаечные ключи
N x пульт дистанционного управления
1 x Управление панель
2 x монтажный кронштейн
2 х крепежный кронштейн для ворот
1 х Резиновые ворота стоп
1 х Инструкция по эксплуатации

2. Com-терминал широко используется для подключения «заземления» внешних устройств

3. 1 боковой Терминал используется для подключения любого внешнего устройства, которое работает с двойными воротами

4. Терминал карты салфетки используется для подключения любых внешних устройств, которые будут работать, чтобы открыть ворота

5. Com-терминал широко используется для подключения «заземления» внешних устройств

6. Инфракрасный Терминал используется для подключения фотоэлектрического датчика

7. 12 В DC Выход используется для подключения фотоэлектрического датчика (непрерывный выходной ток <= 200 мА)

8. 24 V батарея выход используется для подключения резервный аккумулятор +

9. 24 V батарея выход используется для подключения Резервное копирование на аккумуляторе

10. Выход постоянного тока 24 В используется для подключения внешнего устройства. (например, фотоэлектрический датчик, максимальный ток на выходе 1 а)

11. GND используется для подключения «заземления» внешних устройств

12. Выход лампы постоянного тока 24 В используется для подключения флэш-светильник +.

13. Выход лампы постоянного тока 24 В используется для подключения светильник-вспышки.

14. 24 V DC выход блокировки-терминал NF, который используется для подключения электромеханического замка

15. COM широко используется для соединения «заземления» замка

16. 24 V DC выход блокировки-терминал NA, который используется для подключения магнитного замка

17. Сигнал тревоги 24 В постоянного тока

18. Сигнал тревоги 24 В постоянного тока

19. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, которые открываются позже и закрываются сначала. Этот терминал для подключения-1 шт.StКрасный провод (отсчитывается от левой стороны к правой стороне)

20. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, которые открываются позже и закрываются сначала. Этот терминал для подключения 2NdСиний провод (отсчитывается от левой стороны к правой стороне)

21. Терминал задержки двигателя 2 используется для подключения двигателя 2, устанавливаемого на ворота, которые открываются сначала и закрываются позже. Этот терминал для подключения-1 шт.StСиний провод (отсчитывается от левой стороны к правой стороне). Обратите внимание! Если для одиночных ворот, мотор ворот просто может подключить терминал задержки мотор2.

22. Терминал задержки двигателя 2 используется для подключения двигателя 2, устанавливаемого на ворота, которые открываются сначала и закрываются позже. Этот терминал для подключения 2NdКрасный провод (отсчитывается от левой стороны до правой стороны).

23. AC24V вход используется для подключения трансформатора

24. AC24V вход используется для подключения трансформатора

25 лет. Цифровой дисплей используется для отображения данных настройки

26. Inc. + используется для увеличения фигуры при установке данных

27. FUN используется для хранения данных

28. DEC-используется для уменьшения фигуры при установке данных

29. Кнопка обучения используется для программы/удаленного удаления
