Описание

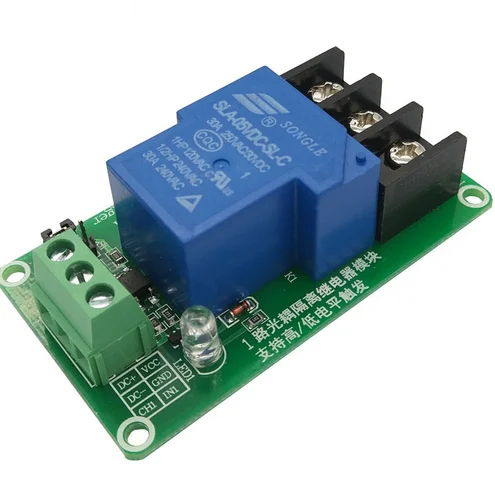

1 канал релейный модуль 30A с Оптрон 5 В, 12 В, 24 В постоянного тока, поддержка высокого и низкого Тригер триггер

Во-первых, описание модуля:

1, модуль использует подлинное высокое качество 30A реле, нормально открытый интерфейс Максимальная нагрузка: AC 250 В/30A, DC 30 В/30A;

2, использование изоляции оптопары SMD, сильная возможность привода, стабильная производительность; триггерный ток 5ма;

3, напряжение модуля 5 В, 12 В, 24 В на выбор;

4, модуль может быть установлен перемычкой высокий или низкий триггер

5, удобный дизайн интерфейса, все интерфейсы могут быть напрямую подключены через клеммные провода, очень удобно

6, Размер модуля: 72 мм * 40 мм * 24 мм (Д * Ш * В)

7. Вес изделия: 46 г;

8, с четырьмя фиксированными отверстиями для болтов, отверстия 3,1 мм, расстояние 44,5 мм * 27,5 мм

Во-вторых, технические параметры:

Релейная версия: 5 В

Потребляемый ток: 5mA

Максимальный ток: 190mA

Ток срабатывания: 2-4mA

Релейная версия: 12 В

Потребляемый ток: 5mA

Максимальный ток: 80mA

Ток срабатывания: 2-4mA

Релейная версия: 24 В

Потребляемый ток: 5mA

Максимальный ток: 50mA

Ток срабатывания: 2-4mA

В-третьих, описание интерфейса модуля:

1. DC +: модуль питания постоянного тока положительный (пусковое клеммное напряжение положительное)

2. DC-: модуль питания постоянного тока отрицательный (пусковое клеммное напряжение отрицательное)

3. В: сигнальный триггерный терминал (по умолчанию триггерное напряжение и источник питания такие же)

4. Высокий/Низкий уровень выбор режима триггера, как показано, перемычка и l-боковое соединение, в-боковой низкий уровень триггера, соединенный с h-боковым высоким триггером

5. NC (NC): нормально закрытое реле

6. Общий (COM): релейный общий

7. Часто открывается (нет): реле нормально открывается
