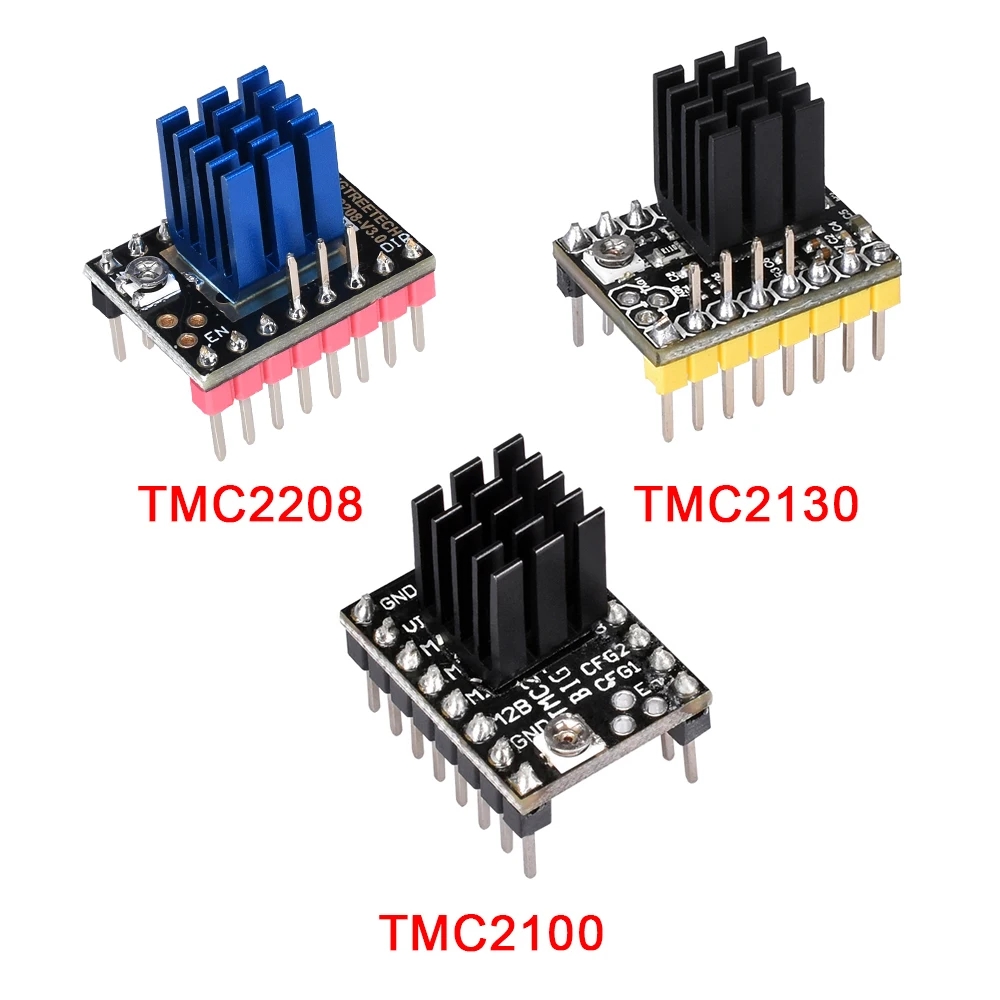

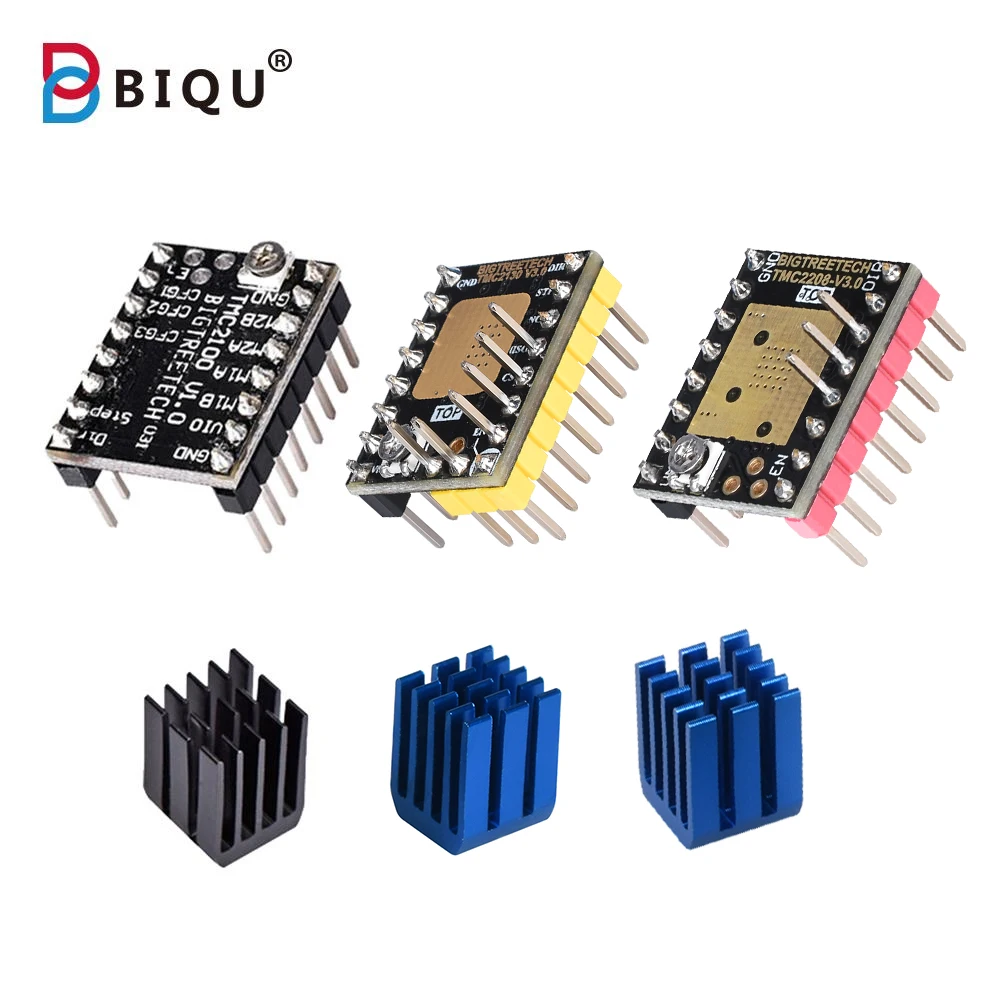

BIQU BIGTREETECH TMC2208 TMC2100 TMC2130 V1.1 SPI MKS шаговый двигатель бесшумный драйвер StepStick для 3D-принтера плата управления SKR V1.3

DIY TMC2208 означает TMC2208 шаг/DIR модель

Вы можете проверить подробную информацию по этой ссылке:

Https://github.com/bigtreetech/BIGTREETECH-TMC2208-V3.0

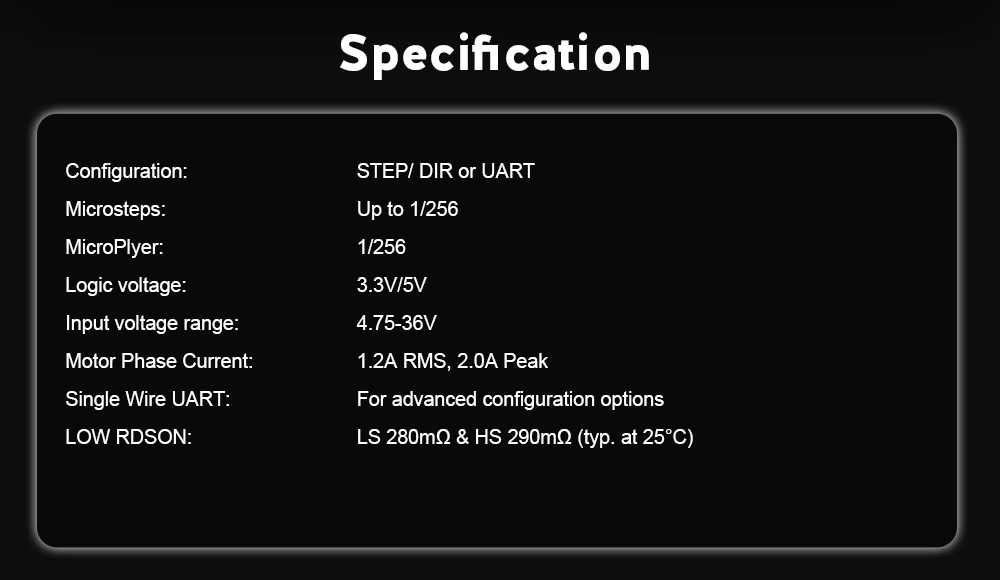

TMC2208 с одноосным шаговым двигателем, встроенный приводной ток 1.4A пиковое значение тока 2A, диапазон напряжения 4,75 V-36 V, 256 подразделение; с запатентованной технологией spreadCycle™ высокого измельчитель частоты, dcStep™, технология обнаружения стойла stallGuard2™, технология динамической регулировки тока CoolStep™, позволяет экономить 70% энергии, технология отключения звука StealthChop

Может заменить оригинальный TMC2100, более низкий нагрев, особенно для рынка 3D печати!

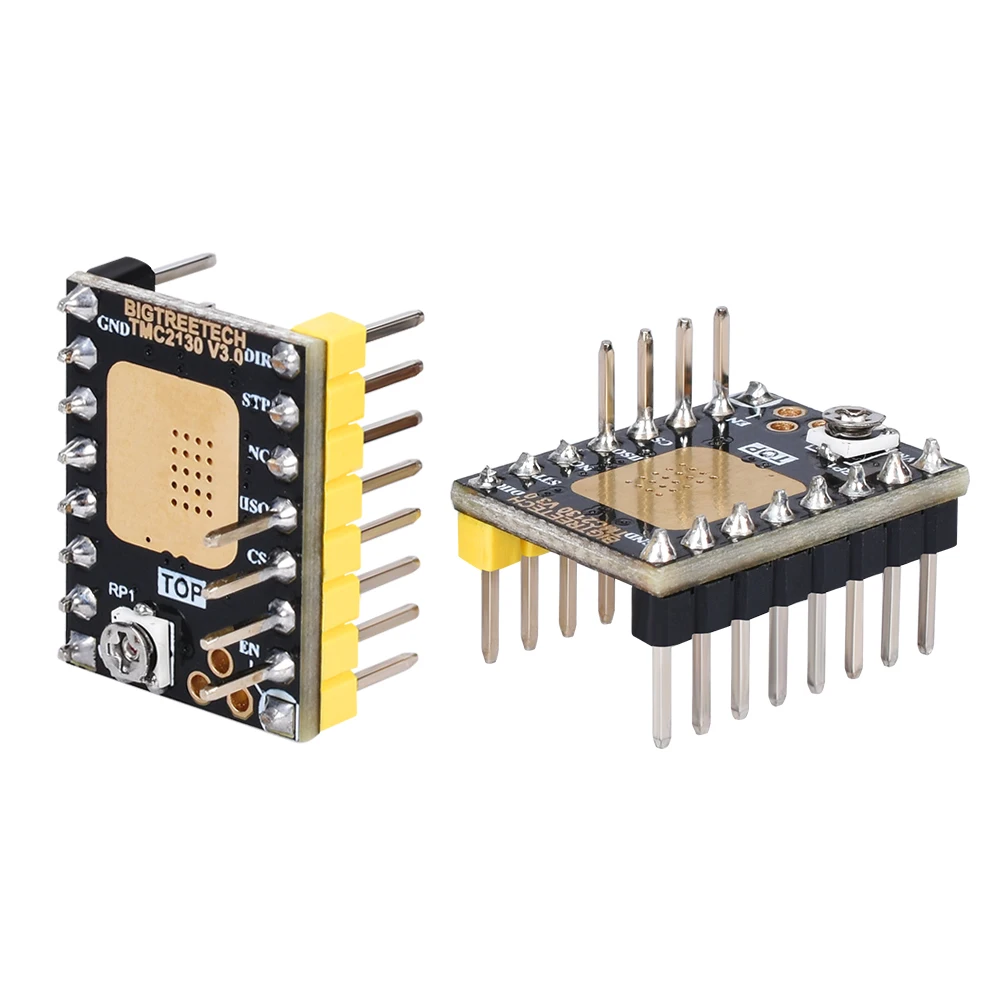

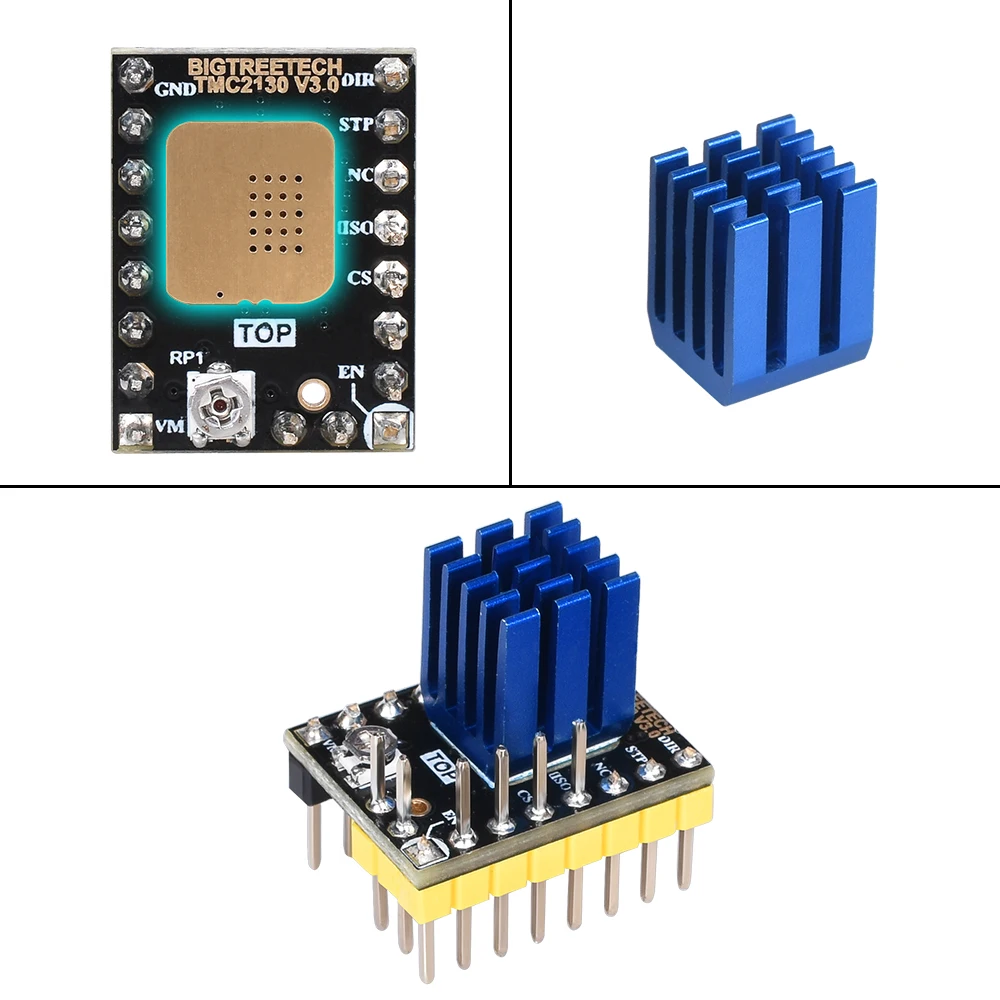

DIY TMC2130 V3.0

DIY TMC2130 означает TMC2130 шаг/DIR модель

Особенности:

Tmc2013 текущий алгоритм привода: i = Vref * 1,9/2,5, по умолчанию Vref составляет около 1 в, поэтому по умолчанию

TMC 2130V3. 0 руководство can downloda:

Https://github.com/bigtreetech/BIGTREETECH-TMC2130-V3.0

Более подробную информацию вы можете проверить:

Https://www.aliexpress.com/item/32908889809.html?storeId=2661104&spm=2114.12010610.8148356.17.3d122085iFD3mt

TMC2100

Алгоритм и регулирование тока привода:

Алгоритм тока привода: i = Vref * 1,9/2,5, Vref по умолчанию около 0,65 в, поэтому ток по умолчанию 0.5A, максимальный ток 1A

Vref измеряет Gnd и потенциометр среднего конца напряжения

При измерении напряжения не должен подключаться мотор, или легко сжигать привод

Измерительное напряжение должно быть подключено к питанию, не просто Подключите USB источник питания

Шаг ручки протектор Драйвер шагового двигателя прочь

1. Бесшумная защита шагового двигателя-это дополнительный шаговый двигатель Pololu A4988. Плата обеспечивает диод обратного хода (диод свободного вращения) для выхода двигателя, который также сопротивляется искусственному напряжению, когда драйвер не работает.

2. Протектор v2 также включает в себя диод от логического напряжения (анод) до напряжения двигателя (катод), чтобы обеспечить последовательность питания всех бесшумных Степ.

3. Этот тип очистителя в основном используется для вибрации 3D-принтера с параллельной структурой руки. Особенно двигатель с более низким сопротивлением более эффективен. Он может эффективно устранить неравномерную волну сигнала на низкой скорости и достичь относительно плоского сигнала. Wave.

Обратите внимание: более подробную информацию вы можете проверитьЗдесь.

Вы можете получить цену $2,30 2 шт с другим шаговым двигателем вместе.

Опция провода TMC2130 имеет только кабель, не включая шаговый двигатель TMC2130.

Чтобы дать лучший опыт для клиента, поэтому мы обновляем Новый verison все время. Теперь мы организуем отправку TMC2208 V3.0 с Процесс погружения золота, большая площадь рассеивания Вместо TMC2208 V2.1 после 8 мая 2019.

И обновите все диски TMC2130 до TMC2130 V3.0 после 26 июля.

Тип 1: TMC2130 V3.0 * 4 шт. с проводом

Тип 2:TMC2208 "сделай сам" (шаг/Дир) * 1/2 шт.

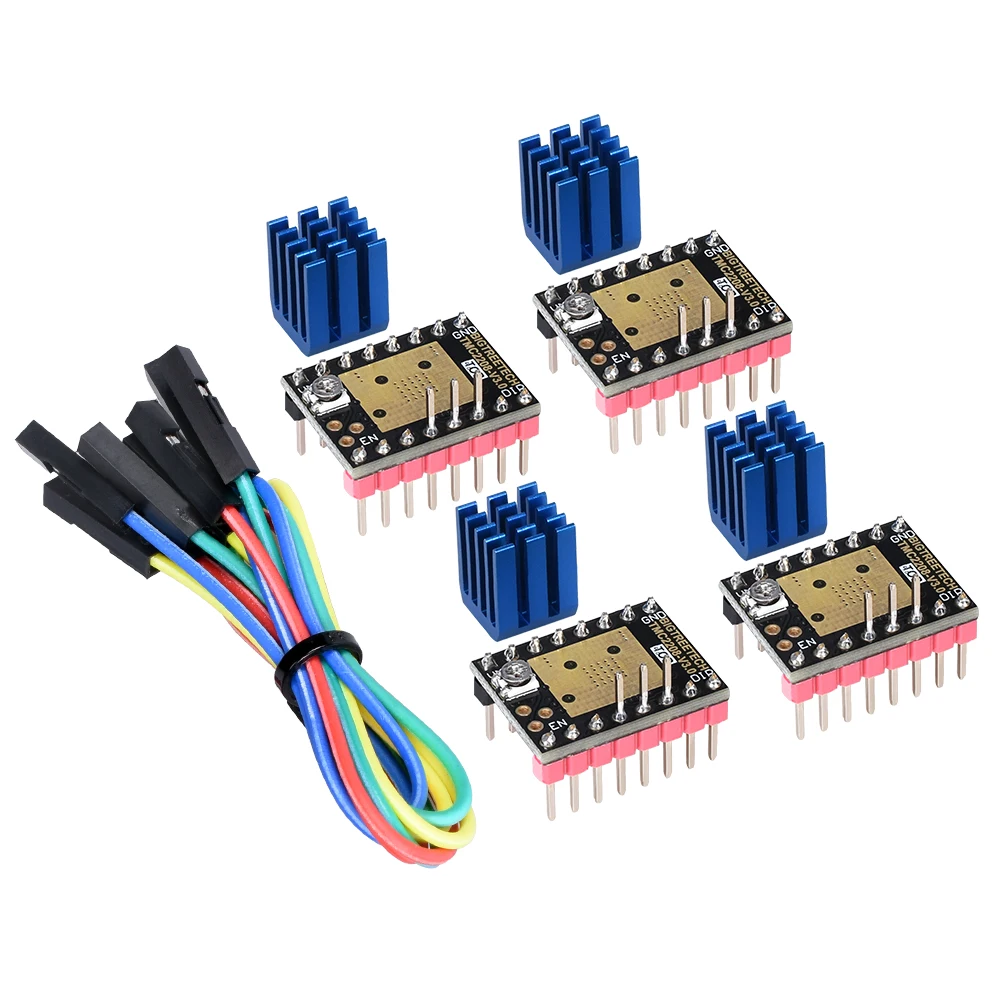

Тип 2:TMC2208 UART (UART) * 1/2/4/5 шт.

Тип 3:TMC2100 * 1/2 шт

Тип 4:Провод TMC2130 3,0 (только провод, не включая Драйвер шагового двигателя TMC2130)

Тип 5:Защита водителя * 2 шт.

Тип 6: DIY TMC2130 3,0 (без провода)

Примечание: Мы организуем отправку нового обновления TMC2130 V3.0 после 26 июля

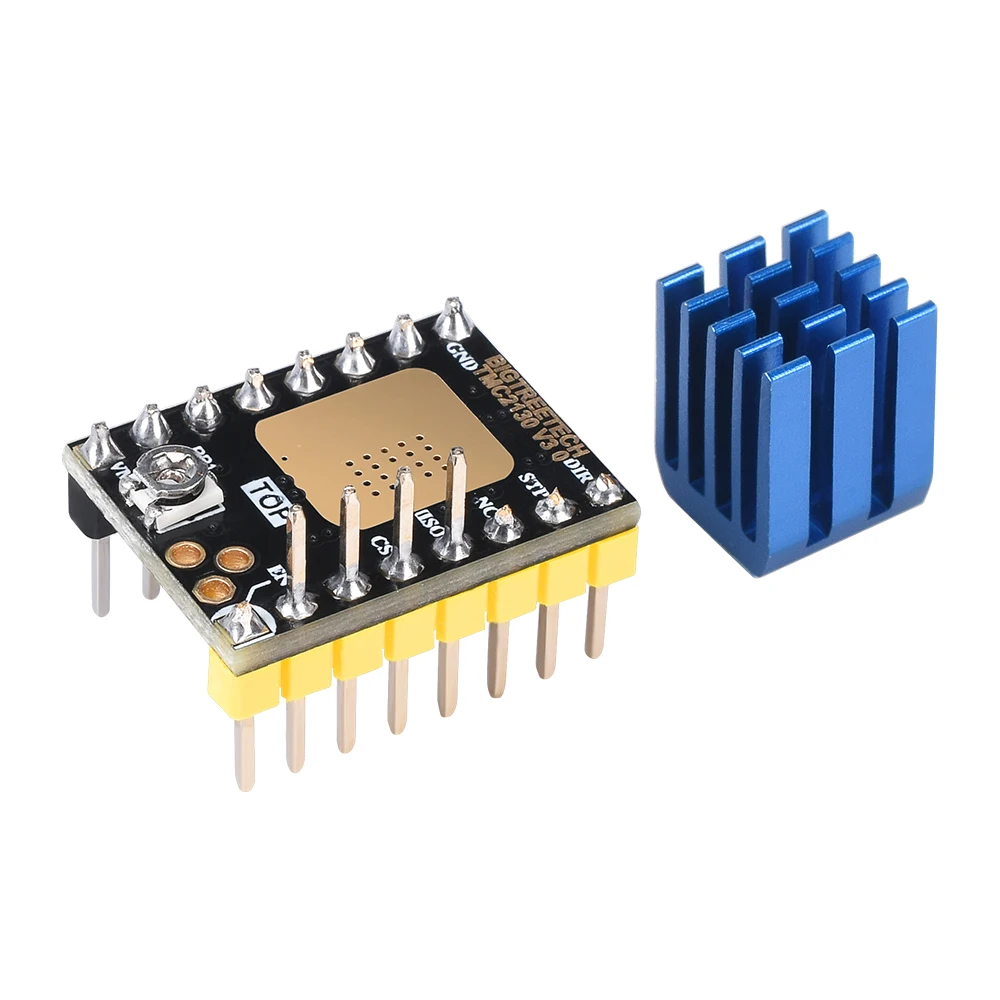

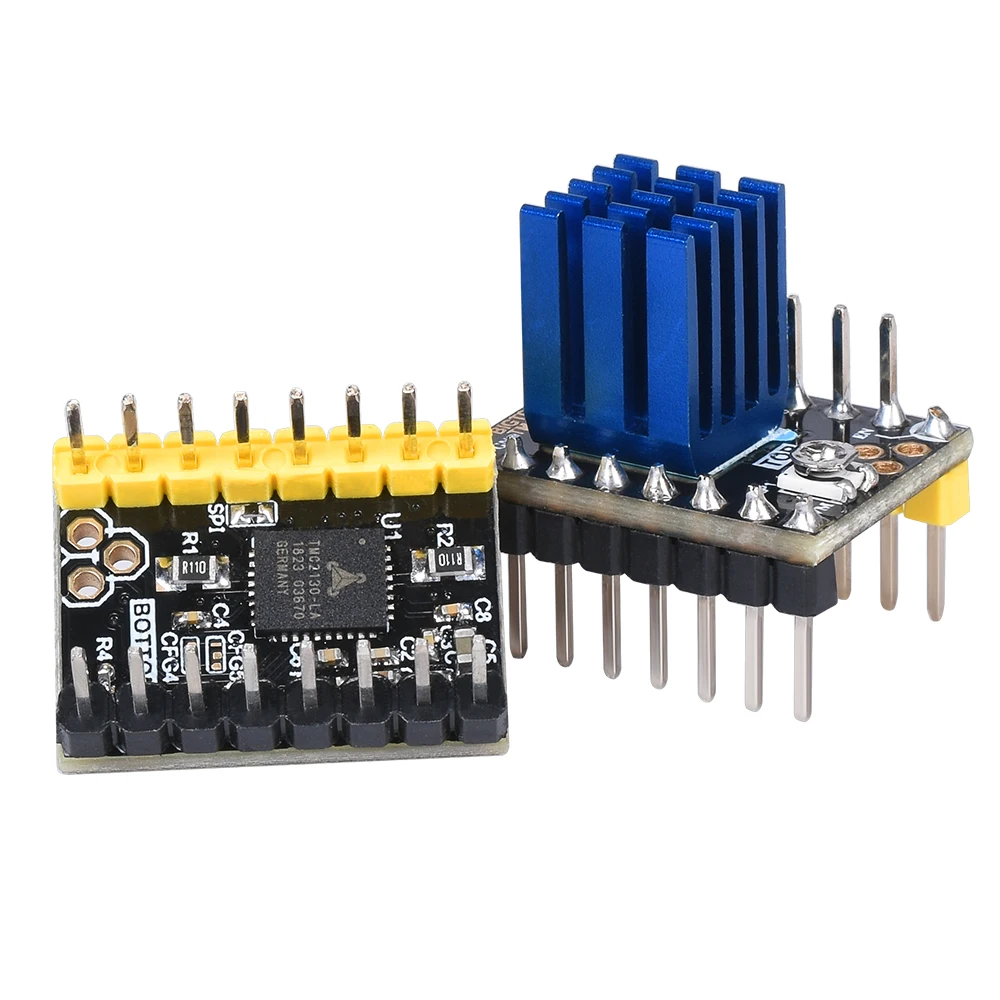

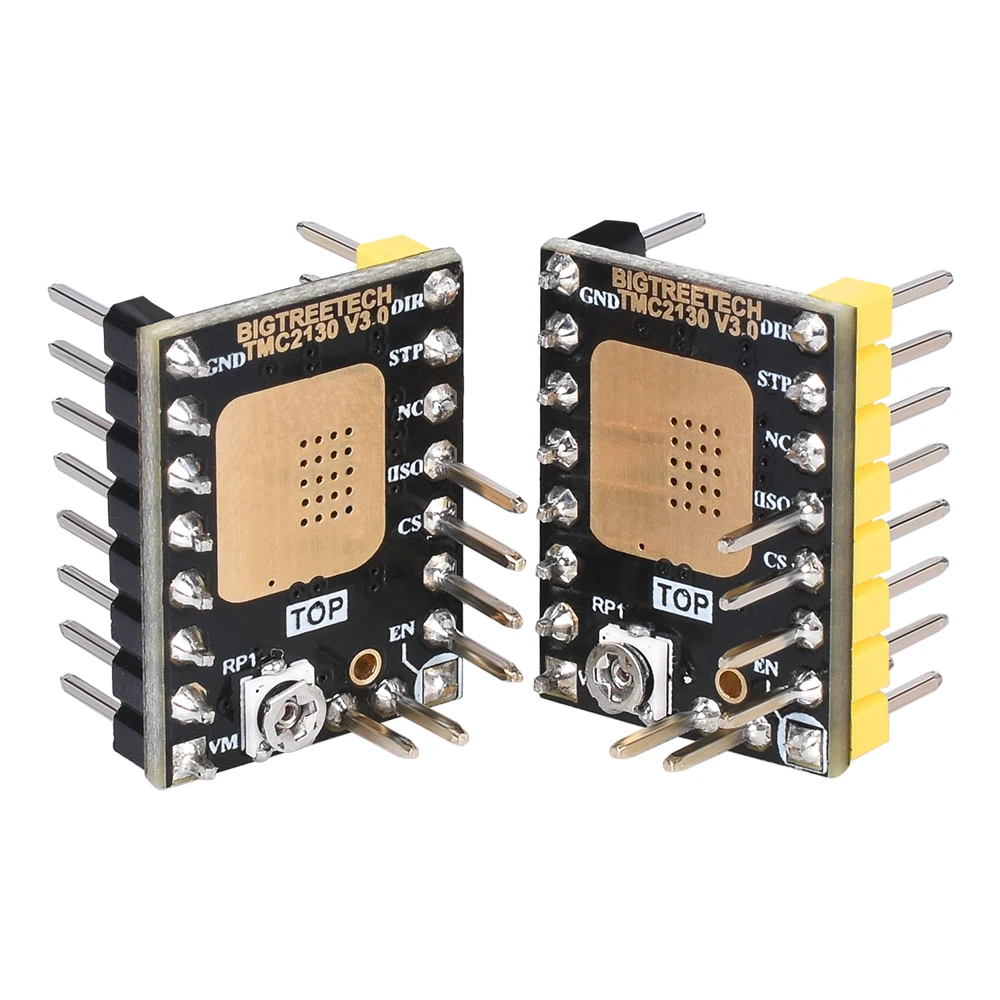

DIY TMC2130V3.0 без провода

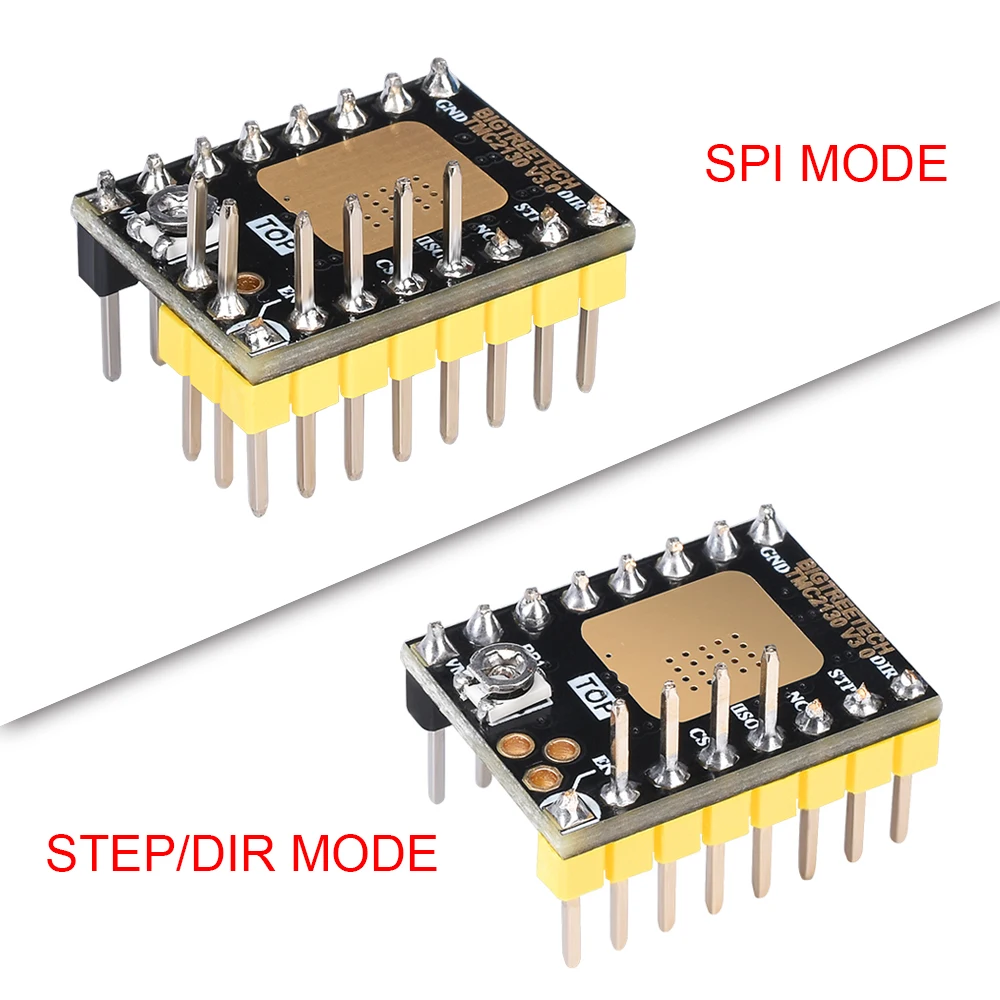

TMC2130 DIY опция не проводная и требует, чтобы вы припаивали себя при использовании SPI режима, в противном случае, шаговый двигатель обычный STER, DIR рабочая модель: Метод сварки: сварка CFG4 В GND, CFG5 в VCC. (Пожалуйста, добавьте провод TMC2130 вместе, если вам нужно использовать модель SPI)

Если вы хотите использовать модель SPI удобно, Мы предлагаем вам выбрать этот комплект, 4 шт. TMC 2130 V3.0 с проводом.

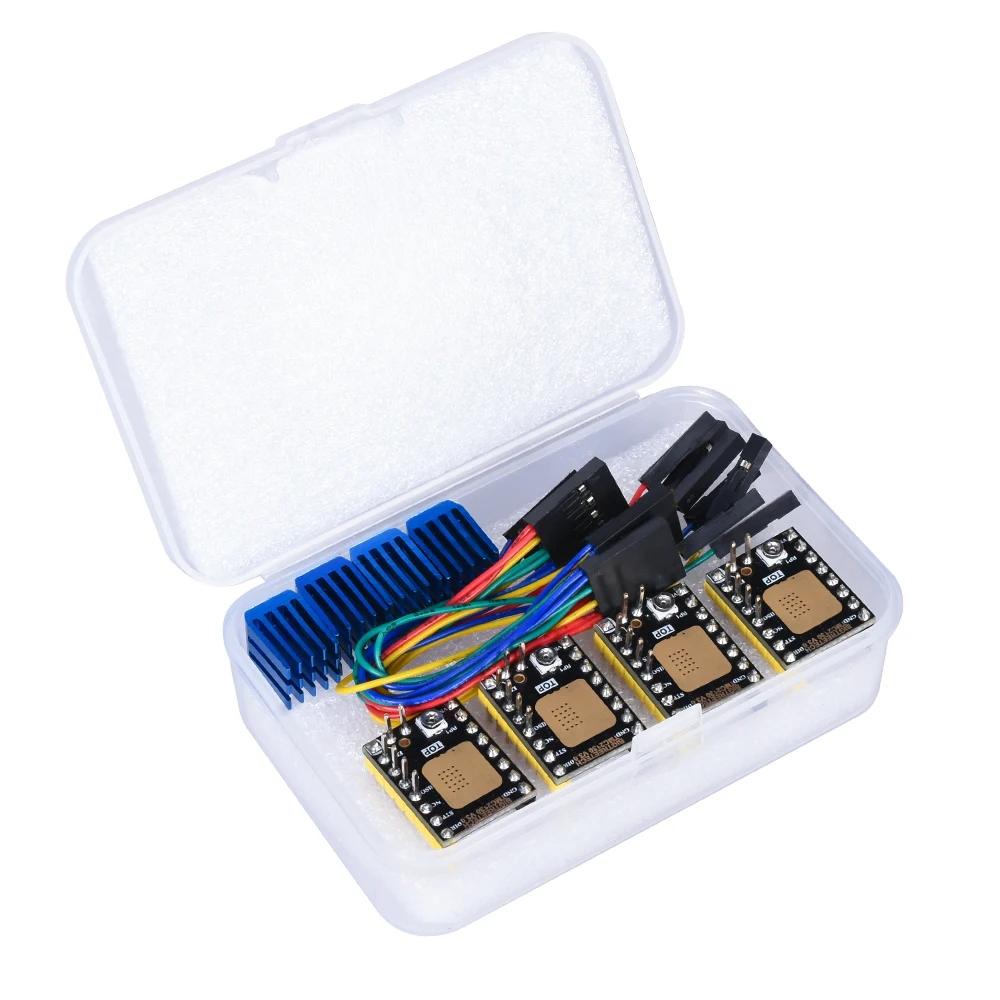

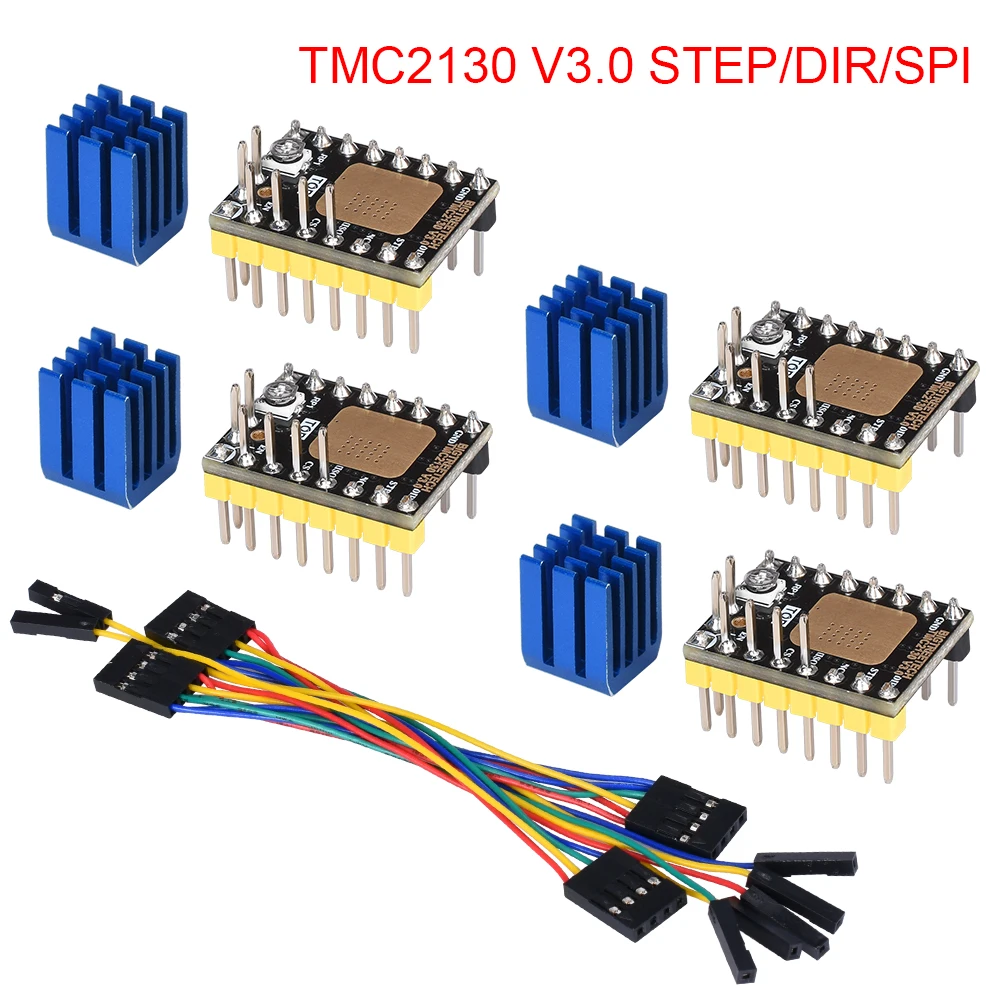

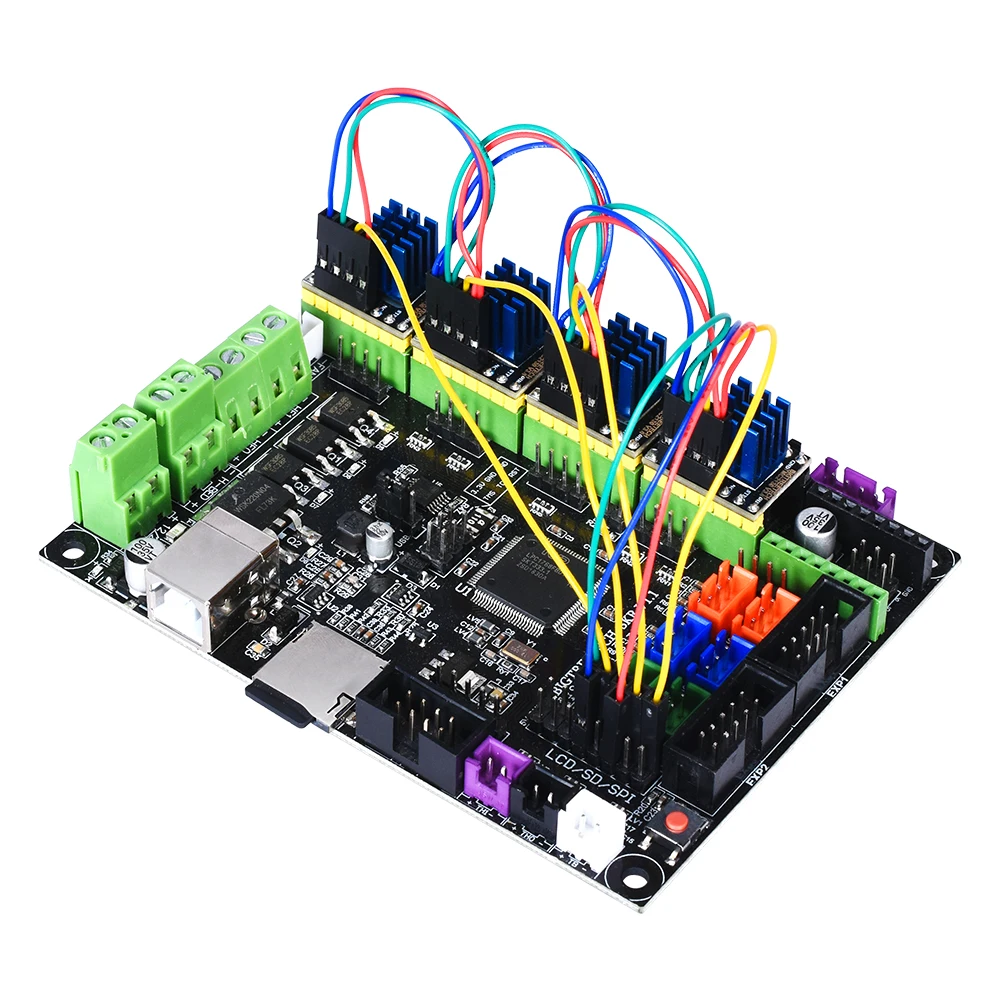

TMC2130 SPI 4 шт с проводом

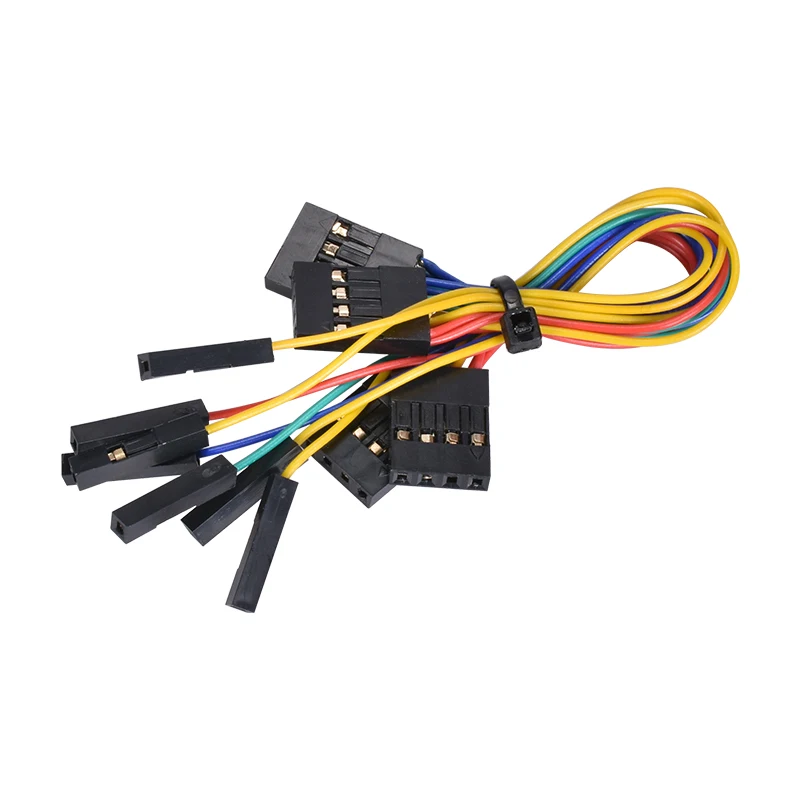

TMC2130 шаговый двигательКабель ( Провод вариант)

Опция TMC2130 V3.0 провод только имеет кабель, не включая TMC2130 V3.0 шаговый двигатель.

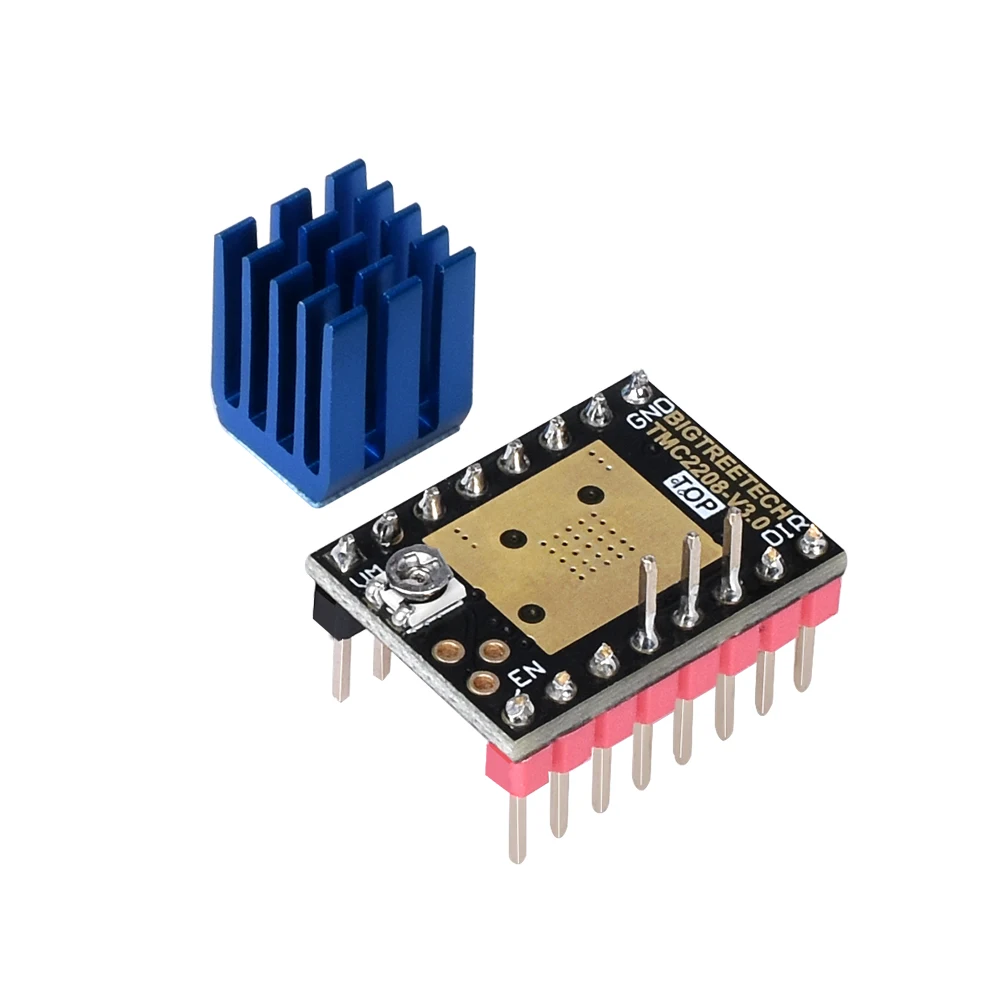

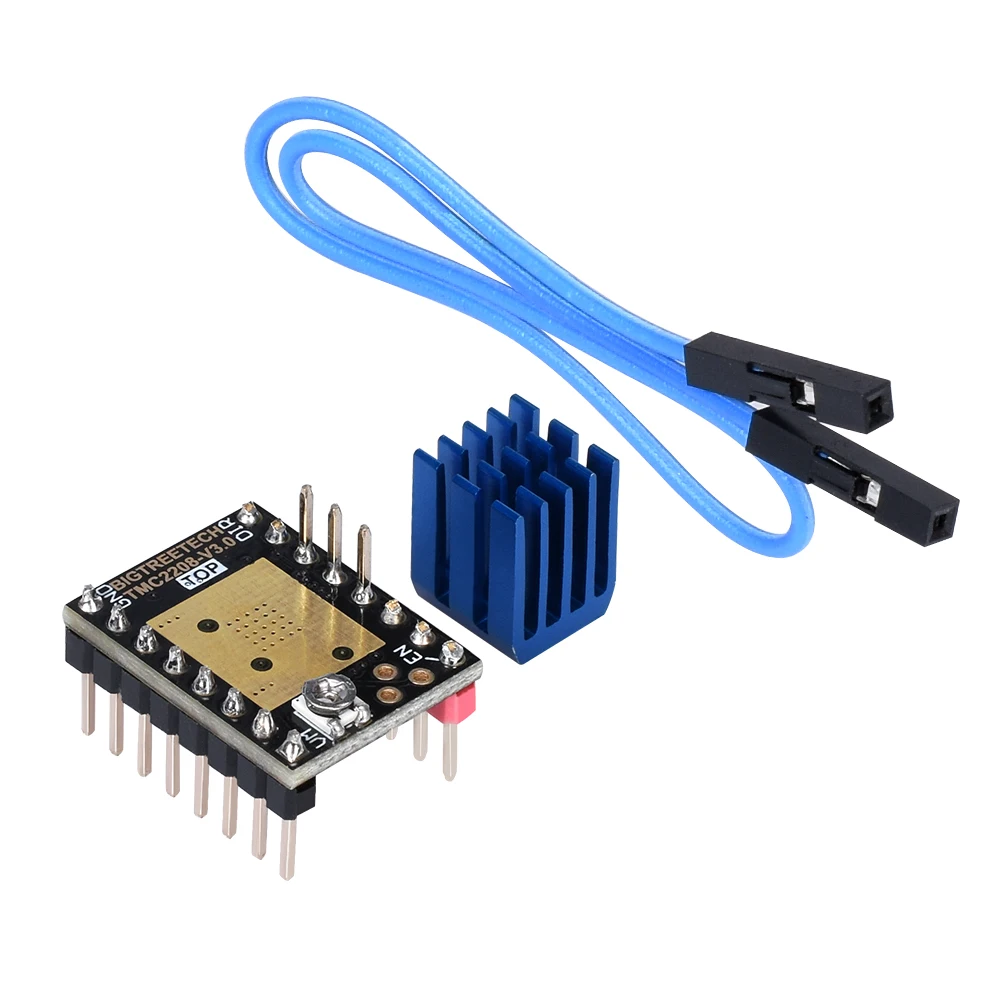

TMC2208 шаг, DIR/UART

TMC2208 V3.0 DIY шаг/DIR модуль: Можно использовать шаг/DIR сразу. Он также имеет UART булавки для легкой diy сварки, когда вы хотите использовать модель UART.

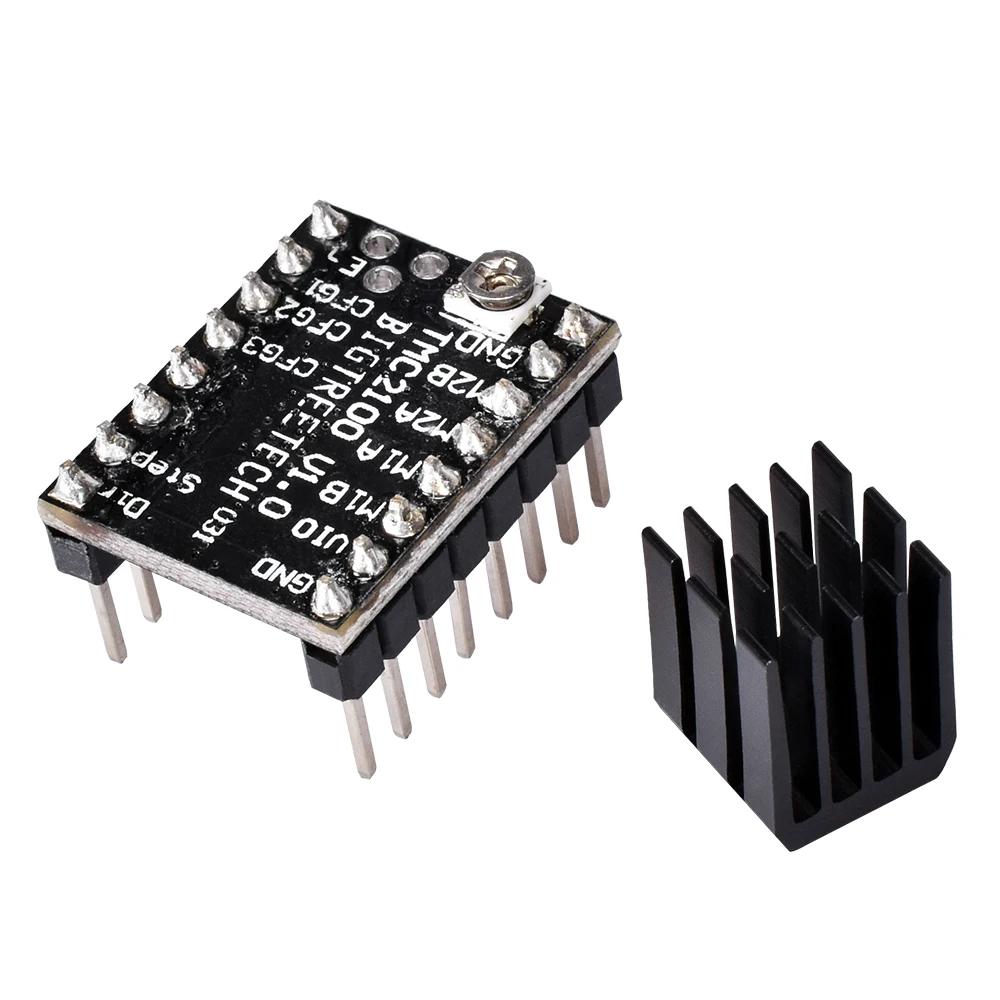

TMC2100 Драйвер шагового двигателя

3d принтер бесшумный шаг Стик протектор шаговый двигатель приводЗащитная крышка
