Описание

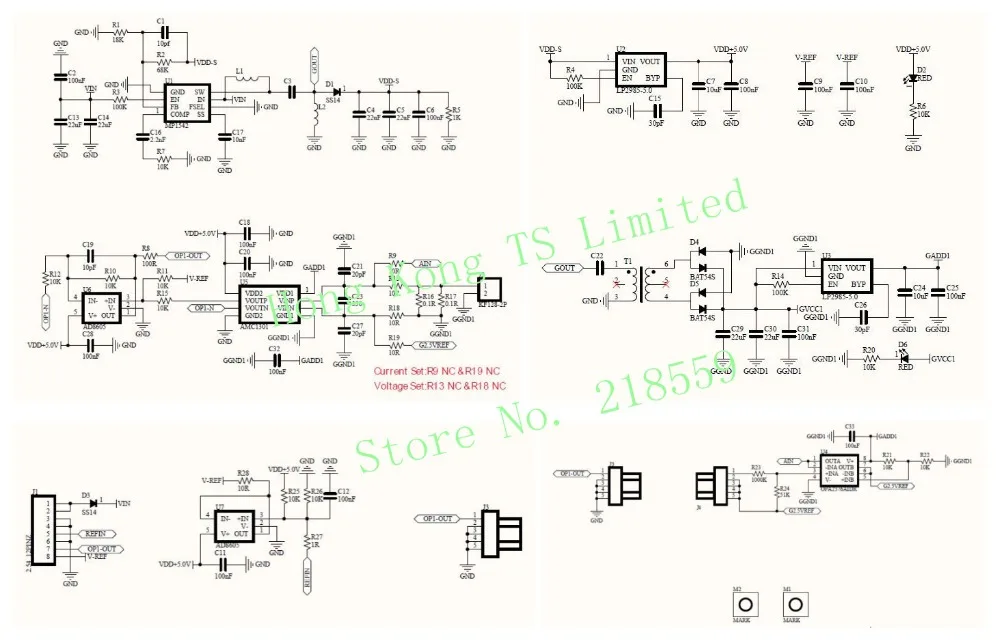

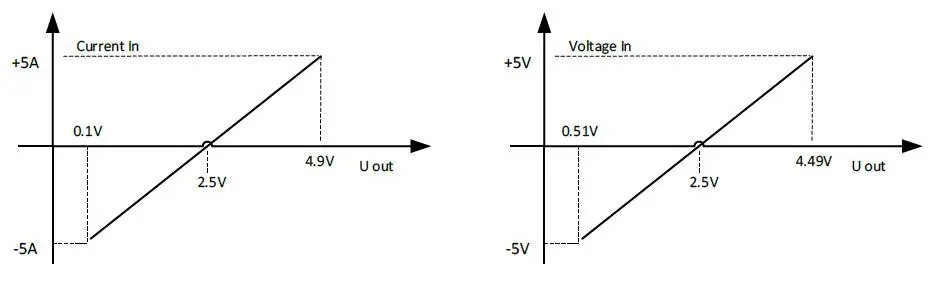

1. Связь между выходным сигналом и током: коэффициент усиления AMC1200 = 8,0, таким образом = Rx * 8,2*1,0 = 8.2Rx (V)
2. Диапазон измерения тока: ± 250мВ/Rx; Стандартная конфигурация 50мр выборочный резистор, поэтому Текущий диапазон измерения 5А

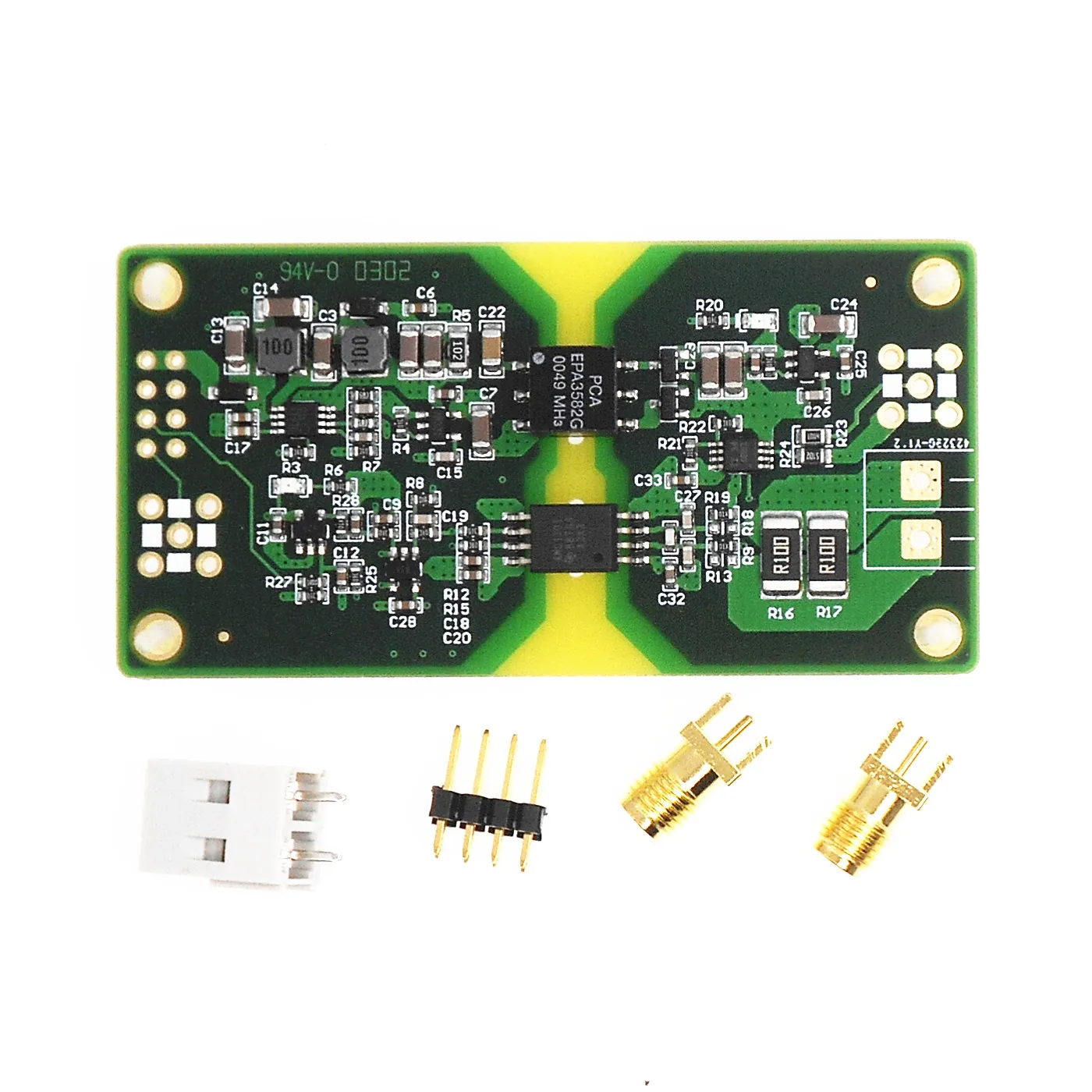

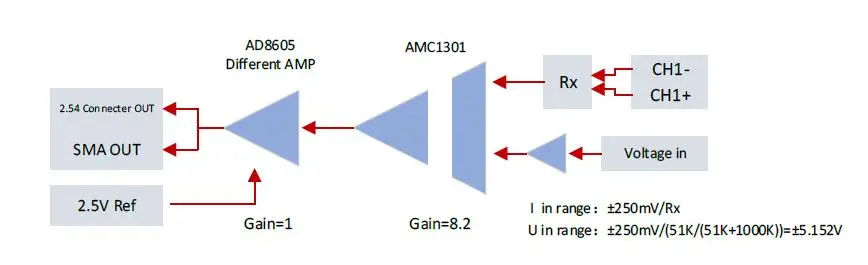

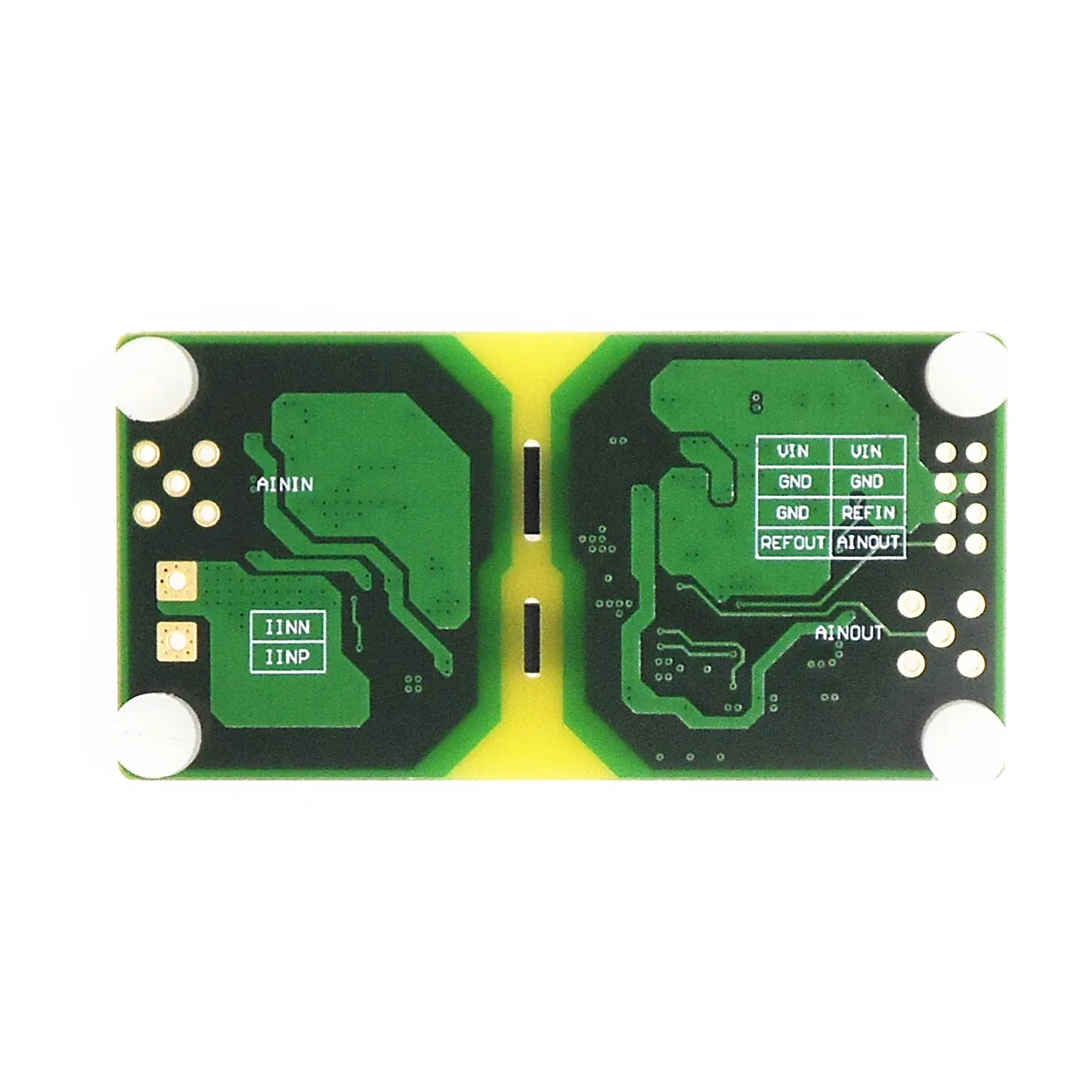

3. Бортовой модуль обеспечивает опорный сигнал 2,5 в для дифференциального усилителя, состоящего из AD8605, то есть выходной сигнал составляет 2,5 в для двунаправленного качания средней точки. Обеспечивает 1,65 в для REF pin, когда система 3,3 В должна быть пристыкована
Эталонное напряжение или сменный бортовой разделитель резистор напряжения R5 = 0,493 * R4.
4. Смещение на выходе: Входное смещение напряжения AMC1301 обычно составляет ±0. 2 мВ. Выходное напряжение смещения обычно составляет 1.6мв без учета напряжения смещения дифференциального усилителя.
Характеристики
- Совместимый бренд/модель
- Нет
- Номер модели
- AMC1301
- Бренд
- JISDA
