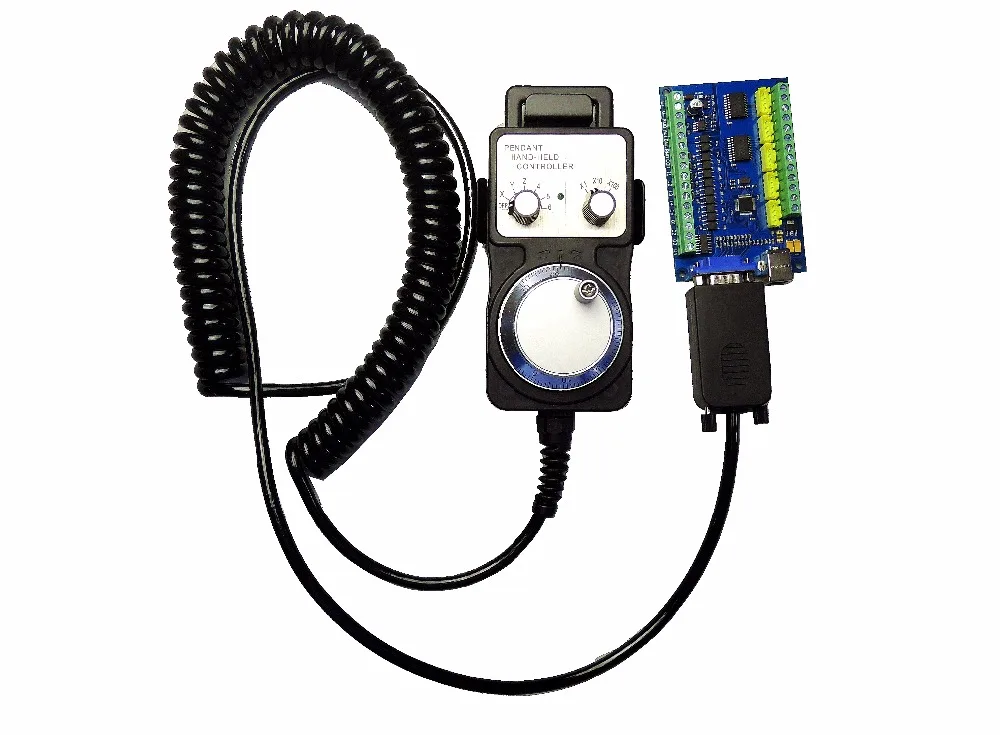

MACH3 USB 5 Axis 100 кГц USBCNC Гладкий Степпер контроллер движения карты breakout board+ 1 шт. Высокое качество Промышленный маховик

Описание

MACH3 USB 5 Axis 100 кГц USBCNC Гладкий Степпер контроллер движения карты breakout board+ 1 шт. Высокое качество Промышленный маховик

(1 шт.);Mach3 5 Axis STB5100 USB motion card 1 х USB кабель (С двумя магнитными щит) (1 шт.);CNC 5 оси MPG маховик 5 V 100PPR (1 шт.);Маховик кронштейн Руководство будет отправлено по электронной почте или на компакт-диске (включая инструкции, схемы подключения, программное обеспечение, файлы конфигурации и т. Д.)

STB5100 5-axis mach3 USB контроллер карты, подходит для всех версий программного обеспечения mach3, поддержка всех версий операционной системы Windows, прост в использовании, очень подходит для пользователей, которые используют программное обеспечение mach3, чтобы сделать гравировальный станок.

Характеристики карты управления STB5100:

1. Поддержка для Windows XP, Windows 7 32/64bit, Windows8, Windows10 операционная система;

2. Подходит для всех версий программного обеспечения mach3;

3. Поддержка для чпу 5-осевой, можно подключить пять драйвер шагового двигателя или сервопривод;

4. Максимальная выходная частота импульса составляет 100 кгц, и ширина импульса может автоматически меняться с частотой импульса, которая может быть применима к замкнутому динамику строгих требований к импульсу;

5. Пять интерфейсов входного сигнала изоляции оптопары: концевой выключатель, переключатель аварийной остановки, автоматический нулевой датчик инструмента, домашний переключатель, датчик npn переключатель может быть подключен;

6. интерфейс сигнала управления инвертором (изоляция оптопары): выходной сигнал контроля скорости 0-10 в, сигнал контроля скорости шим, сигнал запуска шпинделя, используемый для программного обеспечения mach3 для контроля скорости вращения шпинделя, запуск и остановка;

7. Четыре универсальных выходных сигнальных интерфейса, максимальный выходной ток 500 ма, может управлять реле, соленоидные клапаны, используемые для управления туманом, насосами, цилиндрами и другим оборудованием;

8. Поддержка внешнего подключения электронного ручного колеса, использование HDR15 интерфейса для подключения электронного ручного колеса, используется для ручного управления станками;

9. Добавить интерфейс включения сигнала, может использоваться для управления сигналом включения драйвера;

10. Мощность карты управления: напряжение 12-24 в постоянного тока, ток более 500 ма.

Маховик особенность:

1. В электронном ручном колесе используется металлический корпус и высококачественный кодировщик 100PPR, который имеет хорошее чувство при повороте и прост в эксплуатации;

2. Поддержка для 5-осевой ручное управление, ручное колесо совместное была сварена, и он может быть использован непосредственно вставки на STB5100 контрольная карта интерфейса;

3. Скорость делится на три передачи: X1 X10 X100. Ручная скорость вращения может контролироваться с помощью ручного колеса;

4. Длина кабеля составляет 1,4 м, может растягиваться до 3,0 м.
