5 в 12 В/10 А 4 канала Bluetooth релейный модуль четыре канала Bluetooth SPP-C умный дом телефон приложение дистанционное управление переключатель

Описание

Функциональные характеристики
1, встроенный высокопроизводительный MCU и SPP-C модуль Bluetooth 2,1 slave;
2, реле Bluetooth предоставляется для управления приложением;
3, Расстояние управления: 10 м (открытая среда);
4. Рабочее напряжение: 5 в пост. Тока;
5, бортовое 4 way 5 V, 10A/250 V AC 10A/30 V реле постоянного тока может быть непрерывно поглощено в течение 100 тысяч раз, с защитой от Слива диодов и коротким временем отклика.
6, 4 оптомуфты изолированы, и анти-помехи способность сильна.
7, бортовой индикатор состояния Bluetooth и индикатор реле.
8, интерфейс отладки UART и загрузчик программы MCU защищены.

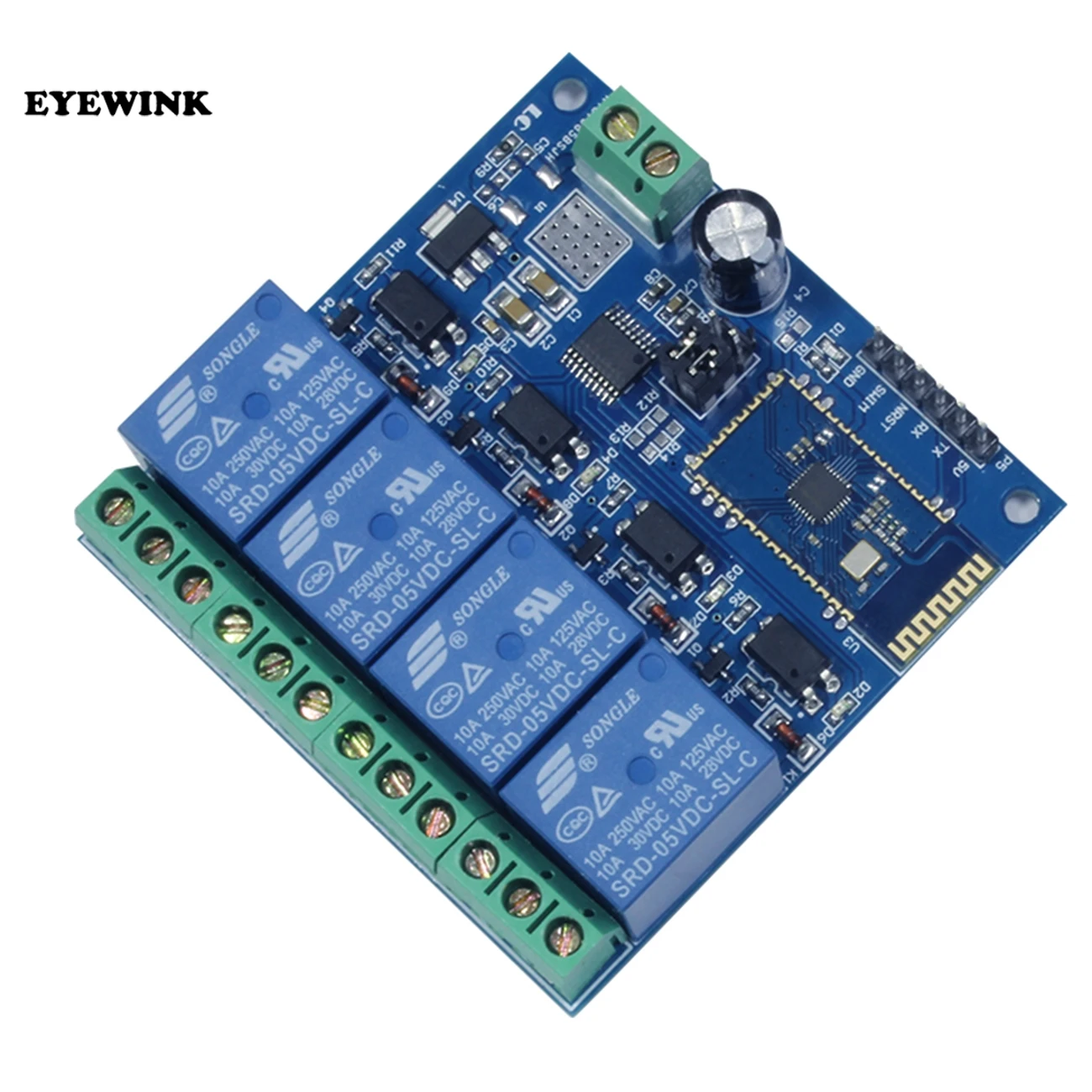

Аппаратные средства введение и описание
Размер пластины: 62,7*63,2 мм
Функция Описание:
1. Введение средств платы:
IN +, IN-: 5 V вход питания;
TX, RX: UART последовательный pin;
5 V, GND, SWIM, NRST: порт загрузки одночиповой программы.
Светодиодный D2/D3/D4/D5 (красный светильник): релейный рабочий индикатор, светильник, когда открывается.
Светодиодный D1 (синий светильник): индикатор состояния Bluetooth описан следующим образом:
(1) Когда медленная вспышка, она представляет связь между ожиданием и мобильным телефоном.
(2) часто от имени успеха и создания связи с мобильным телефоном.

Защищены 2 перемычки: при нормальном использовании, пожалуйста, вставьте в правую сторону (то есть, RX RX1, TX даже TX1), если вы хотите использовать USB к ttl Последовательный модуль отладки SPP-C модуль, пожалуйста, вставьте в Левый конец (в противном случае могут быть помехи).

COM1: общий конец;
NC1: обычно закрытый терминал, реле соединено с COM1 короткий, прежде чем он вытягивается, и приостанавливается после рисования.
NO1: всегда начинайте. Перед включением реле, оно будет подвешено и будет подключено к COM1 после того, как оно будет вытянуто.
Ком2: общий конец;
NC2: обычно закрытый терминал, реле соединено с COM2 короткий, прежде чем он вытягивается, и приостанавливается после рисования.
NO2: всегда начинайте. Перед включением реле, оно будет подвешено и будет подключено к COM2 после того, как оно будет вытянуто.
COM3: общий конец;
NC3: обычно закрытый терминал, реле соединено с COM3 короткий, прежде чем он вытягивается, и подвешивается после рисования.
NO3: всегда начинайте. Перед включением реле, оно будет подвешено и будет подключено к COM3 после того, как оно будет вытянуто.
COM4: общий конец;
NC4: обычно закрытый терминал, реле соединено с COM4 короткий, прежде чем он вытягивается, и приостанавливается после рисования.
NO4: всегда начинайте. Перед включением реле, оно будет подвешено и будет подключено к COM4 после того, как оно будет вытянуто.
