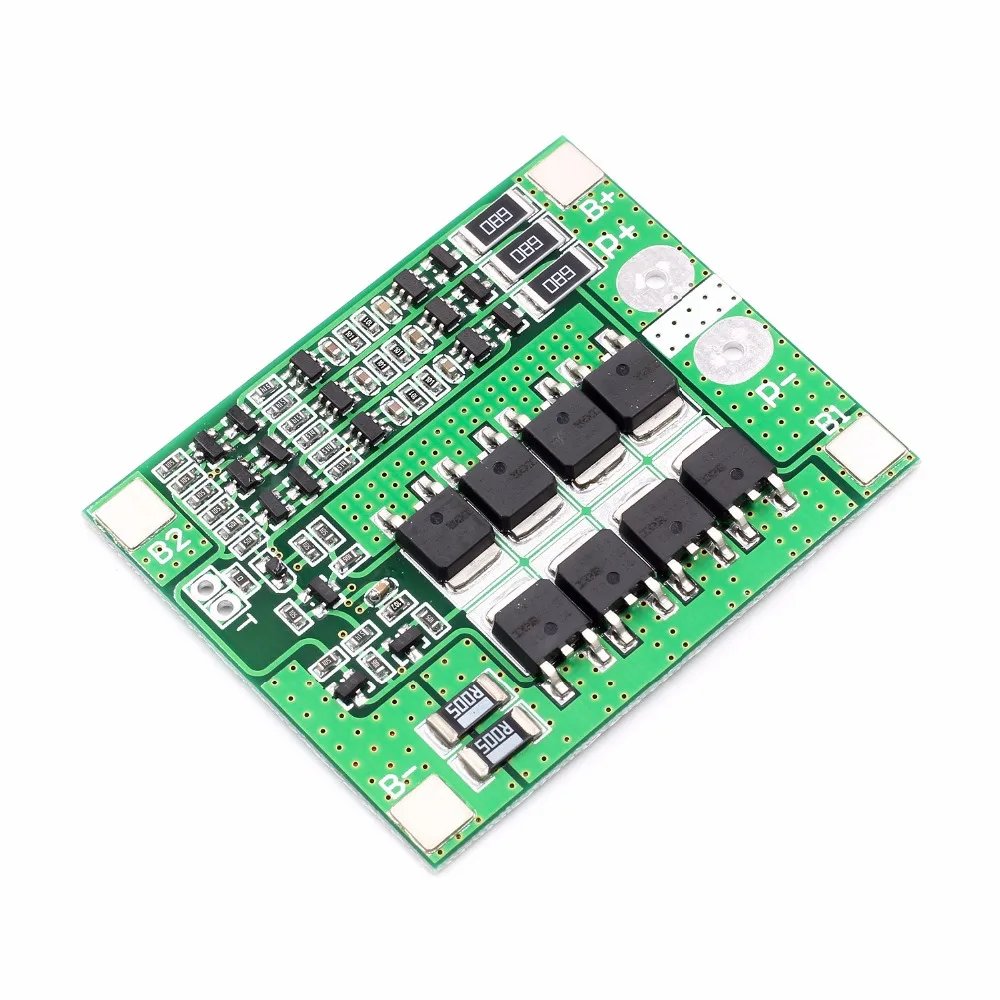

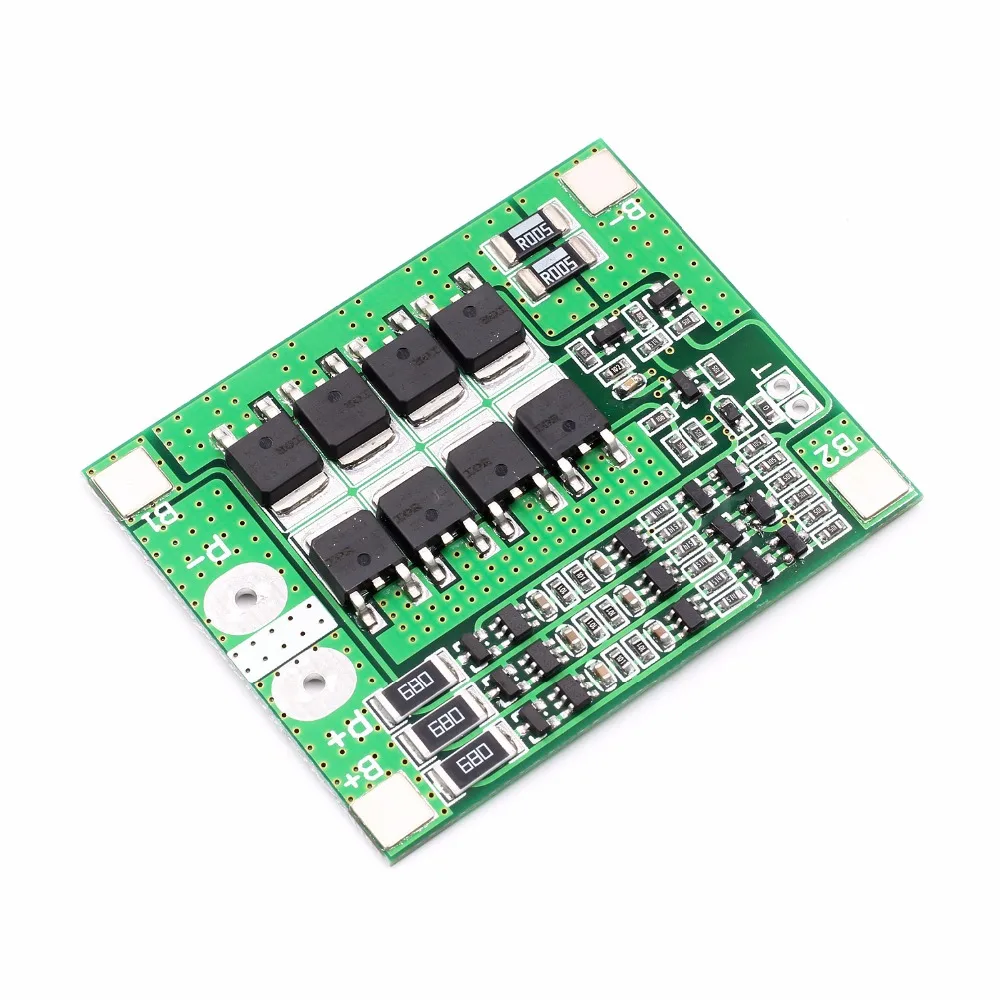

Обновленная плата защиты литиевой батареи 3S 25A BMS 11,1 V 12,6 V 18650 с сбалансированным

Примечание:

Защитная плата не может использоваться для литий-железных фосфатных батарей, ксеноновых ламп, ручных аккумуляторов, не может использоваться для электрических рыбных аккумуляторов, блок батарей электрического велосипеда, детский автомобильный аккумулятор, 775 (4A) выше двигателя, 1 Вт рыбий глаз светодиодный светильник, Пожалуйста, обратите внимание на вышеуказанную комбинацию покупок!

Описанный диапазон мощности относится к следующим продуктам:

Аккумулятор для массажера, светодиодный резервный источник питания лампы, 12 V Электроника, солнечный уличный светильник, батарейный блок, мониторинг питания в режиме ожидания и другие продукты.

Примечание: для продуктов, разряженных выше 3A, скорость разрядки батареи должна быть 3C или более.

Формула увеличения: 1С аккумулятор, 2000 Емкость равна 2ач * 1 = 2А рабочий ток.

3C аккумулятор, емкость 2000 равна 2ач * 3 = 6А рабочий ток.

В использовании батарея нагревается, а питание батареи не применимо. Это условие не может быть использовано в течение длительного времени, и батарея будет быстро повреждена.

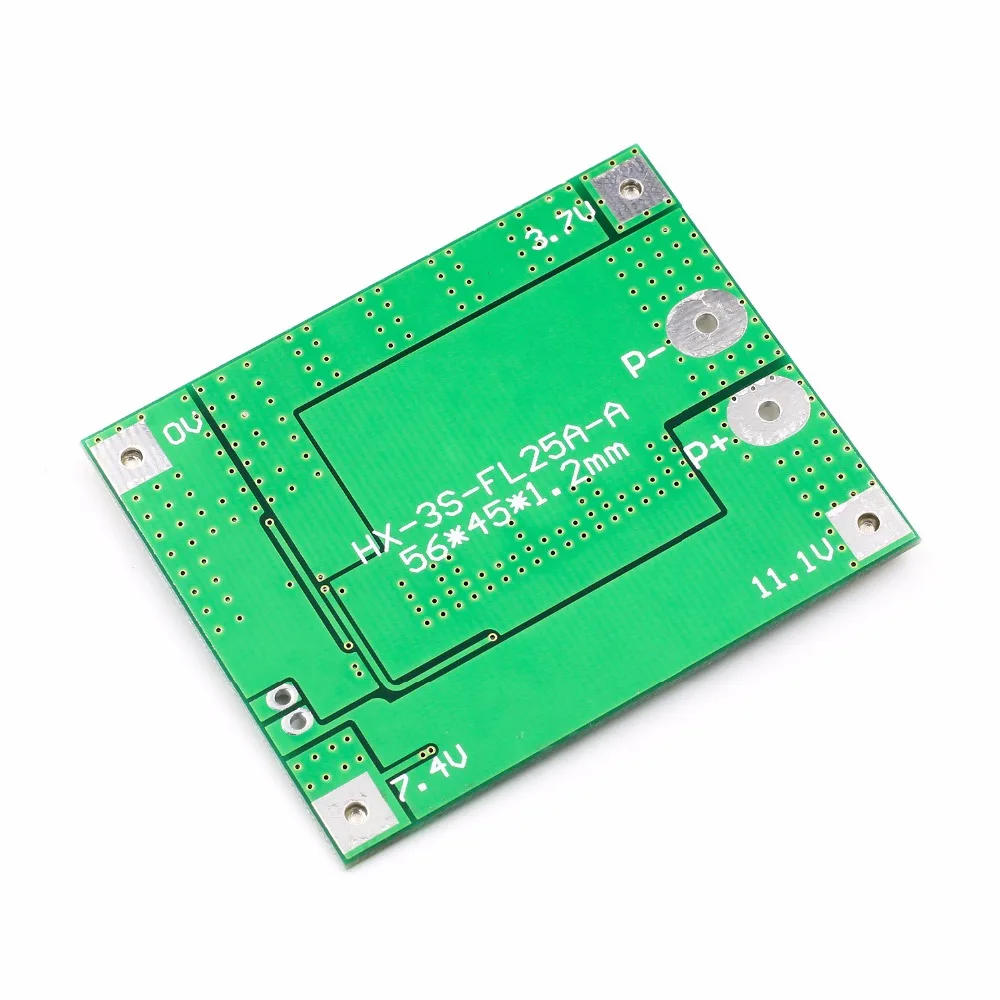

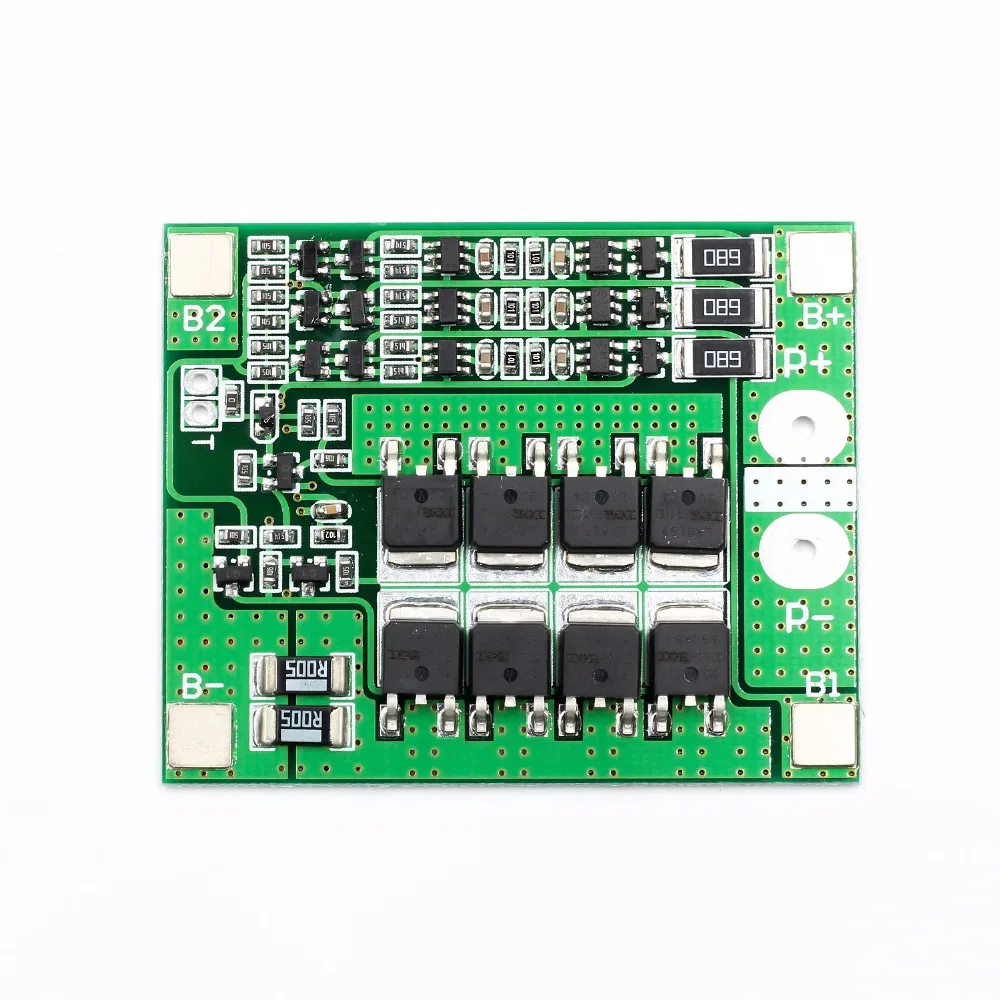

Примечание 1: Подключение 0 В (B-), 3,7 в (B1), 7,4 В (B2) и 11,1 В (B +) точно так же, как показано на рисунке. Не допускайте умышленного короткого замыкания!

Примечание 2: после подключения кабеля, он должен быть заряжен перед выходом.

Примечание 3: при подключении 3 аккумуляторов, пожалуйста, убедитесь, что напряжение каждого аккумулятора одинаковое. Если нет, пожалуйста, заполните каждый аккумулятор отдельно и используйте его в серии. В тесте разрядки аккумулятор с самым быстрым падением напряжения-это плохой аккумулятор.

Поясните: Не смешивайте хорошие аккумуляторы и плохой аккумулятор вместе! Емкость/внутреннее сопротивление 3 батареек должно быть как можно ближе (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой результат использования батареи).

Свойства платы защиты литиевой батареи:

Модель: HX-3S-FL25A-A перезарядки Диапазон напряжения: 4,25-4.35v ±0. 05в

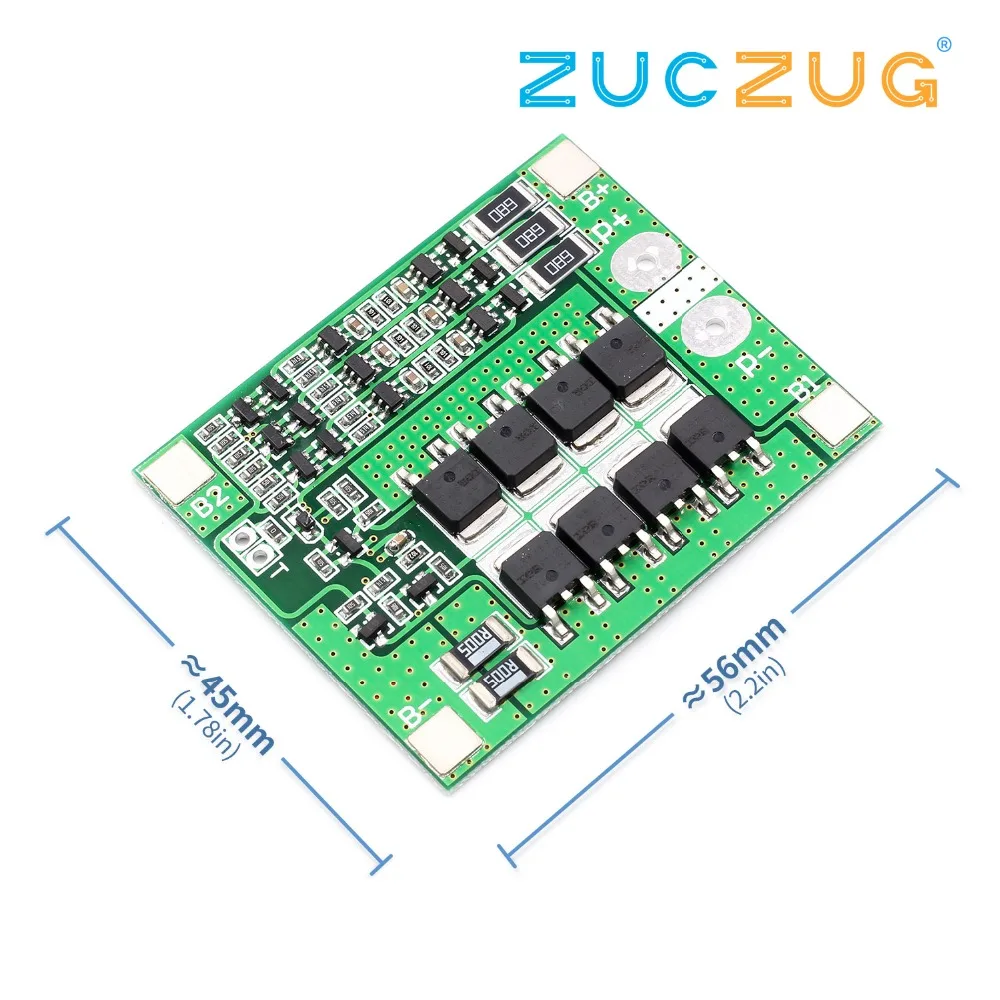

Размеры: 56*45*4,0 мм над разрядкой Диапазон напряжения: 2,3-3.0v ±0. 05в

Максимальный рабочий ток: 20-25A (обратите внимание на тепловыделение) Рабочая температура:-40 --- + 50 °C

Верхний предельный мгновенный ток: 35-40A состояние хранения:-40 -- + 80 °C

Статический ток: менее 30uA эффективный срок службы: более 30000 часов

Внутреннее сопротивление: менее 100 МОм защита от короткого замыкания: защита, задержка самовосстановления.

Ток баланса: 45 мА

Напряжение зарядки: 12,6-13 в

Описание тестовой точки: короткое замыкание S1 S2 P + P-будет выходное напряжение, указывающее, что вся защита MOS является нормальной, плюс нормально открытое Обнаружение температуры может расширить защиту температуры.
