Описание

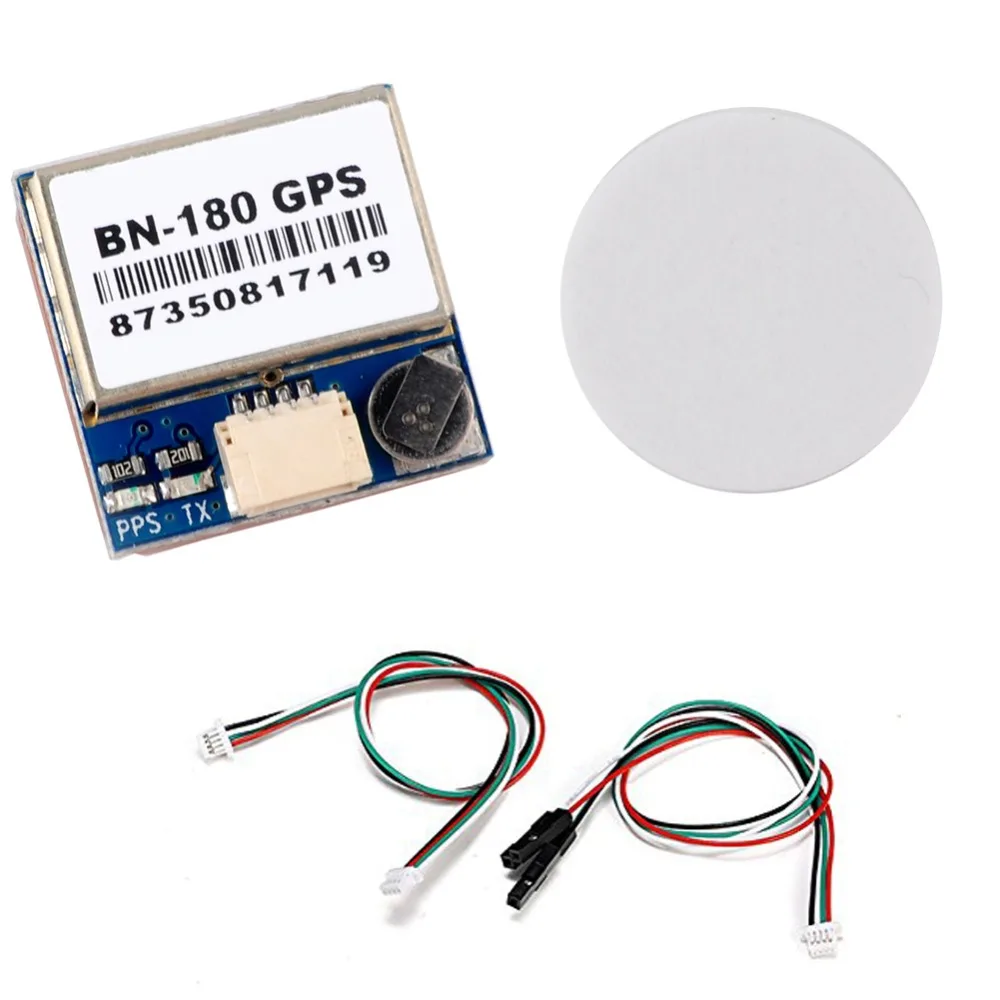

BN-180 мини gps модуль двойной ГЛОНАСС + gps микро двойная антенна UART ttl для CC3D F3 Контроллер полетаBeitian
Описание продукта:
Размер: 18 мм * 18 мм * 6 мм
Вес: 4,9 г
Разъем: 1,00 мм расстояние между 4 Пина патч сиденье
Параметры
Электрические характеристики
Формат приема: gps, ГЛОНАСС, Galileo, BeiDou, QZSS и SBAS
Частота: gps L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1
Каналы: 72 канала поиска
Чувствительность
Отслеживание:-167dBm
Повторного приобретения:-160dBm
Холодный старт:-148dBm
Горячий старт:-156dBm
Точность
Положение по горизонтали: 2,0 м CEP 2D RMS SBAS Enable (типичное открытое небо)
Скорость: 0,1 м/сек 95% (SA off)
Время: 1us синхронизируется с gps
Время приема
Холодный старт: 26 с
Теплый старт: 25 с
Горячий старт: 1 с
Данных и частота обновления
Скорость поддержки: 4800bps до 921600bps, по умолчанию 9600bps
Уровень данных: ttl или RS-232, уровень ttl по умолчанию
Протокол данных: NMEA-0183 или UBX, по умолчанию NMEA-0183
Один GNSS: 1Hz-18 Гц
Одновременное GNSS: 1 Гц до 10 Гц, по умолчанию 1 Гц
Рабочие пределы
Высота: 50000 м Макс
Скорость: 515 м/с Макс.
Ускорение: менее 4g
Мощность потребления
VCC: напряжение постоянного тока 3,0-5,5 В, типичное: 5,0 в
Ток: 50 мА/5,0 в
Рабочая температура:-40 °C ~ + 85 °C
Температура хранения:-40 °C ~ + 105 °C
Индикатор:
TX светодиодный: синий. Выход данных, TX светодиодный мигающий
PPS светодиодный: красный. PPS светодиодный, не яркий, когда gps не фиксируется, мигает при фиксации
Проводка:
GND, TX выход, RX вход, VCC (3,0-5,5 В)
Посылка в комплекте
1 х BN-180 gps-модуль
2x15 см кабель
Характеристики
- Тип аксессуаров для дрона
- GPS
- Номер модели
- FZ2917
- Вес, кг
- 10g
- Размер
- 18mm*18mm*6mm
- Бренд
- RCmall
- Item
- BN-180 Mini GPS Module
- Connector
- 1.00mm spacing between the 4pins patch seat
- Receiving Format
- GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1
- Channels
- 72 Searching Channel
- Wiring
- GND,TX output,RX input,VCC(3.0v-5.5v)
- Note
- Original Beitian, but no beitian logo
