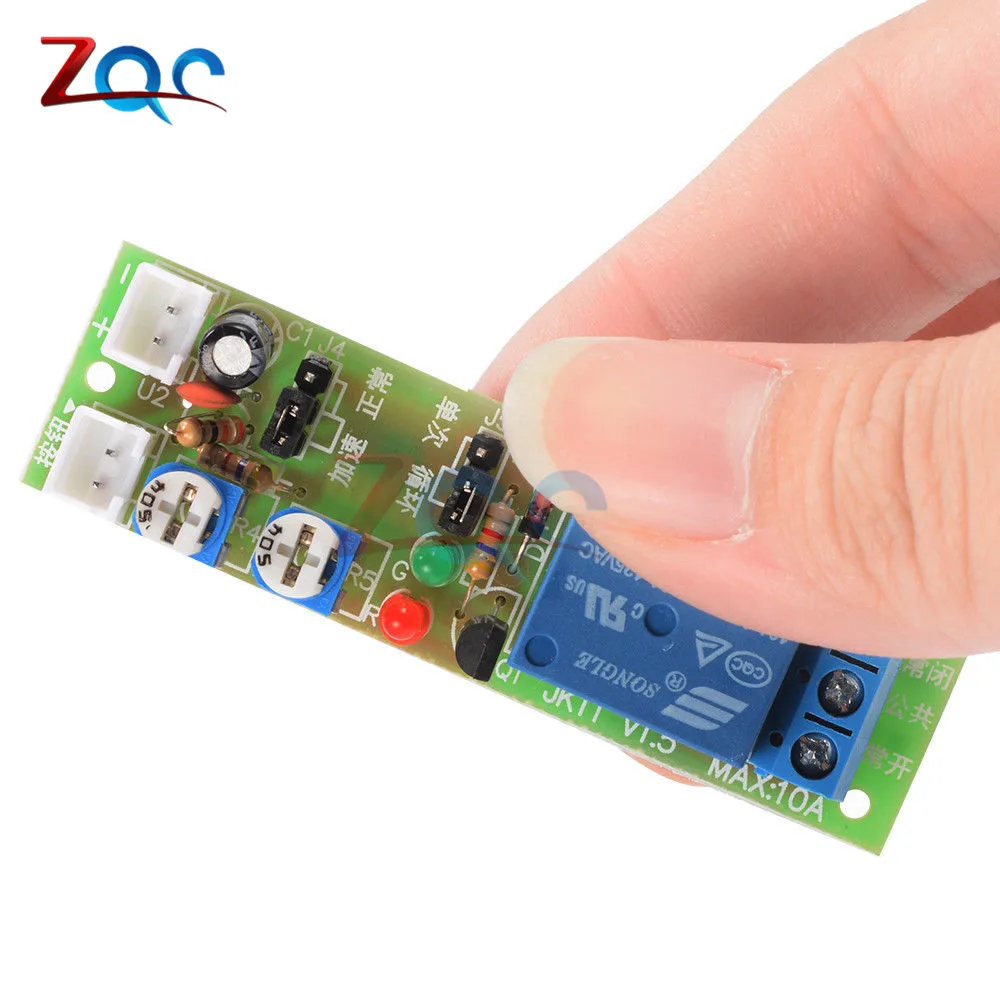

Регулируемый цикл таймер задержки включения/выключения реле Модуль DC 5 в 12 В 24 в 15 мин таймер управления реле Модуль

Особенности:

Это модуль реле таймера с высокой точностью, стабильной и надежной производительностью.

Поддержка 2 режимов, режим mon (один раз) и режим цикла, и вы можете просто переключить режим, регулируя перемычку.

Есть много напряжения и диапазона времени на ваш выбор, и "ВКЛ" время и "ВЫКЛ" время регулируется.

Он отлично подходит для управления возвратно-поступательным ходом, или повторяющимся включением и выключением питания для оборудования и продуктов, сжигающих тест.

Широко используется на оборудовании для работы с таймером, многократной тестовой цепи машины, прерывистом насосе для аквариума и т. Д.

Технические характеристики:

Тип: DC5V, 0-15 мин/DC12V, 0-15 мин/DC24V, 0-15 мин

Макс. Грузоподъемность: 10A250VAC, 10A30VDC
Размер: 70*20 мм/2,75*0,78"

Ошибка во времени: <2%

T1 (реле включает время задержки), T2 (реле выключает время задержки)

Режим Once (Перемычка OP3):

1. Модуль питания, при срабатывании реле включается, задержка T1, и реле отключено.

2. Когда срабатывает процесс задержки, снова срабатывает, это немедленно прервет задержку.

Режим цикла (Перемычка OP4):

1. Модуль питания, при срабатывании реле включается, задержка T1, и реле отключено, задержка T2, реле включается снова. Такие цикла. T1 и T2 установлены двумя регулируемыми резисторами соответственно.

2. Когда срабатывает процесс задержки, снова срабатывает, это немедленно прервет задержку.

Как быстро установить время:

Время можно быстро установить путем измерения напряжения (Uc) Резистор. Возьмите модуль 5 в 15 мин в качестве примера. Если Uc = 2 в, время = 2 В/5 В * 15 мин = 6 мин.

Посылка включает в себя:

Модуль реле таймера-1 шт.
