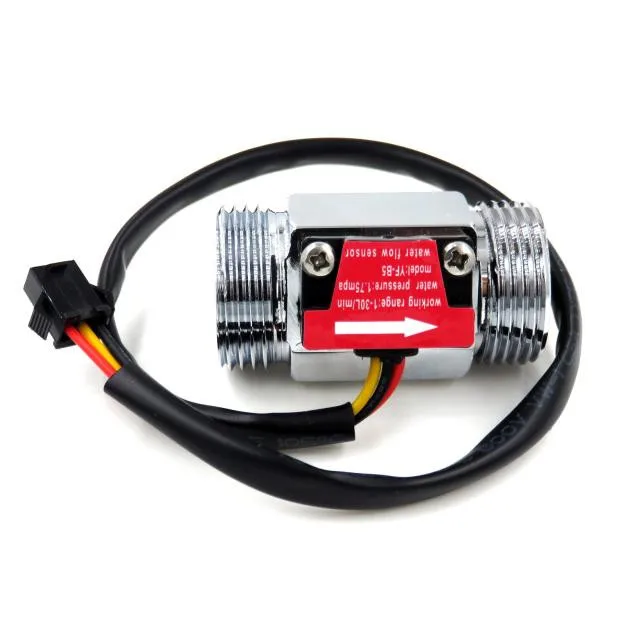

YF-B5 G3/" Алюминий хромирование поверхности воды Холла импульсный выход Датчик расхода 1-30L/мин

Описание

Расход водыАлюминий Хром покрытие поверхностного зала тДатчик расхода газа, измеритель потока воды

1. Описание продукта:
(1) Наименование товара: Алюминиевый Хром покрытие Холла эффект импульсного выходного потока
(2) Материал: алюминиевый хромированный Датчик потока
(3) Размер: L 50 мм
(4) резьбовое соединение: G3/4 "BSP
(5): положение крепления: горизонтальное и вертикальное или любое диекция
(6) Цвет: серебристый
(7) товар №: YF-B5
(8) Применение: водонагреватель, Бройлер и тепловой насос. .. И т. д.

2. Технические данные датчика потока

(1) Расход: 1 ~ 30 л/мин
(2) Расход импульса: F = 6,6 * Q ± 5%, Q = л/мин
(3) Рабочее напряжение:DC3V ~ 18 В
(4) Рабочий ток: 15мА
(5) давление в страданиях: Макс 1.75Mpa
(6) Рабочая температура:-40 °C ~ + 80 °C,
(7) мин Сопротивление изоляции: 100 м Ом
(8) выходной импульс импульсного цикла: 50% +/-10%
(9) Максимальное выходное напряжение импульса:> DC4.7V (входное напряжение DC5V)
(10) минимальное выходное импульсное напряжение: <DC0.5V (входное напряжение DC5V)
(11) Сенсор: Hall effect sensor, цифровой выход.

(12) проводное подключение:
Терминал 1 (красный): ВДД "+"
Терминал 2 (черный) Vout "-"
Терминал 3 (желтый) Gnd: выход
(13) Разъем: корпус xh2.5-3p
