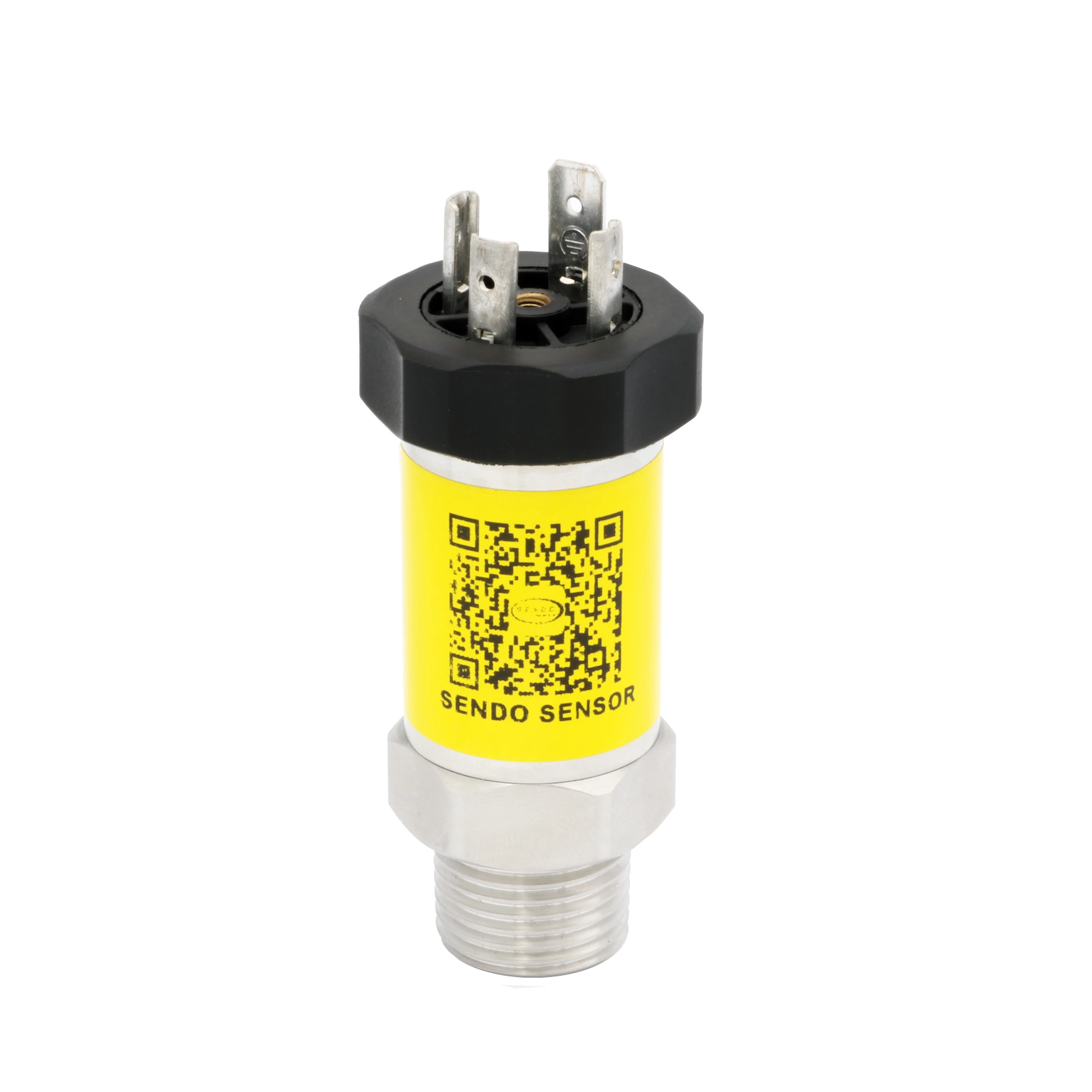

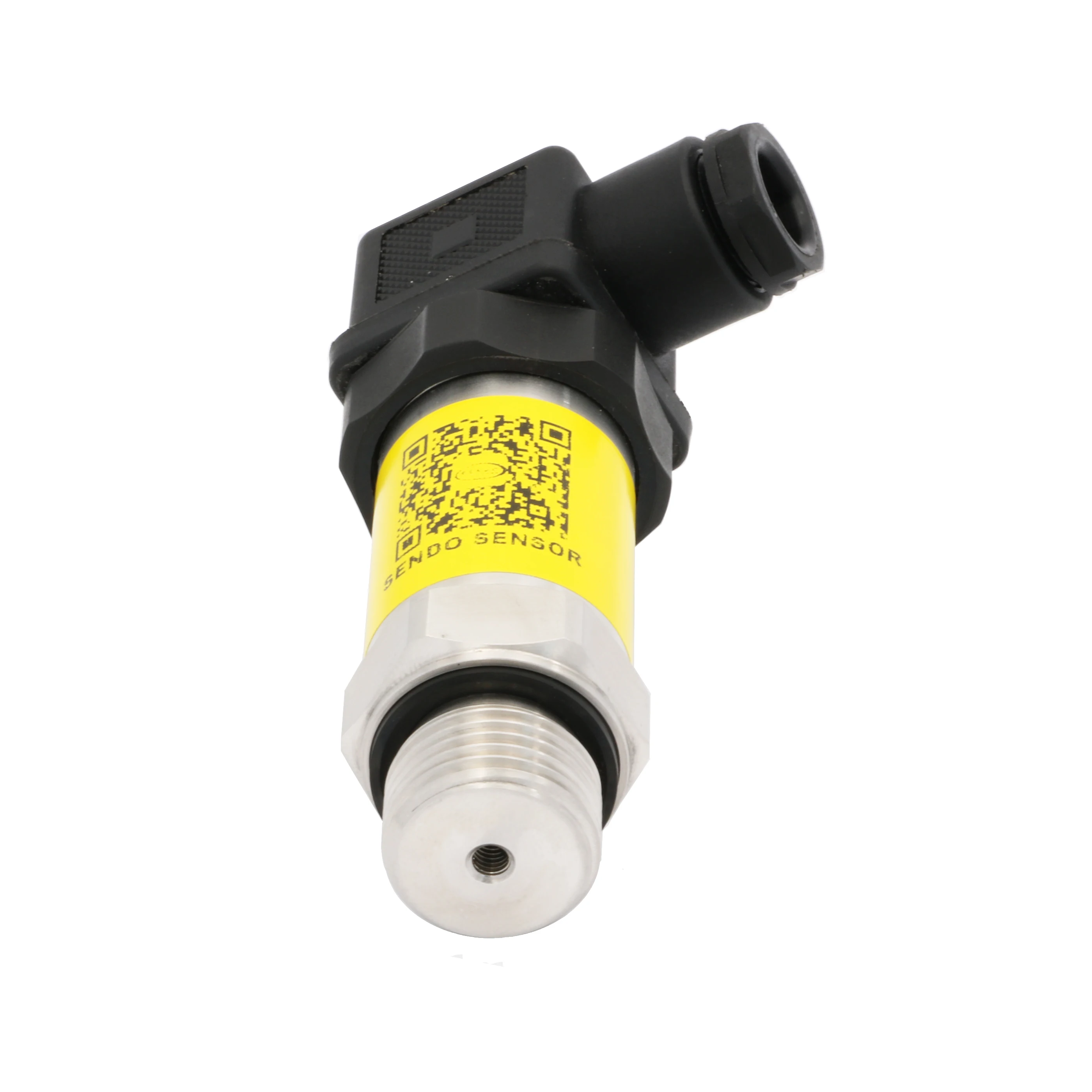

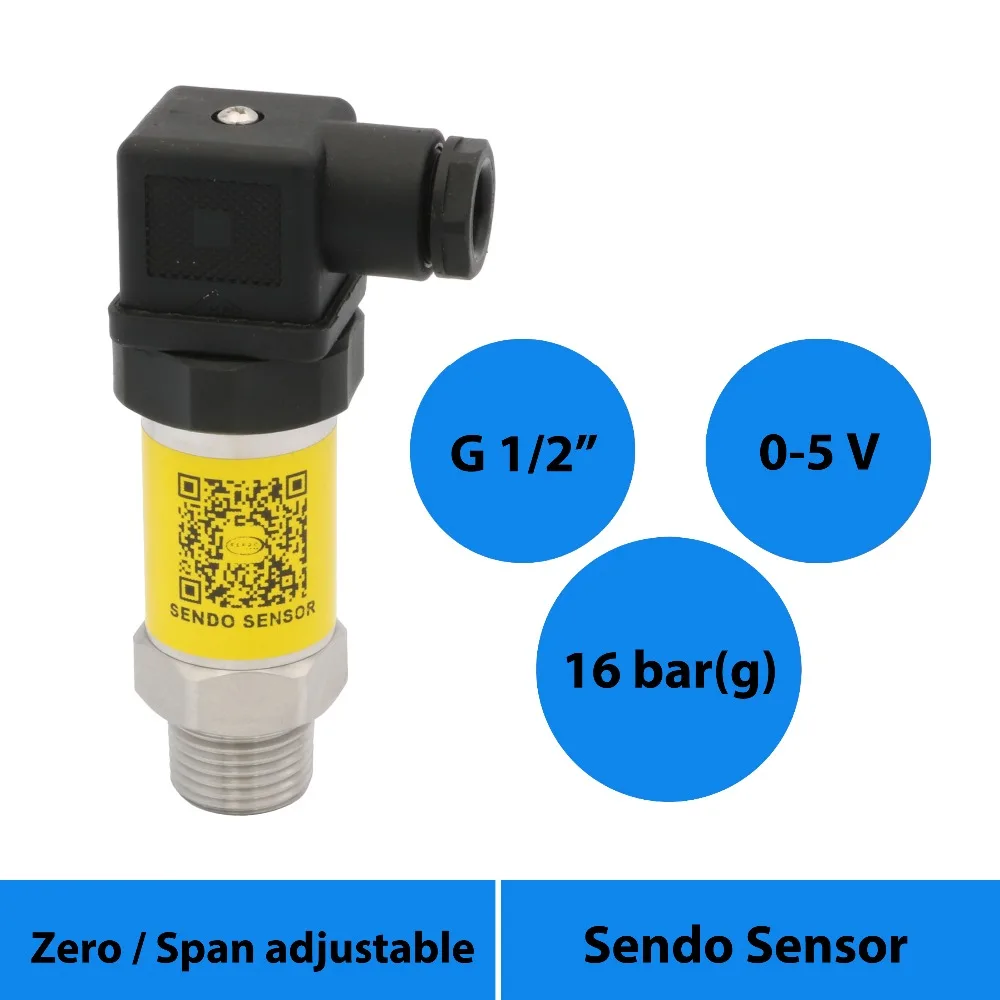

0-5 в датчик давления преобразователь, от 0 до 16 бар, от 0 до 1,6 МПа Манометр давления, воздуха воды и масла, 24 В питания, g 1/2 мужское соединение

Описание

0-5 в датчик давления преобразователь, от 0 до 16 бар, от 0 до 1,6 МПа Манометр давления, воздуха воды и масла, 24 В питания, g 1/2 мужское соединение

А Вакуумные продукты в различных сигналах и винтовых типах

Код ссылка	Модель	Датчики давления	Стабилизатор напряжения	Сигнал	Нить
30212G016B20M	SS302	16bar датчик	12... 36Vdc	4... 20mA	G1/2"
30212N016B20M	SS302	16bar датчик	12... 36Vdc	4... 20mA	1/2 "NPT
30212G016B10V	SS302	16bar датчик	15... 36Vdc	0... 10 V	G1/2"
30212N016B10V	SS302	16bar датчик	15... 36Vdc	0... 10 V	1/2 "NPT
30212G016B5V	SS302	16bar датчик	12... 36Vdc	0... 5 V	G1/2"
30212N016B5V	SS302	16bar датчик	12... 36Vdc	0... 5 V	1/2 "NPT
30212G016B4. 5 V	SS302	16bar датчик	5Vdc	0. 5... 4,5 V	G1/2"
30212N0 16B4. 5 V	SS302	16bar gaug e	5Vdc	0. 5... 4,5 V	1/2 "NP T

FФуннкции


Соответствия CE	Силиконовое масло	Нержавеющая сталь 316L diaphragМ

Защита от обратной полярности	Нулевой и поверочный подделка

Описание

SS302 серии пьезорезистивное давление передатчиков является основным типом в sendo сенсор, также это наиболее широко используется, работает по пьезорезистивному принципу, стандартная Средняя Рабочая температура от-20 ~ 100 °C. Эти датчики используют высокоэффективный пьезорезистивное давление преобразователя в качестве чувствительной части, внутренняя структура уплотнена, от 0 до 70 °C широкая температурная компенсация, хорошо подходит для точного применения в промышленных средах для давления от 0,1 до 1000 бар, жидкости или газа.

Технические данные

Поставка Напряжение	12 36Vdc
Выход сигнала	0 5 V
Давление диапазон	16bar датчик
Испытательное давление	2,0 * F.
Точность	0.5% F.
Стабильность	≤0. 2% Ф. С./год
Температурный коэффициент	±0. 03% F. S./°C
Время ответа	≤4ms (90% F. S.)

Условия окружающей среды

Средний Диапазон рабочих температур	-20 °C & rarr; + 100 °C
Диапазон температуры окружающей среды	-20 °C & rarr; + 80 °C
Компенсация температурный диапазон	0 °C & rarr; + 70 °C
EMC уровнем выбросов	EN 61000-6-3
EMC-иммунитет	EN 61000-6-1
Сопротивление изоляции	> 100 МОм при температуре не выше 250 V

Механические конфигурации

Давление соединение	G1/2"
Электрическое соединение	DIN43650A
Запечатывания рейтинг	IP65
Корпус	Нержавеющая сталь 304
Диафрагма	Нержавеющая сталь 316L
Уплотнительное кольцо	Витон

Размеры

4-20mA и 0,5-4,5 V сигнал	0-10 В и 0-5 в сигнал

Функциональная электрическая схема

4-20мА (2 провода)	Pin1: + контактный разъем питания 2: + выход
0-5 в (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
0-10 В (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
0,5-4,5 в (3 провода)	Pin1: + контактный разъем питания 2: GND Pin3: + выход
