Пульт дистанционного управления предусилитель пульт управления громкостью Двигатель потенциометра аудио источник выбор сигнала коммутатор "сделай сам"

Описание

Дистанционный предусилитель Регулятор громкости панель потенциометра двигателя выбор сигнала

Подробная информация о продукте:

Этот продукт устанавливает регулятор громкости, выбор аудиовхода, контроль мощности усилителя, инфракрасный пульт дистанционного управления для многофункционального, в основном для усилителя мощности DIY или обновления без функции дистанционного управления усилителя, чтобы сделать его с инфракрасной функцией дистанционного управления.

Особенности:

1. Можно управлять ручным или дистанционным управлением

2. Схема звукового сигнала полностью изолирована от цепи управления без помех

3. Специальный контроллер MCU + драйвер двигателя

4. Широкий диапазон напряжения питания переменного или постоянного тока может быть, материнская плата с полярностью автоматическая конверсия постоянного тока не различает положительный и отрицательный

5. Строительные блоки для детей 4-х канальный модуль переключения, независимо от того, это сборка или обслуживание очень удобно

6. Бистабильный источник питания, высокая мощность и низкая мощность каждый с регулятором, работа более Стабильная и надежная

7,2 видов функциональных модулей свободно расширяются

8. Материнская плата с мотором вращения вперед двухцветный светодиодный индикатор

9,2 скорость передачи двигателя: грубая Регулировка каждый раз, когда вы нажимаете клавишу, чтобы повернуть угол 15 градусов, громкость сильно меняется;/тонкая настройка каждый раз, когда вы нажимаете клавишу, чтобы повернуть 4 градуса, громкость меняется нормально.

Материнская плата параметры:

Входное напряжение: 9 В переменного тока или 12 В постоянного тока (вход постоянного тока без различия между положительным и отрицательным)

Сопротивление потенциометра: двойной B50K

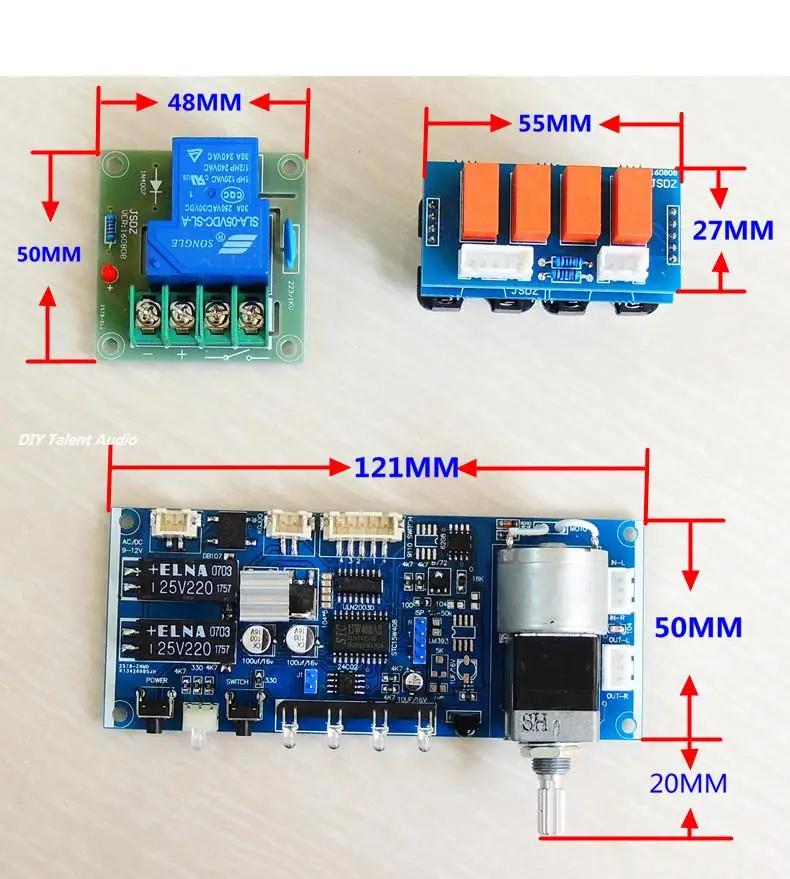

Материнская плата Размер: 12 см * 4,9 см

Напряжение привода двигателя: 4 в

Номер сигнала выбора аудио: 4 способа

Выходное напряжение управления питанием: 4,5 в (реле прямого привода)

Параметры порта J1 и описание функций:

J1 порт Открытый: доступ к питанию, в режим ожидания, оранжевый резервный светильник, нажмите кнопку питания материнской платы или кнопку загрузки дистанционного управления для загрузки. После запуска резервный светильник становится зеленым, в рабочее состояние, в этот момент четыре группы переключают световой светильник 1, в то же время, переключайте выход порта на сигнал платы переключателя, и выбран один из реле

Автоматическая память процесс:

Каждый раз при использовании выключения питания система автоматически запомнит звуковой канал в это время, когда следующая система загрузки автоматически возвращается к последнему выключению при использовании канала

Объем метод управления:

Вы можете непосредственно скрутить потенциометр, чтобы играть ручной регулятор громкости

Нажмите VOL +/VOL-с помощью пульта дистанционного управления для регулировки громкости, в этот момент потенциометр для нажатия кнопки один раз в 4 градуса вращения, тонкая настройка громкости

С пультом дистанционного управления яркими +/яркими-это Регулировка громкости грубой, на этот раз потенциометр для нажатия кнопки один раз в 15 градусов, это грубая Регулировка громкости

Две скорости с использованием грубой регулировки грубого объема, а затем тонкой настройки точности позиционирования объема. Как быстро и тонкой

Посылка включает в себя:

1 шт. × плата громкости двигателя

1 шт. × плата управления питанием

1 шт. × аудио переключатель

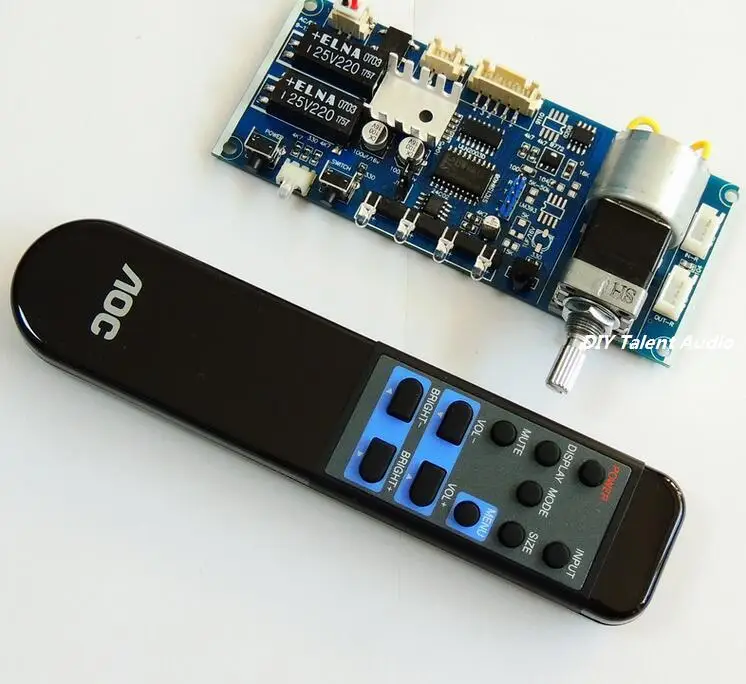

1 шт. × Пульт дистанционного управления (без аккумулятора)
