Новое поступление Matek F405-WIng F4 управление полетом с OSD поддержкой gps и F411-WSE

Описание

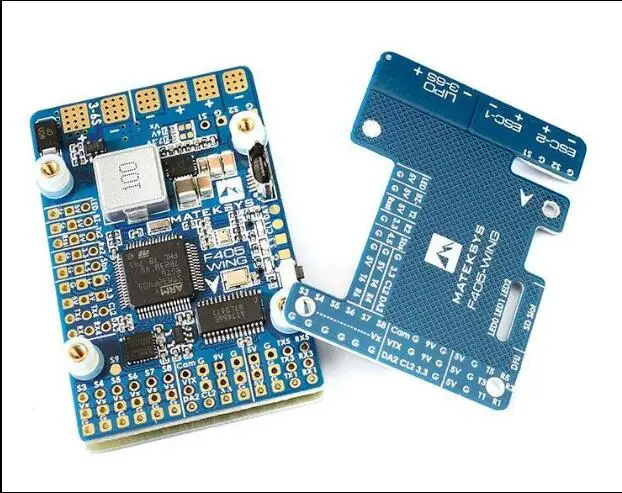

Matek F405-WING

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм

Размеры: 56x36x13 мм

Вес: 25 г

**********************************************

MCU: 168 МГц STM32F405

IMU: MPU6000 акселерометр/гироскоп (SPI)

Баро: BMP280 (IEC)

OSD: INAV OSD с чипом AT7456E

Черный ящик: слот для карт MicroSD (SD/SDHC)

ПДС & 6x UART

2x двигатели, 7x сервоприводы выходы

2x I2C

3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 В (красный)

Встроенный инвертор для входного сигнала SBUS (UART2-RX)

PPM/UART совместно: UART2-RX

Softserial на TX2 pad

Датчик напряжения аккумулятора: 1: 10 (масштаб 1100)

WS2812 Светодиодная лента: Да

Звуковой сигнал: Да

RSS: Да

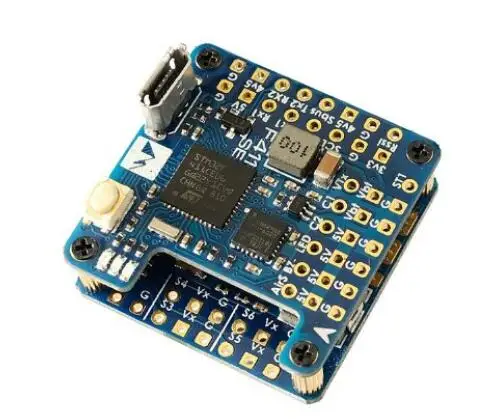

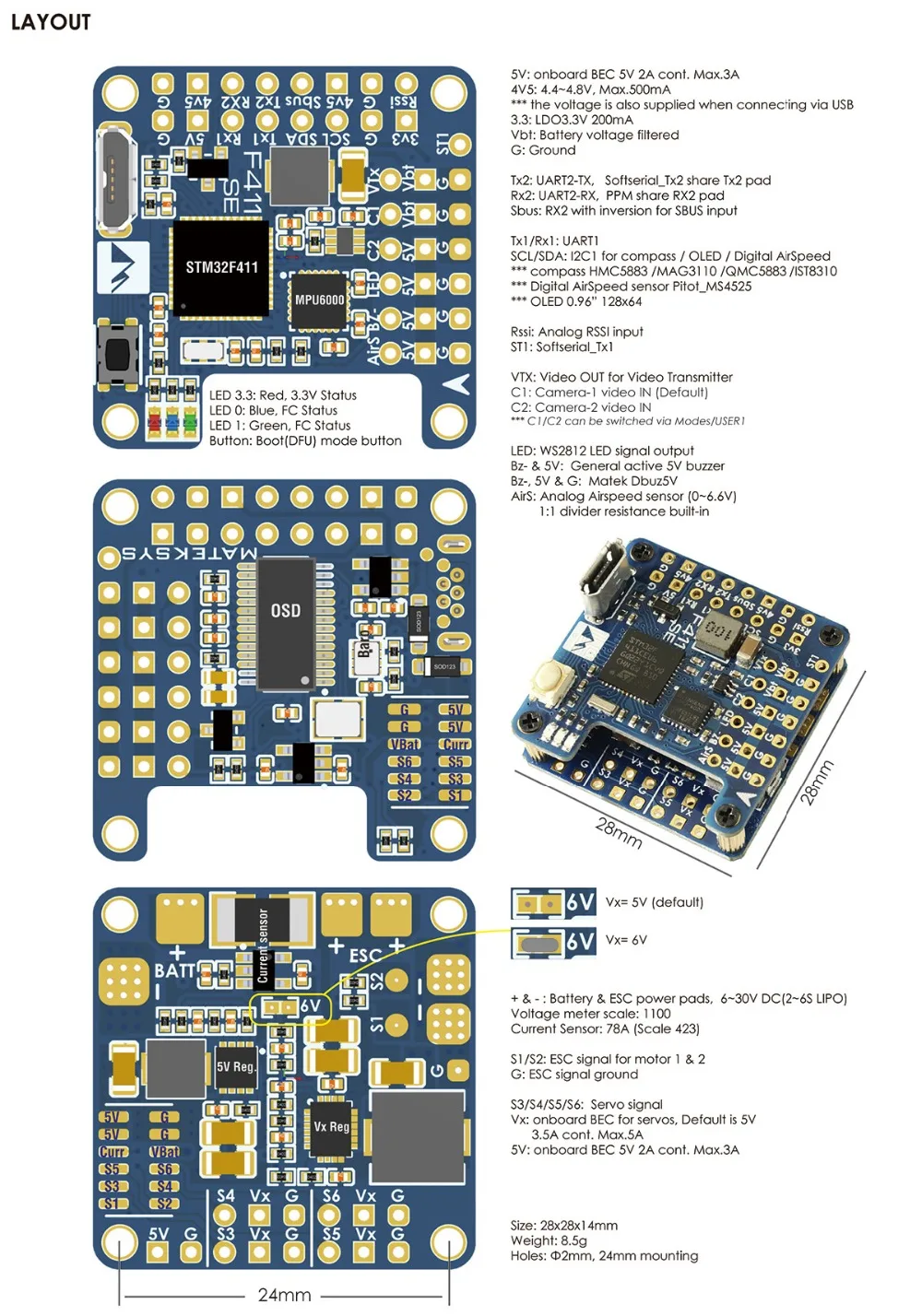

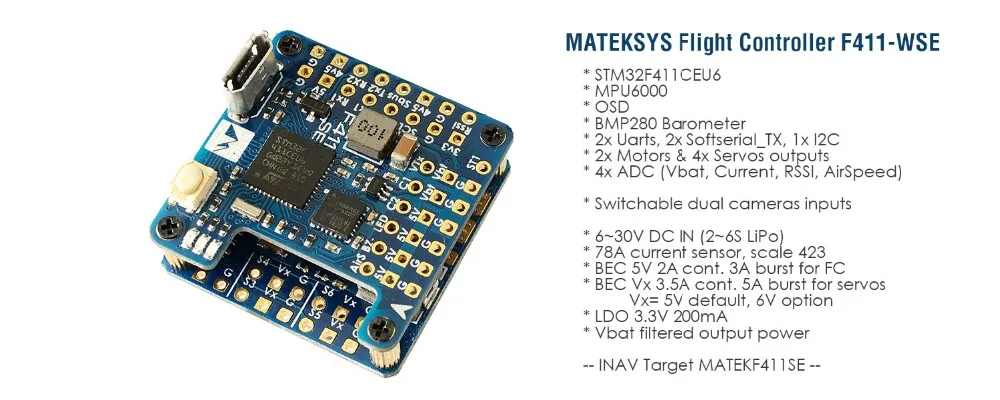

Матек Mateksys F411-WSE:

FC Технические характеристики

Микроконтроллер: 100 МГц STM32F411CEU6 IMU: MPU6000 (SPI) Баро: BMP280 (IEC) OSD: AT7456E (SPI) Blackbox: нет 2x UART 2x softserial-Tx 2x двигатели, 4x сервоприводы выходы 1x I2C 4x ADC (VBAT, ток, RSSI, скорость полета) 3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 В (красный) Переключаемая мини fpv-камера с двумя Камера входных сигналов Управление TR/SA VTX: Да WS2812 управление светодиодами: Да Звуковой выход: Да RSSI: Да Отклонение напряжения для аналогового датчика скорости воздуха: Да

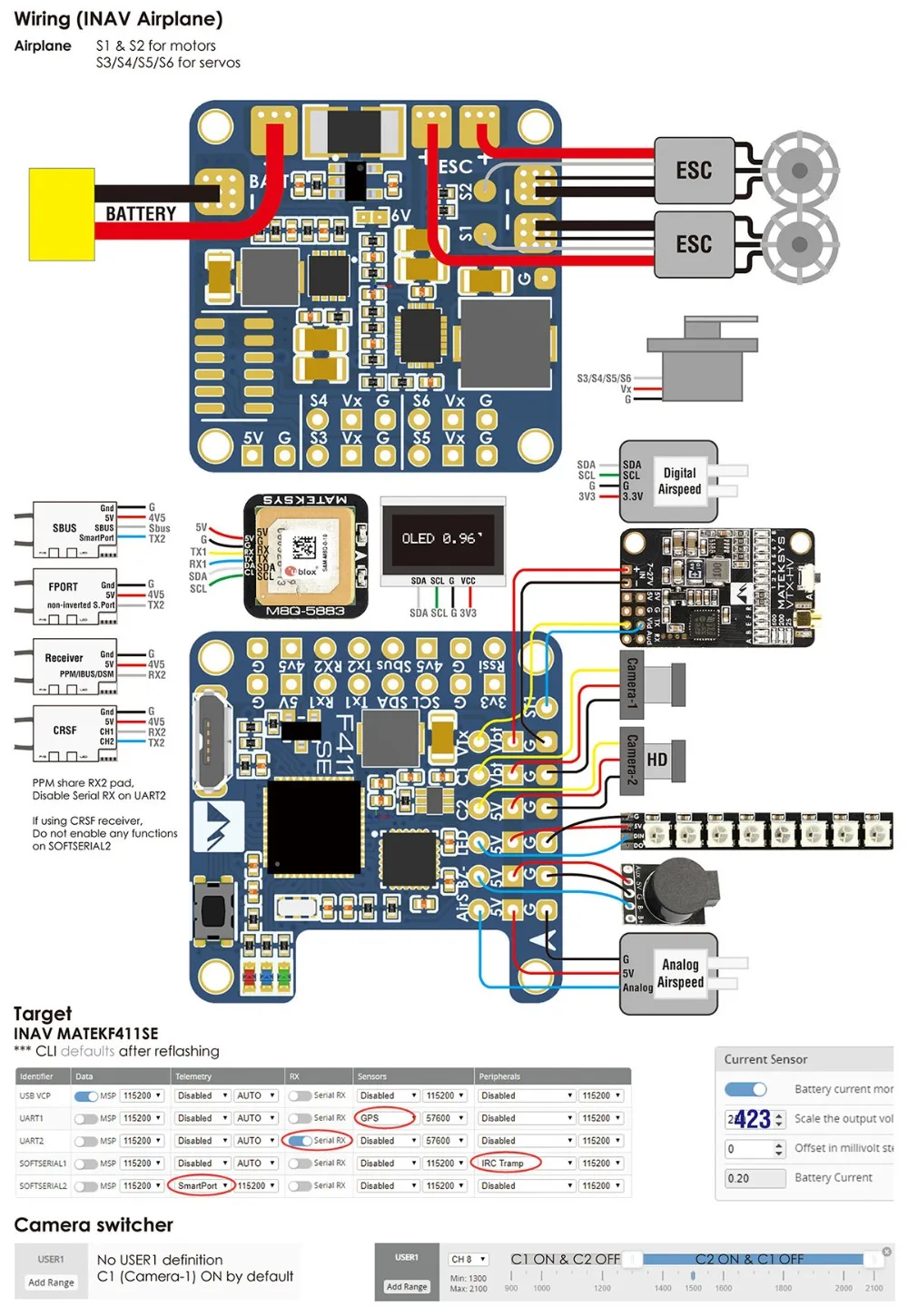

FC прошивки

INAV цель: MATEKF411SE

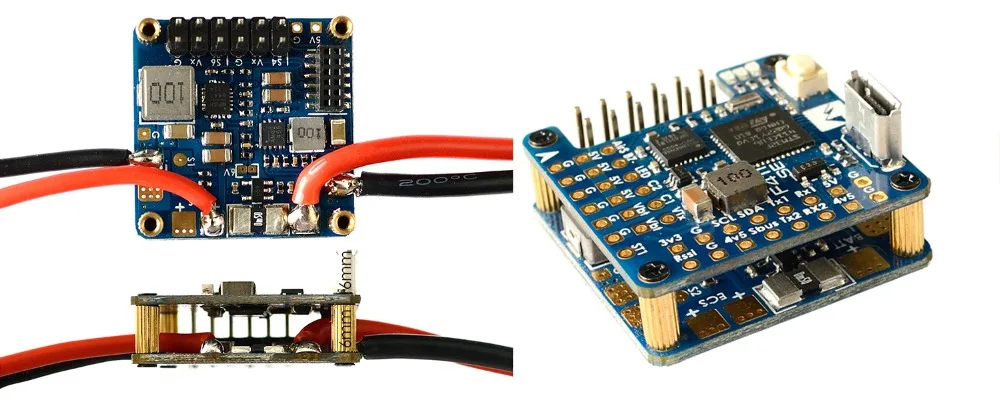

PDB

Диапазон входного напряжения: 6 ~ 30 В (2 ~ 6 S LiPo) 2x ESC наколенники Датчик напряжения аккумулятора: 1:10 (шкала 1100) Ток Senor: 78A, 3,3 V ADC, масштаб 423

BEC 5В выход

Предназначен для управления полетом, приемник, камера, зуммер, 2812 LED_Strip, зуммер, gps модуль, модуль воздушной скорости Непрерывный ток: 2 А, Макс. 3 А (5 секунд/мин)

BEC Vx выход

Предназначен для сервоприводы Напряжение регулируется, 5 В по умолчанию, 6 в опция Непрерывный ток: 3,5 А, Макс. 5a (5 секунд/мин)

BEC 3,3 V выход

Предназначен для модуля Baro/Compass/OLED и Spektrum RX Линейный регулятор Постоянный ток: 200mA

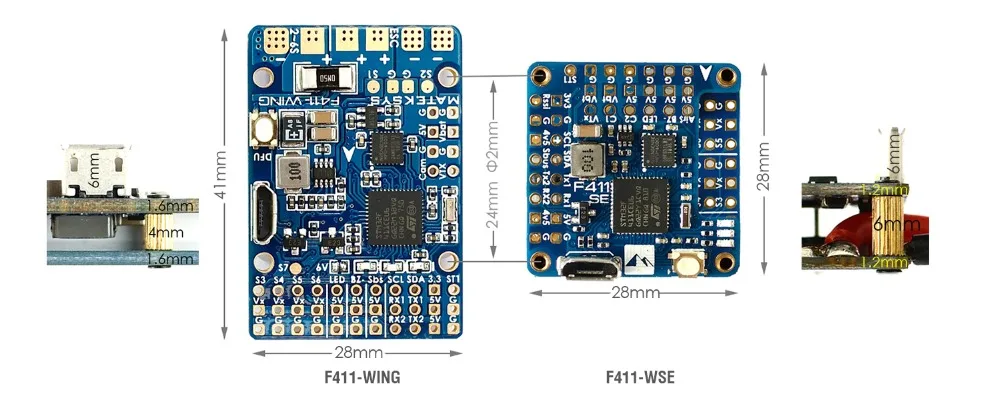

Физический

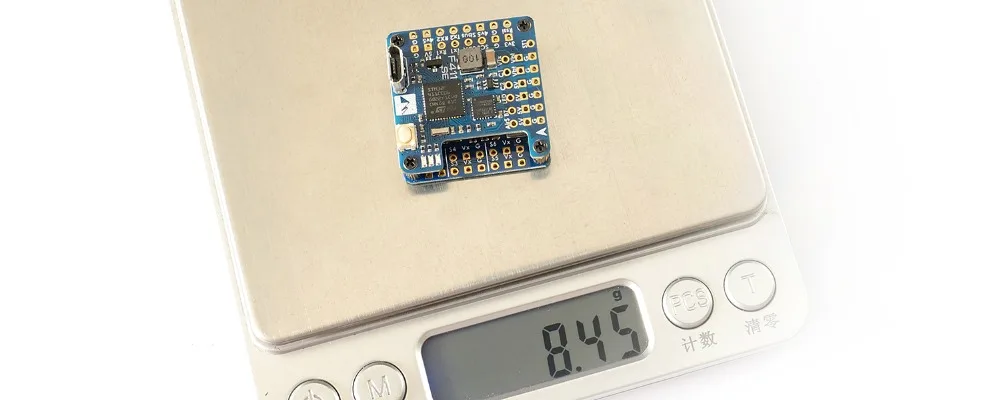

Крепление: 24x24 мм, Φ2 мм Размеры: 28x28x14 мм Вес: 8,5 г

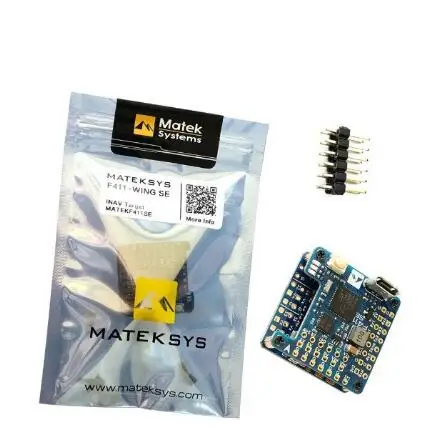

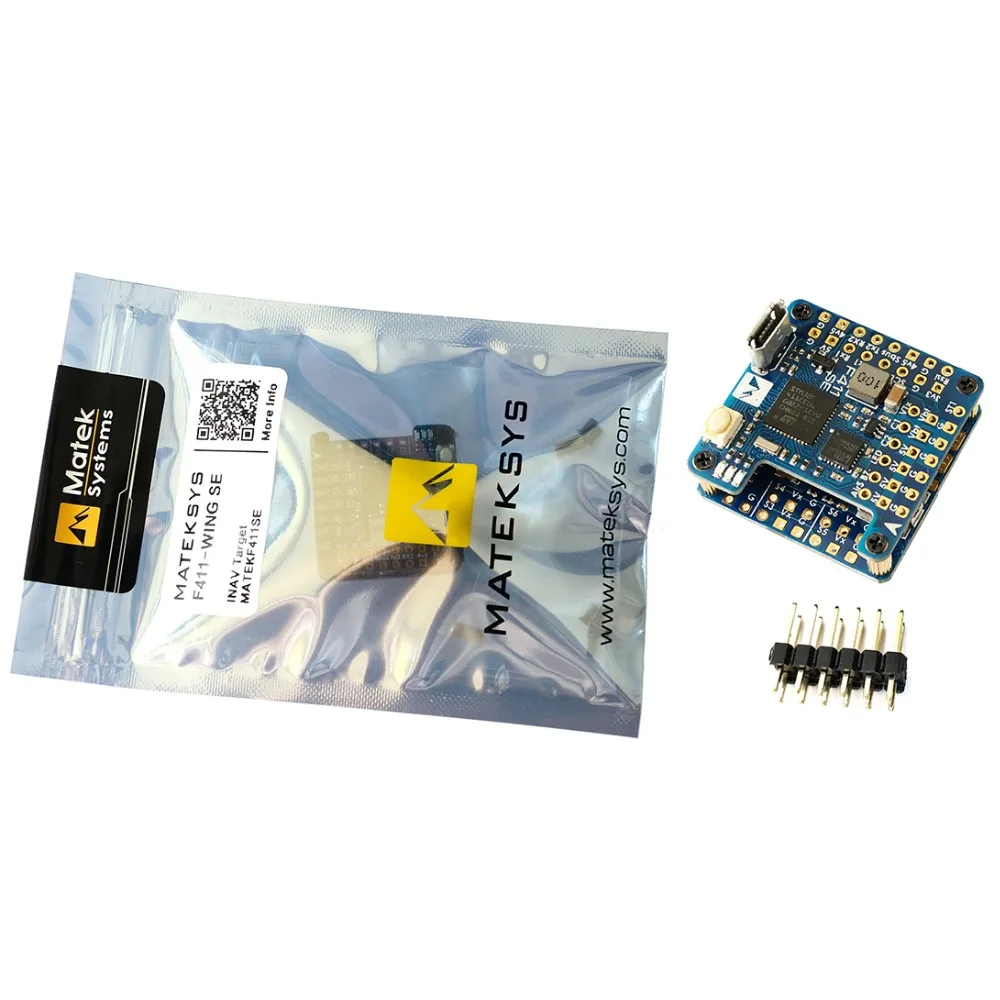

Посылка включает в себя:

1 комплект Matek F411-WSE Контроллер полета
