VEVOR BS-0 точность 5' полу универсальная делительная головка 3-кулачковый 5 дюймов

Описание

VEVOR BS-0 точность 5' полу универсальная делительная головка 3-кулачковый 5 дюймов

VEVOR BS-0 точность 5' полу универсальная делительная головка 3-кулачковый 5 дюймов

Описание:

Это нашПолууниверсальная разделительная головка, Один из деталей станка для деления деталей на одинаковые перегородки. С помощью разделительного кольца, ноньера, локационного штифта, указательной пластины и сменной передачи, заготовки могут быть разделены на одинаковые перегородки в соответствии с вашими требованиями. Используется для прямого и непрямого деления. Способен завершить обработку зубчатой передачи, лица и флейты без необходимости в аксессуарах, однако вся его конструкция совпадает с универсальным типом. В24 быстроразъемных отверстияМожет завершить индексацию деления 2, 3, 4, 6, 8, 12, 24.3 делительные дискиПрилагаются вместе с разделительной головкой для непрямого деления в любом делении индексации 2-50, 51-380, кроме простых чисел и некоторых других чисел.

1. Передняя часть разделительной головки:

Модель	Блок	А	B	H	H	А	b	g	Центры контактных толкатель пресс-формы	Диаметр оправки
BS-0	Метрические (Мм)	193	140	173	100	166	90	16	MT2	18
BS-0	Дюймов	7,59	5,51	6,81	3,93	6,53	3,54	0,63	B & SN0.7	18

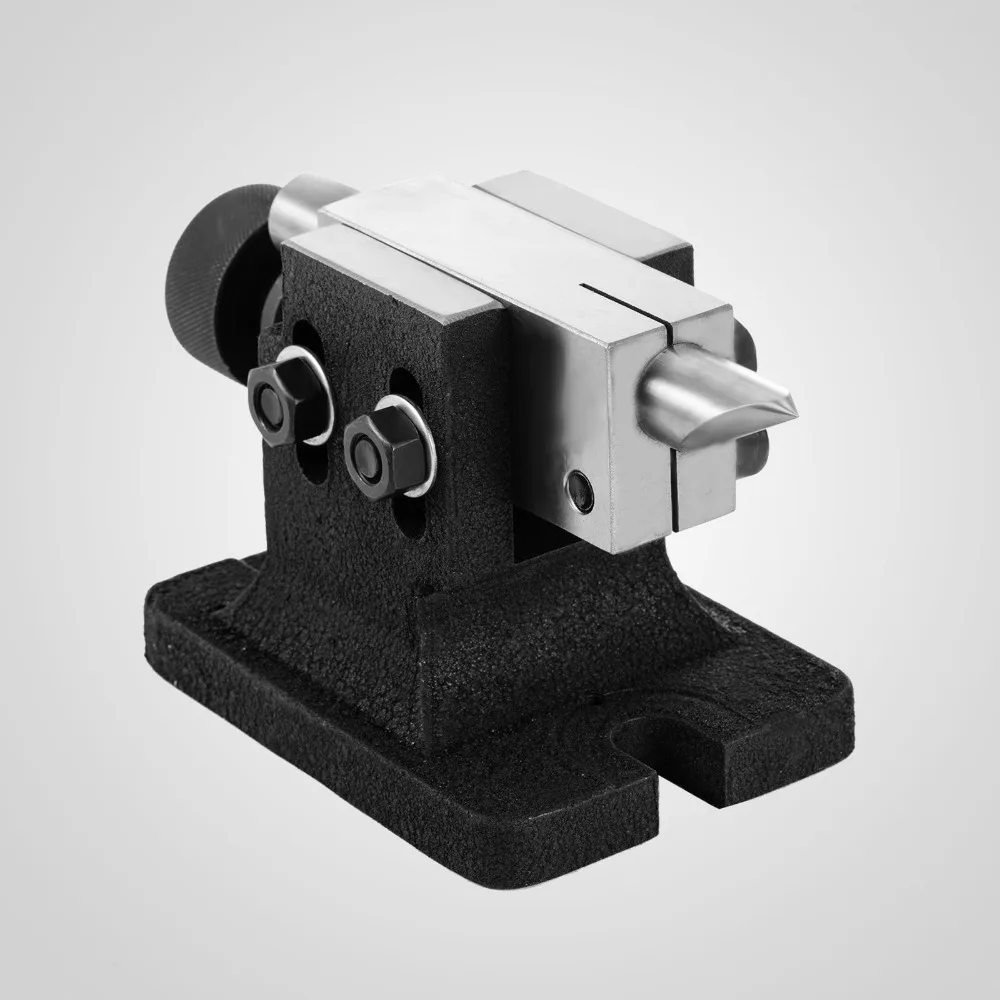

2. Размер хвоста разделительной головки:

Модель	Блок	A1	B1	H1	h	A1	B1	G1
BS-0	Метрические (Мм)	175	87	107	100	130	92	16
BS-0	Дюймов	6,89	3,42	4,21	3,93	5,12	3,62	0,63

3. Разделительная пластина: количество разделительных пластин (спиральное Передаточное отношение 1:40)

Разделительная пластина A	15	16	17	18	19	20
Разделительная пластина B	21	23	27	29	31	33
Разделительная пластина C	37	39	41	43	47 (Европа)	49

4. Детали токарного патрона:

Размеры D	Внутренний челюсти		Внешние челюсти
	Диапазон зажима	Сжимать ряд	Диапазон зажима
	A-A1	B-B1	C-C1
125 мм	2,5-40	38-125	38-110

Особенности

Новинка 100% года; хорошего качества Прямой/косвенного деления Полууниверсальная разделительная головка Удобный машина Профессиональный точное разделение

Технические характеристики:

Бренд: Vevor Состояние: Фирменная Новинка Качели: 6-1/2" Высота центра: 3-15/16" Конус головки: 7 B & S Вес: 23 кг Размеры посылка: 410*235*205 мм (16*9*8 дюймов)

В том числе

1 Набор разделительных головок 3 X делительные диски 1 X Задняя бабка 1 х 125 мм 3 кулачковый патрон VEVOR BS-0 точность 5' полу универсальная делительная головка 3-кулачковый 5 дюймов
