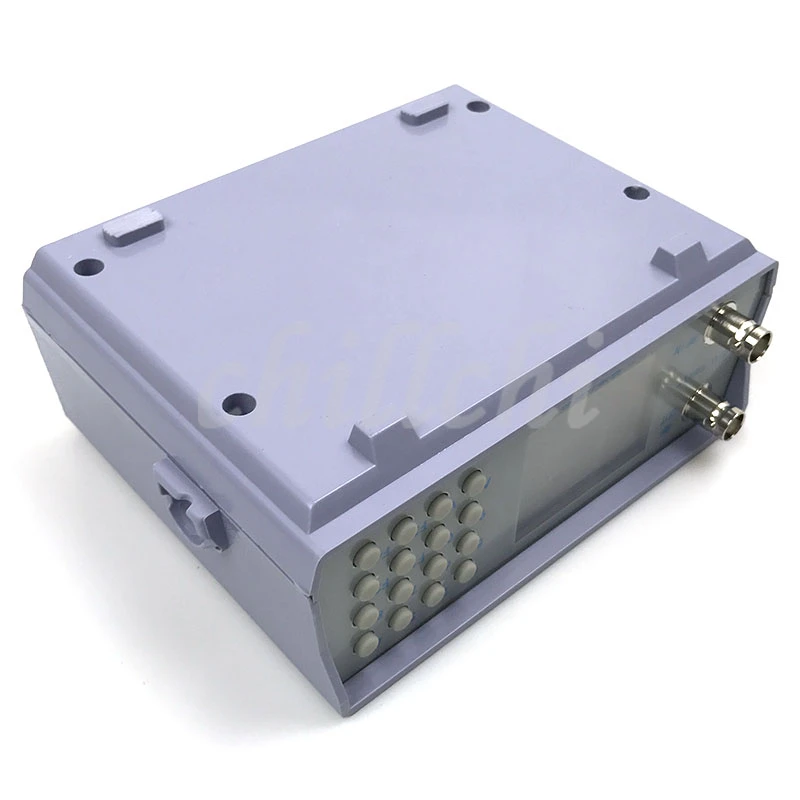

Простой анализатор спектра UV сегментный отслеживающий источник 136-173 МГц 400-470 МГц тестовый дуплексер, фильтр, спектральный сигнал

Описание

UV band отслеживающий источник простого анализатора спектра

1. Диапазон частот: 136-173 МГц и 400-470 МГц

2. Динамический диапазон спектра:-127dBm до 0dBm

3. Разрешение: 1 дБ

4. Источник отслеживания выходной мощности: около-38 дБм

5. Интерфейс BNC-F

6. Источник питания: нужен внешний постоянный ток 8-12 В

7. Машина не приносит блок питания, без тестовой линии, без бумажных инструкций, специфическая работа страницы может быть введена.

Метод работы выглядит следующим образом:

Верхний правый спектр дисплея-это образец спектра, показывающий отслеживание как спектр плюс режим отслеживания

Первая линия показывает мощность центрального частотного центра

Вторая линия захватывает самую сильную или слабую частоту или указанную частоту и мощность (Режим спектра времени захвата используется для захвата самой сильной частоты сигнала, режим отслеживания спектра плюс для захвата самой слабой частоты сигнала, и для отображения фиксированного времени, любой режим отображается для указания (ссылка на указанный метод).Отрегулируйте шаги работы диплексора") Точка частоты и мощность)

Частотный диапазон третьей линии (Центральная частота положительная и отрицательная) Частотный шаг

F1: частота, частотный диапазон, шаг цикла выбора курсора мобильного центра (Длительное нажатие может переключаться между спектром и режимом отслеживания)

F2: backspace

Курсор указывает на частоту центра: цифровая клавиша является прямым входом или вверх и вниз для регулировки частоты шаг за шагом
F3 F4 регулирует частоту в единицах 1 м

Курсор указывает на диапазон частот: значение-центральная частота в качестве центра положительного и отрицательного диапазона. Пример: 0128000-это центр положительного и отрицательного 12,8 м

25,6 м Диапазон
Клавиша «номер» непосредственно вводит верхние и нижние клавиши, чтобы удваивать диапазон,

Курсор указывает на шаг: цифровая клавиша является прямым входом или клавиша вверх и вниз регулируется на 5 KКогда шаг изменен, диапазон сканирования будет немного изменен, чтобы соответствовать размеру сетки
